Z-MaT TN500-450 Siemens 828 D ShopTurn – CNC-Drehzentrum mit Linearroboter und Magazin

Die Z-MaT TN500-450 ist ein leistungsstarkes CNC-Drehzentrum mit 35° Schrägbett, entwickelt für präzise und effiziente Bearbeitung von Werkstücken in der Serien- und Einzelfertigung. Mit der modernen Siemens 828 D ShopTurn Steuerung und 15″ Touchscreen bietet sie höchste Bedienfreundlichkeit und optimale Prozesskontrolle.

Dank C-Achse mit hydraulischer Bremse und angetriebenen Werkzeugen lassen sich komplexe Dreh- und Fräsoperationen in einer Aufspannung durchführen – für maximale Produktivität und Genauigkeit.

---

Technische Highlights:

• Steuerung: Siemens 828 D ShopTurn mit 15″ Touchscreen

• Bauweise: 35° Schrägbett für optimale Späneabfuhr und Stabilität

• Reitstock: hydraulisch, mit Pinolenverfahrweg von 100–500 mm

• C-Achse mit hydraulischer Bremse und angetriebenen Werkzeugen (12 Stationen, BMT45)

• Linearrollenführungen auf allen Achsen für hohe Präzision und Langlebigkeit

• Linearroboter mit Magazin für automatisierte Be- und Entladung

---

Leistungsdaten:

• Max. Schwingdurchmesser: 550 mm

• Max. Drehdurchmesser: 360 mm

• Max. Drehlänge: 450 mm

• Eilgang X/Z: 20/20 m/min

• Spindelbohrung: 86 mm

• Max. Stangendurchmesser: 75 mm

• Spindeldrehzahl: bis 3.000 U/min

• Antriebsleistung: 22/30 kW (Direktantrieb)

• Futterdurchmesser: 254 mm, Spindelnase A2-8

• Revolver: 12 Stationen, alle angetrieben, bis 4.000 U/min, 3 kW pro Werkzeug

---

Abmessungen & Gewicht:

• Maße (BxTxH): 2,8 × 1,7 × 1,9 m

• Maschinengewicht: ca. 4,8 t

---

Vorteile auf einen Blick:

• Hohe Bearbeitungsgenauigkeit durch robuste Schrägbettkonstruktion

• Reduzierte Nebenzeiten dank Linearroboter und Werkzeugantrieb

• Flexible Fertigung komplexer Werkstücke durch C-Achse und angetriebene Werkzeuge

• Energieeffizienter Direktantrieb mit hoher Spindelleistung

• Benutzerfreundliche Siemens-Steuerung mit intuitiver Bedienoberfläche

---

Einsatzbereiche:

Ideal für den Einsatz im Maschinenbau, Automobilzulieferbereich, Werkzeugbau sowie für Präzisions- und Serienfertigung.

Z-MaT TN500-450 Siemens 828 D ShopTurn – CNC-Drehzentrum mit Linearroboter und Magazin

Die Z-MaT TN500-450 ist ein leistungsstarkes CNC-Drehzentrum mit 35° Schrägbett, entwickelt für präzise und effiziente Bearbeitung von Werkstücken in der Serien- und Einzelfertigung. Mit der modernen Siemens 828 D ShopTurn Steuerung und 15″ Touchscreen bietet sie höchste Bedienfreundlichkeit und optimale Prozesskontrolle.

Dank C-Achse mit hydraulischer Bremse und angetriebenen Werkzeugen lassen sich komplexe Dreh- und Fräsoperationen in einer Aufspannung durchführen – für maximale Produktivität und Genauigkeit.

---

Technische Highlights:

• Steuerung: Siemens 828 D ShopTurn mit 15″ Touchscreen

• Bauweise: 35° Schrägbett für optimale Späneabfuhr und Stabilität

• Reitstock: hydraulisch, mit Pinolenverfahrweg von 100–500 mm

• C-Achse mit hydraulischer Bremse und angetriebenen Werkzeugen (12 Stationen, BMT45)

• Linearrollenführungen auf allen Achsen für hohe Präzision und Langlebigkeit

• Linearroboter mit Magazin für automatisierte Be- und Entladung

---

Leistungsdaten:

• Max. Schwingdurchmesser: 550 mm

• Max. Drehdurchmesser: 360 mm

• Max. Drehlänge: 450 mm

• Eilgang X/Z: 20/20 m/min

• Spindelbohrung: 86 mm

• Max. Stangendurchmesser: 75 mm

• Spindeldrehzahl: bis 3.000 U/min

• Antriebsleistung: 22/30 kW (Direktantrieb)

• Futterdurchmesser: 254 mm, Spindelnase A2-8

• Revolver: 12 Stationen, alle angetrieben, bis 4.000 U/min, 3 kW pro Werkzeug

---

Abmessungen & Gewicht:

• Maße (BxTxH): 2,8 × 1,7 × 1,9 m

• Maschinengewicht: ca. 4,8 t

---

Vorteile auf einen Blick:

• Hohe Bearbeitungsgenauigkeit durch robuste Schrägbettkonstruktion

• Reduzierte Nebenzeiten dank Linearroboter und Werkzeugantrieb

• Flexible Fertigung komplexer Werkstücke durch C-Achse und angetriebene Werkzeuge

• Energieeffizienter Direktantrieb mit hoher Spindelleistung

• Benutzerfreundliche Siemens-Steuerung mit intuitiver Bedienoberfläche

---

Einsatzbereiche:

Ideal für den Einsatz im Maschinenbau, Automobilzulieferbereich, Werkzeugbau sowie für Präzisions- und Serienfertigung.

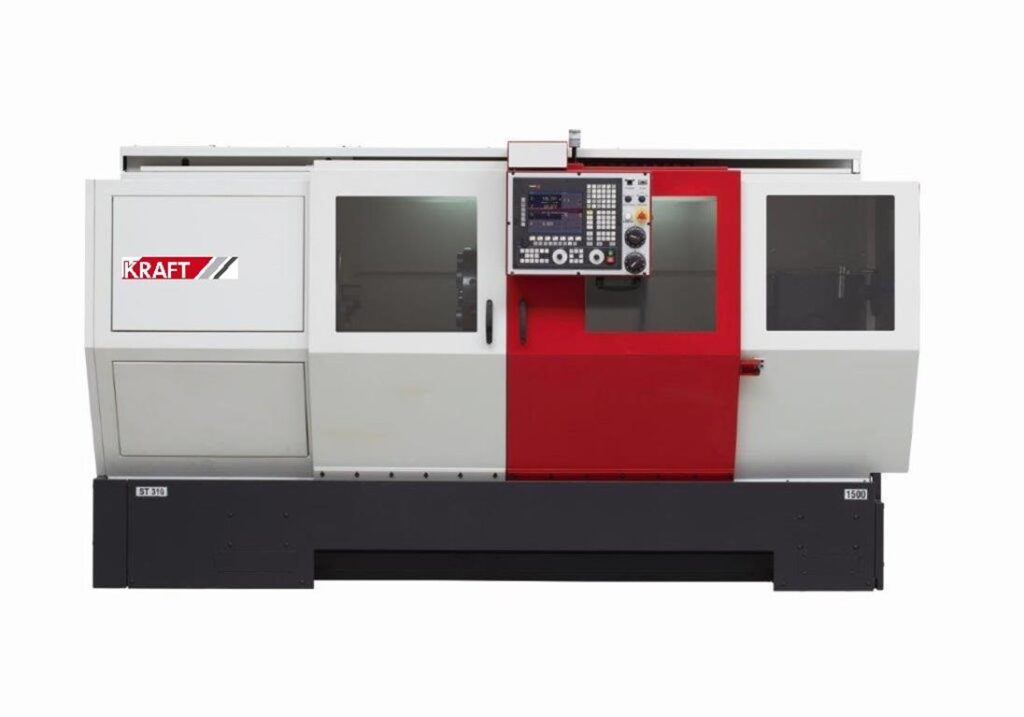

Neue CNC- Flachbett Drehmaschine Typ KTH 400-105 x 2.000 mit benutzerfreundlicher CNC Steuerung Fanuc Oi-TF mit integrierten Drehzyklen.

Diese CNC Drehmaschine mit Fräseinrichtung bietet folgenden Nutzen:

– zuverlässige und präzise Drehmaschine aus Spanien für mittelschwere Werkstücke
– Verwendung von zuverlässigen Komponenten von namhaften Herstellern, wie KORTA, FAGOR, Duplomatic uvm.
– der Service und die Ersatzteilversorgung ist noch die nächsten 10 Jahre gesichert
– hohe Verfügbarkeit von Ersatzteilen durch eigenes Ersatzteillager beim Hersteller
– effektive Späneentsorgung durch Kettenspäneförderer
– Schutz der Bediener und Umfeld durch Schiebetüren vorne und Schutzwand hinten (rechts an der Seite offen)
– durch weiteres umfangreiches Sonderzubehör wie Lünetten uvm. sind Sie extrem flexibel bei der Bearbeitung ihrer Teile
– weiteres Zubehör kann bei Bedarf nachträglich installiert werden

Diese junge CNC Drehmaschine verfügt über folgende hochwertige Ausstattung:

– CNC Steuerung Fanuc Oi-TF, schnell zu erlernen und bedienerfreundlich
– Z/X-Achse Servomotoren
– Elektronisches Handrad für die X- und Z-Achse
– Servo-Spindel-Motor
– Kühlmitteleinrichtung
– Spindelhülse und feste Spitze MK 6
– Teilumhausung
– Automatisch schaltendes Getriebe
– Automatisches Schmiersystem
– Manueller Reitstock
– Arbeitsleuchte
– Nivellierungsschrauben und Muttern
– Bedienungsanleitung und Programmieranleitung in deutscher Sprache
– CE Ausführung inkl. CE Konformitätserklärung
– für Anschluss 400V, 50Hz, 3 Phasen

Sie haben noch Fragen oder es fehlt etwas? Rufen Sie uns doch einfach an: 06158-8286715

Neue CNC- Flachbett Drehmaschine Typ KTH 400-105 x 2.000 mit benutzerfreundlicher CNC Steuerung Fanuc Oi-TF mit integrierten Drehzyklen.

Diese CNC Drehmaschine mit Fräseinrichtung bietet folgenden Nutzen:

– zuverlässige und präzise Drehmaschine aus Spanien für mittelschwere Werkstücke
– Verwendung von zuverlässigen Komponenten von namhaften Herstellern, wie KORTA, FAGOR, Duplomatic uvm.
– der Service und die Ersatzteilversorgung ist noch die nächsten 10 Jahre gesichert
– hohe Verfügbarkeit von Ersatzteilen durch eigenes Ersatzteillager beim Hersteller
– effektive Späneentsorgung durch Kettenspäneförderer
– Schutz der Bediener und Umfeld durch Schiebetüren vorne und Schutzwand hinten (rechts an der Seite offen)
– durch weiteres umfangreiches Sonderzubehör wie Lünetten uvm. sind Sie extrem flexibel bei der Bearbeitung ihrer Teile
– weiteres Zubehör kann bei Bedarf nachträglich installiert werden

Diese junge CNC Drehmaschine verfügt über folgende hochwertige Ausstattung:

– CNC Steuerung Fanuc Oi-TF, schnell zu erlernen und bedienerfreundlich
– Z/X-Achse Servomotoren
– Elektronisches Handrad für die X- und Z-Achse
– Servo-Spindel-Motor
– Kühlmitteleinrichtung
– Spindelhülse und feste Spitze MK 6
– Teilumhausung
– Automatisch schaltendes Getriebe
– Automatisches Schmiersystem
– Manueller Reitstock
– Arbeitsleuchte
– Nivellierungsschrauben und Muttern
– Bedienungsanleitung und Programmieranleitung in deutscher Sprache
– CE Ausführung inkl. CE Konformitätserklärung
– für Anschluss 400V, 50Hz, 3 Phasen

Sie haben noch Fragen oder es fehlt etwas? Rufen Sie uns doch einfach an: 06158-8286715

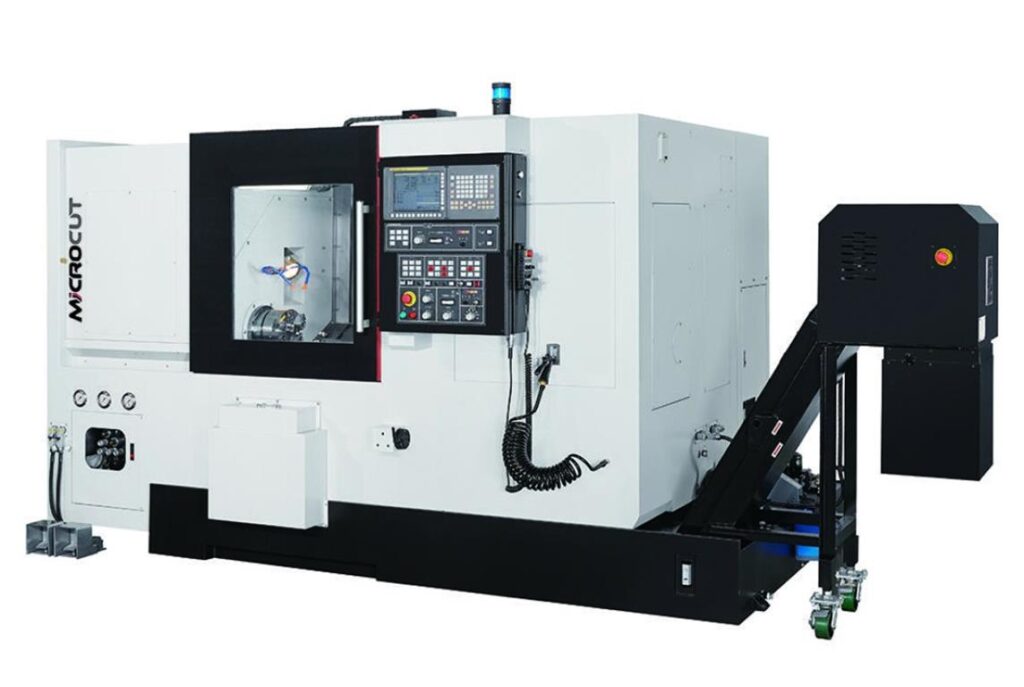

Fabrikneues CNC-Dreh-Fräszentrum mit CNC-Steuerung SIEMENS 828D (10,4″DISPLAY WITH SHOPTURN) mit C- und Y-Achse sowie Gegenspindel

Gewährleistung: 12 Monate

Weitere Daten können Sie den Anlagen entnehmen.

Abb. ähnlich

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

C-Achse 0.001 °, Werkzeugrevolver 12-fach, BMT-65 type mit integrierter Y-Achse , Y-Achse über Revolver mm, Späneförderer , Hohlspannfutter hydr. 250 mm (Hauptspindel)/ hydr. 150 mm (Gegenspindel) , Hochdruckpumpe 8 bar, Hydraulikaggregat mit Kühlung , Reitstock ohne! , weiche Backen 1 , Kühlmitteleinrichtung , CE-Ausführung , Gegenspindel , Werkzeugvermessung manuell , Teilefänger , Stangenlader , Klimaanlage für den Schaltschrank , Signallampe 3-farbig , Gewährleistung 12 Monate und 24 Monate auf die Steuerung , Werkzeughalter, diverse radial und axial, jeweils 2 Stück ,

Fabrikneues CNC-Dreh-Fräszentrum mit CNC-Steuerung SIEMENS 828D (10,4″DISPLAY WITH SHOPTURN) mit C- und Y-Achse sowie Gegenspindel

Gewährleistung: 12 Monate

Weitere Daten können Sie den Anlagen entnehmen.

Abb. ähnlich

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

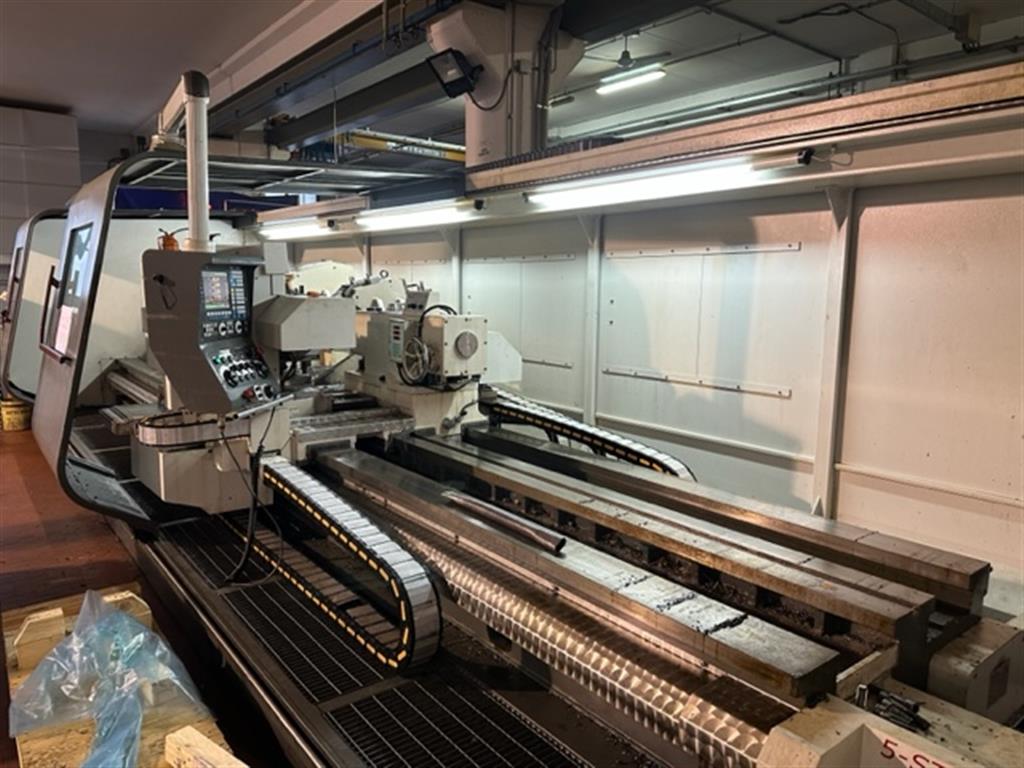

Die CNC Drehmaschine MCM mod. ATL ist ein leistungsfähiges Werkzeug für präzise Dreharbeiten in der Metallbearbeitung. Mit der CNC Steuerung FAGOR 8055 bietet sie maximale Präzision und Kontrolle über Ihre Fertigungsprozesse.

Technische Daten und Zubehör:
– Monolithisches Bett mit 3 Führungen
– Höhe der Zentren: 500 mm
– Zentrenabstand: 6000 mm
– Drehdurchmesser über Schlitten: 750 mm
– Spindelaufnahme: ASA 11/15
– C-Achse (gesteuerte Spindel)
– Spindelleistung: 37 kW + 2 automatische Drehzahlen
– Spindeldrehzahl: 1000 U/min
– Spindelbohrung: 130 mm
– Revolver: DUPLOMATIC mit Y-Achse +/- 60 mm
– Angetriebene Werkzeuge: 12 Positionen
– Werkzeugaufnahme: VDI50
– Elektronisches Handrad
– Bettbreite: 1100 mm
– Motorisierter Reitstock
– Hydraulische Lünette: 01 motorisiert bis zu einem Durchmesser von 125 – 400 mm
– Doppelte Späneförderer
– Sicherheitseinrichtungen
– Gewicht: 22.000 kg
– Baujahr: 2009 installiert 2012
– Kapazität zwischen den Spitzen: 10 Tonnen
– Gesamtleistung: 77 kW
– Selbstzentrierende Spannfutter: Durchmesser 400 mm

Die MCM ATL CNC Drehmaschine eignet sich ideal für Führungskräfte im Maschinenbau, die nach einer zuverlässigen Lösung für Dreharbeiten mit hohen Anforderungen an Präzision und Effizienz suchen. Die Maschine bietet eine hohe Leistungsfähigkeit und Genauigkeit, um selbst die anspruchsvollsten Projekte zu bewältigen.

Unser Service umfasst auch die Prüfung von Fördermaßnahmen, Finanzierungsmöglichkeiten, Montage und Schulungen. Wir unterstützen Sie dabei, das Beste aus Ihrer Investition in die MCM ATL zu machen und Ihre Produktionsprozesse zu optimieren.

Der Hersteller MCM ist bekannt für seine hochwertigen Maschinen, die auf Langlebigkeit, Präzision und Zuverlässigkeit ausgelegt sind. Das Modell ATL steht für Spitzenleistung im Bereich CNC Drehmaschinen und ist eine Investition in die Zukunft Ihres Unternehmens.

Die CNC Drehmaschine MCM mod. ATL ist ein leistungsfähiges Werkzeug für präzise Dreharbeiten in der Metallbearbeitung. Mit der CNC Steuerung FAGOR 8055 bietet sie maximale Präzision und Kontrolle über Ihre Fertigungsprozesse.

Technische Daten und Zubehör:
– Monolithisches Bett mit 3 Führungen
– Höhe der Zentren: 500 mm
– Zentrenabstand: 6000 mm
– Drehdurchmesser über Schlitten: 750 mm
– Spindelaufnahme: ASA 11/15
– C-Achse (gesteuerte Spindel)
– Spindelleistung: 37 kW + 2 automatische Drehzahlen
– Spindeldrehzahl: 1000 U/min
– Spindelbohrung: 130 mm
– Revolver: DUPLOMATIC mit Y-Achse +/- 60 mm
– Angetriebene Werkzeuge: 12 Positionen
– Werkzeugaufnahme: VDI50
– Elektronisches Handrad
– Bettbreite: 1100 mm
– Motorisierter Reitstock
– Hydraulische Lünette: 01 motorisiert bis zu einem Durchmesser von 125 – 400 mm
– Doppelte Späneförderer
– Sicherheitseinrichtungen
– Gewicht: 22.000 kg
– Baujahr: 2009 installiert 2012
– Kapazität zwischen den Spitzen: 10 Tonnen
– Gesamtleistung: 77 kW
– Selbstzentrierende Spannfutter: Durchmesser 400 mm

Die MCM ATL CNC Drehmaschine eignet sich ideal für Führungskräfte im Maschinenbau, die nach einer zuverlässigen Lösung für Dreharbeiten mit hohen Anforderungen an Präzision und Effizienz suchen. Die Maschine bietet eine hohe Leistungsfähigkeit und Genauigkeit, um selbst die anspruchsvollsten Projekte zu bewältigen.

Unser Service umfasst auch die Prüfung von Fördermaßnahmen, Finanzierungsmöglichkeiten, Montage und Schulungen. Wir unterstützen Sie dabei, das Beste aus Ihrer Investition in die MCM ATL zu machen und Ihre Produktionsprozesse zu optimieren.

Der Hersteller MCM ist bekannt für seine hochwertigen Maschinen, die auf Langlebigkeit, Präzision und Zuverlässigkeit ausgelegt sind. Das Modell ATL steht für Spitzenleistung im Bereich CNC Drehmaschinen und ist eine Investition in die Zukunft Ihres Unternehmens.

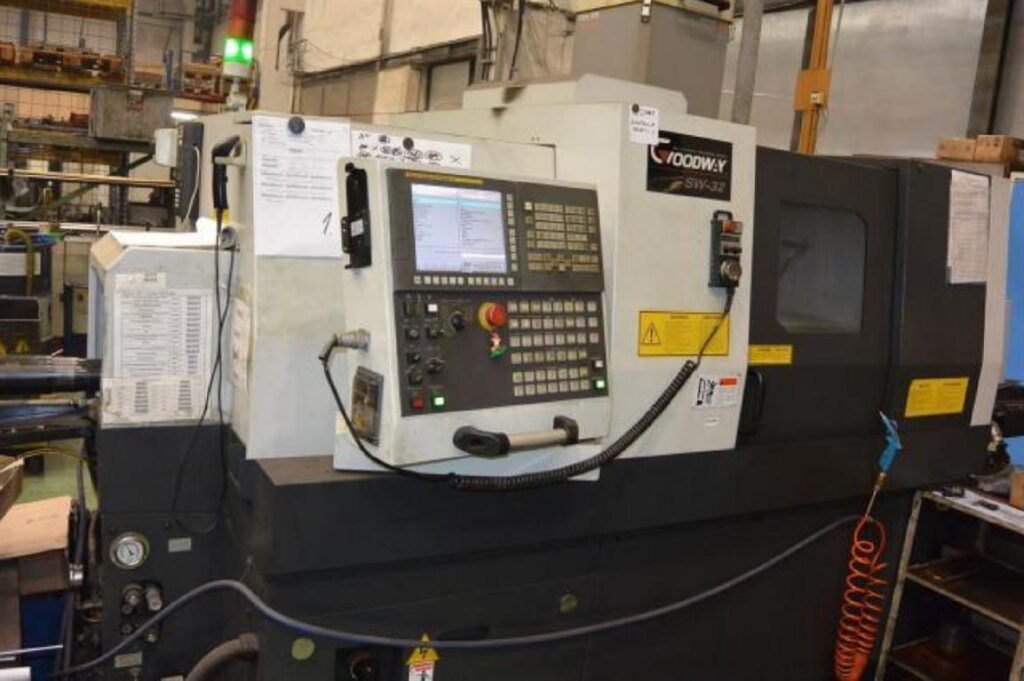

Die CNC-Drehmaschine SW 32 ist eine leistungsstarke Maschine für präzise Dreharbeiten. Hergestellt vom renommierten Hersteller Goodway im Jahr 2017, befindet sich diese Maschine in exzellentem technischen Zustand und kann unter Strom getestet werden. Sie ist mit einem zuverlässigen Fanuc-Steuerungssystem ausgestattet und verfügt über eine Reihe von nützlichem Zubehör wie eine Stangenladeschnittstelle mit einer Länge von 3000 mm, ein Steuerungsrad, einen Späneförderer und vieles mehr.

Maximum Performance SWISS Turning Centers

Mit führender Technologie und hochwertigen Komponenten bietet die GOODWAY SW Serie Swiss Turning Center eine bis zu 9-achsige Steuerung und eine 4-achsige Koordinatenbewegung. Dies wird durch die Verwendung eines Hochgeschwindigkeits-Hauptspindels*1, eines kompletten Werkzeugsystems und eines flexiblen Designs des hybriden Führungsbuchs erreicht. Die SW Serie bietet Drehen, Fräsen, Bohren, Gewindeschneiden und andere komplexe Arbeitsanforderungen für mikroskopisch kleine und präzise Teile. Aufgrund dieser Vorteile ist die SW Serie hervorragend geeignet für die Automobil-, Elektronik-, Uhren-, Medizinindustrie und andere verwandte Branchen.

Das Design des hybriden Führungsbuchs (Buchse oder buchsenlos sind beide verfügbar) ermöglicht einen schnellen Austausch und erfüllt so unterschiedliche Arbeitsanforderungen. Die Achsen X / Y / Z / XB / ZB nutzen ein Hochgeschwindigkeits-Linearschienen-Design, das Geschwindigkeiten von bis zu 30 m/min ermöglicht.

Technische Daten:
– Typ: SW 32
– Hersteller: Goodway
– Baujahr: 2017
–
SW-32:
– Maximales Bearbeitungsdurchmesser: Ø 32 mm
– Maximale Drehlänge pro Spannfutter (hybrides Führungsbuch / buchsenlos): 315 / 85 mm
– Anzahl der O.D. (Außendurchmesser) Werkzeuge: 5
– Schaftgröße der O.D. Werkzeuge: ? 20 mm X 1, ? 16 mm X 5
– Anzahl der I.D. (Innendurchmesser) Werkzeuge: 4
– Hülsegröße der I.D. Werkzeuge: ER20
– Maximale Bohrkapazität: Ø 13 mm
– Maximale Gewindebohrkapazität: M12 x P1.75
– Anzahl der Querlebendwerkzeuge: 5 ~ 10
– Maximale Drehwerkzeuggeschwindigkeit: 6,000 U/min
– Leistung des Servomotors für Querlebendwerkzeuge: 1.4 kW
– Maximale Bohrkapazität für Querlebendwerkzeuge: Ø 10 mm
– Maximale Gewindebohrkapazität für Querlebendwerkzeuge: M8 x P1.25
– Maximale Fräskapazität für Querlebendwerkzeuge: Ø 13 mm
– Maximale Spindeldrehzahl: 7,000 U/min
– Leistung des Spindelmotors (kontinuierlich / 30 min.): 5.5 / 7.5 kW
– Minimales Indexierungsinkrement: 0.001°
– Eilgangsgeschwindigkeit der X / Y / Z / XB / ZB Achsen: 30 m/min
– NC Steuerung: FANUC 31i – B Plus
– Positioniergenauigkeit: 0.01 mm
– Spindelzentrumshöhe: 1,060 mm
– Kühlmittelbehälterkapazität: 425 L
– Maschinenabmessungen: 2,930 x 1,550 x 2,030 mm
– Maschinengewicht: 3,200 kg

Zubehör:
– Stangenladeschnittstelle (Bar Feeder) mit einer Länge von 3000 mm
– Steuerungsrad
– Späneförderer

Die CNC-Drehmaschine SW 32 bietet Führungskräften aus dem Maschinenbau eine zuverlässige Lösung für präzise Dreharbeiten. Mit ihrer herausragenden Leistung und den fortschrittlichen Steuerungsoptionen ermöglicht sie effiziente und qualitativ hochwertige Ergebnisse. Dank des umfangreichen Zubehörs wie der Stangenladeschnittstelle und dem Steuerungsrad bietet sie Flexibilität und verbessert die Produktivität. Vertrauen Sie auf die SW 32, um Ihre Dreharbeiten auf das nächste Level zu bringen. Investieren Sie in Qualität und Präzision mit dieser CNC-Drehmaschine von Goodway.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

Die CNC-Drehmaschine SW 32 ist eine leistungsstarke Maschine für präzise Dreharbeiten. Hergestellt vom renommierten Hersteller Goodway im Jahr 2017, befindet sich diese Maschine in exzellentem technischen Zustand und kann unter Strom getestet werden. Sie ist mit einem zuverlässigen Fanuc-Steuerungssystem ausgestattet und verfügt über eine Reihe von nützlichem Zubehör wie eine Stangenladeschnittstelle mit einer Länge von 3000 mm, ein Steuerungsrad, einen Späneförderer und vieles mehr.

Maximum Performance SWISS Turning Centers

Mit führender Technologie und hochwertigen Komponenten bietet die GOODWAY SW Serie Swiss Turning Center eine bis zu 9-achsige Steuerung und eine 4-achsige Koordinatenbewegung. Dies wird durch die Verwendung eines Hochgeschwindigkeits-Hauptspindels*1, eines kompletten Werkzeugsystems und eines flexiblen Designs des hybriden Führungsbuchs erreicht. Die SW Serie bietet Drehen, Fräsen, Bohren, Gewindeschneiden und andere komplexe Arbeitsanforderungen für mikroskopisch kleine und präzise Teile. Aufgrund dieser Vorteile ist die SW Serie hervorragend geeignet für die Automobil-, Elektronik-, Uhren-, Medizinindustrie und andere verwandte Branchen.

Das Design des hybriden Führungsbuchs (Buchse oder buchsenlos sind beide verfügbar) ermöglicht einen schnellen Austausch und erfüllt so unterschiedliche Arbeitsanforderungen. Die Achsen X / Y / Z / XB / ZB nutzen ein Hochgeschwindigkeits-Linearschienen-Design, das Geschwindigkeiten von bis zu 30 m/min ermöglicht.

Technische Daten:
– Typ: SW 32
– Hersteller: Goodway
– Baujahr: 2017
–
SW-32:
– Maximales Bearbeitungsdurchmesser: Ø 32 mm
– Maximale Drehlänge pro Spannfutter (hybrides Führungsbuch / buchsenlos): 315 / 85 mm
– Anzahl der O.D. (Außendurchmesser) Werkzeuge: 5
– Schaftgröße der O.D. Werkzeuge: ? 20 mm X 1, ? 16 mm X 5
– Anzahl der I.D. (Innendurchmesser) Werkzeuge: 4
– Hülsegröße der I.D. Werkzeuge: ER20
– Maximale Bohrkapazität: Ø 13 mm
– Maximale Gewindebohrkapazität: M12 x P1.75
– Anzahl der Querlebendwerkzeuge: 5 ~ 10
– Maximale Drehwerkzeuggeschwindigkeit: 6,000 U/min
– Leistung des Servomotors für Querlebendwerkzeuge: 1.4 kW
– Maximale Bohrkapazität für Querlebendwerkzeuge: Ø 10 mm
– Maximale Gewindebohrkapazität für Querlebendwerkzeuge: M8 x P1.25
– Maximale Fräskapazität für Querlebendwerkzeuge: Ø 13 mm
– Maximale Spindeldrehzahl: 7,000 U/min
– Leistung des Spindelmotors (kontinuierlich / 30 min.): 5.5 / 7.5 kW
– Minimales Indexierungsinkrement: 0.001°
– Eilgangsgeschwindigkeit der X / Y / Z / XB / ZB Achsen: 30 m/min
– NC Steuerung: FANUC 31i – B Plus
– Positioniergenauigkeit: 0.01 mm
– Spindelzentrumshöhe: 1,060 mm
– Kühlmittelbehälterkapazität: 425 L
– Maschinenabmessungen: 2,930 x 1,550 x 2,030 mm
– Maschinengewicht: 3,200 kg

Zubehör:
– Stangenladeschnittstelle (Bar Feeder) mit einer Länge von 3000 mm
– Steuerungsrad
– Späneförderer

Die CNC-Drehmaschine SW 32 bietet Führungskräften aus dem Maschinenbau eine zuverlässige Lösung für präzise Dreharbeiten. Mit ihrer herausragenden Leistung und den fortschrittlichen Steuerungsoptionen ermöglicht sie effiziente und qualitativ hochwertige Ergebnisse. Dank des umfangreichen Zubehörs wie der Stangenladeschnittstelle und dem Steuerungsrad bietet sie Flexibilität und verbessert die Produktivität. Vertrauen Sie auf die SW 32, um Ihre Dreharbeiten auf das nächste Level zu bringen. Investieren Sie in Qualität und Präzision mit dieser CNC-Drehmaschine von Goodway.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

‘- **CNC Drehmaschine**: MICROCUT Typ LD65, zweispindlige Schrägbettdrehmaschine.
– Vielseitige Anwendungen: Geeignet für komplexe Bearbeitungen und für Aufgaben mit häufigen Teile- und Programmwechseln.
– Effizienzsteigerung: Erhöht bedeutend Produktivität und kann vielfältige Produktionsanforderungen erfüllen.

– **Multifunktionsfähigkeiten**:
– Drehen und Fräsen in multiplen Achsen.
– Inklusive motorisiertem Revolverkopf, Haupt- und Nebenspindel.
– C- und Y-Achse für komplexe Teileherstellung.
– Vorbereitet für automatisierte Verarbeitungsprozesse.
– Werkstück- und Werkzeugmesstaster.
– Optionales Zubehör für automatisierten Betrieb.

– **Konstruktionsmerkmale**:
– Meehanite-Guss-Maschinenrahmen für Stabilität und minimale Vibrationen.
– Schnelle Linearführungen (bis zu 24 m/min Bewegungsgeschwindigkeit).
– Stabile, niedrige Kugelumlaufspindeln (32 mm in X/Z/Z2 und 28 mm in Y).
– Präzisionslagerung aller Kugelumlaufspindeln.
– Turcite-beschichtete und von Hand geschabte Führungsschienen.
– Induktiv gehärtete Führungsbahnen (50-52 HRC).
– Strategisch geripptes Bett für hohe Steifigkeit.
– 30° Bettneigung für effiziente Spanabfuhr.
– Wärmeabweisendes Design des Hauptspindelstocks.
– Kompaktes Maschinendesign für Platzersparnis.
– Großzügiger, ergonomischer Arbeitsbereich.
– 650 mm Durchlass über dem Bett.
– Optimiertes Spänemanagement.
– Maschine für Automatisierung vorbereitet.
– Spindelantrieb mittels Motor-Variator und Steuerriemen.

– **Produktionsvorteile**:
– Konzept zur Minimierung von Be- und Entladezeiten.
– Reduktion von Produktions- und Arbeitskosten.

– **Technische Daten: LD-65**
– Numerische Steuerung: SIEMENS 828D mit 15” Touchscreen.

– **KAPAZITÄTEN:**
– Zulässiger Durchgang auf dem Bett: 650 mm.
– Zulässiger Durchgang auf dem Querschlitten: 380 mm.
– Max. Durchmesser der Werkstücke (Mit Revolver): 380 mm.
– Neigung des Arbeitstisches: 30°.
– Max. Länge der Werkstücke (mit Revolver): 1020 mm.
– Verfahrwege:
– Z-Achse / Z2: 1020 mm.
– Y-Achse (Opt): 100 mm (+/-50).
– X-Achse: 215 mm (200+15).

– **HAUPTSPINDEL:**
– Hauptspindelbohrung: Ø75 mm.
– Hauptspindeldrehzahl: 4000 U/min.
– Hauptspindelnase: A2-6.
– Leistung des Hauptspindelmotors: 11 / 22 kW.
– Abmessungen der Hauptspindel: 200 mm.

– **NEBENSPINDEL:**
– Bohrung der Nebenspindel: Ø52 mm.
– Stangenkapazität (Hydrodehnspannfutter): Ø65 mm.
– Sekundärspindeldrehzahl: 5000 U/min.
– Nase der Sekundärspindel: A2-5.
– Leistung des Sekundärspindelmotors: 7,5 / 15 kW.
– Abmessungen der Sekundärspindel: 150 mm.
– Revolvertyp: Barrufaldi TBYR-160 Typ BTM, motorisiert, 12 Stationen.

– **VORSCHUBGESCHWINDIGKEITEN:**
– Eilvorschübe Z / Z2 / X: 24 m/min.
– Schnellvorschübe Y: 6 m/min.
– Wiederholgenauigkeit: +/-0.01 mm.
– Positioniergenauigkeit: 0.01 mm auf 300 mm.

– **Kugelumlaufspindel-Dimensionen:**
– X / Z / Z2: Ø32 mm x T10 x C3.
– Y: Ø28 mm x P6 x C3.

– **MOTOREN:**
– Hydraulikpumpenmotor: 2.2 kW.
– Schmiermittelpumpenmotor: 0.03 kW.
– Kühlaggregatmotor: 0.53 kW.

– **Maschinendaten: LD-65**
– Dimensionen (L x B x H): 4485 x 3135 x 1950 mm.
– Gewicht: 6200 kg.

– **Standardausstattungen**:
– Digitale Steuerung: SIEMENS 828D mit 15” Touchscreen.
– Motorleistung: 11 / 22 kW.
– Sekundärspindel: Vorhanden mit Z2-Achse.
– C-Achse: Plus ein Bremssystem sowohl für Hauptspindel (Z) als auch für Nebenspindel (Z2).
– Kühlsystem: Kühlaggregat im Lieferumfang enthalten.
– Hydraulik: Integriertes Hydraulikaggregat.
– 3-Backen-Futter: Ø200 mm an der Hauptspindel (Z) und Ø150 mm an der Nebenspindel (Z2) mit harten und weichen Backensätzen.
– Schmierung: Zentrale Schmierung für Maschinenkomponenten.
– Arbeitsbereichsbeleuchtung: Sorgt für gute Sicht beim Arbeiten.
– Sicherheitseinrichtungen: Vollständige Verkleidung mit Sicherheitsfunktionen.
– Schaltschrank-Belüftung: Um Überhitzung elektrischer Komponenten vorzubeugen.
– Reitstock: Nicht vorhanden in dieser Drehbankreihe.

– **Zusätzliche Ausstattungsmerkmale**:
– Z-Achsen-Hub: Erweitert auf 1020 mm.
– Y-Achse: Zusätzliche Achse vorhanden.
– Späneförderer: Zur automatisierten Späneentsorgung.
– Kühlmittelzufuhr: Hochdruckkühlung (20 bar) direkt am Werkzeug.
– Entöler: Für verbesserte Bearbeitungsflüssigkeitsqualität.
– Automatische Werkstückrückgewinnung: Nutzung bei Haupt- und Abgreifspindel.
– Stangenladervorbereitung: Maschine vorbereitet für die Integration eines Stangenladers.
– Teilefänger

‘- **CNC Drehmaschine**: MICROCUT Typ LD65, zweispindlige Schrägbettdrehmaschine.
– Vielseitige Anwendungen: Geeignet für komplexe Bearbeitungen und für Aufgaben mit häufigen Teile- und Programmwechseln.
– Effizienzsteigerung: Erhöht bedeutend Produktivität und kann vielfältige Produktionsanforderungen erfüllen.

– **Multifunktionsfähigkeiten**:
– Drehen und Fräsen in multiplen Achsen.
– Inklusive motorisiertem Revolverkopf, Haupt- und Nebenspindel.
– C- und Y-Achse für komplexe Teileherstellung.
– Vorbereitet für automatisierte Verarbeitungsprozesse.
– Werkstück- und Werkzeugmesstaster.
– Optionales Zubehör für automatisierten Betrieb.

– **Konstruktionsmerkmale**:
– Meehanite-Guss-Maschinenrahmen für Stabilität und minimale Vibrationen.
– Schnelle Linearführungen (bis zu 24 m/min Bewegungsgeschwindigkeit).
– Stabile, niedrige Kugelumlaufspindeln (32 mm in X/Z/Z2 und 28 mm in Y).
– Präzisionslagerung aller Kugelumlaufspindeln.
– Turcite-beschichtete und von Hand geschabte Führungsschienen.
– Induktiv gehärtete Führungsbahnen (50-52 HRC).
– Strategisch geripptes Bett für hohe Steifigkeit.
– 30° Bettneigung für effiziente Spanabfuhr.
– Wärmeabweisendes Design des Hauptspindelstocks.
– Kompaktes Maschinendesign für Platzersparnis.
– Großzügiger, ergonomischer Arbeitsbereich.
– 650 mm Durchlass über dem Bett.
– Optimiertes Spänemanagement.
– Maschine für Automatisierung vorbereitet.
– Spindelantrieb mittels Motor-Variator und Steuerriemen.

– **Produktionsvorteile**:
– Konzept zur Minimierung von Be- und Entladezeiten.
– Reduktion von Produktions- und Arbeitskosten.

– **Technische Daten: LD-65**
– Numerische Steuerung: SIEMENS 828D mit 15” Touchscreen.

– **KAPAZITÄTEN:**
– Zulässiger Durchgang auf dem Bett: 650 mm.
– Zulässiger Durchgang auf dem Querschlitten: 380 mm.
– Max. Durchmesser der Werkstücke (Mit Revolver): 380 mm.
– Neigung des Arbeitstisches: 30°.
– Max. Länge der Werkstücke (mit Revolver): 1020 mm.
– Verfahrwege:
– Z-Achse / Z2: 1020 mm.
– Y-Achse (Opt): 100 mm (+/-50).
– X-Achse: 215 mm (200+15).

– **HAUPTSPINDEL:**
– Hauptspindelbohrung: Ø75 mm.
– Hauptspindeldrehzahl: 4000 U/min.
– Hauptspindelnase: A2-6.
– Leistung des Hauptspindelmotors: 11 / 22 kW.
– Abmessungen der Hauptspindel: 200 mm.

– **NEBENSPINDEL:**
– Bohrung der Nebenspindel: Ø52 mm.
– Stangenkapazität (Hydrodehnspannfutter): Ø65 mm.
– Sekundärspindeldrehzahl: 5000 U/min.
– Nase der Sekundärspindel: A2-5.
– Leistung des Sekundärspindelmotors: 7,5 / 15 kW.
– Abmessungen der Sekundärspindel: 150 mm.
– Revolvertyp: Barrufaldi TBYR-160 Typ BTM, motorisiert, 12 Stationen.

– **VORSCHUBGESCHWINDIGKEITEN:**
– Eilvorschübe Z / Z2 / X: 24 m/min.
– Schnellvorschübe Y: 6 m/min.
– Wiederholgenauigkeit: +/-0.01 mm.
– Positioniergenauigkeit: 0.01 mm auf 300 mm.

– **Kugelumlaufspindel-Dimensionen:**
– X / Z / Z2: Ø32 mm x T10 x C3.
– Y: Ø28 mm x P6 x C3.

– **MOTOREN:**
– Hydraulikpumpenmotor: 2.2 kW.
– Schmiermittelpumpenmotor: 0.03 kW.
– Kühlaggregatmotor: 0.53 kW.

– **Maschinendaten: LD-65**
– Dimensionen (L x B x H): 4485 x 3135 x 1950 mm.
– Gewicht: 6200 kg.

– **Standardausstattungen**:
– Digitale Steuerung: SIEMENS 828D mit 15” Touchscreen.
– Motorleistung: 11 / 22 kW.
– Sekundärspindel: Vorhanden mit Z2-Achse.
– C-Achse: Plus ein Bremssystem sowohl für Hauptspindel (Z) als auch für Nebenspindel (Z2).
– Kühlsystem: Kühlaggregat im Lieferumfang enthalten.
– Hydraulik: Integriertes Hydraulikaggregat.
– 3-Backen-Futter: Ø200 mm an der Hauptspindel (Z) und Ø150 mm an der Nebenspindel (Z2) mit harten und weichen Backensätzen.
– Schmierung: Zentrale Schmierung für Maschinenkomponenten.
– Arbeitsbereichsbeleuchtung: Sorgt für gute Sicht beim Arbeiten.
– Sicherheitseinrichtungen: Vollständige Verkleidung mit Sicherheitsfunktionen.
– Schaltschrank-Belüftung: Um Überhitzung elektrischer Komponenten vorzubeugen.
– Reitstock: Nicht vorhanden in dieser Drehbankreihe.

– **Zusätzliche Ausstattungsmerkmale**:
– Z-Achsen-Hub: Erweitert auf 1020 mm.
– Y-Achse: Zusätzliche Achse vorhanden.
– Späneförderer: Zur automatisierten Späneentsorgung.
– Kühlmittelzufuhr: Hochdruckkühlung (20 bar) direkt am Werkzeug.
– Entöler: Für verbesserte Bearbeitungsflüssigkeitsqualität.
– Automatische Werkstückrückgewinnung: Nutzung bei Haupt- und Abgreifspindel.
– Stangenladervorbereitung: Maschine vorbereitet für die Integration eines Stangenladers.
– Teilefänger

Die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 bietet Führungskräften im Maschinenbau eine zuverlässige und leistungsfähige Lösung für eine Vielzahl von Bearbeitungsanwendungen. Mit einer hochwertigen CNC Steuerung, entweder HEIDENHAIN 4110 MANUAL PLUS oder optional mit Fagor 8055 TC, ermöglicht sie präzise und effiziente Bearbeitungsergebnisse.
Die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 verfügt über eine beeindruckende Reihe technischer Spezifikationen, die sie zu einer idealen Wahl für anspruchsvolle Bearbeitungsanwendungen im Maschinenbau machen:
Max. Drehdurchmesser über Bett: 1000 mm
Máximo Torneable: 1000 mm
Max. Volteo über Carro Transversal: 680 mm
Höhe der Punkte: 500 mm
Distanz zwischen Punkten: 9000 mm
Avance rápido (X/Z): 8 m/min
Hauptspindel:
Drehzahlen der Hauptspindel: 0-1400 U/min
Quillenverstellung der Hauptspindel: 102 mm
Spindelnase: DIN-55026 -B11
Anzahl Automatische Spindelbereiche: 4
Leistung des Hauptspindelmotors: 37 kW
Revolver:
Anzahl Revolverpositionen: 8
Revolvertyp: VDI 50 (Ø 470 mm)
Leistung der angetriebenen Werkzeuge: 5,5 kW
Reitstock:
Hub Reitstockspindel: 300 mm
Durchmesser der Reitstockspindel: 140 mm
Max. Werkstückgewicht zwischen den Punkten:
Ohne Lünette: 4.800 kg
Mit 1 Lünette: 5.500 kg
Mit 2 Lünetten: 6.200 kg

Das Zubehör für die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 umfasst folgende Teile:
C-Achse und angetriebene Werkzeuge
1 axialer angetriebener Werkzeugträger
2 radiale angetriebene Werkzeugträger
25 Werkzeughalter (VDI 50)
10 Satz Spannbacken für Universal 3-Backenfutter
Universal 3-Backenfutter Ø 400 mm
Schnellwechselsystem für die Spannbacken
Lunette mit 3 Supports Ø 400 mm
Lunette mit 3 Supports Ø 350 mm
Lunette mit 3 Supports Ø 200 mm
Motoren und Regler von Siemens DIGITAL
Schutz für das Futter
Kompletter hinterer Schutz

Mit diesem Zubehör ist die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 optimal ausgestattet, um eine Vielzahl von Bearbeitungsanwendungen effizient und präzise durchzuführen.
Die Gesamtleistung der Maschine beträgt 45 kW und das Gewicht beläuft sich auf 18.000 kg. Mit diesen technischen Spezifikationen bietet die GEMINIS GHT-5 G2 1000 x 9000 optimale Bedingungen für präzise, effiziente und vielseitige Bearbeitungsprozesse in der Fertigung.
Die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 bietet eine Vielzahl von Vorteilen für Führungskräfte im Maschinenbau:
Präzision: Durch die hochwertige CNC Steuerung und die robuste Bauweise der Maschine ermöglicht sie präzise und wiederholbare Bearbeitungsergebnisse, die den Anforderungen anspruchsvoller Fertigungsprozesse gerecht werden.
Effizienz: Mit einer Rapidvorschubgeschwindigkeit von 8 m/min und einer Vielzahl von Zubehörteilen wie angetriebene Werkzeuge und universelle Dreibackenfutter bietet die Drehmaschine eine hohe Bearbeitungsgeschwindigkeit und Flexibilität, um Zeit und Kosten zu sparen.
Vielseitigkeit: Die Maschine verfügt über eine Reihe von Zusatzausstattungen wie verschiedene Lünetten, Werkzeughalter und Motors von Siemens DIGITAL, die es ermöglichen, eine Vielzahl von Werkstücken mit unterschiedlichen Anforderungen zu bearbeiten.
Service- und Unterstützungsangebote: wir bieten umfassende Dienstleistungen wie die Prüfung von Fördermaßnahmen, Finanzierungsmöglichkeiten, Montage und Schulung an, um sicherzustellen, dass Kunden optimal von ihrer Investition profitieren können.
Insgesamt bietet die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 die ideale Kombination aus Präzision, Effizienz, Vielseitigkeit, Service und Zuverlässigkeit, um die Anforderungen und Erwartungen im modernen Maschinenbau zu erfüllen. Erzielen Sie mit dieser Maschine optimale Ergebnisse in Ihrer Fertigung.

Die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 bietet Führungskräften im Maschinenbau eine zuverlässige und leistungsfähige Lösung für eine Vielzahl von Bearbeitungsanwendungen. Mit einer hochwertigen CNC Steuerung, entweder HEIDENHAIN 4110 MANUAL PLUS oder optional mit Fagor 8055 TC, ermöglicht sie präzise und effiziente Bearbeitungsergebnisse.
Die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 verfügt über eine beeindruckende Reihe technischer Spezifikationen, die sie zu einer idealen Wahl für anspruchsvolle Bearbeitungsanwendungen im Maschinenbau machen:
Max. Drehdurchmesser über Bett: 1000 mm
Máximo Torneable: 1000 mm
Max. Volteo über Carro Transversal: 680 mm
Höhe der Punkte: 500 mm
Distanz zwischen Punkten: 9000 mm
Avance rápido (X/Z): 8 m/min
Hauptspindel:
Drehzahlen der Hauptspindel: 0-1400 U/min
Quillenverstellung der Hauptspindel: 102 mm
Spindelnase: DIN-55026 -B11
Anzahl Automatische Spindelbereiche: 4
Leistung des Hauptspindelmotors: 37 kW
Revolver:
Anzahl Revolverpositionen: 8
Revolvertyp: VDI 50 (Ø 470 mm)
Leistung der angetriebenen Werkzeuge: 5,5 kW
Reitstock:
Hub Reitstockspindel: 300 mm
Durchmesser der Reitstockspindel: 140 mm
Max. Werkstückgewicht zwischen den Punkten:
Ohne Lünette: 4.800 kg
Mit 1 Lünette: 5.500 kg
Mit 2 Lünetten: 6.200 kg

Das Zubehör für die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 umfasst folgende Teile:
C-Achse und angetriebene Werkzeuge
1 axialer angetriebener Werkzeugträger
2 radiale angetriebene Werkzeugträger
25 Werkzeughalter (VDI 50)
10 Satz Spannbacken für Universal 3-Backenfutter
Universal 3-Backenfutter Ø 400 mm
Schnellwechselsystem für die Spannbacken
Lunette mit 3 Supports Ø 400 mm
Lunette mit 3 Supports Ø 350 mm
Lunette mit 3 Supports Ø 200 mm
Motoren und Regler von Siemens DIGITAL
Schutz für das Futter
Kompletter hinterer Schutz

Mit diesem Zubehör ist die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 optimal ausgestattet, um eine Vielzahl von Bearbeitungsanwendungen effizient und präzise durchzuführen.
Die Gesamtleistung der Maschine beträgt 45 kW und das Gewicht beläuft sich auf 18.000 kg. Mit diesen technischen Spezifikationen bietet die GEMINIS GHT-5 G2 1000 x 9000 optimale Bedingungen für präzise, effiziente und vielseitige Bearbeitungsprozesse in der Fertigung.
Die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 bietet eine Vielzahl von Vorteilen für Führungskräfte im Maschinenbau:
Präzision: Durch die hochwertige CNC Steuerung und die robuste Bauweise der Maschine ermöglicht sie präzise und wiederholbare Bearbeitungsergebnisse, die den Anforderungen anspruchsvoller Fertigungsprozesse gerecht werden.
Effizienz: Mit einer Rapidvorschubgeschwindigkeit von 8 m/min und einer Vielzahl von Zubehörteilen wie angetriebene Werkzeuge und universelle Dreibackenfutter bietet die Drehmaschine eine hohe Bearbeitungsgeschwindigkeit und Flexibilität, um Zeit und Kosten zu sparen.
Vielseitigkeit: Die Maschine verfügt über eine Reihe von Zusatzausstattungen wie verschiedene Lünetten, Werkzeughalter und Motors von Siemens DIGITAL, die es ermöglichen, eine Vielzahl von Werkstücken mit unterschiedlichen Anforderungen zu bearbeiten.
Service- und Unterstützungsangebote: wir bieten umfassende Dienstleistungen wie die Prüfung von Fördermaßnahmen, Finanzierungsmöglichkeiten, Montage und Schulung an, um sicherzustellen, dass Kunden optimal von ihrer Investition profitieren können.
Insgesamt bietet die CNC Drehmaschine GEMINIS GHT-5 G2 1000 x 9000 die ideale Kombination aus Präzision, Effizienz, Vielseitigkeit, Service und Zuverlässigkeit, um die Anforderungen und Erwartungen im modernen Maschinenbau zu erfüllen. Erzielen Sie mit dieser Maschine optimale Ergebnisse in Ihrer Fertigung.

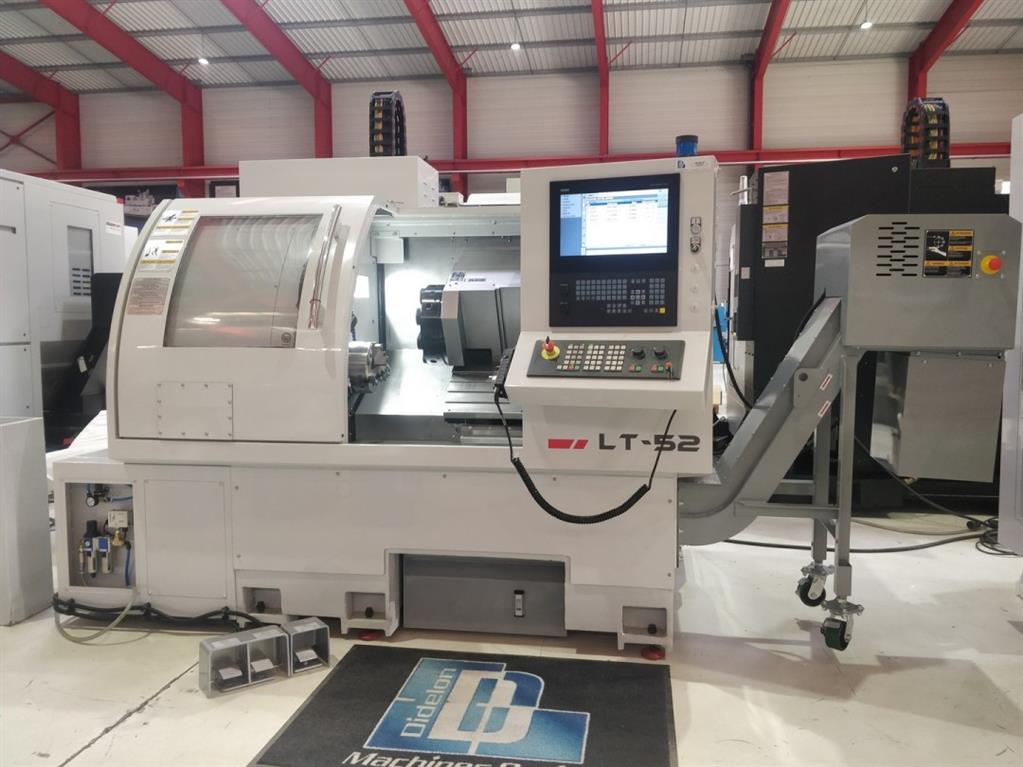

**Entdecken Sie Ihre neue CNC Drehmaschine: LT52MC – Präzision und Effizienz in Perfektion**

In Ihrem Streben nach Exzellenz im Maschinenbau steht Ihnen mit der LT52MC eine neue CNC Drehmaschine zur Seite, die Maßstäbe in Schnelligkeit, Kraft, Präzision und Langlebigkeit setzt. Diese kompakte und robuste Maschine ist speziell konzipiert, um die Anforderungen einer hochproduktiven Fertigung zu erfüllen und besticht durch ihre innovative Technik und Benutzerfreundlichkeit.

Gesteuert durch das hochmoderne Siemens 828D CNC Steuerungssystem bietet die LT52MC eine intuitive Handhabung und komfortable Navigation dank des großen 15-Zoll Farb-Touchscreens. Das Herzstück der Maschine bildet die mechanische Hochgeschwindigkeitsspindel mit 5000 Umdrehungen pro Minute, die auf vier präzisen Schrägkugellagern ruht. Hiermit erreichen Sie außergewöhnliche Bearbeitungsgeschwindigkeiten, ohne Abstriche bei der Qualität zu machen.

**Technische Daten und Zubehör:**

– **Steuerung:** Siemens 828D CNC mit 15” Farb-Touchscreen
– **Drehdurchmesser:** über Bett 500 mm, über Schlitten 210 mm
– **Maximale Bearbeitungslänge:** 460 mm
– **Verfahrweg X:** 215 mm, **Z:** 520 mm
– **Schnellverfahrwege:** 30 m/min in X und Z Richtung
– **Spindeldrehzahl:** Bis zu 5000 U/min
– **Spindelnase:** A2-6”
– **Spindelbohrung:** ø 52 mm
– **Motorleistung:** 12 / 18 kW
– **Bettneigung:** 30°
– **Tourelle:** Motorisiert mit 8 VDI40 Werkzeugplätzen
– **C-Achse:** 360.000 Positionen mit Bremse
– **Hydraulischer 3-Backenfutter:** ø 8 Zoll
– **Konus der Gegenspitze:** CM4 mit hydraulischer Ausfahrfunktion
– **Gewicht:** 3200 kg
– **Abmessungen (LxBxH):** 2390 x 1650 x 1600 mm
– **Zubehör:** C-Achse, motorisierte Werkzeugstationen, radial und axial drehende Werkzeughalter, Späneförderer, Reinigungspistole, automatischer Renishaw Werkzeugtaster

Die LT52MC präsentiert sich nicht nur mit einer außergewöhnlichen Bauweise und einem 30° geneigten Maschinenbett aus Meehanite-Gusseisen, sie ermöglicht auch dank der linearen Führungen in beiden Achsen eine außerordentlich schnelle und präzise Verfahrweise der Werkzeugtürme und der Reitstockspitze. Ebenso trägt der durchdacht konstruierte Spanauswurf zur Effizienz und Sauberkeit bei anspruchsvollen Bearbeitungsprozessen bei.

Für Führungskräfte im Maschinenbau, die Qualität und Zuverlässigkeit zu schätzen wissen, ist die neue CNC Drehmaschine LT52MC die Investition, die Ihre Produktion auf ein neues Niveau hebt. Erleben Sie, wie die LT52MC Ihr Team unterstützt und Ihren Werkstattboden durch ihre vielseitigen Funktionen und außergewährleistungen bereichert.

Für weitere Informationen und ein detailliertes Angebot kontaktieren Sie uns gerne. Wir freuen uns darauf, Ihre Fertigungsprozesse mit der LT52MC zu revolutionieren.

**Entdecken Sie Ihre neue CNC Drehmaschine: LT52MC – Präzision und Effizienz in Perfektion**

In Ihrem Streben nach Exzellenz im Maschinenbau steht Ihnen mit der LT52MC eine neue CNC Drehmaschine zur Seite, die Maßstäbe in Schnelligkeit, Kraft, Präzision und Langlebigkeit setzt. Diese kompakte und robuste Maschine ist speziell konzipiert, um die Anforderungen einer hochproduktiven Fertigung zu erfüllen und besticht durch ihre innovative Technik und Benutzerfreundlichkeit.

Gesteuert durch das hochmoderne Siemens 828D CNC Steuerungssystem bietet die LT52MC eine intuitive Handhabung und komfortable Navigation dank des großen 15-Zoll Farb-Touchscreens. Das Herzstück der Maschine bildet die mechanische Hochgeschwindigkeitsspindel mit 5000 Umdrehungen pro Minute, die auf vier präzisen Schrägkugellagern ruht. Hiermit erreichen Sie außergewöhnliche Bearbeitungsgeschwindigkeiten, ohne Abstriche bei der Qualität zu machen.

**Technische Daten und Zubehör:**

– **Steuerung:** Siemens 828D CNC mit 15” Farb-Touchscreen
– **Drehdurchmesser:** über Bett 500 mm, über Schlitten 210 mm
– **Maximale Bearbeitungslänge:** 460 mm
– **Verfahrweg X:** 215 mm, **Z:** 520 mm
– **Schnellverfahrwege:** 30 m/min in X und Z Richtung
– **Spindeldrehzahl:** Bis zu 5000 U/min
– **Spindelnase:** A2-6”
– **Spindelbohrung:** ø 52 mm
– **Motorleistung:** 12 / 18 kW
– **Bettneigung:** 30°
– **Tourelle:** Motorisiert mit 8 VDI40 Werkzeugplätzen
– **C-Achse:** 360.000 Positionen mit Bremse
– **Hydraulischer 3-Backenfutter:** ø 8 Zoll
– **Konus der Gegenspitze:** CM4 mit hydraulischer Ausfahrfunktion
– **Gewicht:** 3200 kg
– **Abmessungen (LxBxH):** 2390 x 1650 x 1600 mm
– **Zubehör:** C-Achse, motorisierte Werkzeugstationen, radial und axial drehende Werkzeughalter, Späneförderer, Reinigungspistole, automatischer Renishaw Werkzeugtaster

Die LT52MC präsentiert sich nicht nur mit einer außergewöhnlichen Bauweise und einem 30° geneigten Maschinenbett aus Meehanite-Gusseisen, sie ermöglicht auch dank der linearen Führungen in beiden Achsen eine außerordentlich schnelle und präzise Verfahrweise der Werkzeugtürme und der Reitstockspitze. Ebenso trägt der durchdacht konstruierte Spanauswurf zur Effizienz und Sauberkeit bei anspruchsvollen Bearbeitungsprozessen bei.

Für Führungskräfte im Maschinenbau, die Qualität und Zuverlässigkeit zu schätzen wissen, ist die neue CNC Drehmaschine LT52MC die Investition, die Ihre Produktion auf ein neues Niveau hebt. Erleben Sie, wie die LT52MC Ihr Team unterstützt und Ihren Werkstattboden durch ihre vielseitigen Funktionen und außergewährleistungen bereichert.

Für weitere Informationen und ein detailliertes Angebot kontaktieren Sie uns gerne. Wir freuen uns darauf, Ihre Fertigungsprozesse mit der LT52MC zu revolutionieren.

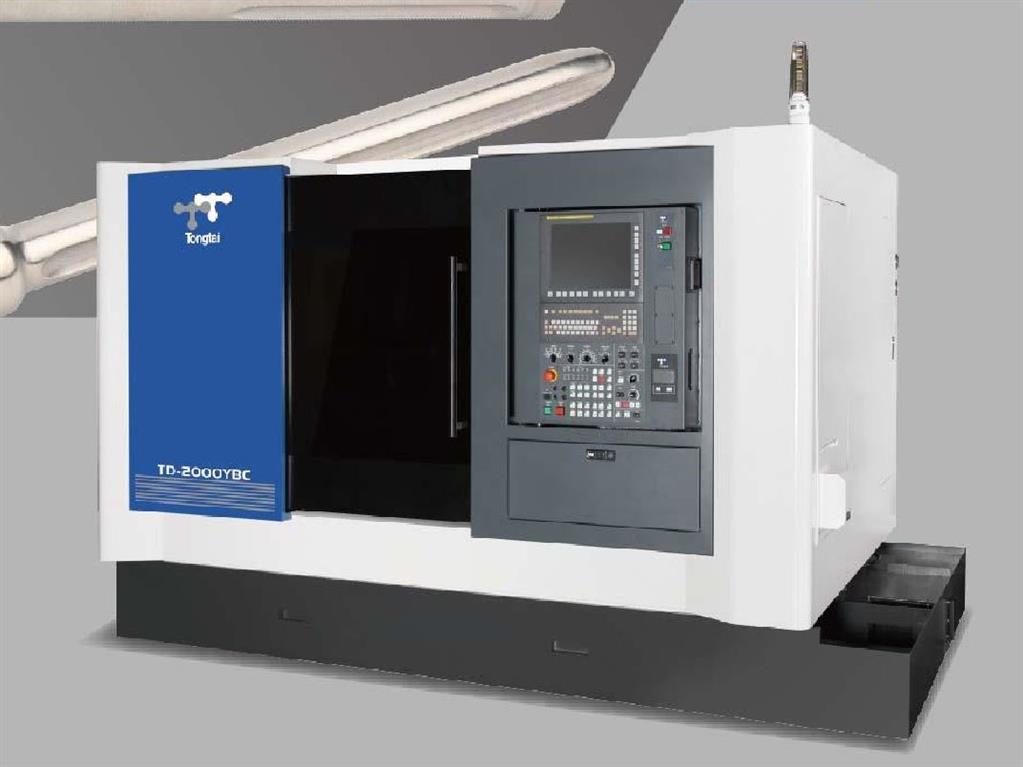

Fabrikneues CNC Dreh-Fräszentrum für Futterteile mit Ladesystem und folgenden Merkmalen:

Zubehör:

1. CE-Kennzeichnung
2. Manual Guide i + 10,4 “LCD
3. VDI-40 A.D. Werkzeughalter x 2 Stück
4. VDI-40 I.D. Werkzeughalter x 2 Stück
5. VDI-40 Gerade Werkzeughalter für angetr. WZ x 2 Stück
6. VDI-40 90-Grad Werkzeughalter für angetr. WZ x 2 Stück
7. größere 85 mm Spindel / 4800 Umdrehungen pro Minute mit Stangen- Kapazität dia.42 mit 200mm Futter + 3 Backen)
8. Auto Transportsystem mit 14 Paletten und Sicherheitsschutz
9. Weiche Backen x 1 Satz (für 200mm Drehfutter Nutzung)

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage. Die Maschine kann auch ohne Ladesystem geliefert werden.

Auch Finanzierung möglich.

hydraulisches 3-Backenfutter 200 mm, Werkzeugrevolver 12-fach, VDI 40 , Wärmeaustauscher für den Schaltschrank , Hydraulikaggregat mit Lufkühler , Späneförderer mit Spänebehälter , Transformator , Vollumhausung , CE-Ausführung , weiche Backen 1 Satz , CNC Steuerung Fanuc 0i TD mit Manual guide, 10,4″ LCD , Werkzeughalter, diverse 2 St. 90°-Halter; 2 Stk. Fräshalter, VDI-40 , Werkzeugvermessung manuell , Palettensystem 14 Stk. Paletten mit Sicherheitseinrichtung , Kühlmitteleinrichtung , Signallampe 3-farbig , Wasserpistole zwecks Spänespülung , weiche Backen 1 Satz,

Fabrikneues CNC Dreh-Fräszentrum für Futterteile mit Ladesystem und folgenden Merkmalen:

Zubehör:

1. CE-Kennzeichnung
2. Manual Guide i + 10,4 “LCD
3. VDI-40 A.D. Werkzeughalter x 2 Stück
4. VDI-40 I.D. Werkzeughalter x 2 Stück
5. VDI-40 Gerade Werkzeughalter für angetr. WZ x 2 Stück
6. VDI-40 90-Grad Werkzeughalter für angetr. WZ x 2 Stück
7. größere 85 mm Spindel / 4800 Umdrehungen pro Minute mit Stangen- Kapazität dia.42 mit 200mm Futter + 3 Backen)
8. Auto Transportsystem mit 14 Paletten und Sicherheitsschutz
9. Weiche Backen x 1 Satz (für 200mm Drehfutter Nutzung)

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage. Die Maschine kann auch ohne Ladesystem geliefert werden.

Auch Finanzierung möglich.

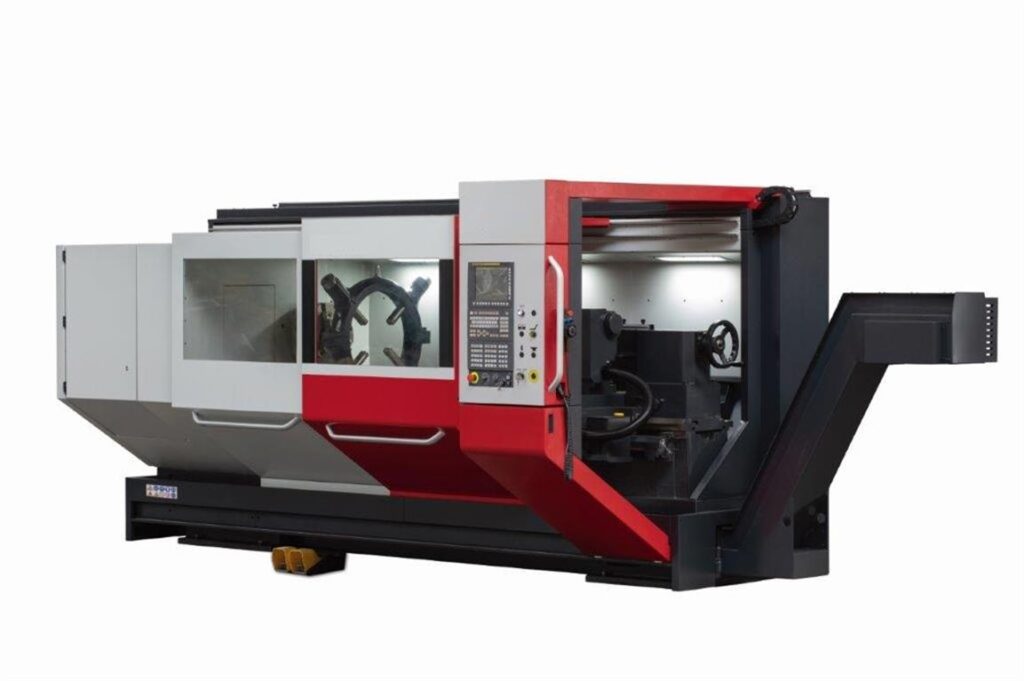

Fabrikneue CNC Zyklendrehmaschine mit CNC-Steuerung FAGOR 8055 und C-Achse

EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten

* die wirtschaftliche Lösung mit moderner FAGOR 8055 und eine Vielzahl von Bearbeitungszyklen
* kraftvoller Antrieb durch leistungsstarke Motoren und stufenlose Spindeldrehzahl für effiziente Bearbeitung
* 12-fach Mehrfachwerkzeugrevolver für hohen Automatisierungsgrad
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* elektronisches Handrad für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 105mm

Abbildung ähnlich

Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.

Gewährleistung: 12 Monate

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach.

Werkzeugwechsler PRAGATI; aut. Revolver mit angetr. Stationen DTT80 12 POS. fach, Europäische Elektrik , CE-Ausführung , C-Achse , Bedienwerkzeuge 1 Satz , Kühlmitteleinrichtung , autom. Schmiersystem , elektronische Handräder , Servo-Spindelmotor von FAGOR sowie Achsmotoren von FAGOR , Teil-Umhausung , Technische Dokumentation in deutscher Sprache , Spänewanne , feste Spitze , LED-Arbeitslampe , feststehende Lünetten 1 Stk., mitlaufende Spitze 1 Stk., mitlaufende Lünette 1 Stk., Hydraulikaggregat , 3-Backenfutter Ø 315 (hydr.) mm, hydraulischer Reitstockpinolenhub ,

Fabrikneue CNC Zyklendrehmaschine mit CNC-Steuerung FAGOR 8055 und C-Achse

EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten

* die wirtschaftliche Lösung mit moderner FAGOR 8055 und eine Vielzahl von Bearbeitungszyklen
* kraftvoller Antrieb durch leistungsstarke Motoren und stufenlose Spindeldrehzahl für effiziente Bearbeitung
* 12-fach Mehrfachwerkzeugrevolver für hohen Automatisierungsgrad
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* elektronisches Handrad für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 105mm

Abbildung ähnlich

Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.

Gewährleistung: 12 Monate

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach.
