Unsere Zyklendrehmaschinen bieten Großunternehmen, KMUs und Werkstätten im Maschinenbau höchste Präzision und Vielseitigkeit. Die Maschinen werden unter unserer Marke KRAFT vertrieben und stammen aus renommierten Fertigungsbetrieben in Taiwan und China. Ob Neumaschine oder gebrauchte Modelle – bei uns finden Sie die passende Lösung für Ihre individuellen Anforderungen.

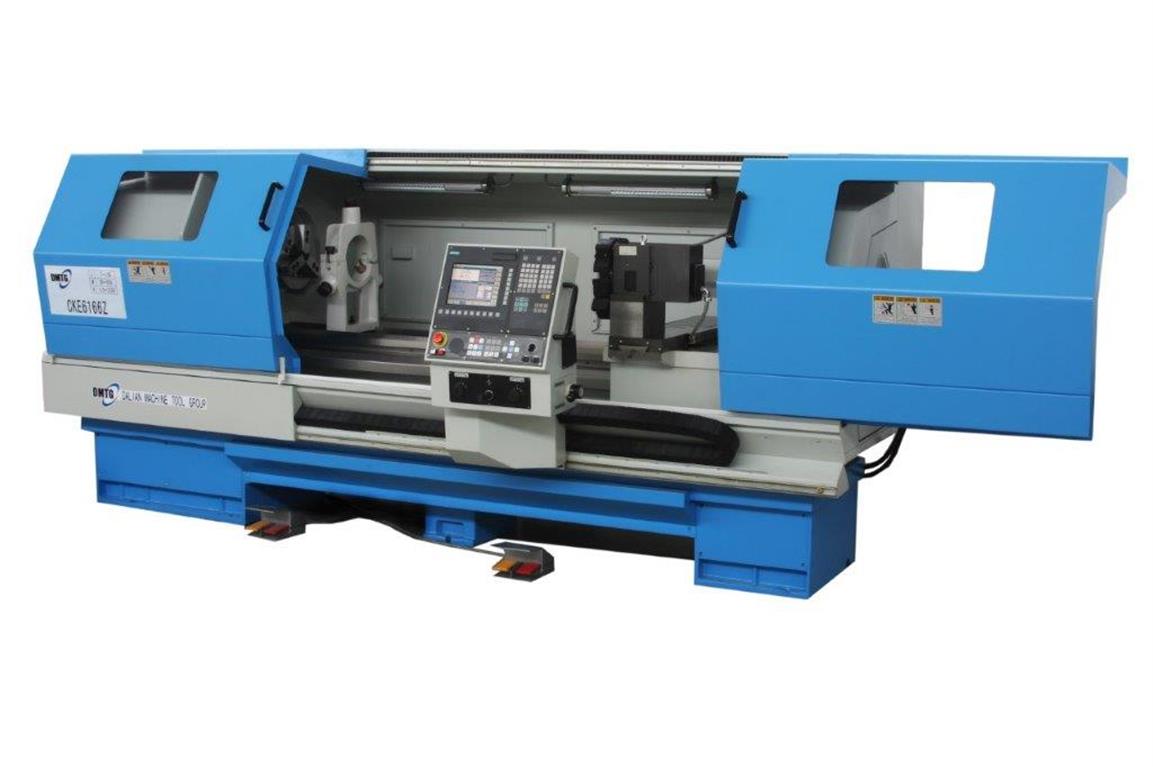

Flachbett-CNC Zyklendrehmaschine mit CNC-Steuerung Siemens 802D SL (Solution Line) und 6-fach Werkzeugrevolver.
Abbildung zeigt Neumaschine
Farbanstrich: wie werkseitig vorgesehen, 2-farbig, lichtgrau RAL 7035/ blau RAL 5012
technische Dokumentation: in deutscher Sprache mit der Lieferung
| Drehdurchmesser | 660 mm |
| Drehlänge | 2000 mm |
| Steuerung | Siemens802DSL |
| Bettbreite | 400 mm |
| Spindelaufnahme | D8 |
| Spindelbohrung | 82 mm |
| Getriebestufen | 3-stufig |
| Reitstockpinolendurchmesser | 75 mm |
| Reitstockpinolenhub | 150 mm |
| max. Länge des Werkstücks | 2000 mm |
| max. Umlaufdurchmesser über Querschlitten | 430 mm |
| x-Achsen Verfahrweg | 305 mm |
| z-Achsen Verfahrweg | 1930 mm |
| Futtergröße | 315 mm |
| Konus der Spindelnase | 1:20 |
| Frequenzgeregelter Drehstrommotor | 7.5 kW |
| Eilgang X/Z | 4/8 m/min |
| Wiederholgenauigkeit des Werkzeugwechslers | 0.008 mm |
| Werkzeugwechselzeit mit 6-fach Werkzeugrevolver | 3.0 s |
| Reitstockpinolenaufnahme | M5 MK |
| Gesamtleistungsbedarf | kW |
| Maschinengewicht ca. | 2950 kg |
| Raumbedarf ca. | 3830x1750x1700 mm |
| hydraulisches Hohlspannfutter | Ø mm |

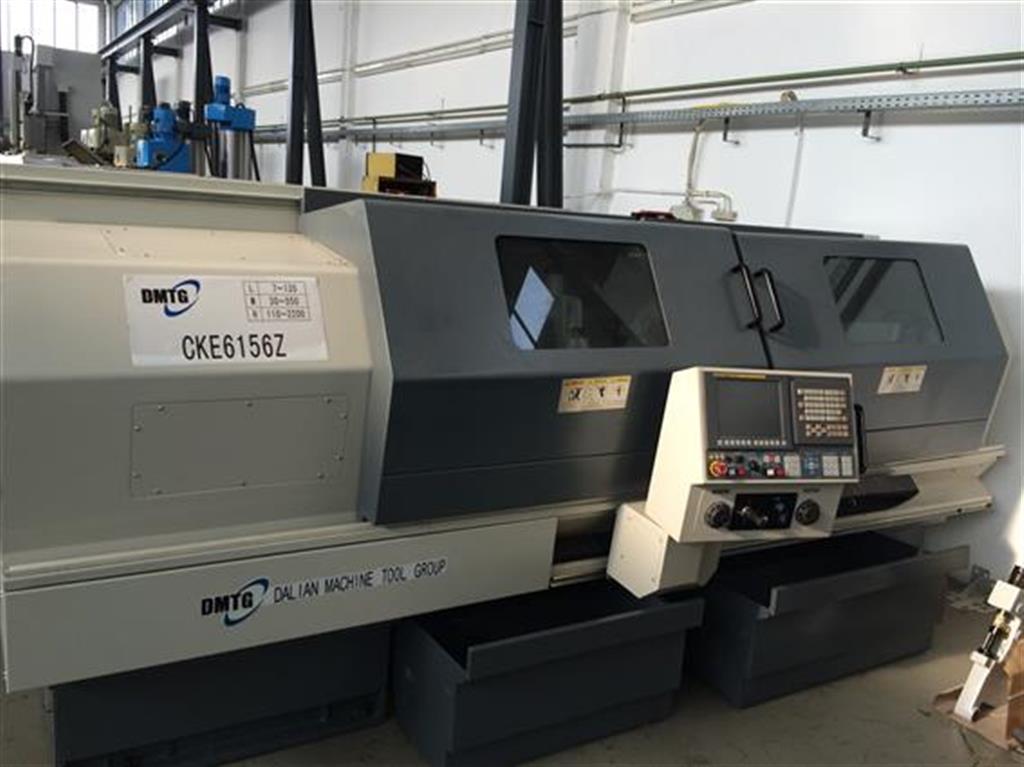

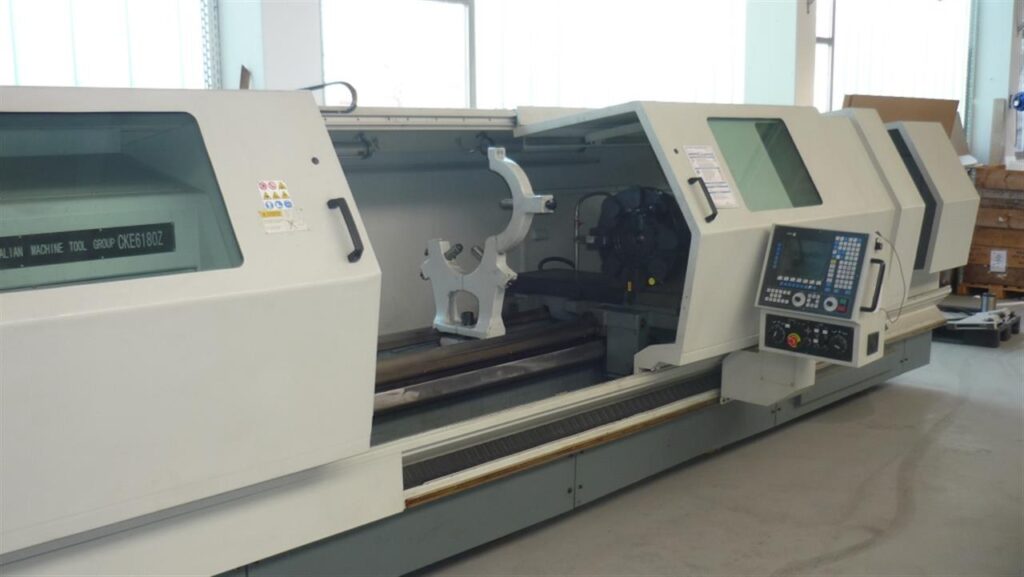

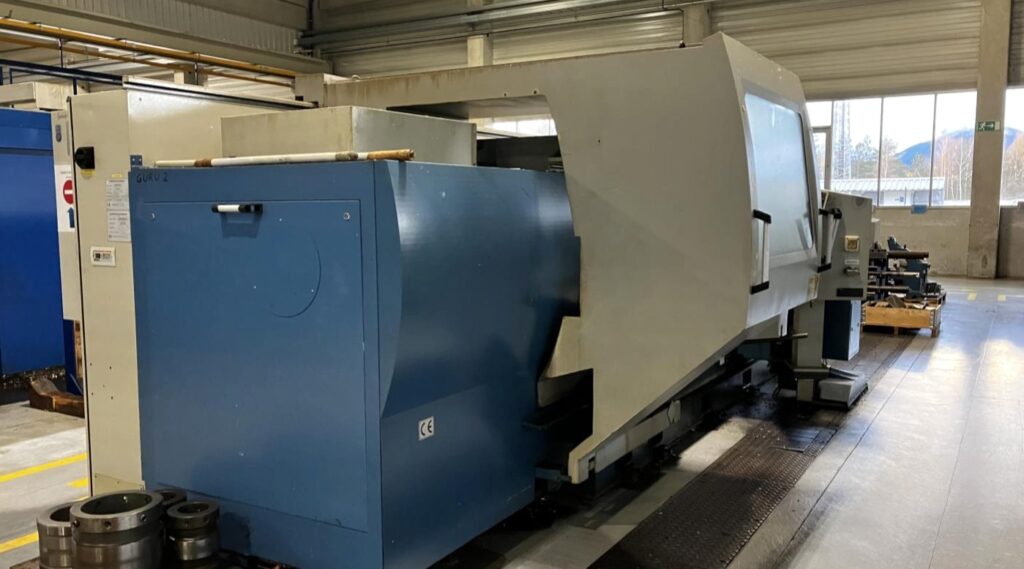

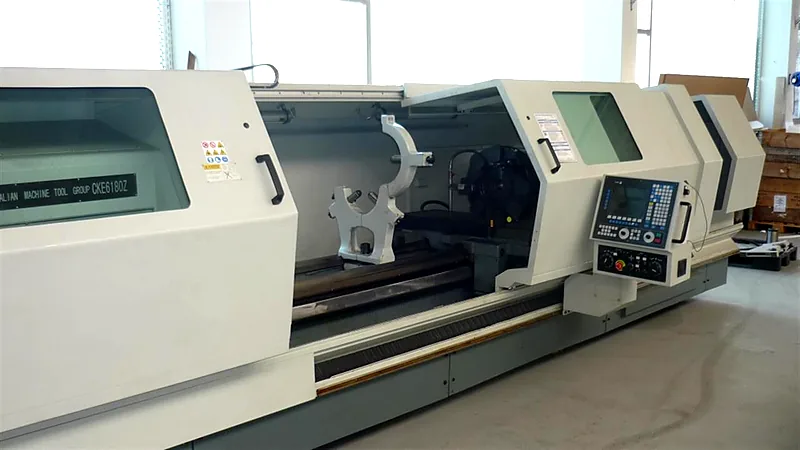

Gebrauchte Flachbett-CNC Zyklendrehmaschine, Bj. 2008, mit CNC-Steuerung FAGOR 8055i
Die Maschine hat nur ca. 100 Betriebsstunden und kann kurzfristig unter Strom vorgeführt werden.
ZUBEHÖR:
3 Backenfutter Ø 400 mm
Werkzeugrevolver 8-fach
CNC-Steuerung FAGOR 8055i
Elektronische Handräder 2 Stk.
Automatisches Kühl-Schmiersystem
Arbeitsraumbeleuchtung
Verriegelter Futterschutz
Bedienwerkzeug
Türverriegelung
Kühlmitteltank
Schwenkbares Bedienelement
Spänewanne
Lünette feststehend
Lünette mitlaufend
Reitstock
Feste Spitze für Reitstock
Späne- und Spritzwassertür
Farbanstrich 2 farbig, grau RAL 7035/5012
CE- Ausführung
ZAHLUNG: 100% vor Verladung der Maschine
| Drehdurchmesser | 800 mm |
| Drehlänge | 3838 mm |
| Steuerung | Fagor 8055i |
| max. Umlaufdurchmesser über Querschlitten | 490 mm |
| Bettbreite | 550 mm |
| Drehzahl | 40-1000 U/min |
| Spindelaufnahme | C11 |
| Spindelbohrung | 100 mm |
| Getriebestufen | 4 Stk. |
| Reitstockpinolendurchmesser | 100 mm |
| Reitstockpinolenhub | 240 mm |
| Reitstockpinolenaufnahme | 6 MK |
| Max. Länge des Werkstücks | 4000 mm |
| x-Achsen Verfahrweg | 420 mm |
| z-Achsen Verfahrweg | 3835 mm |
| Futterdurchmesser | 400 mm |
| Spindelkonus | 1:20 |
| Eilgang X/Z | 4/8 m/min |
| Antriebsleistung | 11 (15/30min) kW |
| Maschinengewicht ca. | 6600 kg |
| Raumbedarf ca. | 6310/2000/1800 mm |
Sichern Sie sich eine zuverlässige und geprüfte CNC Drehmaschine vom renommierten Hersteller DMTG, Modell CKE 6140Z x 1.000. Die Maschine, ausgestattet mit der CNC Steuerung Fanuc 0i-TC und Manual Guide, wurde 2008 gefertigt und 2022 sorgfältig geprüft und teilüberholt, um Ihnen maximale Effizienz und Präzision zu bieten. Dieses Modell vereint hochwertige Leistung und exakte Steuerungsmöglichkeiten, ideal für Ihre professionellen Drehaufgaben.
Vorteile im Überblick:
Hinweis: Die Abbildung zeigt eine Neumaschine mit anderer Steuerung.
Jetzt beraten lassen oder Angebot einholen!
Nutzen Sie diese Gelegenheit und kontaktieren Sie uns für detaillierte Informationen oder eine individuelle Beratung. Fordern Sie noch heute Ihr Angebot an und profitieren Sie von einer hochwertigen, gebrauchten CNC Drehmaschine, die Sie in Ihrer Produktion weiterbringt!
| Drehdurchmesser | 400 mm |
| Drehlänge | 870 mm |
| Steuerung | Fanuc 0i-TC |
| Bettbreite | 300 mm |
| Spindelaufnahme | D1-6 |
| Spindelbohrung | 52 mm |
| Getriebestufen | 2-stufig |
| Reitstockpinolendurchmesser | 60 mm |
| Reitstockpinolenhub | 130 mm |
| max. Länge des Werkstücks | 1000 mm |
| max. Umlaufdurchmesser über Querschlitten | 200 mm |
| x-Achsen Verfahrweg | 225 mm |
| z-Achsen Verfahrweg | 870 mm |
| Eilgang X/Z | 4/5 m/min |
| Werkzeugwechselzeit mit 6-fach Werkzeugrevolver | 3.0 s |
| Reitstockpinolenaufnahme | M4 MK |
| Maschinengewicht ca. | 1950 kg |
| Raumbedarf ca. | 2300x1480x1520 mm |
| Antriebsleistung | 7,5 kW |

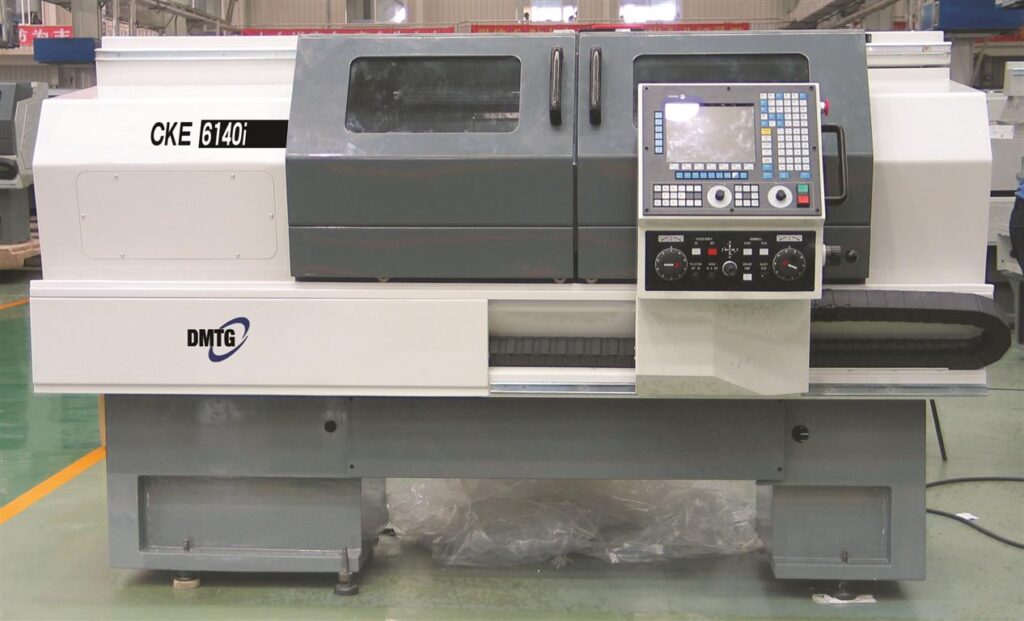

Die neue CNC Zyklendrehmaschine mit CNC-Steuerung FAGOR 8055 und automatischem 4-fach Werkzeugrevolver ist die ideale Lösung für Drehereien, Werkzeugbauer, mechanische Betriebe und Ausbildungsstätten. Sie zeichnet sich durch folgende Merkmale aus:
– Leistungsfähig, flexibel und produktiv mit optimalem Preis-Leistungsverhältnis
– Modernste FAGOR 8055 CNC-Steuerung für effiziente Bearbeitung
– Kraftvoller Antrieb durch leistungsstarke Motoren und stufenlose Spindeldrehzahl
– 8-fach Mehrfachwerkzeugrevolver mit angetriebenen Werkzeugen für hohe Automatisierung
– Induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen für Reibungsreduzierung und erhöhte Lebensdauer
– Verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
– Elektronische Handräder für einfache manuelle Bedienung und präzise Positionierung
– Automatische Zentralschmierung
– Großer Spindeldurchlass von 80 mm

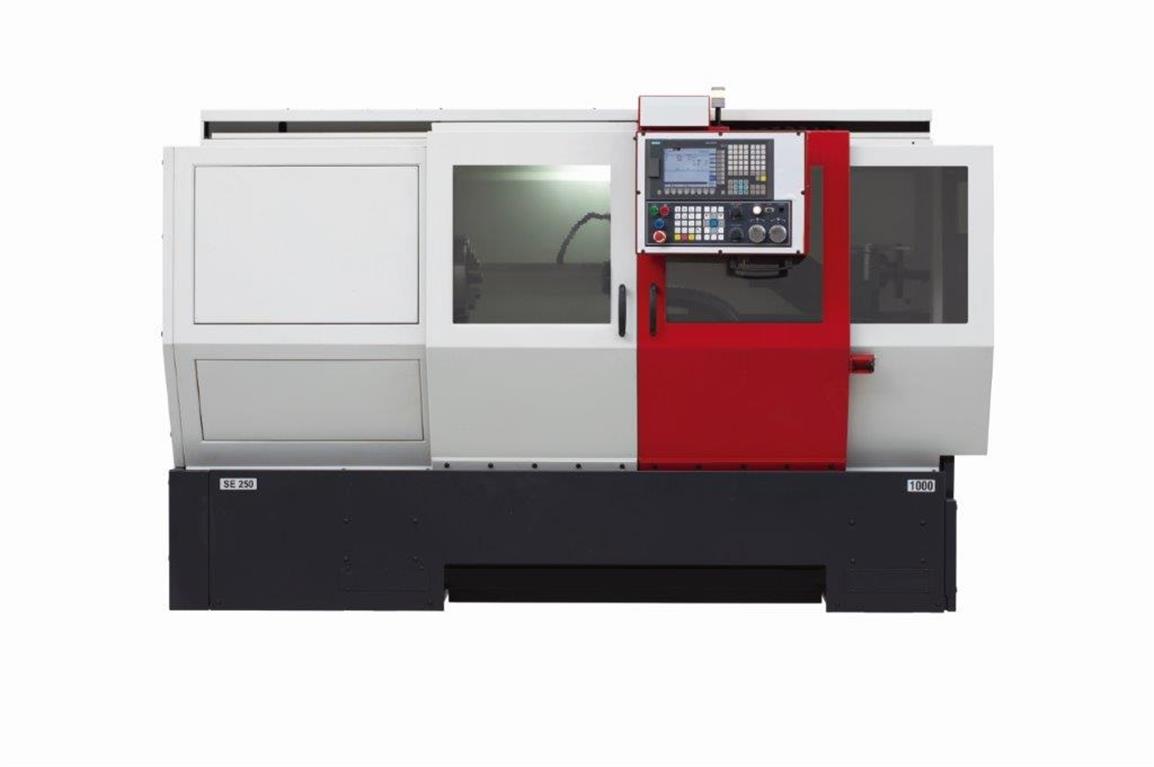

Die abgebildete Maschine SE 325/2000 stellt eine Beispielkonfiguration dar.
Wir bieten Ihnen feste Pauschalbeträge, die die Lieferung frei Haus, die Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie die betriebsfertige Übergabe der Maschine umfassen. So können Sie sich voll und ganz auf Ihren Betrieb konzentrieren. Unser Service beinhaltet auch die Ersatzteilversorgung und die nachträgliche Lieferung von Zubehörteilen.
Profitieren Sie von unseren günstigen Leasing- und Mietkaufkonditionen, die Ihnen die ABC Leasing anbietet. Sprechen Sie uns gerne darauf an und lassen Sie sich von unserem erfahrenen Team beraten.
| Drehdurchmesser | 652 mm |
| Drehlänge | 2000 mm |
| Steuerung | FAGOR 8055i |
| Drehdurchmesser über Bettschlitten | 455 mm |
| Bettbreite | 350 mm |
| Spindelaufnahme | A2-8 |
| Spindeldrehzahl | 30-1700 (3 Stufen) 1/min. |
| Spindelbohrung | 80 mm |
| Vorschub stufenlos | 0-5000 mm/min |
| Reitstockpinolendurchmesser | 95 mm |
| Reitstockpinolenhub | 220 mm |
| Reitstockpinolenaufnahme | 5 MK |
| max. Länge des Werkstücks | 2000 mm |
| Werkzeugschaft-Querschnitt | 25×25 mm |
| Antriebsleistung | 7,5 kW |
| Kühlmittelpumpe | 0.37 kW |
| Maschinengewicht ca. | 2600 kg |
| Raumbedarf ca. | 3920x1605x2014 mm |
| Genauigkeit | 8605 DIN |
| Wiederholgenauigkeit | 0,01 mm |
| Positioniergenauigkeit | 0,01 mm |

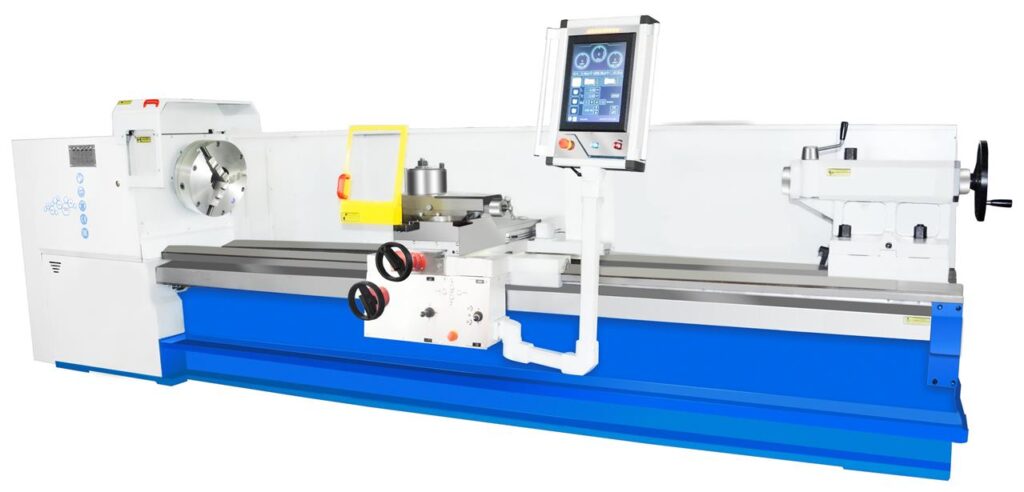

Fabrikneue Zyklendrehmaschine fürs manuelle Drehen inkl. einfacher Zyklenunterstützung (ohne Programmierkenntnisse) fürs autom. Drehen von AD/ID/Gewinde/Konus
MERKMALE DER MASCHINE:
· Modernste Antriebstechnik in Verbindung mit einem einzigartigen Bedienkonzept ermöglichen es einem konventionellen Dreher, Drehteile mit z.B. Kegeln, Radien, Gewinden und Hinterschneidungen schnell und einfach zu fertigen – einfacher, schneller, präziser und effizienter denn je.
· Einfache Bedienung mit den Fingerspitzen: Der 15″ große, farbige LED-Bildschirm in Industriequalität mit integrierter Bedienerführung erleichtert die Auswahl der Drehparameter und ersetzt die manuelle Bedienung der Handgriffe. Schnelle Drehergebnisse ohne Programmierkenntnisse und somit höhere Produktivität: in der Zwischenzeit kann sich der Bediener um andere Themen kümmern!
· Einmalige Einstellung, automatischer Schnittzyklus: Neben der Beibehaltung aller Funktionen einer konv. Drehbank, ermöglichen elektrische Handräder eine einfach manuelle Bearbeitung.
· Perfekte Kombination aus hoher Geschwindigkeit und hohem Drehmoment, die eine präzise Bearbeitung ermöglicht: Getriebe mit hohem Drehmoment, vier Schaltstufen, maximale Spindeldrehzahl 1000 U/min.
· Konstante Oberflächengeschwindigkeit (CSS): Die CSS-Funktion kann beim Schneiden der Stirnfläche gewählt werden, und die Spindeldrehzahl wird entsprechend erhöht oder verringert, während das Werkzeug zugeführt wird.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
PS: jetzt kurze Zeit GRATIS mit 50%-Werkzeuggutschein von KENNAMETALL
| Drehdurchmesser | 800 mm |
| Drehlänge | 3000/4000/5000 mm |
| Steuerung | SPS |
| Bettbreite | 600 mm |
| max. Umlaufdurchmesser über Querschlitten | 480 mm |
| Spindelaufnahme | A-11 |
| Spindelbohrung | 104 mm |
| Spindeldrehzahl | 14-1000 1/min |
| mit konstanter Schnittgeschwindigkeit | und stufenloser Drehzahl |
| Getriebestufen | 4-stufig |
| Reitstockpinolendurchmesser | 75 mm |
| Reitstockpinolenhub | 150 mm |
| Futtergröße | 350 mm |
| Eilgang X/Z | 4/8 m/min |
| Reitstockpinolendurchmesser | 100 mm |
| Reitstockpinolenhub | 250 mm |
| Reitstockpinolenaufnahme | 5 MK |
| Frequenzgeregelter Drehstrommotor | 15 kW |
| Maschinengewicht ca. | 6.5 / 7.5 / 8.5 t |
| Raumbedarf ca. | 5085x1780x1780 / 6085x1780x1780 / 7085x1780x1780 mm |
***Der angezeigte Sondernettopreis bezieht sich auf das Modell Smart T500x2000 mit Zyklen, Touch-Steuerung und Standarzubehör und ist nur für die ersten drei Maschinen gültig!!***
Fabrikneue Zyklendrehmaschine fürs manuelle Drehen inkl. einfacher Zyklenunterstützung (ohne Programmierkenntnisse) fürs autom. Drehen von AD/ID/Gewinde/Konus
MERKMALE DER MASCHINE:
· Modernste Antriebstechnik in Verbindung mit einem einzigartigen Bedienkonzept ermöglichen es einem konventionellen Dreher, Drehteile mit z.B. Kegeln, Radien, Gewinden und Hinterschneidungen schnell und einfach zu fertigen – einfacher, schneller, präziser und effizienter denn je.
· Einfache Bedienung mit den Fingerspitzen: Der 15″ große, farbige LED-Bildschirm in Industriequalität mit integrierter Bedienerführung erleichtert die Auswahl der Drehparameter und ersetzt die manuelle Bedienung der Handgriffe. Schnelle Drehergebnisse ohne Programmierkenntnisse und somit höhere Produktivität: in der Zwischenzeit kann sich der Bediener um andere Themen kümmern!
· Einmalige Einstellung, automatischer Schnittzyklus: Neben der Beibehaltung aller Funktionen einer konv. Drehbank, ermöglichen elektrische Handräder eine einfach manuelle Bearbeitung.
· Perfekte Kombination aus hoher Geschwindigkeit und hohem Drehmoment, die eine präzise Bearbeitung ermöglicht: Getriebe mit hohem Drehmoment, vier Schaltstufen, maximale Spindeldrehzahl 1000 U/min.
· Konstante Oberflächengeschwindigkeit (CSS): Die CSS-Funktion kann beim Schneiden der Stirnfläche gewählt werden, und die Spindeldrehzahl wird entsprechend erhöht oder verringert, während das Werkzeug zugeführt wird.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
PS: jetzt kurze Zeit GRATIS mit 50%-Werkzeuggutschein von KENNAMETALL
| Modell | Smart T-4 | Smart T-5 | Smart T-6 |
|---|---|---|---|
| Drehdurchmesser | 400 mm | 500 mm | 630 mm |
| Drehlänge | 1000 mm | 1000/1500/2000 mm | 1500/2000/3000 mm |
| Steuerung | SPS | ||
| Bettbreite | 400 mm | ||
| max. Umlaufdurchmesser über Querschlitten | 210 mm | 300 mm | 380 mm |
| Spindelaufnahme | A-6 | A-8 (A-11 opt.) | A-11 |
| Spindelbohrung | 50 mm | 80 (104 opt.) mm | 104 (130 opt.) mm |
| Spindeldrehzahl | 30-2500 1/min | 20-2000 1/min | 20-2000 1/min |
| mit konstanter Schnittgeschwindigkeit | und stufenloser Drehzahl | ||
| Getriebestufen | 3-stufig | ||
| Futtergröße | 200 mm | 250 mm | 315 mm |
| Eilgang X/Z | 2/4 m/min | ||
| Reitstockpinolendurchmesser | 75 mm | 75 mm | 80 mm |
| Reitstockpinolenhub | 150 mm | ||
| Reitstockpinolenaufnahme | 5 MK | ||
| Frequenzgeregelter Drehstrommotor | 5,5 kW | 7,5 kW | 11 kW |
| Maschinengewicht ca. | 2000 kg | 2100/2300/2650 kg | 2480/2830/3530 kg |
| Raumbedarf ca. | s. Anlage mm |
***Der angezeigte Sondernettopreis bezieht sich auf Drehlänge 1500mm mit Siemens Steueurng und Standardzubehör und gilt für die ersten drei Maschinen!***
EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten
* die wirtschaftliche Lösung mit moderner FANUC-Steuerung und eine Vielzahl von Bearbeitungszyklen
* kraftvoller Antrieb durch leistungsstarke Motoren und automatische Getriebestufen für effiziente Bearbeitung
* Mehrfachwerkzeugrevolver für hohen Automatisierungsgrad
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* 2 elektronische Handräder für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 82 mm
Alle Maschinen werden vor Auslieferung angeschlossen, getestet und alle Funktionen überprüft. Alle Maschinen werden auf CE-Konformität geprüft und ggf. entsprechend nachgerüstet.
Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.
Gewährleistung: 12 Monate
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage. Finanzierung möglich.
| Drehdurchmesser | 500 mm |
| Drehlänge | 750/1000/1500/2000 mm |
| Steuerung | Siemens 828D basic |
| max. Umlaufdurchmesser über Querschlitten | 280 mm |
| Bettbreite | 400 mm |
| Spindelaufnahme | D8 |
| Spindeldrehzahl | 7-2200 1/min. |
| Spindelbohrung | 82 mm |
| Getriebestufen | 3-stufen (auto) |
| Reitstockpinolendurchmesser | 75 mm |
| Reitstockpinolenhub | 150 mm |
| Reitstockpinolenaufnahme | 5 MK |
| x-Achsen Verfahrweg | 280 mm |
| z-Achsen Verfahrweg | 685/935/1435/1935 mm |
| Futtergröße | 315 mm |
| Konus der Spindelnase | 1:20 |
| Eilgang X/Z | 4/8 m/min |
| Wiederholgenauigkeit des Werkzeugwechslers | 0.008 mm |
| Werkzeugwechselzeit mit 4-fach Werkzeugrevolver | 2.4 s |
| Antriebsleistung | 7,5/11 kW |
| Maschinengewicht ca. | 2550(750), 2600(1000), 2700(1500),2800(2000) kg |
| Raumbedarf ca. | 2580×1750×1620(750), 2830×1750×1620(1000), 3330×1750×1620(1500), 3830×1750×1620(2000) mm |

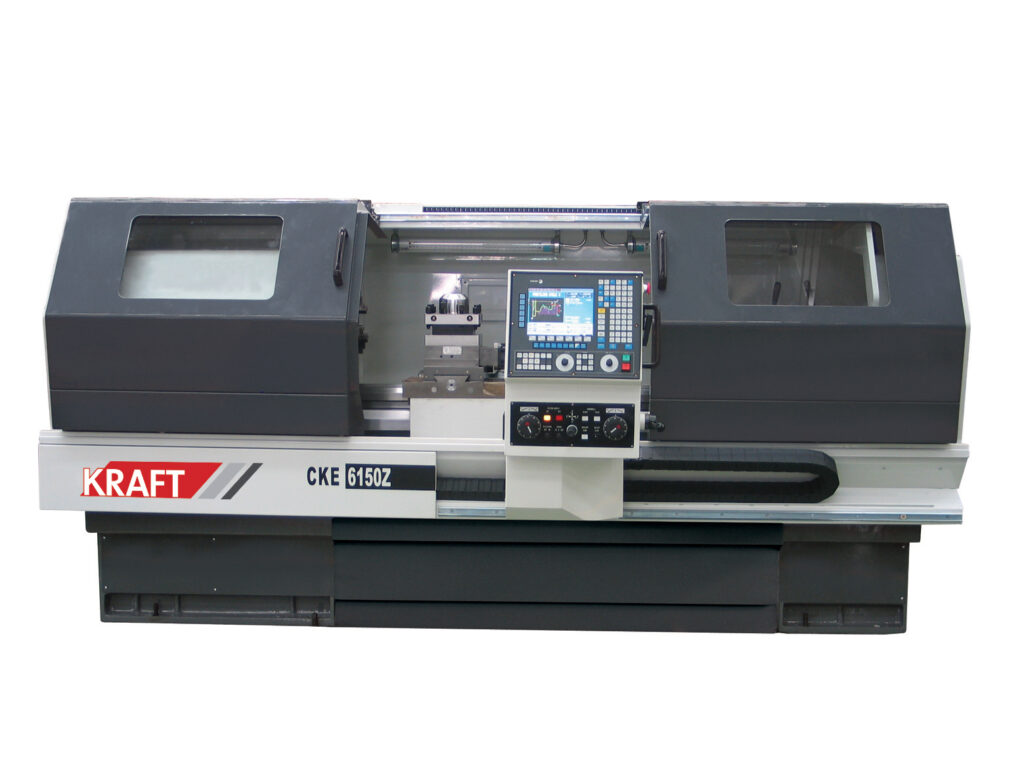

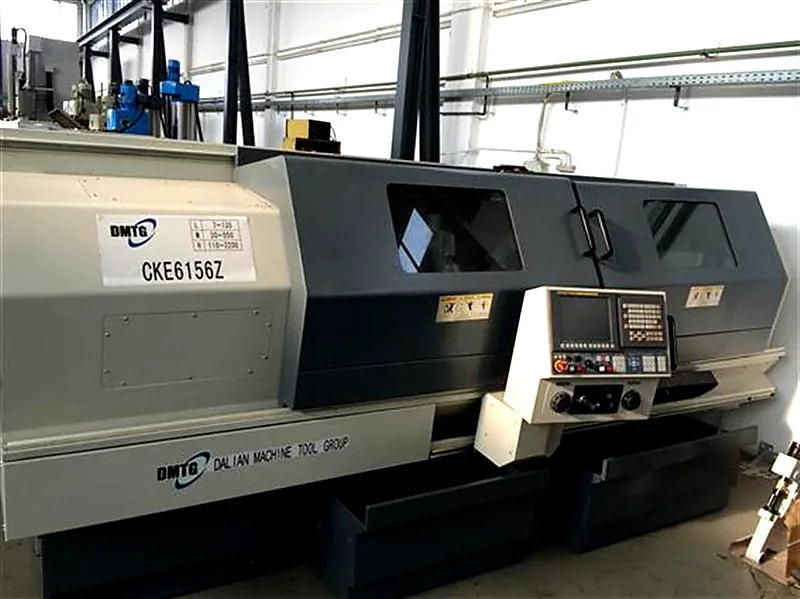

Die Drehmaschinen der ZDM Baureihe sind die idealen Einstiegsmaschinen in den CNC- und Zyklenbereich und eignen sich hervorragend für Einzelteil- und Kleinserienfertigung sowie für den Ausbildungsbereich. Zudem verfügt diese Zyklendrehmaschine über stufenlose Spindeldrehzahl. Das Maschinenbett ist aus hochwertigem MEHANITE-Guss gefertigt (GG20/25). Die Führungsbahnen sind gehärtet und geschliffen und verfügen über einen Härtegrad von 43HRC. Die Zahnräder sind aus hochfestem F155 Stahl. Alle Kugelllager und weitere Komponenten sind von namhaften Herstellern, wie SKF, FAG, Timken etc. Die Servoantriebsmotoren sind vom jeweiligen Hersteller der Steuerung.
Umfangreiches Sonderzubehör wie größere Spindelbohrung, Werkzeugrevolver, Hydraulik-Kit uvm. erhöhen die Produktivität dieser Zyklendrehmaschinen.
Durch die Steuerung Siemens 808 D lässt sich die Maschine schnell und einfach bedienen: entweder im DIN/ISO-Code oder dialoggeführt mit Zyklenunterstützung. Als Alternative können die Maschinen auch mit Fanuc oder FAGOR STeuerungen ausgestattet werden.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.
Abbildung ähnlich.
| Drehdurchmesser | 652 mm |
| Drehlänge | 1000/1500/2000/3000 mm |
| Steuerung | Siemens 808D |
| Drehdurchmesser über Support | 595 mm |
| Spitzenhöhe | 325 mm |
| Bettbreite | 350 mm |
| max. Werkstückgewicht im Futter | 360 kg |
| Spindelaufnahme | 5 MK |
| Spindelnase | A2-8 |
| Spindelbohrung | 80/105/155 mm |
| Spindeldrehzahlen | 30-1700 (3) U/min |
| Längsvorschübe | 0-5000 mm/U |
| Planvorschübe | 0-5000 mm/U |
| Pinolendurchmesser | 95 mm |
| Pinolenkonus | 5 MK |
| Pinolenhub | 220 mm |
| Feste Lünette: | Ø 10-125 (110-200 opt.) mm |
| mitlaufende Lünette | Ø 10-80 mm |
| Antriebsleistung | 7,5 kW |
| Genauigkeit | 8605 DIN |
| Maschinengewicht ca. | 1,9/2,2/2,6/3,2 t |
Fabrikneue CNC Zyklendrehmaschine mit CNC-Steuerung Siemens 808D!
Die SE Serie kombiniert die Arbeitskapazität einer konventionellen Drehmaschine mit den Vorteilen einer CNC Drehmaschine. Die SE Drehmaschinen sind einfach zu bedienende Drehmaschinen, welche die Produktion von kleineren Stückzahlen erleichtern, beispielsweise für Prototypenentwicklung oder Ausbildungszentren. Die Steuerung ist leicht zu bedienen.
Die CNC-Drehmaschinen der SE Serie sind präzise und robuste Maschinen, welche sogar unter den anspruchsvollsten Arbeitsbedingungen überzeugen. Charakteristisch für die SE Serie ist ihre Zerspanungskapazität. Dies ist die Konsequenz der elektronischen Drehzahlregelung und dem hohen Drehmoment, welches wiederum von einem 3-Gang-Getriebe bereitgestellt wird.
Vorteile der Steuerung:
· 7.5” LCD Farbdisplay
· Programmierung in der ISO und konventionellen Sprache interaktiver Editor für feste Bearbeitungszyklen
· Teach-in Bearbeitung
· Werkzeuginspektion
· USB Plug and Play Anschluss
· DNC über RS232
· Flash-Speicher 128 MB
Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach.
| Drehdurchmesser | 402 mm |
| Drehlänge | 1000 mm |
| Steuerung | 8055 |
| Drehdurchmesser über dem Planschlitten | 245 mm |
| Drehdurchmesser über Bettschlitten | 380 mm |
| Bettbreite | 250 mm |
| Spindelaufnahme | A2-5 |
| Spindeldrehzahl | 40~2800 (3 Stufen) 1/min. |
| Spindelbohrung | 42 mm |
| Reitstockpinolendurchmesser | 58 mm |
| Reitstockpinolenhub | 180 mm |
| Reitstockpinolenaufnahme | 4 MK |
| max. Länge des Werkstücks | 750 mm |
| Antriebsleistung | 4 kW |
| Maschinengewicht ca. | 1050 kg |
| Raumbedarf ca. | 2250x1115x1670 (LxBxH) mm |
Neue CNC Zyklendrehmaschine mit CNC-Steuerung Fagor 8037T und 4-fach Revolver uvm.
EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten
* die wirtschaftliche Lösung mit moderner Fagor 8037T
* kraftvoller Antrieb durch leistungsstarke Motoren und stufenlose Spindeldrehzahl für effiziente Bearbeitung
* Elektr. programmierbarer 4-fach Werkzeughalter für hohe Produktivität
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* elektronische Handräder für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 58 mm
Abbildung zeigt SE 325/2000 mit Sonderoptionen
Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach.
| Drehdurchmesser | 502 mm |
| Drehlänge | 1500 mm |
| Steuerung | Fagor 8037T |
| Drehdurchmesser über Bettschlitten | 440 mm |
| Bettbreite | 300 mm |
| Spindelaufnahme | A2-6 |
| Spindeldrehzahl | 0-3000 (3 Stufen) 1/min. |
| Spindelbohrung | 58 mm |
| Vorschub stufenlos | 0-5000 mm/min |
| Reitstockpinolendurchmesser | 68 mm |
| Reitstockpinolenhub | 200 mm |
| Reitstockpinolenaufnahme | 4 MK |
| max. Länge des Werkstücks | 1500 mm |
| Werkzeugschaft-Querschnitt | 25×25 mm |
| Antriebsleistung | 5,5 kW |
| Kühlmittelpumpe | 0,1 kW |
| Maschinengewicht ca. | 1700 kg |
| Raumbedarf ca. | 3330x1605x2014 mm |
| Genauigkeit | 8605 DIN |
| Wiederholgenauigkeit | 0,01 mm |
| Positioniergenauigkeit | 0,01 mm |
Fabrikneue CNC Zyklendrehmaschine mit CNC-Steuerung FAGOR 8037 T PACKAGE mit Gewährleistung!
Die SE Serie kombiniert die Arbeitskapazität einer konventionellen Drehmaschine mit den Vorteilen einer CNC Drehmaschine. Die SE Drehmaschinen sind einfach zu bedienende Drehmaschinen, welche die Produktion von kleineren Stücken erleichtern, beispielsweise für Prototypenentwicklung oder Ausbildungszentren. Das kann der Siemens oder Fagor Steuerung verdankt werden, welche die Programmierung sowohl in der konventionellen als auch in der ISO Sprache möglich macht.
Die CNC-Drehmaschinen der SE Serie sind präzise und robuste Maschinen, welche sogar unter den anspruchsvollsten Arbeitsbedingungen überzeugen. Charakteristisch für die SE Serie ist ihre Zerspanungskapazität. Dies ist die Konsequenz der elektronischen Drehzahlregelung und dem hohen Drehmoment, welches wiederum von einem 3-Gang-Getriebe bereitgestellt wird.
Vorteile der Steuerung:
· 7.5” LCD Farbdisplay
· Programmierung in der ISO und konventionellen Sprache interaktiver Editor für feste Bearbeitungszyklen
· Teach-in Bearbeitung
· Werkzeuginspektion
· USB Plug and Play Anschluss
· DNC über RS232
· Flash-Speicher 128 MB
Abbildung zeigt KE 325/2000
Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach.
| Drehdurchmesser | 402 mm |
| Drehlänge | 750 mm |
| Steuerung | FAGOR 8037 |
| Drehdurchmesser über dem Planschlitten | 245 mm |
| Drehdurchmesser über Bettschlitten | 380 mm |
| Bettbreite | 250 mm |
| Spindelaufnahme | A2-5 |
| Spindeldrehzahl | 40~2800 (3 Stufen) 1/min. |
| Spindelbohrung | 42 mm |
| Reitstockpinolendurchmesser | 58 mm |
| Reitstockpinolenhub | 180 mm |
| Reitstockpinolenaufnahme | 4 MK |
| max. Länge des Werkstücks | 750 mm |
| Antriebsleistung | 4 kW |
| Maschinengewicht ca. | 1050 kg |
| Raumbedarf ca. | 2000x1115x1670 (LxBxH) mm |

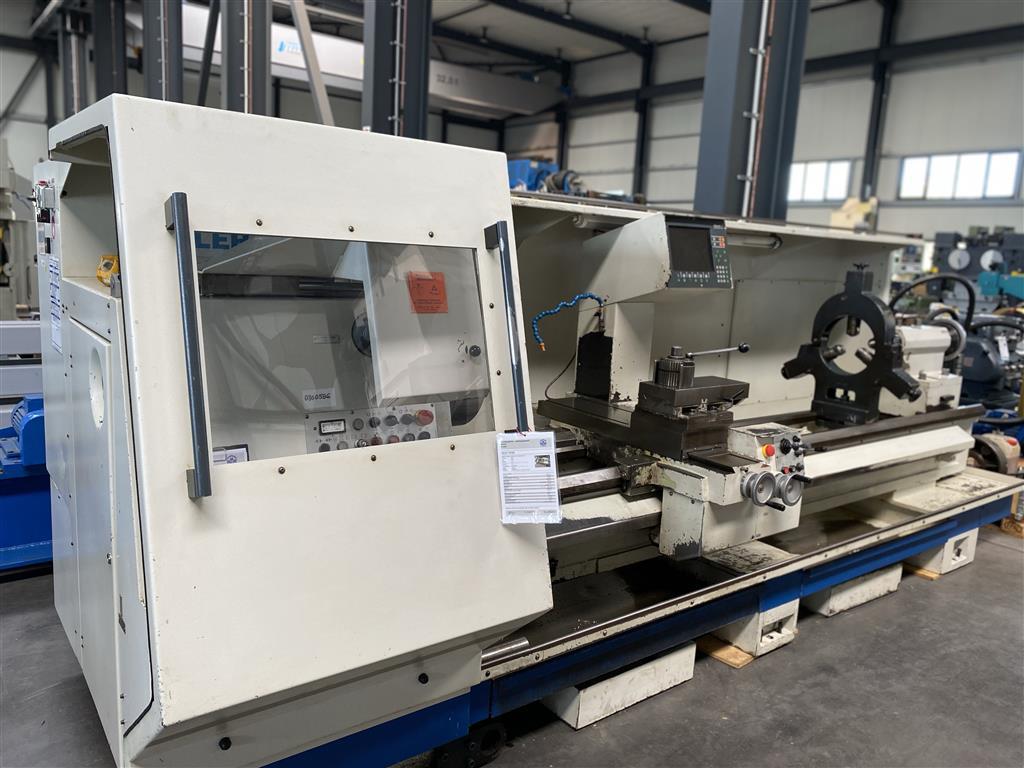

Präzisionsdrehmaschine mit Zyklenautomatik
weitere Merkmale:
Spindelkopf nach DIN 55027 Gr. 11
Werkzeugsystem Multifix
Gewindeschneiden: Metrisch Gewinde 0,1 – 250mm, Zoll Gewinde 1/4 – 56, Modul Gewinde 0,125 – 28 und DP Gewinde 1 – 224
Dreibackenfutter Ø 400mm, manuell
Kröpfung Länge 160mm
Reitstock mit mitlaufender Spitze, Verschiebung Reitstock max. 3000mm
Aufbau:
Spindel über 2-stufiges Zahnradgetriebe in Verbindung mit regelbaren Drehstromhauptantrieb
einsatzgehärtete und feinstgeschliffene Zahnräder
Präzisionslagerung der Hauptspindel sorgt für höchste Rundlaufgenauigkeit
Der Support sitzt auf 90° Prismenführung.
automatische Zentralschmierung
Kühlmittelbehälter mit Zuführung und Pumpe
Zubehör:
1x Lünette Ø 300mm
1x Planscheibe Ø 400mm
div. mitlaufende Spitze
2x div. Mitnehmerspitzen (vergleichbar siehe Foto)
| Drehdurchmesser über Bett | mm |
| Drehdurchmesser über dem Planschlitten | mm |
| Drehlänge | 3050 mm |
| Umlaufdurchmesser über Bett | 810 mm |
| Umlaufdurchmesser über Schlitten | 510 mm |
| Spitzenweite | ca.3000 mm |
| Spitzenhöhe | 400 mm |
| Umlaufdurchmesser | über Kröpfung: 850 mm |
| Planschlittenweg | 410 mm |
| Steuerung | Sinumerik 805 Weiler |
| Drehzahl | 1 – 450 und 4 – 1800 U/min |
| Spindeldurchlass | Ø 106 mm |
| Werkstückgewicht zwischen Spitzen max. | 3400 kg |
| Betriebsstunden Einschaltstunden | 23492 h |
| Reitstockaufnahme ISO | MK 6 |
| Reitstockpinolenhub | 225 mm |
| Drehmoment | 3150 Nm |
| Gesamtleistungsbedarf | 26 kW |
| Maschinengewicht ca. | 6,9 t |
| Abmessung Maschine ca. LxBxH | 4,8 x 2,0 x 1,85 m |
Suchen Sie eine hochwertige und zuverlässige Zyklendrehmaschine, die modernen Produktionsansprüchen gerecht wird? Das CNC-Drehmaschinenmodell ZDM der Marke KRAFT bietet Ihnen genau das: höchste Präzision, robuste Bauweise und Effizienz für Ihre Werkstatt oder Ihr Produktionsunternehmen.
Die Zyklendrehmaschinen der ZDM-Serie sind speziell darauf ausgelegt, präzise und gleichmäßige Ergebnisse zu liefern. Mit fortschrittlicher CNC-Technologie und hochwertiger Verarbeitung ist dieses Modell bestens geeignet für wiederholgenaue Bearbeitungen. Die ZDM-Serie überzeugt durch Langlebigkeit, einfache Bedienung und die Flexibilität, unterschiedlichste Werkstücke präzise zu bearbeiten.
Ob für die Serienproduktion, Einzelteilefertigung oder Reparaturarbeiten – mit einer KRAFT ZDM Zyklendrehmaschine verfügen Sie über das ideale Werkzeug. Unsere Experten unterstützen Sie von der Auswahl über die Lieferung und Inbetriebnahme bis zur Schulung Ihres Teams.
Steigern Sie Ihre Produktionsqualität mit der KRAFT ZDM Zyklendrehmaschine! Lassen Sie sich von uns beraten und fordern Sie ein maßgeschneidertes Angebot an. Unsere Maschinenexperten freuen sich, Ihnen die ideale Lösung für Ihre Anforderungen zu präsentieren. Kontaktieren Sie uns jetzt und erfahren Sie mehr über die Vorzüge der KRAFT ZDM Zyklendrehmaschine.
|
ZDM 400 |
ZDM 400i |
ZDM 500i |
ZDM 500 |
|
| Drehdurchmesser über Bett (mm) |
400 |
500 | ||
| Bettbreite (mm) |
300 |
400 |
||
| Max. Länge des Werkstücks (mm) |
750/1000 |
750/1000/ |
||
| Max. Umlaufdurchmesser über Querschlitten (mm) |
200 |
280 |
||
| X-Achsen Verfahrweg (mm) |
225 |
280 |
||
| Z-Achsen Verfahrweg (mm) |
620/870 |
680/930/1430/1930[1] |
||
| Spindelaufnahme |
A2-6/D6 |
A2-5 |
A2-8 |
D8 |
| Futtergröße (mm) |
200 |
165 |
250 |
|
| Konus der Spindelnase |
MK6 |
MK5 |
1:20 |
|
| Spindelbohrung (mm) |
52 |
40 |
82 |
|
| Spindeldrehzahl (U/min) |
20-650 75-2500 |
200-3500 |
30-3000[2] |
7-135/30-550/ 110-2200 |
| Getriebestufen |
2-stufen |
stufenlos |
stufenlos |
3-stufen |
| Frequenzgeregelter Drehstrommotor (kW) |
5.5 |
11/15 |
7.5 | |
| Eilgang X/Z (m/min) |
4/5 |
4/8 |
||
| Wiederholgenauigkeit des Werkzeugwechslers (mm) |
0.008 |
|||
| Werkzeugwechselzeit mit 4-fach Werkzeugrevolver (s) |
2.4 |
|||
| Werkzeugwechselzeit mit 6-fach Werkzeugrevolver (s) |
3.0 |
|||
| Reitstockpinolendurchmesser (mm) |
63 |
75 |
||
| Reitstockpinolenhub (mm) |
130 |
150 |
||
| Reitstockpinolenaufnahme (MK) |
4 |
5 |
||
| Netto-Gewicht (kg) |
1800/1950 |
2550/2600/2700/2800 |
||
| Maschinengröße LxBxH (mm) |
2300×1480×1520 |
2580 / 2830 / 3330 / 3830 ×1750×1620 |
||
[1] 1430/1930 nur bei ZDM 500
[2] Elektromotor

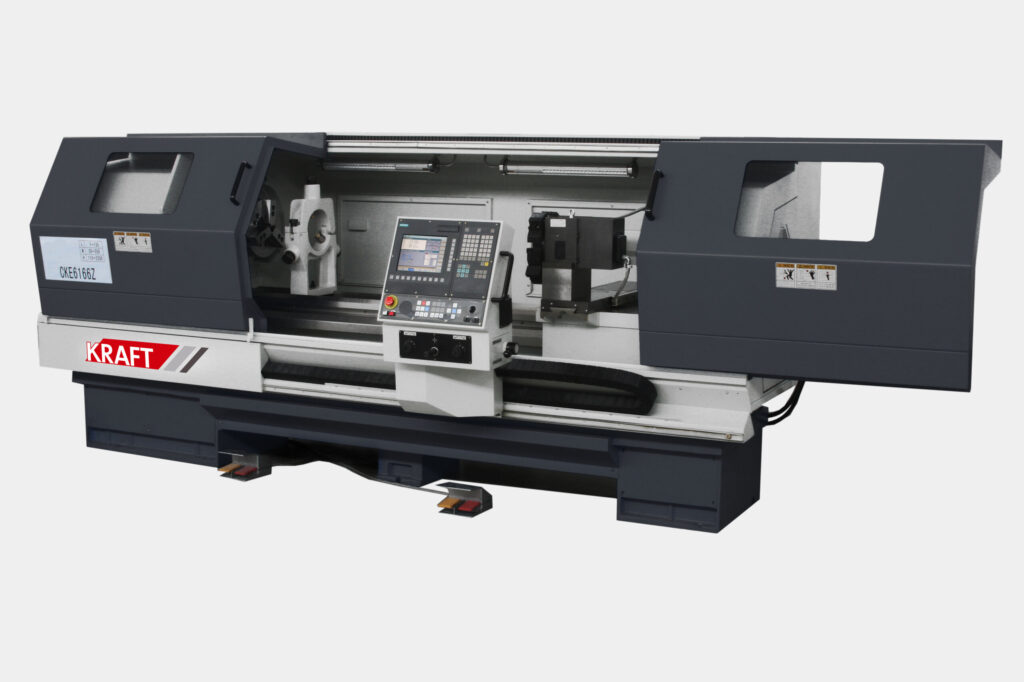

Die CNC-Zyklendrehmaschine KRAFT Modell ZDM setzt neue Maßstäbe für Präzision und Effizienz und bietet ein hervorragendes Preis-Leistungs-Verhältnis. Diese leistungsfähige Maschine ist speziell auf die steigenden Anforderungen von Drehereien, Werkzeugbauern und mechanischen Betrieben zugeschnitten – ideal auch für Ausbildungsstätten, die ihren Auszubildenden modernste Technik näherbringen möchten.
Mit der KRAFT ZDM erhalten Sie eine robuste und vielseitige Lösung, die durch technische Innovation und anwendungsfreundliche CNC-Steuerung überzeugt. Ausgestattet mit einer Siemens 828 Steuerung und der komfortablen Werkstattprogrammierung SHOPTURN, ermöglicht die Maschine sowohl eine dialoggestützte Programmierung als auch eine Vielzahl automatisierter Bearbeitungszyklen, was die Effizienz und Flexibilität im Arbeitsprozess erheblich steigert.
Mit einer ergonomisch gestalteten Bedienkonsole, verfahrbaren Bedienpulten und zwei elektronischen Handrädern bietet die KRAFT ZDM eine komfortable und intuitive Benutzerführung. Die automatische Zentralschmierung sorgt dabei für ein hohes Maß an Zuverlässigkeit und verringert den Wartungsaufwand.
Profitieren Sie von einer Zyklendrehmaschine, die auf die heutigen und zukünftigen Anforderungen Ihrer Produktion vorbereitet ist – sei es für kleine Losgrößen, Einzelteile oder komplexe Werkstücke. Die KRAFT ZDM ist die perfekte Wahl für Unternehmen, die Wert auf Leistung, Qualität und ein attraktives Preis-Leistungs-Verhältnis legen.
Jetzt Angebot anfordern und Ihre Fertigung optimieren!
| ZDM 560 | ZDM 660 | |
| Drehdurchmesser über Bett (mm) | 560 | 660 |
| Bettbreite (mm) | 400 | |
| Max. Länge des Werkstücks (mm) | 750/1000/1500/2000 | |
| Max. Umlaufdurchmesser über Querschlitten (mm) | 330 | 430 |
| Max. Werkstückgewicht zw. Spitzen (kg, max. 45 rpm) | 400 | |
| Max. Werkstückgewicht im Futter (kg) | 50 | |
| X-Achsen Verfahrweg (mm) | 305 | |
| Z-Achsen Verfahrweg (mm) | 680/930/1430/1930 | |
| Vorschub X/Z (mm/min) | 0.01-3000/0.01-6000 | |
| Eilgang X/Z (m/min) | 4/8 | |
| Spindelaufnahme | D8 | |
| Futtergröße (mm) | 250 | 315 |
| Konus der Spindelnase | 1:20 | |
| Spindelbohrung (mm) | 82 | |
| Spindeldrehzahl (U/min) | 7-135 | |
| 30-550 | ||
| 110-2200 | ||
| Getriebestufen | 3-stufig | |
| Drehmoment (NM) | 1300 | |
| Schnittkraft (N) | 12000 | |
| Wiederholgenauigkeit des Werkzeugwechslers (mm) | 0.008 | |
| Werkzeugwechselzeit mit 4-fach Werkzeugrevolver (s) | 2,4 | |
| Werkzeugwechselzeit mit 6-fach Werkzeugrevolver (s) | 3.0 | |
| Werkzeugschaft (mm) | 25×25 | |
| Reitstockpinolendurchmesser (mm) | 75 | |
| Reitstockpinolenhub (mm) | 150 | |
| Reitstockpinolenaufnahme (MK) | MK5 | |
| Netto-Gewicht (kg) | 2600/2650/ | 2700/2750/ |
| 2750/2850 | 2850/2950 | |
| Frequenzgeregelter Drehstrommotor (kW) | 7,5/11 | |
| Maschinengröße LxBxH (mm) | 2580×1750×1620 | |
| 2830×1750×1620 | ||
| 3330×1750×1620 | ||
| 3830×1750×1620 | ||
Mit Steuerungssystemen von Siemens, Fanuc oder Fagor und einer robusten Konstruktion sind die Kraft-Zyklendrehmaschinen auf Effizienz und Langlebigkeit ausgelegt. Profitieren Sie von hoher Leistung bei anspruchsvollen Zerspanungsaufgaben und reduzieren Sie so die Bearbeitungszeit und Kosten in Ihrem Betrieb.
Umfassender Service für reibungslose Integration
Wir unterstützen Sie nicht nur bei der Auswahl der richtigen Maschine, sondern bieten Ihnen auch umfangreiche Serviceleistungen:
Jetzt unverbindlich beraten lassen oder Angebot anfordern!
Nutzen Sie die Chance, Ihre Produktion mit einer Zyklendrehmaschine von Kraft zu optimieren. Kontaktieren Sie uns für eine persönliche Beratung oder fordern Sie direkt ein Angebot an. Gerne organisieren wir eine Besichtigung der Maschine bei uns oder bei Ihnen vor Ort.
Wir garantieren eine außerordentlich hohe Beratungskompetenz durch 15 Jahre Spezialisierung auf Schleif-, Dreh- und Fräsmaschinen!
