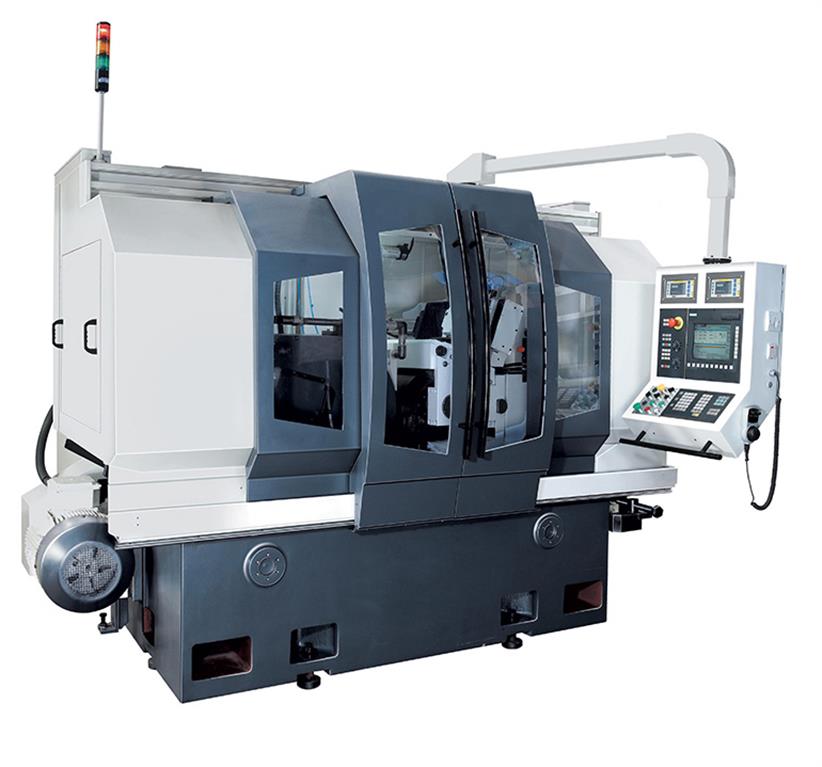

Die Jaguar CLG 5025 ist eine spitzenlose Rundschleifmaschine, die in technischer Zusammenarbeit mit TGS, USA, entwickelt wurde. Diese Maschine erfüllt die Anforderungen an eine hochproduktive Rundschleifbearbeitung. Sie eignet sich sowohl für das Infeed- als auch das Thru-Feed-Schleifen von kleinen bis mittelgroßen Teilen.
Ein zentrales Merkmal der Jaguar CLG 5025 ist ihre große Schleifscheibengröße von Ø610mm. Dadurch wird die Anzahl der Aufbauten reduziert und die Zykluszeit verbessert, insbesondere beim CLG 5025-Modell. Die Maschine kann für verschiedene Komponenten mit Automatisierung ausgestattet werden und ist ideal für das Schleifen von Bauteilen wie Motorventilen, Torsionsstäben, UJ-Kreuzen und Kompressorwellen geeignet.
Technische Daten der CLG 5025 (TG):
– Maschinenkonzept: Feststehender Schleifkopf
– Kapazität:
– Mindest- und Höchstdurchmesser: 2-60 mm
– Maximale Länge beim Einstechschleifen: 195/145/245 mm
– Zentrierhöhe des Schleifkopfs vom Boden: ca. 1050 mm
– Schleifscheibenkopf:
– Schleifscheibengröße: 610 x 150 x 304.8 mm
– Mindest-Durchmesser (d): 370/410/370 mm
– Maximale Raddrehzahl: 45 m/s
– Leistung Schleifscheibe: 11 kW (15 kW)
– Regelscheibenkopf:
– Regelscheibengröße: 305 x 200/150/250 x 127 mm
– Mindest-Durchmesser (d): 240 mm
– Drehzahlbereich: 10-210 U/min
– Neigungswinkel der Regelscheibe: -3° bis +5°
– Motorleistung Regelscheibe: 1.5 kW
– Einstech-Schieber:
– Auflösung: 0.0001 mm
– Mindestincrement/Puls: 0.0005 mm
– Schwenkbereich des Einstech-Schiebers: ±1°
– Servomotor: 12 Nm
– Führungsart: Anti-Friction-LM-Führungsschienen
– Schleifscheiben-Dresser (2-Achsen-CNC):
– Auflösung: 0.001 mm
– Servomotor: 4 Nm für beide Achsen
– Regelscheiben-Dresser (Kopier-Templat-Design):
– Hülse-Durchmesser: 50 mm
– Vorschubbewegungszunahme: 0.005 mm pro Durchmesser
– Traverse-Bewegungsgeschwindigkeit: 50-500 mm/min
– Steuerungssystem: FANUC / SIEMENS
– Betriebsspannung: 415 ± 10% AC, 3-phasig
– Abmessungen (L x B x H): variiert je nach Konfiguration
– Maschinengewicht (ca.): 6000 kg
Die CLG 5025 (TG) ist eine spitzenlose Rundschleifmaschine mit einer beeindruckenden Kapazität, die sich ideal für kleine bis mittelgroße Werkstücke eignet. Mit einer leistungsstarken Schleifscheibe und einer präzisen Regelscheibe bietet diese Maschine hohe Produktivität und Genauigkeit. Sie verfügt über moderne CNC-Steuerungssysteme von namhaften Herstellern wie FANUC oder SIEMENS.
Der Einsatzbereich der CLG 5025 (TG) umfasst eine Vielzahl von Werkstücken, wie z.B. Motorventile, Hydraulikspulen und mehr. Unsere umfassenden Serviceleistungen umfassen die Prüfung von Fördermaßnahmen, Finanzierungsoptionen, Montage und Schulung. Als führender Anbieter im Maschinenbau bieten wir maßgeschneiderte Lösungen für individuelle Anforderungen. Kontaktieren Sie uns gerne für weitere Informationen oder besuchen Sie uns auf der Grinding Hub Messe, um die CLG 5025 (TG) persönlich kennenzulernen.
Schleifdurchmesser max. | 3-120 mm |
Regelscheibenbreite | 610 x 250 mm |
Schleifscheiben-Breite max. | 305 x 200 / 250 mm |
Gesamtleistungsbedarf | 22 (30) kW |
Maschinengewicht ca. | t |
Raumbedarf ca. | m |
