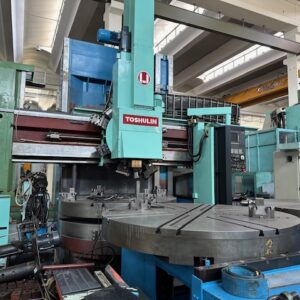

CNC Karusselldrehmaschine gebraucht: TOS Hulin Sks 20

Karusselldrehmaschine – Präzision und Effizienz für Ihre Fertigung

Eine Karusselldrehmaschine ist die ideale Lösung, wenn es um die Bearbeitung großer und schwerer Werkstücke mit höchster Präzision geht. Unsere angebotene Karusselldrehmaschine bietet Ihnen modernste Technologie und maximale Flexibilität für Ihre Produktionsanforderungen.

Hauptmerkmale der Karusselldrehmaschine

  • CNC-Steuerung: SIEMENS 840 D für präzise und intuitive Bedienung.
  • Spindeltischdurchmesser: 2000 mm – ideal für großdimensionierte Werkstücke.
  • Maximaler Schwenkbereich: 2300 mm über dem Bett.
  • Vertikalschlitten: Maximale Durchmesserbearbeitung von 2300 mm und eine Höhe von bis zu 1750 mm.
  • Leistungsstarker Motor: 63 kW für anspruchsvolle Bearbeitungen.
  • Spindeldrehzahl: 2-250 U/min für eine Vielzahl von Bearbeitungsanforderungen.
  • Beweglicher Querbalken für flexible Anpassungen.
  • RAM: 240 x 200 mm mit einem Hub von 1000 mm.
  • Werkzeuganschluss: ISO50, kompatibel mit angetriebenen Werkzeugen bis zu 3000 U/min.
  • Werkzeugwechsel: 15 Plätze für Drehwerkzeuge und 24 Plätze für Fräswerkzeuge für nahtlose Prozesse.
  • Zusätzliche Ausstattung: Fräsköpfe (vertikal und 90°), Späneförderer und Steuerungstastatur.
  • Gewicht: 37,5 t – robust und stabil für anspruchsvolle Einsätze.

Einsatzbereiche und Nutzen

Die Karusselldrehmaschine eignet sich ideal für die Fertigung von Bauteilen in der Schwerindustrie, dem Maschinenbau und der Energiebranche. Sie wird unter anderem für die Bearbeitung von Turbinenkomponenten, Schwungrädern, großen Wellen und Flanschen eingesetzt. Dank der hohen Motorleistung, des großen Schwenkbereichs und der angetriebenen Werkzeuge können Sie mit dieser Maschine sowohl Drehen als auch Fräsen in einer Maschine durchführen – dies reduziert die Rüstzeiten und erhöht Ihre Effizienz erheblich.

Ihre Vorteile auf einen Blick

  • Präzision und Flexibilität: Bearbeiten Sie Werkstücke unterschiedlicher Größe und Geometrie mühelos.
  • Effizienzsteigerung: Kombinieren Sie Dreh- und Fräsarbeiten in einer Maschine.
  • Modernste Steuerung: Die SIEMENS 840 D sorgt für eine intuitive Bedienung und maximale Kontrolle.
  • Hohe Wirtschaftlichkeit: Dank reduzierter Bearbeitungszeiten und vielseitiger Einsatzmöglichkeiten.

Warum diese Karusselldrehmaschine die richtige Wahl ist

Mit ihrer robusten Konstruktion, dem leistungsstarken Motor und den umfangreichen Werkzeugoptionen ist diese Karusselldrehmaschine die perfekte Lösung für Unternehmen, die Wert auf Präzision, Effizienz und Vielseitigkeit legen. Der bewegliche Querbalken und die angetriebenen Werkzeuge bieten maximale Flexibilität für Ihre Produktionsprozesse.

Jetzt mehr erfahren – Kontaktieren Sie uns!

Steigern Sie Ihre Produktivität und setzen Sie auf Präzision und Zuverlässigkeit. Fordern Sie noch heute ein unverbindliches Angebot an oder lassen Sie sich von unserem Expertenteam beraten.

👉 Kontaktieren Sie uns jetzt, um Ihre Produktion auf das nächste Level zu heben!

CNC: SIEMENS 840 D
Durchmesser des Spindeltisches: 2000 mm
Spindelachsensteuerung: über eigenen Motor
zulässiger Rotationsdurchmesser: 2300 mm
max. Drehdurchmesser mit Vertikalschlitten: 2300 mm
Max. Drehhöhe mit Vertikalschlitten: 1750 mm
Motorleistung: 63 Kw
Drehgeschwindigkeit: 2-250 U/min
bewegliche Traverse: .
Anzahl der Schlitten: 1
RAM: 240 x 200 mm
RAM-Hub: 1000 mm
Motorisierte Werkzeuge: .
Werkzeuganschluss: ISO50
Werkzeugdrehzahl: 3000 U/min
Werkzeugwechsler: 15 Plätze zum Drehen + 24 Plätze zum Fräsen
Bedienfeld: .
Späneförderer: .
Gewicht: 37,5 Tonnen
Jahr: CE-gekennzeichnet
Anmerkungen: Nr. 03 + 01 Paletten
Anmerkung 2: Vertikaler Fräskopf
Bemerkung 3: 90° Fräskopf

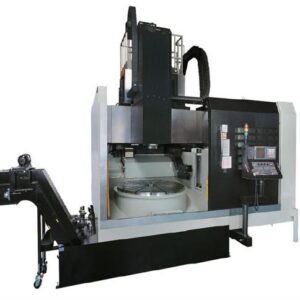

CNC Karusselldrehmaschine neu: KRAFT YS-VL-1000 | YS-VL-1200 | YS-VL-1600 | YS-VL-2000

Präzision und Leistung: Die Karusselldrehmaschinen von KRAFT

Entdecken Sie die kraftvollen und hochpräzisen Karusselldrehmaschinen der Baureihe KRAFT YS-VL, ideal für anspruchsvolle Drehbearbeitungen großer Werkstücke. Diese Modelle – YS-VL 1000, YS-VL 1200, YS-VL 1600 und YS-VL 2000 – bieten Ihnen innovative Technologie kombiniert mit höchster Effizienz. Dank der robusten Konstruktion und dem stabilen Maschinenbett liefern sie eine erstklassige Oberflächenqualität, auch bei besonders schweren oder großformatigen Werkstücken.

Leistungsmerkmale der KRAFT Karusselldrehmaschinen

  • Vielseitige Anwendungsmöglichkeiten: Optimal für komplexe Drehbearbeitungen in Branchen wie Maschinenbau, Energie, und Luft- und Raumfahrt.
  • Hohe Präzision und Effizienz: Durch modernste CNC-Steuerung und leistungsstarke Antriebe sorgen die KRAFT Karusselldrehmaschinen für genaue und wiederholbare Ergebnisse.
  • Großer Arbeitsbereich: Modelle mit Drehdurchmessern von 1000 mm bis 2000 mm ermöglichen die Bearbeitung unterschiedlichster Werkstückgrößen.
  • Langlebigkeit und Robustheit: Die Konstruktion gewährleistet einen störungsfreien Dauerbetrieb und minimiert den Wartungsaufwand.

Profitieren Sie von einer flexiblen und auf Ihre Anforderungen abgestimmten Karusselldrehmaschine, die Ihre Produktionsprozesse auf ein neues Niveau hebt.

Jetzt Beratung anfragen und Ihre ideale Karusselldrehmaschine finden!

Kontaktieren Sie unser Expertenteam für eine umfassende Beratung und lassen Sie sich ein individuelles Angebot erstellen. Unsere erfahrenen Fachleute unterstützen Sie bei der Auswahl der passenden Karusselldrehmaschine und beantworten gerne Ihre Fragen. Fordern Sie noch heute Ihr Angebot an und profitieren Sie von einer Maschine, die Qualität und Effizienz vereint!

Modell YS-VL-1000 YS-VL-1200 YS-VL-1600 YS-VL-2000
Planscheibendurchmesser 1000 mm 1250 mm 1600 mm 2000 mm
Umlaufdurchmesser 1350 mm 1600 mm 2000 mm 2500 mm
Drehhöhe 1070 mm 1350 mm 1350 mm 1700 mm
max. Drehdurchmesser 1150 mm 1350 mm 1800 mm 2300 mm
Tischbelastung 4 t 5 t 8 t 10 t
Tischdrehgeschwindigkeit 2 – 600 U/min 2 – 300 U/min 2 – 250 U/min 2 – 200 U/min
Drehmoment an der Planscheibe 10000 Nm 12500 Nm 18500 Nm 54000 Nm
Verfahrweg (vertikal) des Stößels 800 mm 900 mm 900 mm 1000 mm
Verfahrweg (horizontal) des Stößels 1350 mm 1475 mm 1650 mm 2275 mm
Stößelabmessungen 230 x 230 mm 250 x 250 mm 250 x 250 mm 280 x 280 mm
Eilgang in X-und Z-Richtung 10/12 m/min 10/12 m/min 10/12 m/min 10/10 m/min
Arbeitsvorschub 0,1 – 50 mm/U
Vorschubgeschwindigkeit 0 – 1260 mm/min
Werkzeugwechsler 12 (C-Achse mit 16)
Werkzeugaufnahme
Antriebsleistung – Spindelmotor 37/45 kW 37/45 (60/75 opt.) kW 37/45 (60/75 opt.) kW 37/45 (60/75 opt.) kW
Maschinenhöhe 5330 mm 5500 mm 5500 mm 6600 mm
Maschinenlänge 4600 mm 4700 mm 5050 mm 4950 mm
Maschinenbreite 5500 mm 5800 mm 6300 mm 7320 mm
Maschinengewicht ca. 24000 kg 32000 kg 35000 kg 51000 kg
Wiederholgenauigkeit 0,005 mm
Hydraulikmotor 3,75 kW
Servomotor X-Achse 7 kw
Servomotor Z-Achse 7 kw
Kühlmittelpumpenmotor 1,5 / 1,1 kW
Gesamtanschlusswert 75 kva 80 kva 80 kva 140 kva
CNC Steuerung Siemens/Fanuc/Fagor , CE-Ausführung , Technische Dokumentation in deutscher Sprache , Nivellierelemente , Späneförderer mit Spänebehälter , Automat. Schmiersystem , Kühlmitteleinrichtung , Kühlmitteltank 700 Liter, Werkzeugwechsler 16-fach , Ölabscheider , Teil-Umhausung , 4-Backen Planscheibe Ø s. oben , Maschinenleuchte , Signallampe 3-farbig , Wärmetauscher für den Schaltschrank , Hydraulikaggregat , Getriebstufen, automatisch schaltend , Getriebe , autom. Ausgleichsgewicht für die Z-Achse , Maschinenwerkzeug ,

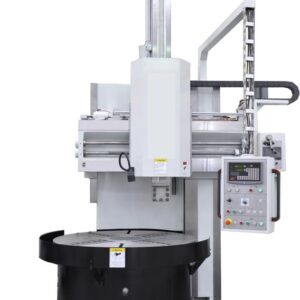

Konventionelle Karusselldrehmaschine KRAFT KDM-K 12| KDM-K 16| KDM-K 20 | KDM-K 23 | KDM-K 26

Konventionelle Karusselldrehmaschine – KRAFT KDM-K Serie für Präzision und Leistung

Die Konventionelle Karusselldrehmaschine der KRAFT KDM-K Serie bietet Ihnen höchste Zuverlässigkeit und Präzision für anspruchsvolle Bearbeitungen großer Werkstücke. Mit Modellen wie der KDM-K 12, KDM-K 16, KDM-K 20, KDM-K 23 und KDM-K 26 ist diese Maschinenreihe besonders für Anwendungen geeignet, bei denen Genauigkeit und Robustheit an erster Stelle stehen. Ob im Maschinenbau, der Schwerindustrie oder für spezialisierte Werkstätten – die KRAFT KDM-K Maschinenserie wird auch den höchsten Anforderungen gerecht.

Technische Highlights der KRAFT KDM-K Serie

Jedes Modell der KDM-K Serie ist so konzipiert, dass es selbst schweren Werkstücken standhält und dabei die geforderte Präzision aufrechterhält. Die Maschine bietet:

  • Stabile Bauweise für vibrationsfreie und gleichmäßige Bearbeitung
  • Anpassbare Drehzahloptionen, die eine flexible Bearbeitung verschiedener Materialien ermöglichen
  • Großzügige Spanntische und Tragkraft für die präzise Positionierung großer Werkstücke
  • Manuelle Bedienung für maximale Kontrolle und Anpassungsfähigkeit bei der Werkstückbearbeitung

Die Maschinen der KDM-K Serie kombinieren robuste Bauweise und hohe Benutzerfreundlichkeit. Der einfache Zugang zur Bedienfläche ermöglicht eine komfortable und sichere Handhabung, die auch bei wiederholten Bearbeitungsschritten von Vorteil ist.

Warum eine konventionelle Karusselldrehmaschine der KDM-K Serie wählen?

Mit einer Konventionellen Karusselldrehmaschine von KRAFT entscheiden Sie sich für Qualität und jahrzehntelange Erfahrung im Maschinenbau. Dank der hochwertigen Verarbeitung und des präzisen Finishs der Werkstücke erweisen sich die Maschinen als zuverlässige Begleiter in jeder Produktionsstätte. Die Maschinen der KDM-K Serie lassen sich optimal an spezifische Anforderungen anpassen und bieten dabei höchste Flexibilität und Kontrolle über den gesamten Bearbeitungsprozess.

Jetzt anfragen – Ihr Partner für Qualität im Maschinenbau

Bereit, die Produktivität Ihrer Werkstatt zu steigern? Fordern Sie noch heute ein unverbindliches Angebot an oder lassen Sie sich von unseren erfahrenen Experten individuell beraten. Kontaktieren Sie uns und entdecken Sie die Vorteile der Konventionellen Karusselldrehmaschine der KRAFT KDM-K Serie!

Modell KDM-K 12 KDM-K 16 KDM-K 20 KDM-K 23 KDM-K 26
Planscheibendurchmesser 1000 mm 1400 mm 1800 mm 2000 mm 2300 mm
Umlaufdurchmesser 1200 mm 1600 mm 2000 mm 2300 mm 2600 mm
Drehhöhe 1000 mm 1250 mm 1400 mm 1600 mm 1500 mm
Tischgeschwindigkeit 6,3- 200 m/min 5-160 m/min 3.2-100 m/min 5-160 m/min 2,5- 80 m/min
Getriebestufen 16
max. Werkstückgewicht 3,2 t 5 t 8 t 8 t 8 t
Eilgang des Werzeugträgers 1800 mm/min
Vorschubgeschwindigkeit 0,8-86 mm/min in X-Achse
Verfahrweg (vertikal) des Stößels 650/700 mm 800/1000 mm 800/1000 mm 800/1000/1300 mm 1000/1380 mm
Verfahrweg (horizontal) des Stößels 630 mm 915 mm 1115 mm 1250 mm 1500 mm
max. Vertikalweg des Seitensupportes 900 mm 900 mm 980 mm 980 mm
max. Horizontalweg des Seitensupportes 630 mm 630 mm 500 mm 500 mm
Verfahrweg der Quertraverse 850/1100 mm 890/990/1240/1640 mm 1240/1640 mm
Hauptmotor, Leistung 22 kW 30 kW 37 kW 37 kW
Maschinengewicht ca. 9 t 14 t 18 t 23 t 21 t
Maschinengröße (LxBxH) 2299x2540x3403 mm 2660×26603698 mm 3135x3070x3910 mm 3380x3360x4300 mm 3900x2950x4400 mm
3-Achsen Positionsanzeige , Werkzeughalter 5 fach, Zentralschmierung , Arbeitslampe LED , Bedienwerkzeuge , Bedienungsanleitung in deutscher Sprache , CE-Ausführung , Planscheibe mit 4 Klauenklästen , Europäische Elektrik , Wärmeaustauscher für den Schaltschrank , Verankerungsbolzen und Ausgleichselemente ,
