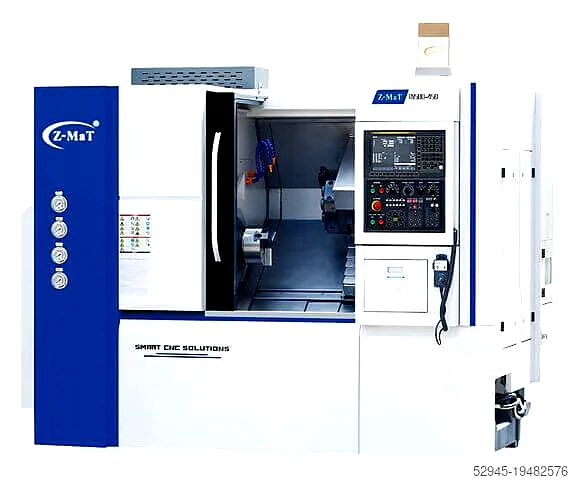

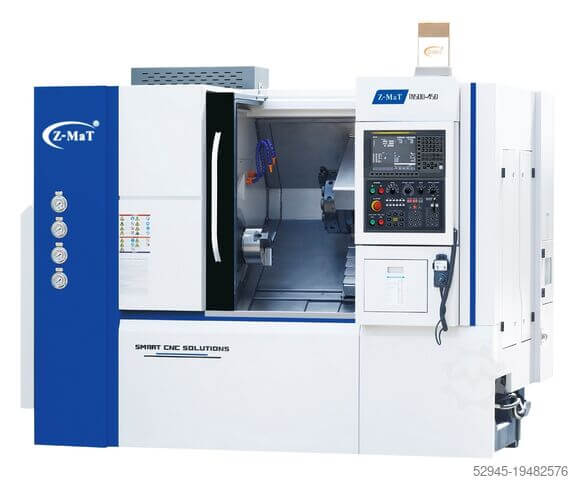

CNC Dreh-Fräszentrum mit Beladeroboter Z-MaT TN500-450n Siemens Shop Turn

Z-MaT TN500-450 Siemens 828 D ShopTurn – CNC-Drehzentrum mit Linearroboter und Magazin

Die Z-MaT TN500-450 ist ein leistungsstarkes CNC-Drehzentrum mit 35° Schrägbett, entwickelt für präzise und effiziente Bearbeitung von Werkstücken in der Serien- und Einzelfertigung. Mit der modernen Siemens 828 D ShopTurn Steuerung und 15″ Touchscreen bietet sie höchste Bedienfreundlichkeit und optimale Prozesskontrolle.

Dank C-Achse mit hydraulischer Bremse und angetriebenen Werkzeugen lassen sich komplexe Dreh- und Fräsoperationen in einer Aufspannung durchführen – für maximale Produktivität und Genauigkeit.

Technische Highlights:

• Steuerung: Siemens 828 D ShopTurn mit 15″ Touchscreen

• Bauweise: 35° Schrägbett für optimale Späneabfuhr und Stabilität

• Reitstock: hydraulisch, mit Pinolenverfahrweg von 100–500 mm

• C-Achse mit hydraulischer Bremse und angetriebenen Werkzeugen (12 Stationen, BMT45)

• Linearrollenführungen auf allen Achsen für hohe Präzision und Langlebigkeit

• Linearroboter mit Magazin für automatisierte Be- und Entladung

Leistungsdaten:

• Max. Schwingdurchmesser: 550 mm

• Max. Drehdurchmesser: 360 mm

• Max. Drehlänge: 450 mm

• Eilgang X/Z: 20/20 m/min

• Spindelbohrung: 86 mm

• Max. Stangendurchmesser: 75 mm

• Spindeldrehzahl: bis 3.000 U/min

• Antriebsleistung: 22/30 kW (Direktantrieb)

• Futterdurchmesser: 254 mm, Spindelnase A2-8

• Revolver: 12 Stationen, alle angetrieben, bis 4.000 U/min, 3 kW pro Werkzeug

Abmessungen & Gewicht:

• Maße (BxTxH): 2,8 × 1,7 × 1,9 m

• Maschinengewicht: ca. 4,8 t

Vorteile auf einen Blick:

• Hohe Bearbeitungsgenauigkeit durch robuste Schrägbettkonstruktion

• Reduzierte Nebenzeiten dank Linearroboter und Werkzeugantrieb

• Flexible Fertigung komplexer Werkstücke durch C-Achse und angetriebene Werkzeuge

• Energieeffizienter Direktantrieb mit hoher Spindelleistung

• Benutzerfreundliche Siemens-Steuerung mit intuitiver Bedienoberfläche

Einsatzbereiche:

Ideal für den Einsatz im Maschinenbau, Automobilzulieferbereich, Werkzeugbau sowie für Präzisions- und Serienfertigung.

max. Umlauf Ø: 550mm
max Dreh Ø: 360 mm
max. Drehlänge: 450 mm
Eilgang X/Z 20/20 m/min
Revolver 12 Stationen BMT45
davon 12 angertrieben
max. Drehzahl 4000U/min, 3 kW

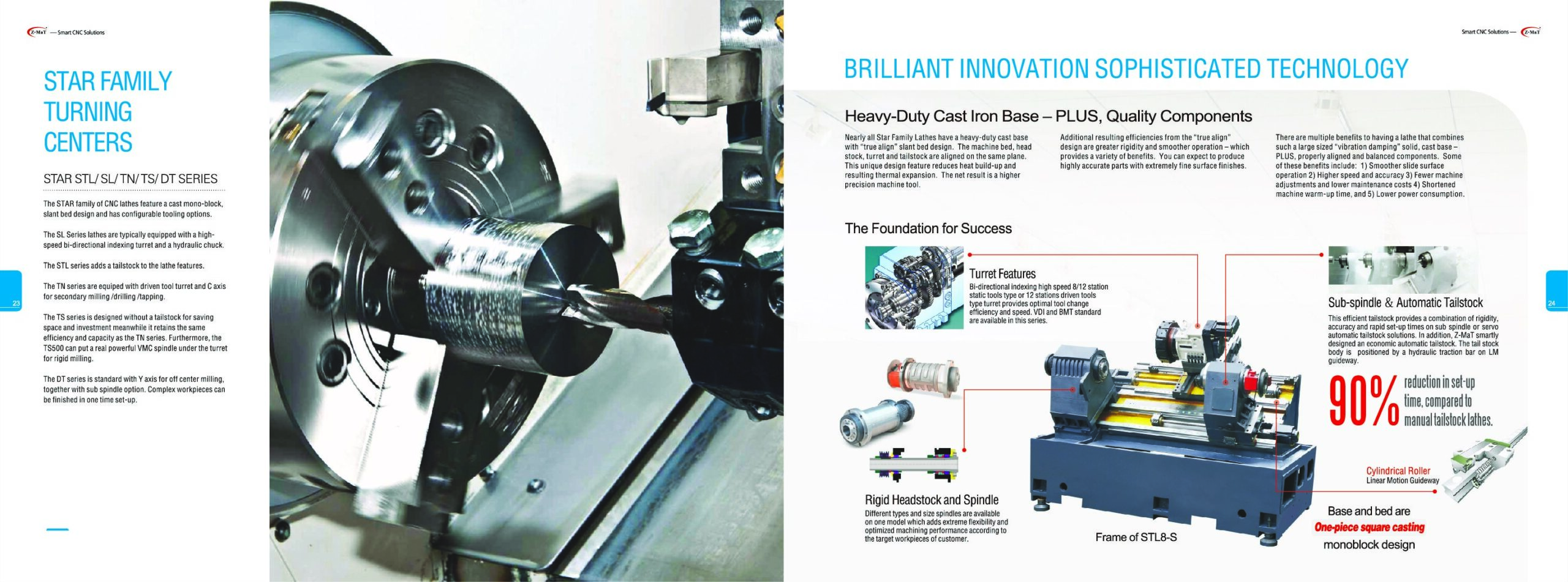

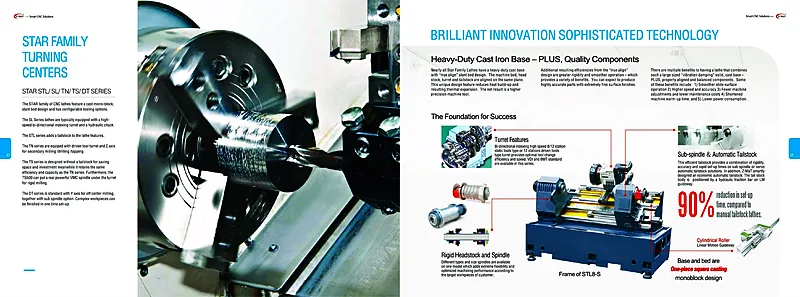

Spindel
Futterdurchmesser 254mm
Spindelnase A2-8
max. Stangendurchmesser 75 mm
Spindelbohrungsdurchmesser 86 mm
Antriebsleistung Direktantrieb 22/30 kW
max. Drehzahl 3.000 U/min
Reitstockdurchmesser 110mm/Mk 5
Reitsockpinole Verfahrweg 100-500mm

Abmessungen (BxTxH) 2,8×1,7×1,9 m
Gewicht: 4,8 t

Maschine mit Linear-Beladeroboter
Video zeigt Linear-Beladeroboter mit anderer Maschine

Standardzubehör
Scharnierband Späneförderer
Ölskimmer
Kühlmitteleinrichtung
Warnleuchte mit 3 Farben
Arbeitsraumbeleuchtung
Zentralschmierung
Programmierbarer Reitstock
Satz weiche Backen
Werkzeuge und Werkzeugkasten
CE-Konformität
Bedienanleitung
