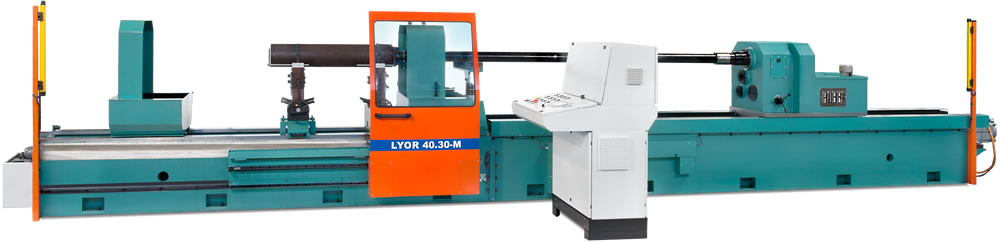

Horizontale Hohnmaschine LYOR

Lagernummer

Fabrikat

ROBBI

Maschinentyp

LYOR

Baujahr

Fabrikneu

Steuerungsart

CNC

Beschreibung
Technische Details
Zubehör
Sonderzubehör
Service und Ersatzteile

Horizontale Hohnmaschinen LYOR zeichnen sich durch ihre Steifigkeit und Leistung aus.

Ein Hydraulikzylinder steuert die Bewegung des Hohnkopfes.
Der drei-phasige Elektromotor wird durch einen Vektor-Inverter gesteuert und servo-belüftet, um die Spindeldrehung zu kontrollieren.
Die Antriebstransmission erfolgt über ein Getriebe, bei dem die Zahnräder gehärtet und geschliffen sind, um hohes Drehmoment und Materialabtrag zu gewährleisten.
Die Programmierung ist dank des Touchscreens sehr einfach.
Die Anzeige aller Arbeitsdaten ermöglicht es dem Bediener, den Arbeitszyklus zu überwachen.

2 Versionen für optimale Ergebnisse

Levigatrice Industriale Orizzontale Lyor Levigatore M Robbi Group

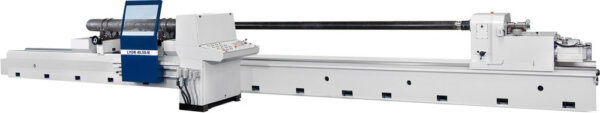

Lyor M

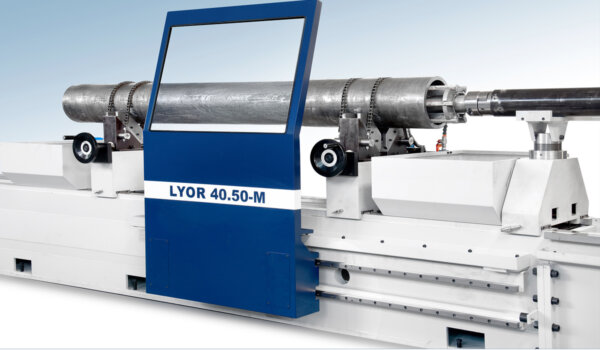

Die Rohre werden auf Prismen geklemmt. Der hydraulische Expansionshonkopf rotiert im Inneren des Bauteils.

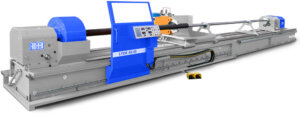

Lyor S – Version mit 2 Spindeln

Neben der Honkopfspindel mit der Honsteinhydraulik dreht eine zweite Spindel in die entgegengesetzte Richtung zum Honkopf.

Vorteile des kontra-rotierenden Bauteils

Das kontra-rotierende Bauteil bietet mehrere signifikante Vorteile, insbesondere wenn es gegen die Drehung des Hohnwerkzeugs arbeitet. Dazu gehören:

Verbesserte Rundheit und Geradheit: Die Gegenrotation sorgt für eine höhere Präzision und verbessert somit die Rundheit und Geradheit des Bohrlochs.
Steigerung der Produktivität: Besonders bei Bauteilen mit kleinen Durchmessern erhöht diese Funktion die Produktivität, indem sie die Bearbeitungszeit verkürzt.
Gleichmäßige Verteilung des Hohnöls: Das Hohnöl wird gleichmäßig und konstant im gesamten Bauteil verteilt, was die Wärmeableitung verbessert. Im Gegensatz dazu konzentrieren sich bei Maschinen ohne Rotation die Wärme und das Hohnöl auf den oberen Teil des Bauteils, wo weniger Hohnöl vorhanden ist.

Spezifikation	M	S
Bett aus normalisiertem elektroschweißtem Stahl mit übergroßen Führungen aus hochfestem Stahl	X	X
Führungen des Kopfes mit Antifriktionsmaterial beschichtet	X	X
Kopf aus normalisiertem elektroschweißtem Stahl	X
Arbeitskopf und beweglicher Kopf aus normalisiertem elektroschweißtem Stahl		X
Getriebe ist ölgeschmiert. Das Getriebe ermöglicht eine höhere Kupplung bei niedrigen Drehzahlen	X	X
Motoren für die Spindel des beweglichen Kopfes und Arbeitskopf-Spindel sind variabel mit Vektor-Inverter	X	X
Manuelle Klemmprismen	X
Hydraulische Klemmvorrichtung mit selbstzentrierendem Backenfutter		X
Hydraulisches Expansionssystem mit infinitesimaler Druckregelung der Schleifsteinbelastung	X	X
Kühlinstallation mit Pumpe und Tank, mit der Möglichkeit, ein Reinigungssystem zu installieren	X	X
Elektrische und elektronische Komponenten sind in einem elektrischen Schrank mit Schutzart IP 55 untergebracht	X	X
Steuerungspanel enthält alle Tasten	X	X
PLC ermöglicht den Betrieb sowohl im automatischen als auch im manuellen Modus	X	X
Hydraulische Powerpack ist von der Maschine getrennt	X	X

Standardausstattung

Spezifikation	M	S
Paar von Prismen zur Rohrklemmung	X
Selbstzentrierendes Backenfutter mit hydraulischer Rohrklemmung		X
1 Stütze für die Erweiterung des Hohnkopfes	X	X
1 fahrbare Stütze für die Erweiterung des Hohnkopfes bei Maschinen mit einer Hohnhublänge größer als 4 Meter	X	X

Technische Spezifikationen

Spezifikation	UM	40.20	40.30	40.40	40.50	40.60	40.70
Bohrdurchmesser (Min. – Max.)	mm	20-400	20-400	20-400	20-400	20-400	20-400
Maximale Rohre Länge	mm	2000	3000	4000	5000	6000	7000
Maximale Hohnkopfstichlänge	mm	3000	4000	5000	6000	7000	8000
Anzahl der Stützvorrichtungen für Hohnkopferweiterung	#	1	1	2	2	2	2
Maschinenlänge	m	9	11	13	15	17	19
Maschinenbreite	m	2,8	2,8	3,4	3,4	3,4	3,4

Auf Anfrage

Spezifikation	M	S
Selbstzentrierende Stützvorrichtungen mit hydraulischer Selbstzentrierung		X
Erweiterung des Hohnkopfes, gesteuert durch ein mechanisches Endanschlag mit mikrometrischer Anpassung	X	X
Hohnköpfe und Schleifsteine (siehe Liste)	X	X
Hohnkopf-Erweiterungen	X	X
Magnetreiniger, Papierrollenreiniger oder kombinierter Magnet- und Papierrollenreiniger	X	X
