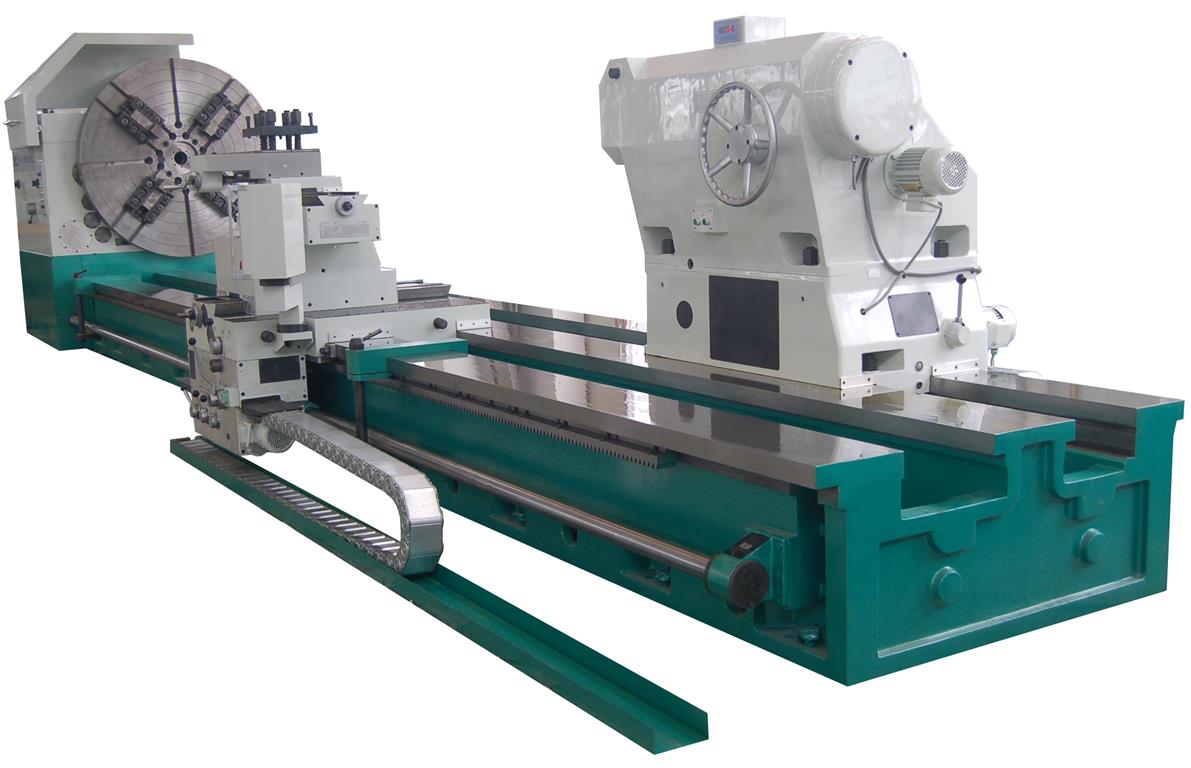

Diese robuste Schwerdrehmaschine mit 3-Bahnenbett ist speziell für die Bearbeitung extrem großer und schwerer Werkstücke konzipiert – bis 80 Tonnen Werkstückgewicht möglich. Dank massiver Gusskonstruktion, hoher Steifigkeit und modernster Technik ist sie ideal für Anwendungen in der Schwerindustrie, dem Energiesektor und dem Großanlagenbau.
Drehdurchmesser über Bett: von 1600 mm bis 2400 mm
3-Bahnenbett mit hoher Tragfähigkeit und Laufruhe
Bettführungen & Zahnräder: gehärtet und geschliffen – für höchste Präzision
Siemens-Elektrik: bewährte Qualität bei Steuerung und Komponenten
Automatischer Vorschub beim Obersupport – produktives Arbeiten
Monoblock-Gusskonstruktion mit Bettbreite von 1600 mm – optimale Steifigkeit bei Werkstücken bis 32 t (optional 80 t)
Leistungsstarker Spindelmotor mit wahlweise 80 kW oder 110 kW
Drehlängen bis zu 16 m – individuell konfigurierbar
Eilgang längs und quer für reduzierte Nebenzeiten
Automatisches Zentralschmiersystem für geringe Wartung
Hoher Drehzahlbereich bis 160 U/min für flexible Bearbeitungen
Motorisierter Reitstock für komfortables Handling schwerer Werkstücke
Auch mit CNC-Steuerung erhältlich – Siemens, Fanuc oder Fagor
Umfangreiches Sonderzubehör für maximale Produktivität
Attraktive Finanzierung: Leasing und Mietkauf über ABC Leasing
Rundum-Service: Lieferung frei Haus, Montage, betriebsbereite Übergabe & Schulung
Jetzt anfragen – wir beraten Sie gern zu Ihrer neuen Schwerdrehmaschine für höchste Ansprüche!
| Technische Daten | KHL-160 | KHL-180 | KHL-200 | KHL-220 |
| Drehdurchmesser über Bett | 1600 mm | 1800 mm | 2000 mm | 2200 mm |
| Drehdurchmesser über Support | 1250 mm | 1450 mm | 1650 mm | 1850 mm |
| Drehlänge | 3000–16000 mm (alle Modelle) | |||
| Bettbreite | 1600 / 2100 mm (alle Modelle) | |||
| Werkstückgewicht | 32 t (Option: 40 t, 64 t, 80 t) (alle Modelle) | |||
| Spindelbohrung | 85 mm (alle Modelle) | |||
| Spindelaufnahme | 120 mm, Kegel 1:7 (alle Modelle) | |||
| Spindeldrehzahl | 0,86–160 U/min (alle Modelle) | |||
| Gewindeschneiden (metrisch) | 2–40 mm (alle Modelle) | |||
| Gewindeschneiden (Modul) | 1,5–20 mm (alle Modelle) | |||
| Längsvorschub | 0,125–4,8 mm (alle Modelle) | |||
| Planvorschub | 0,063–2,4 mm (alle Modelle) | |||
| Verfahrweg Oberschlitten (quer) | 700 / 900 mm (alle Modelle) | |||
| Verfahrweg Oberschlitten (längs) | 600 mm (alle Modelle) | |||
| Drehmeißel-Schaftquerschnitt | 70 × 70 mm (alle Modelle) | |||
| Reitstock – Pinolendurchmesser | 300 / 500 mm (alle Modelle) | |||
| Reitstockaufnahme | 100 mm, Kegel 1:7 (alle Modelle) | |||
| Pinolenhub | 300 mm (alle Modelle) | |||
| Lünette geschlossen / offen | 400–750 mm / 650–1200 mm (alle Modelle) | |||
| Hauptantriebsmotor | 80 / 110 kW (alle Modelle) | |||
| Modell | KHL-160 | KHL-180 | KHL-200 | KHL-220 |
|---|---|---|---|---|
| 4-Backenfutter Durchmesser | 1000 – 1600 mm | |||
| Lünette Durchmesser | 400 – 750 mm | |||
| kompl. Kühlmitteleinrichtung | ||||
| Nivellierelemente | ||||
| Festanschlag längs | ||||
| Halogenleuchte | ||||
| Bedienwerkzeuge | ||||
| techn. Dokumentation in deutscher Sprache | ||||
| motorisierter Reitstock | ||||
| offene Lünette | 650-1200 mm | |||
| CE-Ausführung |
Weitere optionale Leistungen:
✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
