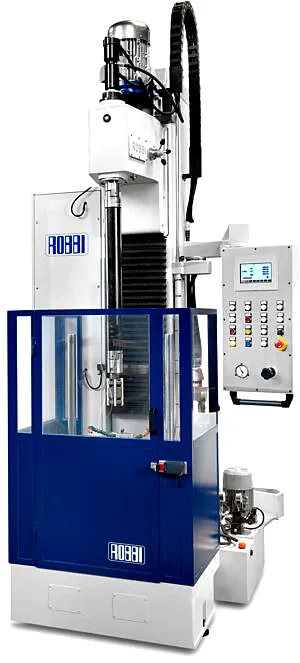

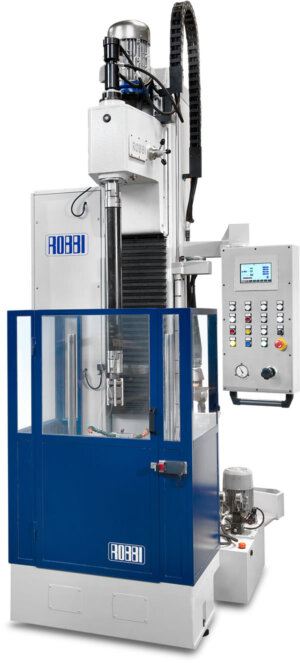

Vertikale Hohnmaschine: Präzision und Effizienz für Ihre Fertigung
Unsere vertikale Hohnmaschine bietet zahlreiche Vorteile gegenüber horizontalen Systemen und ist die ideale Lösung für die präzise Bearbeitung Ihrer Werkstücke.
Hauptmerkmale:
- Verbesserte Rundheit: Durch die vertikale Ausrichtung erzielen Sie eine höhere Rundheit der Bohrungen im Vergleich zum horizontalen Honen.
- Reduzierter Kühlmittelverbrauch: Die Konstruktion minimiert den Kühlmittelabfluss, was zu einer effizienteren Nutzung und geringeren Kosten führt.
- Gleichmäßigere Durchmesser: Die vertikale Bewegung des Honwerkzeugs gewährleistet eine gleichmäßigere und präzisere Durchmesserbearbeitung.
Technische Vorteile:
- Einfache Anpassung der Endposition: Die Endlagenverstellung des Kopfes erfolgt bequem über das Bedienfeld, was die Bedienung erleichtert.
- Robuste Konstruktion: Die starken Kopfspindeln sind auf Rollschuhen gelagert, was für Stabilität und Langlebigkeit sorgt.
- Präzise vertikale Bewegung: Ein Kugelumlaufsystem steuert die vertikale Bewegung des Honwerkzeugs für höchste Präzision.
- Effizientes Abrichten: Das hydraulische System ermöglicht ein sofortiges und gleichmäßiges Abrichten der Honsteine, was die Bearbeitungszeit verkürzt.
- Schneller Materialabtrag: Die Maschine entfernt schnell und effizient größere Materialmengen, ohne die engen Toleranzen und die Präzision zu beeinträchtigen.
- Optimiertes Kühlsystem: Ein zentrales Kühlsystem mit der Möglichkeit zur Integration von Reinigungs- und Kühlsystemen sorgt für eine konstante Werkzeugtemperatur und verlängert die Lebensdauer.
- Variabler Spindelbereich: Das Getriebe mit variabler Übersetzung ermöglicht eine Anpassung der Spindeldrehzahl, um das maximale Drehmoment optimal zu nutzen.
Sicherheitsmerkmale:
- Automatische Stopps bei Riemenbruch: Ein integriertes System überwacht die Integrität des Antriebsriemens und stoppt die Maschine automatisch im Falle eines Bruchs, um Schäden zu vermeiden.
Zusätzliche Funktionen:
- Geschwindigkeitsstufen: Die Maschine bietet verschiedene Geschwindigkeitsbereiche, die je nach Modell variieren, um unterschiedliche Bearbeitungsanforderungen zu erfüllen.
- Automatische Druckregelung der Honsteine: Ein automatischer Zyklus passt den Druck der Honsteine an und ermöglicht das Stoppen an voreingestellten Positionen, was besonders bei konischen oder ovalen Zylindern von Vorteil ist.
- Erkennung von Unregelmäßigkeiten: Ein System zur Überwachung der aufgenommenen Leistung erkennt Stellen mit geringerer Bearbeitung und ermöglicht so eine präzisere Fertigung.
Anwendungen:
Unsere vertikale Hohnmaschine eignet sich besonders für die Bearbeitung großer und schwerer Werkstücke, bei denen lange Bohrungen präzise gehont werden müssen. Durch die vertikale Ausrichtung wird die Handhabung erleichtert und die Stabilität während der Bearbeitung erhöht. Typische Anwendungen finden sich in der Automobil- und Luftfahrtindustrie, beispielsweise bei der Bearbeitung von Motorblöcken oder ähnlichen Komponenten.
Fazit:
Die Investition in unsere vertikale Hohnmaschine steigert die Effizienz und Präzision Ihrer Fertigungsprozesse. Profitieren Sie von einer verbesserten Produktqualität und optimierten Produktionszeiten. Kontaktieren Sie uns noch heute, um mehr über unsere Maschine zu erfahren und wie sie Ihre spezifischen Anforderungen erfüllen kann.
|
YUM 200 10 |
YUM 200 12 |
YUM 300 14 |
YUM 300 18 |
| Min. Hohn-Ø (mm) |
22 |
22 |
22 |
22 |
| Max. Hohn-Ø (mm) |
200 |
300 |
300 |
300 |
| Max. Kopfweg (mm) |
1.100 |
1.300 |
1.500 |
1.900 |
| Max. Hohnlänge (mm) |
1.000 |
1.200 |
1.400 |
1.800 |
| Spindelabstand (mm) |
375 |
435 |
435 |
435 |
| Drehspindeldrehzahl (U/min) |
40–300 |
40–300 |
20–300 |
20–300 |
| Kopfhubgeschwindigkeit (m/min) |
0–20 |
0–20 |
0–20 |
0–20 |
| Drehspindelmotor (kW) |
4 |
10 |
10 |
10 |
| Vertikalbewegungsmotor des Kopfes (kW) |
5,5 |
7,5 |
7,5 |
7,5 |
| Kühlmittelpumpenmotor (kW) |
0,5 |
0,5 |
0,5 |
0,5 |
| Hydraulischer Spannmotor (kW) |
2 |
3 |
3 |
3 |
| Maschinenhöhe (mm) |
2.750 |
3.150 |
3.600 |
4.600 |
| Maschinenhöhe mit Kopf (mm) |
3.400 |
3.800 |
4.400 |
5.150 |
| Raumbedarf – Länge (mm) |
1.300 |
1.385 |
1.385 |
1.385 |
| Raumbedarf – Breite (mm) |
1.100 |
1.710 |
1.710 |
1.710 |
Hinweis: Die Werte können je nach spezifischer Ausstattung und Konfiguration variieren. Für detaillierte Informationen und Anpassungsmöglichkeiten kontaktieren Sie bitte den Hersteller oder autorisierte Händler.
Weitere optionale Leistungen:
✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
