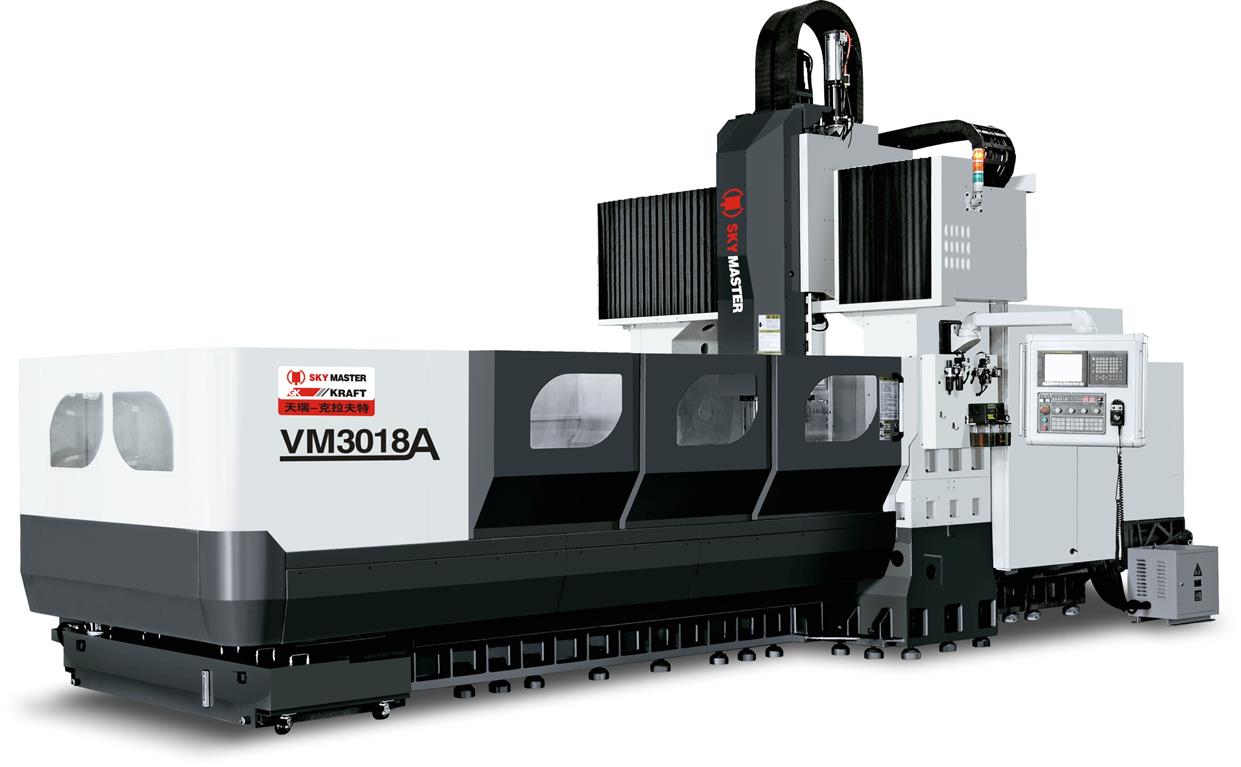

Modell VM-2018 VM-3018 VM-4018 x-Weg 2300 mm 3200 mm 4100 mm y-Weg 2000 mm z-Weg 800 mm Abstand Spindelnase und Tisch 180~980 mm Abstand zwischen Ständern 1840 mm Tischgröße 2300×1600 mm 3200×1600 mm 4100×1600 mm Tischbelastung 8 t 10 t 12 t T-Nuten (BreitexAbstandxAnzahl) 22x180x8 mm Spindelkonus 50 BT/SK Spindeldrehzahl 6000 (opt.10000) 1/min Spindelmotor 15/18,5 kW 22/26 kW 22/26 kW Spindelmotor-Drehmoment 560/662 Nm (bei 10000 1/min: 140/165 Nm) Eilgang in X-Y-Z Achse 20/20/15 m/min 20/20/15 m/min 15/20/15 m/min Vorschübe 1~10000 mm/min Werkzeugwechsler 32 -fach Werkzeuglänge max. 350 mm Werkzeugdurchmesser 110/225 mm Werkzeuggewicht max. 20 kg Positioniergenauigkeit 0,020 mm 0,025 mm 0,03 mm Wiederholgenauigkeit 0,015 mm 0,020 mm 0,025 mm Gesamtleistungsbedarf 60 kva Maschinenlänge 7027 mm 8927 mm 10327 mm Maschinenbreite/-höhe 5217×4339 mm 5217×4339 mm 5217×4339 mm Maschinengewicht ca. 22 t 26 t 30 t

x-Weg 2300 mm y-Weg 2000 mm z-Weg 1000 mm Tischgröße 2300 x 1600 mm T-Nuten (BreitexAbstandxAnzahl) 8x 22 x 180 mm max. Tischbelastung 8 t Abstand zwischen den Ständern 1840 mm Abstand Spindelnase und Tisch 180~1180 mm Spindelmotor 22/46 kW Drehmoment an der Spindel 140.1/286.5 Nm (S6-25%) Spindelnase 50 SK Spindelgeschwindigkeit 10000 (direkt) U/min Eilgang X,Y 20000 mm/min. Eilgang Z-Achse 15000 mm/min Fräsvorschubbereich 1~10000 mm/min Maschinengröße (LxBxH) 7027 x 5217 x 4339 mm Gesamtleistungsbedarf 60 kva Maschinengewicht ca. 25 t Positioniergenauigkeit 0,020 (gem. VDI/DGQ3441) mm Wiederholgenauigkeit 0,015 (gem. VDI/DGQ3441) mm

x-Weg 3200 mm y-Weg 2000 mm z-Weg 1000 mm Abstand Spindelnase und Tisch 200-1200 mm Abstand zwischen Ständern 1820 mm Tischgröße 3200×1600 mm Tischbelastung 10 t T-Nuten (BreitexAbstandxAnzahl) 22x180x8 mm Spindelkonus 50 BT Spindeldrehzahl 6000 (Direktantrieb) 1/min Spindelmotor 22 kW Spindelmotor-Drehmoment 689/1692 Eilgang in X-Y-Z Achse 20/20/12 m/min Vorschübe 1~10000 mm/min Werkzeugwechsler Vorbereitung für WZW Werkzeuglänge max. 350 mm Werkzeugdurchmesser 110/225 mm Werkzeuggewicht max. 20 kg Positioniergenauigkeit 0,025 mm Wiederholgenauigkeit 0,02 mm Gesamtleistungsbedarf 60 kva Maschinenlänge 8927 mm Maschinenbreite/-höhe 5535/4650 mm Maschinengewicht ca. 26 t

x-Weg 3200 mm y-Weg 2000 mm z-Weg 800 mm Tischgröße 3200 x 1600 mm T-Nuten (BreitexAbstandxAnzahl) 8x 22 x 180 mm max. Tischbelastung 10 t Abstand zwischen den Ständern 1840 mm Abstand Spindelnase und Tisch 180~980 mm Spindelmotor 22/26 kW Drehmoment an der Spindel 560/662 Nm Spindelnase 50 BT Spindelgeschwindigkeit 6000 U/min Eilgang X,Y 20000 mm/min. Eilgang Z-Achse 15000 mm/min Fräsvorschubbereich 1~10000 mm/min Maschinengröße (LxBxH) 8927 x 5217 x 4339 mm Gesamtleistungsbedarf 60 kva Maschinengewicht ca. 29 t Positioniergenauigkeit 0,025 (gem. VDI/DGQ3441) mm Wiederholgenauigkeit 0,020 (gem. VDI/DGQ3441) mm

Modell VM-3225 VM-4225 VM-5225 x-Weg 3200 mm 4200 mm 5100 mm y-Weg 3000/3400 mm z-Weg 800/1000 mm Abstand Spindelnase und Tisch 235~1235 mm Abstand zwischen Ständern 2550/3050 mm Tischgröße 3350×2200 mm 4350×2200 mm 5350×2200 mm Tischbelastung 15 t 18 t 21 t T-Nuten (BreitexAbstandxAnzahl) 28x250x13 mm 28x250x17 mm 28x250x21 mm Spindelkonus 50 BT/SK Spindeldrehzahl 6000 (opt.10000, 15000) 1/min Spindelmotor 22/26 kW Spindelmotor-Drehmoment 560/662 Nm (bei 10000 1/min: 140/165 Nm) Eilgang in X-Y-Z Achse 15/18/10~15 m/min 12/18/10~15 m/min 12/18/10~15 m/min Vorschübe 1~8000 mm/min Werkzeugwechsler 32 -fach Werkzeuglänge max. 350 mm Werkzeugdurchmesser 110/225 mm Werkzeuggewicht max. 20 kg Positioniergenauigkeit 0,025 mm 0,030 mm 0,040 mm Wiederholgenauigkeit 0,02 mm 0,025 mm 0,030 mm Gesamtleistungsbedarf 60 kva Maschinenlänge 10125 mm 12035 mm 14035 mm Maschinenbreite/-höhe 6840×4515 mm Maschinengewicht ca. 40 t 45 t 50 t

Modell VM-3230 VM-4230 VM-5230 x-Weg 3200 mm 4200 mm 5100 mm y-Weg 3400 mm z-Weg 1000 mm Abstand Spindelnase und Tisch 235~1235 mm Abstand zwischen Ständern 3050 mm Tischgröße 3350×2200 mm 4350×2200 mm 5350×2200 mm Tischbelastung 15 t 18 t 21 t T-Nuten (BreitexAbstandxAnzahl) 28x250x13 mm 28x250x17 mm 28x250x21 mm Spindelkonus 50 BT/SK Spindeldrehzahl 6000 (opt.10000, 15000) 1/min Spindelmotor 22/26 kW Spindelmotor-Drehmoment 560/662 Nm Eilgang in X-Y-Z Achse 15/18/15 m/min 12/18/15 m/min 12/18/15 m/min Vorschübe 1~8000 mm/min Werkzeugwechsler 32 -fach Werkzeuglänge max. 350 mm Werkzeugdurchmesser 110/225 mm Werkzeuggewicht max. 20 kg Positioniergenauigkeit 0,030 mm 0,035 mm 0,045 mm Wiederholgenauigkeit 0,025 mm 0,030 mm 0,035 mm Gesamtleistungsbedarf 60 kva Maschinenlänge 10125 mm 12035 mm 14035 mm Maschinenbreite/-höhe 6840×4715 mm Maschinengewicht ca. 40 t 45 t 50 t

Produktsuche

Filter Products

Ergebnisse pro Seite

Nach Bedingung filtern

Kategorie : Walzenschleifmaschine

KRAFT TH-200 | TH-250 | TH-300 №1124-91545

Produktbeschreibung

Fabrikneue CNC-Walzenschleifmaschinen (mit verfahrbarer Schleifspindel), Typ TH, mit benutzerfreundlicher Siemens Steuerung. Alle wesentlichen Komponenten von namhaften Herstellern.

Schleifdurchmesser von 1.000mm – 3.000mm sowie Spitzenweiten bis 16.000mm verfügbar.
Genauigkeiten von 0,002mm~0,005mm.
Schwerer Reitstock mit Motor und Druckluft für einfaches Verfahren
Werkstückanrieb mit stufenloser Drehzahl, welcher über die Steuerung eingestellt werden kann
Hydronynamische und -statische Schmierung der Führungsbahn (mit Turcite-B beschichtet) für optimale Schleifergebniss.
Die Spindel ist hydodynamisch/- statisch gelagert.
Spezialschleifzyklen für konvexes und konkaves Schleifen.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

Technische Details

Modell	TH-200	TH-250	TH-300
Schleifdurchmesser	2000 mm	2500 mm	3000 mm
Schleiflänge	3000/4000/5000/6000/8000/10000/12000/14000/16000 mm
Umlaufdurchmesser	2000 mm	2500 mm	3000 mm
Werkstückgewicht max.	25 t zwischen Spitzen
max. Werkstückgewicht	120 t mit Lünetten
Schleifdurchmesser min/max	250-2000 mm	300-2500 mm	350-3000 mm
Schleifscheibenabmessung	915x100x304.8 (Option1060x150x508) mm
Verfahrweg-Spindelstock	quer: 910 mm
Schleifspindel-Zustellung	0.001 mm
Quervorschub automatisch	3000 mm/min
Schleifspindeldrehzahl	500~1500 U/min
Verfahrweg-Spindelstock	längs: Spitzenweite + 200mm mm
Schleifspindelschlitteneilgang	25~6000 mm/min
Reitstockpinolenhub	170 mm
Reitstockverschiebung	1800 mm/min
Werkstückantriebsgeschwindikeit	5~50 1/min
Antriebsleistung – Spindelmotor	SIEMENS:40-60 PS x 4 Stück
Antriebsleistung – Werkstückantrieb	SIEMENS:75-100 PS x 6 Stück

Zubehör

CNC Steuerung Siemens/Fanuc , Schutzhaube der Schleifscheibe , Abzieher für Schleifscheibenflansch , Auswuchtdorn , Zentrierspitze , offene Setzstöcke , Kühlmitteleinrichtung , Abrichtvorrichtung am Reitstock , Magnet- und Papierbandfilter , Mitnehmer , Maschinenwerkzeug , Technische Dokumentation in deutscher Sprache , CE-Konformitätserklärung ,

Kategorie : Bettfräsmaschine – Universal

KRAFT UH-1000 №1124-91021

Produktbeschreibung

Schwere Bettfräsmaschine mit Universal-Schwenkkopf (Huron-Typ)
Qualitäts-Maschine aus Taiwan
· CNC-Steuerung von FANUC; SIEMENS; HEIDENHAIN als Option
· Stabiler Hochleistungs-Spindelstock mit präzisionsgelagerter Spindel
· Induktionsgehärtete und geschliffene Führungsbahnen
· Automatische Zentralschmierung
· Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit (CNC-Ausführung)
· Kraftvoller Spindelmotor und ein hohes Spindeldrehmoment sorgen für die effektive Zerspanung
· Werkstückgewicht bis zu 1.000 kg
· Hochwertige Maschinenkomponenten
· Umfangreiches optionales Zubehör für noch effizientere Bearbeitung
· Auch als horizontale oder/und vertikale Version ohne Universalkopf

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Technische Details

x-Weg	1000 mm
y-Weg	430 mm
z-Weg	540 mm
Spindeldrehzahl	40,55,80,115,160,225,315,440,620,880,1240,1750 U/min (12 Stufen)
Spindelaufnahme	50 NT/BT/SK
Abstand Spindelmitte bis Ständer	500 mm
Tischgröße	1500×360 mm
Tischbelastung	800 kg
T-Nuten (BreitexAbstandxAnzahl)	18x4x80 mm
Abstand Spindelnase und Tisch	90-520 mm (vertikal)
Abstand Spindelmitte bis Tisch	90-520 mm (mit Halter), 400-800 mm (ohne Halter)
Vorschübe	X/Y/Z:16-1200/16-1200/8-450 mm/min
Eilgänge x/y/z	2000/2000/700 mm/min
Spindelmotor	5,5 kW
Maschinengewicht ca.	2,9 t
Raumbedarf ca.	2050x2535x1800 mm

Zubehör

elektromagnet. Hauptspindelbremse , Technische Dokumentation in deutscher Sprache , Kugelrollspindel in den Achsen , Servomotoren , Automat. Schmiersystem , CE-Ausführung , Teil-Umhausung ,

Kategorie : Bettfräsmaschine – Universal

KRAFT UH-1250 №1124-91020

Produktbeschreibung

Schwere Bettfräsmaschine mit Universal-Schwenkkopf (Huron-Typ)
Qualitäts-Maschine aus Taiwan
· CNC-Steuerung von FANUC; SIEMENS; HEIDENHAIN als Option
· Stabiler Hochleistungs-Spindelstock mit präzisionsgelagerter Spindel
· Induktionsgehärtete und geschliffene Führungsbahnen
· Automatische Zentralschmierung
· Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit (CNC-Ausführung)
· Kraftvoller Spindelmotor und ein hohes Spindeldrehmoment sorgen für die effektive Zerspanung
· Werkstückgewicht bis zu 1.000 kg
· Hochwertige Maschinenkomponenten
· Umfangreiches optionales Zubehör für noch effizientere Bearbeitung
· Auch als horizontale oder/und vertikale Version ohne Universalkopf

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Technische Details

x-Weg	1250 mm
y-Weg	470 mm
z-Weg	540 mm
Spindeldrehzahl	40,55,80,115,160,225,315,440,620,880,1240,1750 U/min (12 Stufen)
Spindelaufnahme	50 NT/BT/SK
Tischbelastung	1000 kg
Tischgröße	400×1800 mm
T-Nuten (BreitexAbstandxAnzahl)	18x4x80 mm
Abstand Spindelnase und Tisch	50-520 mm (vertikal)
Abstand Spindelmitte bis Tisch	50-520 mm (mit Halter), 360-790 mm (ohne Halter)
Vorschübe	X/Y/Z:16-1200/16-1200/8-450 mm/min
Eilgänge x/y/z	2000/2000/700 mm/min
Abstand Spindelmitte bis Ständer	500 mm
Spindelmotor	5,5 kW
Maschinengewicht ca.	3,2 t
Raumbedarf ca.	3000/2535/1830 mm

Zubehör

elektromagnet. Hauptspindelbremse , Technische Dokumentation in deutscher Sprache , Kugelrollspindel in den Achsen , Servomotoren , Automat. Schmiersystem , CE-Ausführung , Teil-Umhausung ,

Kategorie : Rundschleifmaschine

KRAFT URS 1000 NC №1124-0002047

Produktbeschreibung

Die neue CNC-gesteuerte Außenrundschleifmaschine URS 1000 bietet eine präzise und effiziente Lösung für die Bearbeitung von Werkstücken im Maschinenbau. Diese hochwertige Maschine, hergestellt vom renommierten Hersteller Kraft Modern, wurde mit unbenutzten Grundkomponenten sowie Gusskomponenten gebaut, um eine optimale Leistung und Haltbarkeit zu gewährleisten.

Hauptmerkmale und Vorteile im Überblick:
– Steuerung: Benutzerfreundliche Siemens PLC S7-1200
– 2-Achsen Kugelrollspindeln und Achsantriebe für präzise Bewegungen
– Effektive Teilumhausung für optimale Sicherheit und Schallschutz
– Programmierung und Schleifen mehrerer Durchmesser möglich
– Geeignet für Längsschleifen, Einstechschleifen, Schrittweises Einstechschleifen und automatisches Abrichten
– Möglichkeit zum Speichern von 30 Einzelprogrammen und Verknüpfen von 10 Einzelprogrammen in einem Zyklus
– Einfache Bedienung und Möglichkeit zur Unterbrechung des Zyklus für Messungen und Kompensationseingabe
– Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe
– Schulung für die Steuerung und Bedienung der Maschine

Die URS 1000 CNC Außenrundschleifmaschine ermöglicht präzises Schleifen von Werkstücken und bietet Flexibilität für verschiedene Bearbeitungsanforderungen. Mit der benutzerfreundlichen Siemens PLC S7-1200 Steuerung und den praktischen Funktionen können Sie die Maschine effizient und einfach bedienen. Profitieren Sie von einer sicheren Lieferung frei Haus sowie Montage und Inbetriebnahme durch unser erfahrenes Team. Wir stellen sicher, dass Ihre Maschine betriebsfertig ist und bieten Ihnen eine Schulung an, um das Potenzial Ihrer Maschine optimal zu nutzen.

Kontaktieren Sie uns gerne für weitere Informationen und machen Sie Ihren Maschinenpark mit der URS 1000 CNC Außenrundschleifmaschine von Kraft Modern noch leistungsfähiger und effizienter. Vertrauen Sie auf unsere Erfahrung im Maschinenbau und profitieren Sie von unserem erstklassigen Service.

Das Herstellen von Kurven,Radien und Elypsen ist mit dieser Steuerung nicht möglich.

Die Leistungsdaten der Maschine bitten wir unter Vorbehalt zu betrachten, da diese noch von der ursprünglichen Basis der hydraulisch arbeitenden Maschine herrühren.

Weitere Techn. Daten, sowie Standard- und Sonderzubehör finden Sie in der PDF-Anlage.

Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Technische Details

Schleifdurchmesser	260 mm
Schleiflänge	1000 mm
Spitzenhöhe	130 mm
Schleifscheibenabmessung	400x60x127 mm
Schleifscheibendrehzahl	1700,1900,2200 U/min
Schleifspindelkopf schwenkbar	+/- 30 Grad
Tisch schwenkbar +/-	9 Grad
Reitstockspindelaufnahme	4 MK
Schleifspindelmotor	4 kW
Hydraulikmotor	1,5 kW
Werkstückspindelmotor	0,37 kW
Nettogewicht	2400 kg
Bruttogewicht	2950 kg

Zubehör

PLC Steuerung Siemens S7 , Z + X – Achsen mit Kugelrollspindeln , Rittal Schaltschrank m. Siemens Elektrokomponenten , Rittal Schaltschrank m. Siemens Elektrokomponenten , stufenlose Drehzahlregelung , Reitstockpinolenhub pneumatisch über Fußschalter , frequenzgeregelter Hauptspindelmotor , Schleifscheibenschutzhaube , Teil-Umhausung , Zentralschmierung für die Führungsbahnen , Bedienpanel Neues Rittal Bedienpanel mit Touchscreen Bildschirm von Siemens , Schaltschrank , Kühlmittelbehälter , Maschinenleuchte , Zentrierspitzen 2 , Schleifscheibenabrichter , Schleifscheibe , elektronisches Handrad , Schleifscheibenflansch 2 , Schleifscheibenabzieher , Austell-/Nivellierelemente , Mitnehmer , Maschinenwerkzeuge , Technische Dokumentation in deutscher Sprache ,

Kategorie : Bearbeitungszentrum – Vertikal

KRAFT VF 108 №1124-240123

Produktbeschreibung

Fabrikneues vertikales Hochleistungs-Bearbeitungszentrum für den Werkzeug- und Formenbau mit CNC-Steuerung Siemens 828D.

Erstklassige Konstruktion.

Zukaufkomponenten nur von erstklassigen deutschen und internationalen
Herstellern.

Ausgezeichnetes Preis-Leistungsverhältnis

CE-Zertifikat vom TÜV Rheinland

Weitere Daten können Sie den Anlagen entnehmen.

Technische Details

Beschreibung	VF 108
x-Weg	1080 mm
y-Weg	600 mm
z-Weg	600 mm
Abstand Spindelmitte bis Ständer	630 mm
Abstand Spindelmitte bis Tisch	100-700 mm
Tischgröße	1280×600 mm
Tischbelastung	1000 kg
T-Nuten (BreitexAbstandxAnzahl)	18x100x5 mm
Spindelnase	HSK-A63 HSK
Spindeldrehzahl max.	15000 U/min
Spindelmotor	7,5/27 kW
Drehmoment an der Spindel	55/100 Nm
Eilgang in X-Y-Z Achse	36/36/24 m/min
Fräsvorschubbereich	1-10.000 mm/min
Werkzeugwechsler	24 fach
max. Werkzeuglänge	300 mm
max. Werkzeuggewicht	8 kg
max. Werkzeugdurchmesser	80/130 mm
Positioniergenauigkeit	+/- 0,01 mm
Wiederholgenauigkeit	+/- 0,008 mm
Gesamtleistungsbedarf	30 kW
Maschinengröße (LxBxH)	4920x3510x2970 mm
Maschinengewicht ca.	7,25 t

Zubehör

Kategorie : Bearbeitungszentrum – Vertikal

KRAFT VF 108 №1124-91150

Produktbeschreibung

Fabrikneues vertikales Hochleistungs-Bearbeitungszentrum für den Werkzeug- und Formenbau mit CNC-Steuerung FANUC 0i MF (opt. Siemens oder Heidenhain)

Ausgezeichnetes Preis-Leistungsverhältnis

CE-Zertifikat vom TÜV Rheinland

Abb. zeigt. VF 108

Gewährleistung: 12 Monate

Weitere Daten können Sie den Anlagen entnehmen.

Technische Details

Beschreibung	VF 108
x-Weg	1080 mm
y-Weg	600 mm
z-Weg	600 mm
Abstand Spindelmitte bis Ständer	630 mm
Abstand Spindelmitte bis Tisch	100-700 mm
Tischgröße	1280×600 mm
Tischbelastung	1000 kg
T-Nuten (BreitexAbstandxAnzahl)	18x100x5 mm
Spindelnase	A63 HSK
Spindeldrehzahl max.	15000 U/min
Spindelmotor	7,5/27 kW
Drehmoment an der Spindel	55/100 Nm
Eilgang in X-Y-Z Achse	36/36/24 m/min
Fräsvorschubbereich	1-10.000 mm/min
Werkzeugwechsler	24 fach
max. Werkzeuglänge	300 mm
max. Werkzeuggewicht	8 kg
max. Werkzeugdurchmesser	80 mm	130 mm
Positioniergenauigkeit	+/- 0,01 mm
Wiederholgenauigkeit	+/- 0,008 mm
Gesamtleistungsbedarf	30 kW
Maschinengröße (LxBxH)	4920x3510x2970 mm
Maschinengewicht ca.	7,25 t

Zubehör

CNC Steuerung , direkt angetriebener Spindelmotor , Gewindebohren ohne Ausgleich (Rigid tapping) , Vollumhausung , Spindelkühlung , Sperrluft für die Spindel , Signallampe 3-farbig , Klimaanlage für den Schaltschrank , elektronisches Handrad , automatisches Schmiersystem , komplette Kühlmitteleinrichtung , Späneförderer, Schanierband , Späneförderer – Spirale , Wasser-/Druckluftpistole , Ölabscheider , Automat. Abschaltmechanismus , Transformator , Nivellierelemente , Verankerungsbolzen u. Ausgleichselemente , Bedienungsanleitung in deutscher Sprache , CE-Ausführung , Spindelthermokompensation ,

Kategorie : Bearbeitungszentrum – Vertikal

KRAFT VL 1100A №1124-060123

Produktbeschreibung

Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung FANUC Oi MF plus.

Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:

Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) und extra stark verippt sorgen für höchste Stabilität und Steifigkeit

spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren

VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet

neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung

Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft

Neueste Maschinenkonstruktion und – design

4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar

Ausgezeichnetes Preis-Leistungsverhältnis

CE-Zertifikat vom TÜV Rheinland

Weitere Daten können Sie den Anlagen entnehmen.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Technische Details

Modell	VL 1100A
x-Weg	1100 mm
y-Weg	600 mm
z-Weg	600 mm
Tischgröße	1280×600 mm
max. Tischbelastung	1000 kg
Abstand Spindelmitte bis Ständer	630 mm
Abstand Spindelmitte bis Tisch	100-700 mm
Eilgang in X-Y-Z Achse	36/36/30 m
Fräsvorschubbereich	1-10.000 mm/min
Spindelgeschwindigkeit	10.000 1/min (direkt)
Spindelmotor	11/20,4 kW
Positioniergenauigkeit	+/- 0,010 mm
Wiederholgenauigkeit	+/- 0,008 mm
Werkzeugaufnahme	40 BT
max. Werkzeugdurchmesser	80/130 mm
max. Werkzeuggewicht	8 kg
max. Werkzeuglänge	300 mm
Abmessungen L x B x H	4.920×3.510×2.850 mm
Maschinengewicht ca.	7,25 t

Zubehör

Kategorie : Bearbeitungszentrum – Vertikal

KRAFT VL 1400 | VL 1600 №1124-91165

Produktbeschreibung

Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung Siemens 828D mit Shopmill (auch mit Fanuc).

Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:

· Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) sorgen für höchste Stabilität und Steifigkeit

· spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren

· VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet

· neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung

· Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft

· Neueste Maschinenkonstruktion und – design

· 4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar

· Ausgezeichnetes Preis-Leistungsverhältnis

· CE-Zertifikat vom TÜV Rheinland

Weitere Daten können Sie den Anlagen entnehmen.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Technische Details

Modell	VL 1400	VL 1600
x-Weg	1.400 mm	1.600 mm
y-Weg	760 mm
z-Weg	760 mm
Tischgröße	1.600×760 mm	1800×760 mm
max. Tischbelastung	1.200 kg	1.500 kg
T-Nuten (BreitexAbstandxAnzahl)	18x125x5 mm
Abstand Spindelmitte bis Ständer	780 mm
Abstand Spindelmitte bis Tisch	150-910 (opt.100-860) mm
Eilgang in X-Y-Z Achse	20/20/20 m
Fräsvorschubbereich	1-10.000 mm/min
Spindelgeschwindigkeit	10.000 (opt. 6000) 1/min
Spindelmotor	11/20,4 (opt. 15/20,4) kW
Positioniergenauigkeit	+/- 0,012 mm
Wiederholgenauigkeit	+/- 0,010 mm
Werkzeugaufnahme	40 (opt. 50) SK/BT
max. Werkzeuggewicht	8 (opt. 20) kg
Werkzeuglänge	300 (opt. 350) mm
Werkzeugdurchmesser	80/150 (opt. 110/200 (angrenzend leer)) mm
Abmessungen L x B x H	4500x4300x3350 mm
Maschinengewicht ca.	12 t	13,5 t
Gesamtleistungsbedarf	40 kVA

Zubehör

CNC Steuerung Siemens 828d , komplette Kühlmitteleinrichtung , 24-fach Werkzeugwechsler “Arm type” , Gewindebohren ohne Ausgleich (Rigid tapping) , Späneförderer mit Spänebehälter , Wasser-/Druckluftpistole , Verankerungsbolzen und Ausgleichselemente , Wärmetauscher , autom. Schmiersystem , CE-Ausführung , Bedienungsanleitung in deutscher Sprache , Pneumatikeinheit , Spindelölkühlsystem , Luftstoß durch die Spindel zwecks Säuberung , Automat. Abschaltmechanismus , MPG Handrad , Signallampe 3-farbig ,

Kategorie : Bearbeitungszentrum – Vertikal

KRAFT VL 700A | VL 1100A | VL 1100D №1124-91160

Produktbeschreibung

Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung Siemens 828D mit Shopmill (auch mit Fanuc).

Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:

· Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) und extra stark verippt sorgen für höchste Stabilität und Steifigkeit

· spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren

· VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet

· neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung

· Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft

· Neueste Maschinenkonstruktion und – design

· 4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar

· Ausgezeichnetes Preis-Leistungsverhältnis

· CE-Zertifikat vom TÜV Rheinland

Weitere Daten können Sie den Anlagen entnehmen.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Technische Details

Modell	VL 700A	VL 1100A	VL 1100D
x-Weg	700 mm	1100 mm	1100 mm
y-Weg	420 mm	600 mm	600 mm
z-Weg	500 mm	600 mm	600 mm
Tischgröße	800×420 mm	1280×600 mm	1280×600 mm
max. Tischbelastung	500 kg	1000 kg	1000 kg
Abstand Spindelmitte bis Ständer	480 mm	630 mm	630 mm
Abstand Spindelmitte bis Tisch	100-600 mm	100-700 mm	60-660 mm
Eilgang in X-Y-Z Achse	40/40/32 m	36/36/30 m	36/36/30 m
Fräsvorschubbereich	1-10.000 mm/min
Spindelgeschwindigkeit	10.000 1/min (direkt)	10.000 1/min (direkt)	6000 1/min (direkt)
Spindelmotor	11/16,5 kW	11/20,4 kW
Positioniergenauigkeit	+/- 0,010 mm
Wiederholgenauigkeit	+/- 0,008 mm
Werkzeugaufnahme	40 BT/SK	40 BT/SK	50 BT/SK
max. Werkzeugdurchmesser	80/130 mm	80/130 mm	110/220 mm
max. Werkzeuggewicht	8 kg	8 kg	20 kg
max. Werkzeuglänge	300 mm	300 mm	350 mm
Abmessungen L x B x H	4215x3230x2700 mm	4200x3510x2850 mm	4200x3510x2850 mm
Maschinengewicht ca.	4,5 t	7,25 t	7,5 t

Zubehör

CNC Steuerung Siemens 828d , komplette Kühlmitteleinrichtung , 24-fach Werkzeugwechsler “Arm type” , Gewindebohren ohne Ausgleich (Rigid tapping) , Späneförderer mit Spänebehälter , Wasser-/Druckluftpistole , Verankerungsbolzen und Ausgleichselemente , Wärmetauscher , autom. Schmiersystem , CE-Ausführung , Bedienungsanleitung in deutscher Sprache , Signallampe 3-farbig , Spindelölkühlsystem , Pneumatikeinheit , Luftstoß durch die Spindel zwecks Säuberung , Signallampe 3-farbig ,

Kategorie : Vertikaldrehmaschine

KRAFT VLR-1000ATC+C-Achse №1124-100054

Produktbeschreibung

FABRIKNEUE CNC-VERTIKALDREHMASCHINE AUS TAIWAN MIT:

Max. Umlaufdurchmesser 1200 mm
Max. Drehdurchmesser 950 mm
Max. Drehhöhe 800 mm
FANUC 0iTD Control System
Hochdruckpumpe (7 kg / cm 2)
Auto Schmier-System
Werkzeughalter BT50 für RAM
Hauptspindelmotor 37 / 45kw
X-Achse AC Motor 4,0 kW
Z-Achsen-Drehstrommotor 7,0 kw
C-Achsen-Motor a8 7.5 / 11kw + MZI (0-2400rpm) Bremssystem für Spindel
X-Achse Eilgang 20 m / min
Z-Achse Eilgang 20 m / min
Verfahrweg X-Achse: 645 mm
Verfahrweg Z-Achse: 800mm
ATC Werkzeuge 12 Werkzeuge
Spindelnase A2-15
ZF Getriebe Deutschland
Späneförderer & -wagen
Autom. Öl- / Wasserabscheider
Hydrauliksystem
3 Backen Kraftspannfutter 800mm
Hydraulikaggregat
Arbeits-Licht
Gesamtleistung75KVA
Maschinen-Größe: 4280 * 2800 * 4680mm (L * W * H)
Maschinengewicht: 16500KGS

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der IKB Leasing: Fragen Sie uns danach! Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung

Technische Details

Drehdurchmesser	950 mm
Umlaufdurchmesser	1200 mm
Drehhöhe	800 mm
Planscheibendurchmesser	800 (hydr.) mm
Spindelmotor	37/45 kW
Maschinengewicht ca.	16,5 t
Raumbedarf ca.	4600x5500x5330 mm

Zubehör

Kategorie : Portalfräsmaschine

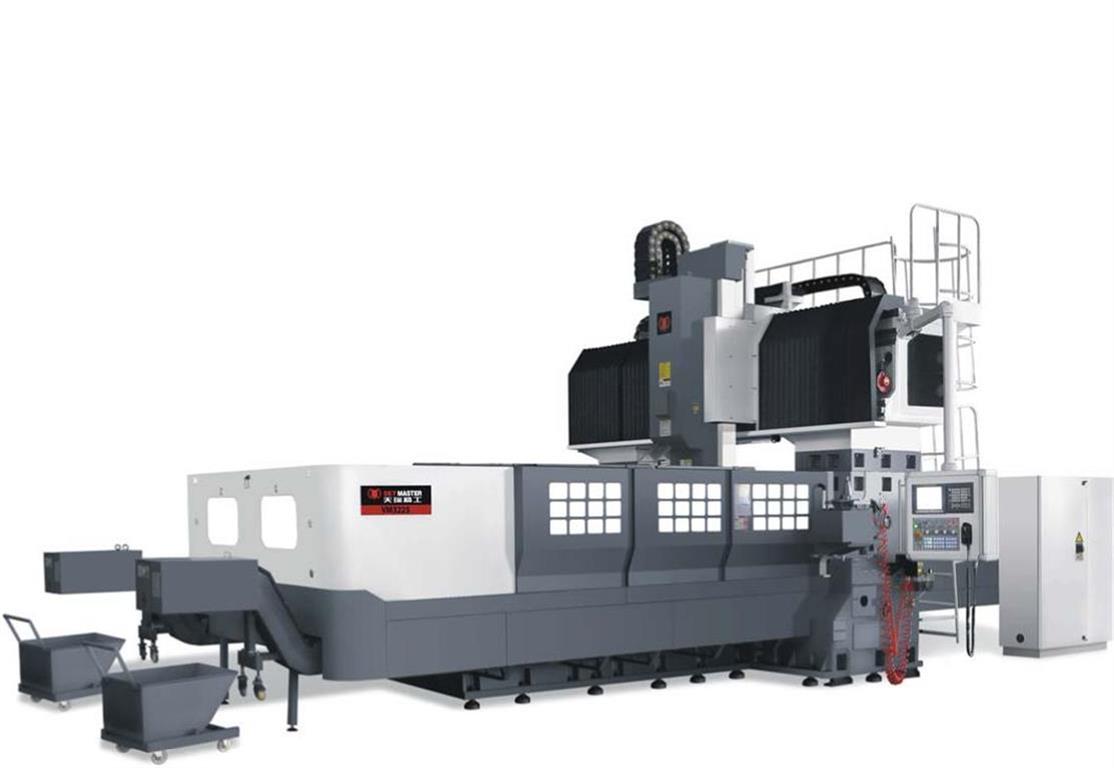

KRAFT VM-2018 | VM-3018 | VM-4018 №1124-98115

Produktbeschreibung

Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.

Die Maschine ist für die Ansprüche im Präzisions-Formenbau konzipiert

Alle Bauteile bestehen aus hochwertigem Grauguss und sind wärmebehandelt, um die beste strukturelle Stabilität und Positioniergenauigkeit zu gewährleisten. Die Genauigkeit orientiert sich an der aktuellen VDI-Norm.

Die Struktur der Maschine wurde mit der FEM-Analyse hinsichtlich Festigkeit und Steifigkeit optimiert

Die Standard-Maschine ist mit einer benutzerfreundlichen und wartungsarmen FANUC OI MF ausgestattet. Die Servoantriebe und -treiber sind vom entsprechenden Steuerungshersteller. Optional kann die Maschine mit HEIDENHAIN oder SIEMENS ausgestattet werden

Kraftvolles Getriebe von Barufaldi/Italien

Der Arbeitstisch der VM-Serie läuft auf 4 Linearführungen (THK Japan oder Rexroth Deutschland), um ein Höchstmaß an Stabilität zu erreichen, die Tischbelastbarkeit zu verbessern und gleichzeitig die Schnitt-Vibrationen zu reduzieren.

Der Spindelstock wird von 2-stufigen Linearführungen (THK Japan oder Rexroth Deutschland) unterstützt, eine weitere Linearführung befindet sich auf der Oberseite der Traverse um die Steifigkeit und Präzision zu verbessern.

Extrabreite und verippte Ständer und Traverse der VM-Serie erhöhen die Steifigkeit und Stabilität der Maschine

Schneller und effektiver Fräskopf-Austausch mit halbautomatischen und automatischen Austauschsystem (Option).

Verschiedene Köpfe und weiteres umfangreiches Sonderzubehör für noch mehr Produktivität

Verwendung von hochwertigen Komponenten namhafter Hersteller. Somit ist auch eine schnelle Ersatzteilversorgung gewährleistet.

Montage in klimatisierten Werkshallen

Gewährleistung: 12 Monate und 24 Monate auf die Steuerung

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Technische Details

Modell	VM-2018	VM-3018	VM-4018
x-Weg	2300 mm	3200 mm	4100 mm
y-Weg	2000 mm
z-Weg	800 mm
Abstand Spindelnase und Tisch	180~980 mm
Abstand zwischen Ständern	1840 mm
Tischgröße	2300×1600 mm	3200×1600 mm	4100×1600 mm
Tischbelastung	8 t	10 t	12 t
T-Nuten (BreitexAbstandxAnzahl)	22x180x8 mm
Spindelkonus	50 BT/SK
Spindeldrehzahl	6000 (opt.10000) 1/min
Spindelmotor	15/18,5 kW	22/26 kW	22/26 kW
Spindelmotor-Drehmoment	560/662 Nm (bei 10000 1/min: 140/165 Nm)
Eilgang in X-Y-Z Achse	20/20/15 m/min	20/20/15 m/min	15/20/15 m/min
Vorschübe	1~10000 mm/min
Werkzeugwechsler	32 -fach
Werkzeuglänge max.	350 mm
Werkzeugdurchmesser	110/225 mm
Werkzeuggewicht max.	20 kg
Positioniergenauigkeit	0,020 mm	0,025 mm	0,03 mm
Wiederholgenauigkeit	0,015 mm	0,020 mm	0,025 mm
Gesamtleistungsbedarf	60 kva
Maschinenlänge	7027 mm	8927 mm	10327 mm
Maschinenbreite/-höhe	5217×4339 mm	5217×4339 mm	5217×4339 mm
Maschinengewicht ca.	22 t	26 t	30 t

Zubehör

Werkzeugwechsler , Rigid tapping , CNC Steuerung Siemens/Fanuc/Heidenhain , Teil-Umhausung , Technische Dokumentation in deutscher Sprache , autom. Schmiersystem , Maschinen-Halogenlampe , Signallampe 3-farbig , Späneförderer, Schanierband , Späneförderer mit Spänebehälter , Maschinenwerkzeuge , Wasserpistole zwecks Spänespülung , Spindelkühlung , Getriebe , Wärmeaustauscher für den Schaltschrank , MPG Handrad , Verankerungsbolzen u. Ausgleichselemente , Kühlmitteleinrichtung ,

Kategorie : Portalfräsmaschine

KRAFT VM-2018B №1124-100244

Produktbeschreibung

Gebrauchte CNC Portalfräsmaschine mit HEIDENHAIN 620 TNC Steuerung und umfangreichen Zubehör und folgenden Merkmalen:

Monoblock- Gusseisen-Maschinenbett und Monoblock- Quertraverse liefern höchste Steifigkeit für präzise Bearbeitungsergebnisse.

Die gesamte Struktur wurde durch FEM analysiert, um Steifigkeit und Präzision zu optimieren.

Vorschubrollen-Linearführungen der P-Klasse erlauben max. Beladung mit einem niedrigeren Reibungskoeffizienten (0,003-0,006). Sie sorgt für einen reibungslosen Lauf durch optimierte Rollenumwälzung und -führung, wodurch der Energieverbrauch gesenkt wird.

Die Doppelmuttern-Kugelgewindetriebe C3 sorgen für präzises Fräsen auch für schwere Lasten.

Spindeldirektantrieb mit 10.000 1/min, Werkzeugaufnahme SK50.

Spindelmotorleistung 22/46 Kw (S6-25%). (22Kw, kontinuierliche Leistung 46Kw bis 30 Minuten Überlast)

Spindeldrehmoment entspechend 140.1/286.5 (S6-25%) N.m

Zwei Spiralförderer und ein Kettenspäneförderer entfernen die Späne effektiv.

Allen wesentlichen Komponenten von namhaften Herstellern aus Europa oder International. Damit ist eine zuverlässige, kurzfristige und dauerhafte Ersatzteilversorgung gewährleistet.

Installation von weiterem Sonderzubehör möglich.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Natürlich können wir auch die Lieferung/Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung gegen entsprechenden Mehrpreis anbieten.

Technische Details

x-Weg	2300 mm
y-Weg	2000 mm
z-Weg	1000 mm
Tischgröße	2300 x 1600 mm
T-Nuten (BreitexAbstandxAnzahl)	8x 22 x 180 mm
max. Tischbelastung	8 t
Abstand zwischen den Ständern	1840 mm
Abstand Spindelnase und Tisch	180~1180 mm
Spindelmotor	22/46 kW
Drehmoment an der Spindel	140.1/286.5 Nm (S6-25%)
Spindelnase	50 SK
Spindelgeschwindigkeit	10000 (direkt) U/min
Eilgang X,Y	20000 mm/min.
Eilgang Z-Achse	15000 mm/min
Fräsvorschubbereich	1~10000 mm/min
Maschinengröße (LxBxH)	7027 x 5217 x 4339 mm
Gesamtleistungsbedarf	60 kva
Maschinengewicht ca.	25 t
Positioniergenauigkeit	0,020 (gem. VDI/DGQ3441) mm
Wiederholgenauigkeit	0,015 (gem. VDI/DGQ3441) mm

Zubehör

CNC Steuerung Heidenhain TNC 620 , Werkzeugwechsler Optional , Getriebe BF Getriebe (optional) , Gewindebohren ohne Ausgleich (Rigid tapping) , Spindel Luftreinigung , Späneförderer mit Spänebehälter 2 Stk. Spirale, 1 Stk. Scharnierband , Arbeitslampe , Signallampe 3-farbig , Spindelkühlung , IKZ 20 bar, tragbares Handrad , Kühlsystem , autom. Schmiersystem , Pneumatikeinheit , Wasser-/Druckluftpistole , Transformator , Türverriegelung , CE-Ausführung vom TUEV , Transformator , Technische Dokumentation in deutscher Sprache , Automat. Abschaltmechanismus , Vollraumumhausung , Ölabscheider , Klimaanlage für den Schaltschrank , Aufstellelemente ,

Kategorie : Portalfräsmaschine

KRAFT VM-3018A №1124-100442

Produktbeschreibung

Fabrikneue CNC Portalfräsmaschine mit Fanuc Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.

Die Maschine ist für die Ansprüche im Präzisions-Formenbau konzipiert

Alle Bauteile bestehen aus hochwertigem Grauguss und sind wärmebehandelt, um die beste strukturelle Stabilität und Positioniergenauigkeit zu gewährleisten. Die Genauigkeit orientiert sich an der aktuellen VDI-Norm.

Die Struktur der Maschine wurde mit der FEM-Analyse hinsichtlich Festigkeit und Steifigkeit optimiert

Die Standard-Maschine ist mit einer benutzerfreundlichen und wartungsarmen FANUC OI MF ausgestattet.

Kraftvolles Getriebe von Barufaldi/Italien

Der Arbeitstisch der VM-Serie läuft auf 4 Linearführungen (THK Japan oder Rexroth Deutschland), um ein Höchstmaß an Stabilität zu erreichen, die Tischbelastbarkeit zu verbessern und gleichzeitig die Schnitt-Vibrationen zu reduzieren.

Der Spindelstock wird von 2-stufigen Linearführungen (THK Japan oder Rexroth Deutschland) unterstützt, eine weitere Linearführung befindet sich auf der Oberseite der Traverse um die Steifigkeit und Präzision zu verbessern.

Extrabreite und verippte Ständer und Traverse der VM-Serie erhöhen die Steifigkeit und Stabilität der Maschine

Schneller und effektiver Fräskopf-Austausch mit halbautomatischen und automatischen Austauschsystem (Option).

Verschiedene Köpfe und weiteres umfangreiches Sonderzubehör für noch mehr Produktivität

Verwendung von hochwertigen Komponenten namhafter Hersteller. Somit ist auch eine schnelle Ersatzteilversorgung gewährleistet.

Montage in klimatisierten Werkshallen

Gewährleistung: 12 Monate und 24 Monate auf die Steuerung

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Technische Details

x-Weg	3200 mm
y-Weg	2000 mm
z-Weg	1000 mm
Abstand Spindelnase und Tisch	200-1200 mm
Abstand zwischen Ständern	1820 mm
Tischgröße	3200×1600 mm
Tischbelastung	10 t
T-Nuten (BreitexAbstandxAnzahl)	22x180x8 mm
Spindelkonus	50 BT
Spindeldrehzahl	6000 (Direktantrieb) 1/min
Spindelmotor	22 kW
Spindelmotor-Drehmoment	689/1692
Eilgang in X-Y-Z Achse	20/20/12 m/min
Vorschübe	1~10000 mm/min
Werkzeugwechsler	Vorbereitung für WZW
Werkzeuglänge max.	350 mm
Werkzeugdurchmesser	110/225 mm
Werkzeuggewicht max.	20 kg
Positioniergenauigkeit	0,025 mm
Wiederholgenauigkeit	0,02 mm
Gesamtleistungsbedarf	60 kva
Maschinenlänge	8927 mm
Maschinenbreite/-höhe	5535/4650 mm
Maschinengewicht ca.	26 t

Zubehör

Werkzeugwechsler Optional, vorbereitet , Rigid tapping , CNC Steuerung FANUC OI MF absolute 1 controller with 15”SCREEN, high quality mold machining package(AICC2,smooth tolerance control, jerk control, , Teil-Umhausung , Technische Dokumentation in deutscher Sprache , autom. Schmiersystem , Signallampe 3-farbig , Späneförderer, Schanierband , Späneförderer mit Spänebehälter , Maschinenwerkzeuge , Wasserpistole zwecks Spänespülung , Spindelkühlung , Getriebe von Barufaldi , Wärmeaustauscher für den Schaltschrank , MPG Handrad , Verankerungsbolzen u. Ausgleichselemente , Kühlmitteleinrichtung , Maschinenlampe ,

Kategorie : Portalfräsmaschine

KRAFT VM-3218 №1124-100151

Produktbeschreibung

Fabrikneue CNC Portalfräsmaschine mit FANUC 0i MF Steuerung und umfangreichen Zubehör.

Bei Bedarf kann die Maschine auch noch mit Siemens oder Heidenhain Steuerung ausgestattet werden. Installation von weiterem Sonderzubehör möglich.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

Abb. ähnlich

Technische Details

x-Weg	3200 mm
y-Weg	2000 mm
z-Weg	800 mm
Tischgröße	3200 x 1600 mm
T-Nuten (BreitexAbstandxAnzahl)	8x 22 x 180 mm
max. Tischbelastung	10 t
Abstand zwischen den Ständern	1840 mm
Abstand Spindelnase und Tisch	180~980 mm
Spindelmotor	22/26 kW
Drehmoment an der Spindel	560/662 Nm
Spindelnase	50 BT
Spindelgeschwindigkeit	6000 U/min
Eilgang X,Y	20000 mm/min.
Eilgang Z-Achse	15000 mm/min
Fräsvorschubbereich	1~10000 mm/min
Maschinengröße (LxBxH)	8927 x 5217 x 4339 mm
Gesamtleistungsbedarf	60 kva
Maschinengewicht ca.	29 t
Positioniergenauigkeit	0,025 (gem. VDI/DGQ3441) mm
Wiederholgenauigkeit	0,020 (gem. VDI/DGQ3441) mm

Zubehör

CNC Steuerung FANUC 0i MF (mit AICC II, Ethernet DNC, fine mould package, machining condition selecting) , Getriebe BF Getriebe , Gewindebohren ohne Ausgleich (Rigid tapping) , Spindel Luftreinigung , Arbeitslampe , Signallampe 3-farbig , Spindelkühlung , tragbares Handrad , Kühlsystem , autom. Schmiersystem , Pneumatikeinheit , Wärmetauscher für den Schaltschrank , Wasser-/Druckluftpistole , Transformator , Werkzeugkasten , Fundamentkeile , Ankerschrauben , Späneförderer mit Spänebehälter 2 Stk. Spirale, 1 Stk. Scharnierband , Türverriegelung , CE-Ausführung gegen Mehrpreis möglich (verlängert die Auslieferung um 2-3 Wochen) , Teil-Umhausung , Transformator , Technische Dokumentation in deutscher Sprache , Automat. Abschaltmechanismus ,

Kategorie : Portalfräsmaschine

KRAFT VM-3225 | VM-4225 | VM-5225 №1124-98116

Produktbeschreibung

Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, W-Achse und diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.

Gewährleistung: 12 Monate und 24 Monate auf die Steuerung

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Technische Details

Modell	VM-3225	VM-4225	VM-5225
x-Weg	3200 mm	4200 mm	5100 mm
y-Weg	3000/3400 mm
z-Weg	800/1000 mm
Abstand Spindelnase und Tisch	235~1235 mm
Abstand zwischen Ständern	2550/3050 mm
Tischgröße	3350×2200 mm	4350×2200 mm	5350×2200 mm
Tischbelastung	15 t	18 t	21 t
T-Nuten (BreitexAbstandxAnzahl)	28x250x13 mm	28x250x17 mm	28x250x21 mm
Spindelkonus	50 BT/SK
Spindeldrehzahl	6000 (opt.10000, 15000) 1/min
Spindelmotor	22/26 kW
Spindelmotor-Drehmoment	560/662 Nm (bei 10000 1/min: 140/165 Nm)
Eilgang in X-Y-Z Achse	15/18/10~15 m/min	12/18/10~15 m/min	12/18/10~15 m/min
Vorschübe	1~8000 mm/min
Werkzeugwechsler	32 -fach
Werkzeuglänge max.	350 mm
Werkzeugdurchmesser	110/225 mm
Werkzeuggewicht max.	20 kg
Positioniergenauigkeit	0,025 mm	0,030 mm	0,040 mm
Wiederholgenauigkeit	0,02 mm	0,025 mm	0,030 mm
Gesamtleistungsbedarf	60 kva
Maschinenlänge	10125 mm	12035 mm	14035 mm
Maschinenbreite/-höhe	6840×4515 mm
Maschinengewicht ca.	40 t	45 t	50 t

Zubehör

Werkzeugwechsler 32 fach, Rigid tapping , CNC Steuerung Siemens/Fanuc/Heidenhain , Teil-Umhausung , Technische Dokumentation in deutscher Sprache , autom. Schmiersystem , Maschinen-Halogenlampe , Signallampe 3-farbig , Späneförderer mit Spänebehälter 2 Stück, Maschinenwerkzeuge , Wasserpistole zwecks Spänespülung , Spindelkühlung , Getriebe , Wärmeaustauscher für den Schaltschrank , MPG Handrad , Verankerungsbolzen u. Ausgleichselemente , Kühlmitteleinrichtung ,

Kategorie : Portalfräsmaschine

KRAFT VM-3230 | VM-4230 | VM-5230 №1124-98117

Produktbeschreibung

Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, W-Achse und diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.

Gewährleistung: 12 Monate und 24 Monate auf die Steuerung

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Technische Details

Modell	VM-3230	VM-4230	VM-5230
x-Weg	3200 mm	4200 mm	5100 mm
y-Weg	3400 mm
z-Weg	1000 mm
Abstand Spindelnase und Tisch	235~1235 mm
Abstand zwischen Ständern	3050 mm
Tischgröße	3350×2200 mm	4350×2200 mm	5350×2200 mm
Tischbelastung	15 t	18 t	21 t
T-Nuten (BreitexAbstandxAnzahl)	28x250x13 mm	28x250x17 mm	28x250x21 mm
Spindelkonus	50 BT/SK
Spindeldrehzahl	6000 (opt.10000, 15000) 1/min
Spindelmotor	22/26 kW
Spindelmotor-Drehmoment	560/662 Nm
Eilgang in X-Y-Z Achse	15/18/15 m/min	12/18/15 m/min	12/18/15 m/min
Vorschübe	1~8000 mm/min
Werkzeugwechsler	32 -fach
Werkzeuglänge max.	350 mm
Werkzeugdurchmesser	110/225 mm
Werkzeuggewicht max.	20 kg
Positioniergenauigkeit	0,030 mm	0,035 mm	0,045 mm
Wiederholgenauigkeit	0,025 mm	0,030 mm	0,035 mm
Gesamtleistungsbedarf	60 kva
Maschinenlänge	10125 mm	12035 mm	14035 mm
Maschinenbreite/-höhe	6840×4715 mm
Maschinengewicht ca.	40 t	45 t	50 t

Zubehör

Werkzeugwechsler 32 fach, Rigid tapping , CNC Steuerung Siemens/Fanuc/Heidenhain , Teil-Umhausung , Technische Dokumentation in deutscher Sprache , autom. Schmiersystem , Maschinen-Halogenlampe , Signallampe 3-farbig , Späneförderer mit Spänebehälter 2 Stück, Maschinenwerkzeuge , Wasserpistole zwecks Spänespülung , Spindelkühlung , Getriebe , Wärmeaustauscher für den Schaltschrank , MPG Handrad , Verankerungsbolzen u. Ausgleichselemente , Kühlmitteleinrichtung ,

Search

Kategoriefilter

KRAFT TH-200 | TH-250 | TH-300 №1124-91545

KRAFT UH-1000 №1124-91021

KRAFT UH-1250 №1124-91020

KRAFT URS 1000 NC №1124-0002047

KRAFT VF 108 №1124-240123

KRAFT VF 108 №1124-91150

KRAFT VL 1100A №1124-060123

KRAFT VL 1400 | VL 1600 №1124-91165

KRAFT VL 700A | VL 1100A | VL 1100D №1124-91160

KRAFT VLR-1000ATC+C-Achse №1124-100054

KRAFT VM-2018 | VM-3018 | VM-4018 №1124-98115

KRAFT VM-2018B №1124-100244

KRAFT VM-3018A №1124-100442

KRAFT VM-3218 №1124-100151

KRAFT VM-3225 | VM-4225 | VM-5225 №1124-98116

KRAFT VM-3230 | VM-4230 | VM-5230 №1124-98117

Haben Sie Fragen? Rufen Sie unser Support-Team rund um die Uhr unter + 49 (0) 6158 7408093 an

Kontakt
