Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerun gFANUC 0I MF plus

Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:

· Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) sorgen für höchste Stabilität und Steifigkeit

· spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren

· VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet

· neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung

· Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft

· Neueste Maschinenkonstruktion und – design

· 4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar

· Ausgezeichnetes Preis-Leistungsverhältnis

· CE-Zertifikat vom TÜV Rheinland

Weitere Daten können Sie den Anlagen entnehmen. Abb. zeigt VL 1600D.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

x-Weg	1600 mm
y-Weg	760 mm
z-Weg	760 mm
Tischgröße	1800×760 mm
max. Tischbelastung	1500 kg
T-Nuten (BreitexAbstandxAnzahl)	18x125x5 mm
Abstand Spindelmitte bis Ständer	780 mm
Abstand Spindelmitte bis Tisch	100-860 mm
Eilgang in X-Y-Z Achse	20/20/20 m
Fräsvorschubbereich	1-10.000 mm/min
Spindelgeschwindigkeit	10000 1/min
Spindelmotor	15/20.4 kW
Positioniergenauigkeit	+/- 0,012 mm
Wiederholgenauigkeit	+/- 0,010 mm
Werkzeugaufnahme	50 BT
max. Werkzeuggewicht	20 kg
Werkzeuglänge	350 mm
Werkzeugdurchmesser	opt. 110/200 (angrenzend leer)) mm
Abmessungen L x B x H	4500x4300x3350 mm
Maschinengewicht ca.	13,5 t
Gesamtleistungsbedarf	40 kva

CNC Steuerung FANUC 0I MF plus , komplette Kühlmitteleinrichtung , 24-fach Werkzeugwechsler “Arm type” , Gewindebohren ohne Ausgleich (Rigid tapping) , Späneförderer mit Spänebehälter , Wasser-/Druckluftpistole , Verankerungsbolzen und Ausgleichselemente , Wärmetauscher , autom. Schmiersystem , CE-Ausführung , Bedienungsanleitung in deutscher Sprache , Pneumatikeinheit , Spindelölkühlsystem , Luftstoß durch die Spindel zwecks Säuberung , Automat. Abschaltmechanismus , MPG Handrad , Signallampe 3-farbig ,

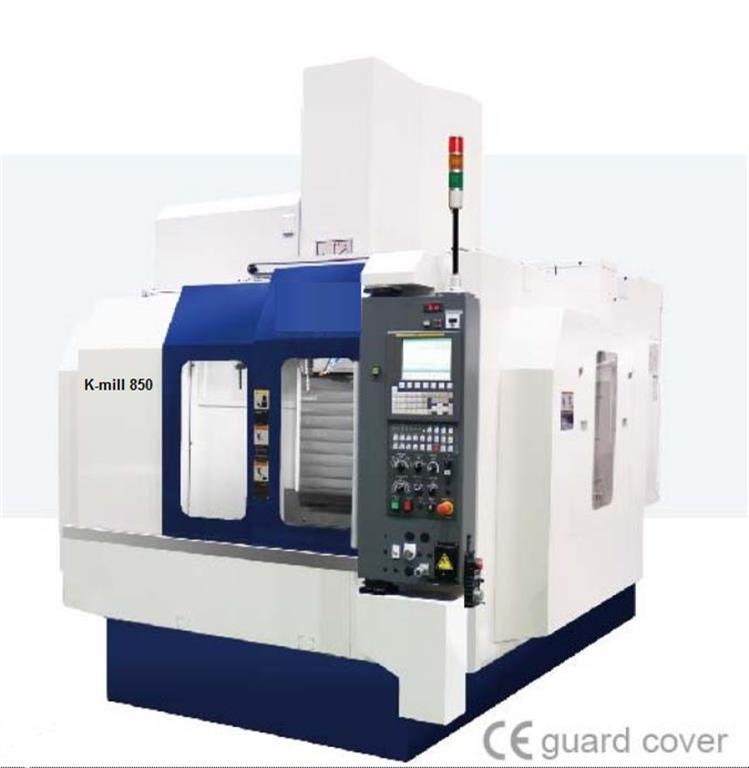

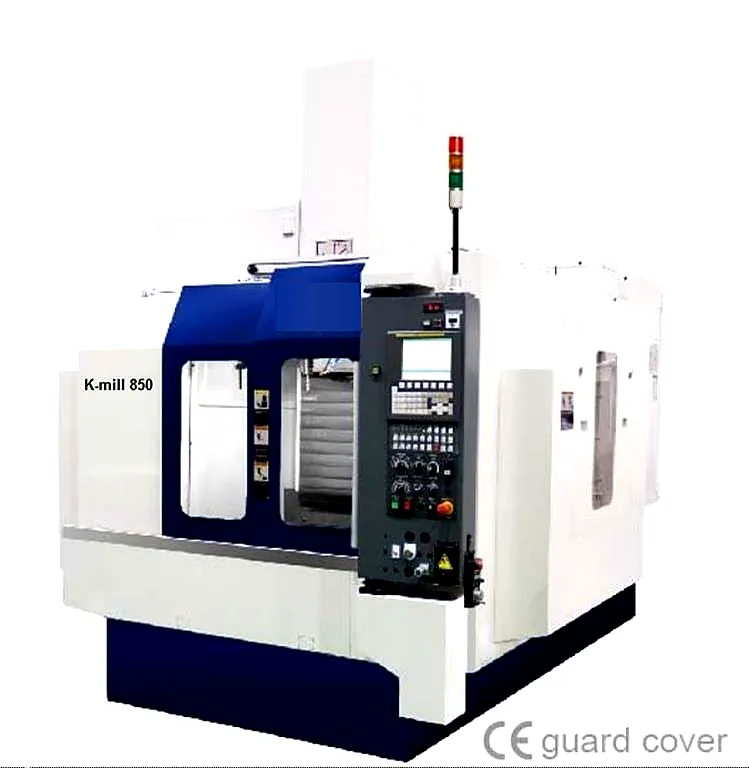

Fabrikneues, sofort verfügbares, vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung HEIDENHAIN TNC620 (MC1620) und umfangreichem Zubehör

Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.

Weitere Daten können Sie den Anlagen entnehmen.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Montage und Service durch qualifiziertes Fachpersonal möglich.

Abb. ähnlich

x-Weg	1050 mm
y-Weg	600 mm
z-Weg	530 mm
Tischgröße	1100×600 mm
T-Nuten	18×5 (Breite x Anz.) mm
max. Tischbelastung	800 kg
Abstand Spindelmitte bis Tisch	100-600 mm
Eilgang in X-Y-Z Achse	48/48/48 m
Fräsvorschubbereich	1-12.000 mm/min
Spindeldrehzahl	10.000 1/min
Spindelaufnahme	40 BT (opt. SK)
Spindelmotor	10 (Riemen) kW
Werkzeugwechsler	30 fach
max. Werkzeuggewicht	7 kg
Werkzeugdurchmesser	89 (voll)/125 (leer) mm
Werkzeuglänge max.	250 mm
Abmessungen L x B x H	2780x2500x2810 mm
Maschinengewicht ca.	7,1 t

CNC Steuerung HEIDENHAIN TNC620 (MC1620) , Späneförderer mit Spänebehälter , Werkzeugwechsler 30 fach, Signallampe 3-farbig , Maschinenlampe , Kühlmitteleinrichtung , Wasser-/Druckluftpistole , Gewindebohren ohne Ausgleich (Rigid tapping) , Verankerungsmaterial , CE-Ausführung , metrische Ausführung, 400V 50 Hz 3 Phasen , Bedienungsanleitung , Vollumhausung , Werkzeugvermessung Option von BLUM , autom. Schmiersystem , IKZ 20 bar , Linearführung , MPG Handrad , Rigid tapping , Klimaanlage für den Schaltschrank , Spindelölkühlsystem , Späneförderer Typ Schnecke im Maschinenbett, 2 Stück ,

Fabrikneues vertikales Hochleistungs-Bearbeitungszentrum für den Werkzeug- und Formenbau mit CNC-Steuerung FANUC 0i MF (opt. Siemens oder Heidenhain)

Ausgezeichnetes Preis-Leistungsverhältnis

CE-Zertifikat vom TÜV Rheinland

Abb. zeigt. VF 108

Gewährleistung: 12 Monate

Weitere Daten können Sie den Anlagen entnehmen.

Beschreibung	VF 108
x-Weg	1080 mm
y-Weg	600 mm
z-Weg	600 mm
Abstand Spindelmitte bis Ständer	630 mm
Abstand Spindelmitte bis Tisch	100-700 mm
Tischgröße	1280×600 mm
Tischbelastung	1000 kg
T-Nuten (BreitexAbstandxAnzahl)	18x100x5 mm
Spindelnase	A63 HSK
Spindeldrehzahl max.	15000 U/min
Spindelmotor	7,5/27 kW
Drehmoment an der Spindel	55/100 Nm
Eilgang in X-Y-Z Achse	36/36/24 m/min
Fräsvorschubbereich	1-10.000 mm/min
Werkzeugwechsler	24 fach
max. Werkzeuglänge	300 mm
max. Werkzeuggewicht	8 kg
max. Werkzeugdurchmesser	80 mm	130 mm
Positioniergenauigkeit	+/- 0,01 mm
Wiederholgenauigkeit	+/- 0,008 mm
Gesamtleistungsbedarf	30 kW
Maschinengröße (LxBxH)	4920x3510x2970 mm
Maschinengewicht ca.	7,25 t

CNC Steuerung , direkt angetriebener Spindelmotor , Gewindebohren ohne Ausgleich (Rigid tapping) , Vollumhausung , Spindelkühlung , Sperrluft für die Spindel , Signallampe 3-farbig , Klimaanlage für den Schaltschrank , elektronisches Handrad , automatisches Schmiersystem , komplette Kühlmitteleinrichtung , Späneförderer, Schanierband , Späneförderer – Spirale , Wasser-/Druckluftpistole , Ölabscheider , Automat. Abschaltmechanismus , Transformator , Nivellierelemente , Verankerungsbolzen u. Ausgleichselemente , Bedienungsanleitung in deutscher Sprache , CE-Ausführung , Spindelthermokompensation ,

Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung FANUC Oi MF plus.

Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:

Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) und extra stark verippt sorgen für höchste Stabilität und Steifigkeit

spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren

VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet

neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung

Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft

Neueste Maschinenkonstruktion und – design

4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar

Ausgezeichnetes Preis-Leistungsverhältnis

CE-Zertifikat vom TÜV Rheinland

Weitere Daten können Sie den Anlagen entnehmen.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

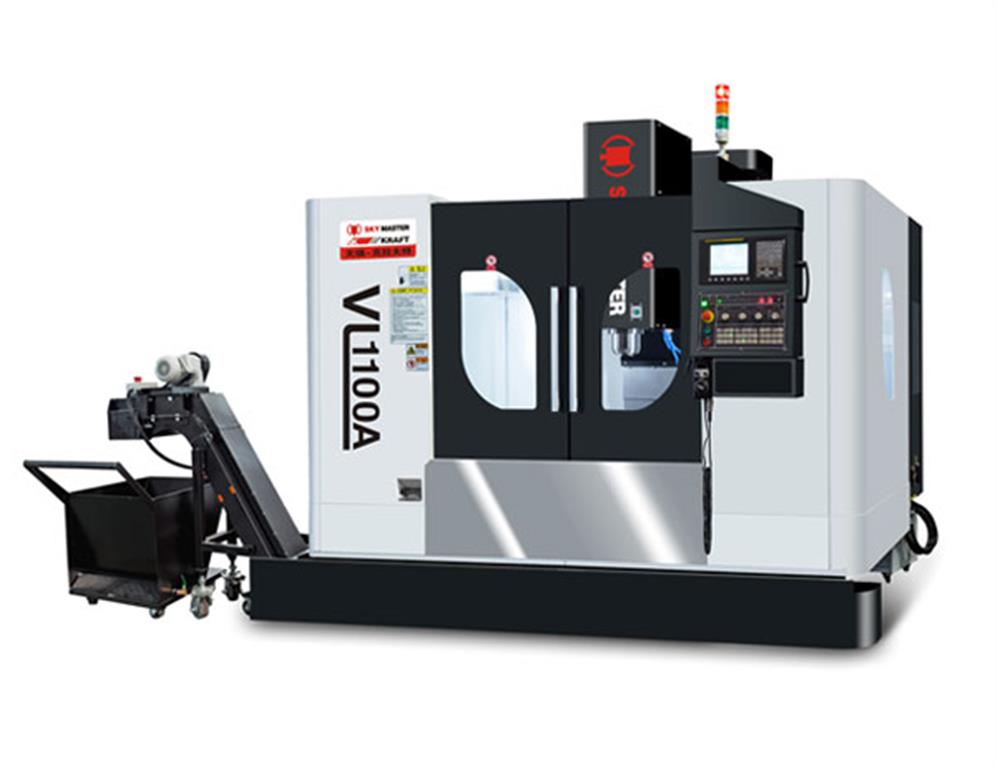

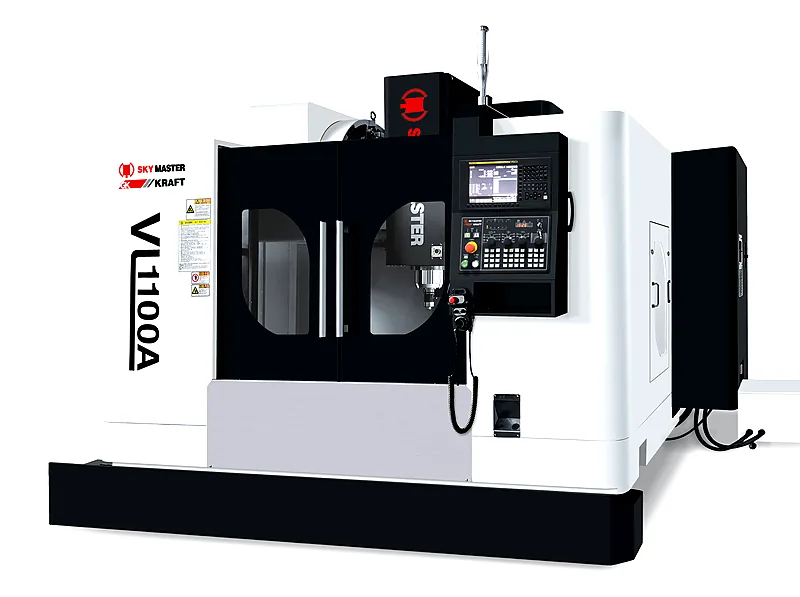

Modell	VL 1100A
x-Weg	1100 mm
y-Weg	600 mm
z-Weg	600 mm
Tischgröße	1280×600 mm
max. Tischbelastung	1000 kg
Abstand Spindelmitte bis Ständer	630 mm
Abstand Spindelmitte bis Tisch	100-700 mm
Eilgang in X-Y-Z Achse	36/36/30 m
Fräsvorschubbereich	1-10.000 mm/min
Spindelgeschwindigkeit	10.000 1/min (direkt)
Spindelmotor	11/20,4 kW
Positioniergenauigkeit	+/- 0,010 mm
Wiederholgenauigkeit	+/- 0,008 mm
Werkzeugaufnahme	40 BT
max. Werkzeugdurchmesser	80/130 mm
max. Werkzeuggewicht	8 kg
max. Werkzeuglänge	300 mm
Abmessungen L x B x H	4.920×3.510×2.850 mm
Maschinengewicht ca.	7,25 t

**CNC Bearbeitungszentrum Leadwell MCV 1500 BR**

Das CNC Bearbeitungszentrum Leadwell MCV 1500 BR mit der FANUC O-M Steuerung bietet eine präzise und effiziente Bearbeitung von Werkstücken. Mit einer Tischfläche von 1900 x 780 mm und großzügigen Verfahrwegen von 1520 x 800 x 600 mm ist dieses Bearbeitungszentrum vielseitig einsetzbar.

**Einsatzgebiet, Nutzen und Vorteile:**
Dieses Bearbeitungszentrum eignet sich ideal für den Einsatz in der metallverarbeitenden Industrie, insbesondere im Maschinenbau. Mit dem Leadwell MCV 1500 BR können präzise Fräs- und Bohrarbeiten durchgeführt werden. Die linearen Rollenführungen gewährleisten eine hohe Positionier- und Wiederholgenauigkeit. Dadurch werden qualitativ hochwertige Werkstücke produziert. Die hohe Tischbelastung von 1500 kg ermöglicht die Bearbeitung von schweren Werkstücken. Mit dem serienmäßigen Späneförderer und der Zentralkühlmittelzufuhr wird eine saubere Arbeitsumgebung und eine effiziente Späneentsorgung gewährleistet.

**Technische Daten und Ausstattung des Leadwell MCV 1500 BR, Standard:**
– CNC-Steuerung: FANUC O-M
– Tischgröße: 1900 x 780 mm
– Verfahrwege: 1520 x 800 x 600 mm
– Linearführung mit Rollen
– Abstand Spindelmitte zur Säule: 830 mm
– Abstand Spindelnase zur Tischoberfläche: 200 bis 800 mm
– Tischhöhe über dem Boden: 900 mm
– Belastungsgrenze des Tisches: 1500 kg
– Spindeltyp: mechanisch
– Spindeldrehzahl: 40 bis 4000 U/min
– Spindelkonus: #50
– Spindelmotorleistung: 11 / 15 kW
– Arbeitsvorschub (X/Y/Z): 15 / 15 / 10 m/min
– Werkzeugmagazin mit Kettentyp: 30 Plätze
– Werkzeugwechselzeit: 3,5 Sekunden
– Maximale Werkzeugdurchmesser: 125 mm
– Maximale Werkzeuglänge: 250 mm
– Maximales Werkzeuggewicht: 15 kg
– Installierte Leistung: 35 KVA
– Baujahr: 1996
– Abmessungen (L x B x H): 4000 x 4050 x 3000 mm
– Gewicht: 15.000 kg
– Mit Spänekühlung und Späneförderer

**Serviceleistungen**
Wir bieten Ihnen einen umfangreichen Service, einschließlich der Prüfung von Fördermaßnahmen, Finanzierungsoptionen, professioneller Montage und umfassender Schulungen. Unser Service erfüllt die Anforderungen von Führungskräften im Maschinenbau.

Bitte zögern Sie nicht, uns für weitere Informationen zu kontaktieren. Wir stehen Ihnen gerne zur Verfügung, um individuelle Anforderungen zu besprechen und maßgeschneiderte Lösungen anzubieten.

x-Weg	1520 mm
y-Weg	800 mm
z-Weg	600 mm

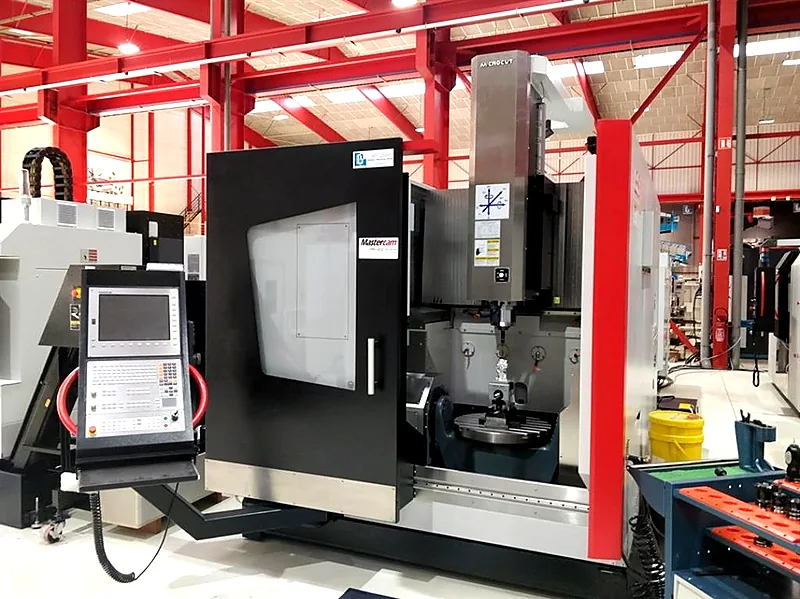

**Produktbeschreibung: CNC 5 Achsen Bearbeitungszentrum **

Das **MICROCUT MCU-5X** ist ein hochmodernes CNC 5 Achsen Bearbeitungszentrum, das anspruchsvolle Bearbeitungsaufgaben in verschiedenen Branchen bewältigt. Mit einer präzisen Heidenhain iTNC 530 HSCI Steuerung bietet die MCU-5X eine effiziente Lösung für vielfältige Werkstücke.

**Technische Daten:**
– **Modell:** MCU-5X
– **Numerische Steuerung:** Heidenhain iTNC530 HSCI
– **4. und 5. Achse auf dem Tisch:** Ja
– **Tischdurchmesser:** 600 mm
– **Drehgeschwindigkeit der Spindel:** 15000 U/min
– **Spindelmotorleistung:** 20/30 kW
– **Weitere technische Details:**
– **Durchmesser des Tisches:** 600 mm
– **Rillen (Breite x Abstand x Anzahl):** 75 x 14 x 7 mm
– **Achsenbewegungen:**
– X-Achse: 600 mm
– Y-Achse: 500 mm
– Z-Achse: 500 mm
– **Maximal zulässiges Werkstückgewicht auf dem Tisch:** 600 kg
– **Werkzeugmagazin:** 24 Werkzeuge standardmäßig
– **Maximaler Werkzeugdurchmesser:** 120 mm
– **Maximale Werkzeuglänge:** 300 mm
– **Maximales Werkzeuggewicht:** 7 kg
– **Positioniergenauigkeit:** 0,01 mm auf 300 mm
– **Wiederholgenauigkeit:** +/- 0,01 mm
– **Schnelle Vorschübe (X/Y/Z):** 36 / 36 / 36 m/min
– **Beschleunigung (X/Y/Z):** 7 m/s²
– **Spindeltyp:** Mechanisch
– **Spindeldrehzahl:** 15000 U/min
– **Spindelkonus:** ISO40
– **Spindelmotor:** 20 / 30 kW
– **Werkzeugwechselzeit:** 1,51 Sekunden

**Zubehör und Ausstattung:**
– **Spänebehälter:** Ja
– **Messregeln für die 3 Achsen:** Ja
– **Werkstücktaster Heidenhain TS460:** Ja
– **Werkzeugtaster:** Optional
– **Waschpistole:** Standard
– **Entöler:** Standard
– Weitere Ausstattungen und Optionen sind standardmäßig erhältlich.

**Einsatzgebiet, Nutzen und Vorteile:**
Das CNC 5 Achsen Bearbeitungszentrum MCU-5X bietet präzise Bearbeitungen von hochkomplexen Werkstücken in verschiedenen Branchen. Die MCU-5X zeichnet sich durch ihre Präzision, Flexibilität und Effizienz aus. Dank der hochwertigen Steuerung und umfangreichen Ausstattung steigert sie die Produktivität und Qualität in der Fertigung.

**Unser Service:**
Wir bieten umfassende Dienstleistungen für Führungskräfte im Maschinenbau, einschließlich Beratung zu Fördermöglichkeiten, Finanzierung, Montage und Schulung. Unser Ziel ist es, Sie bei der optimalen Nutzung Ihrer CNC-Maschine zu unterstützen.

Bei Fragen zu technischen Details und Preisen stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie uns für weitere Informationen über die MCU-5X und unsere Dienstleistungen.

x-Weg	600 mm
y-Weg	500 mm
z-Weg	500 mm

Fabrikneues, sofort verfügbares, vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung MANUAL GUIDE i FUNCTION + 10.4″ LCD MONITOR.

Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.

Weitere Daten können Sie den Anlagen entnehmen.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Montage und Service durch qualifiziertes Fachpersonal möglich.

x-Weg	1050 mm
y-Weg	600 mm
z-Weg	530 mm
Tischgröße	1100×600 mm
T-Nuten	18×5 (Breite x Anz.) mm
max. Tischbelastung	800 kg
Abstand Spindelmitte bis Tisch	100-600 mm
Eilgang in X-Y-Z Achse	48/48/48 m
Fräsvorschubbereich	1-12.000 mm/min
Spindeldrehzahl	10000 1/min
Spindelaufnahme	40 BT oder SK
Spindelmotor	11/15 kW
Werkzeugwechsler	30 fach
max. Werkzeuggewicht	7 kg
Werkzeugdurchmesser	89 (voll)/125 (angrenz. leer) mm
Werkzeuglänge max.	250 mm
Abmessungen L x B x H	2780x2500x2810 mm
Maschinengewicht ca.	7,1 t

Signallampe 3-farbig , Maschinenlampe , Kühlmitteleinrichtung , Späneförderer mit Spänebehälter , Wasser-/Druckluftpistole , Gewindebohren ohne Ausgleich (Rigid tapping) , Werkzeugwechsler 30 fach, Verankerungsmaterial , CE-Ausführung , metrische Ausführung, 400V 50 Hz 3 Phasen , Bedienungsanleitung , Vollumhausung , Wärmeaustauscher für den Schaltschrank , Werkzeugvermessung Option , autom. Schmiersystem , IKZ 20 bar, Spindelkühleinrichtung , Linearführung , CNC Steuerung FANUC 0i-M + MANUAL GUIDE i FUNCTION + 10.4″ LCD MONITOR , MPG Handrad , Rigid tapping , Schaltschrank getrennter Schrank f. Hoch- und Niederspannung , Spänespülsystem mit Hochdruckpumpe , automatisches Schmiersystem von LHL ,

Fabrikneues, sofort verfügbares, vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung SIEMENS 828D (10.4″ LCD+SHOPMILL) oder FANUC

Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.

Weitere Daten können Sie den Anlagen entnehmen.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Montage und Service durch qualifiziertes Fachpersonal möglich.

x-Weg	1020 mm
y-Weg	510 mm
z-Weg	600 mm
Tischgröße	1070×510 mm
T-Nuten	18×5 (Breite x Anz.) mm
max. Tischbelastung	500 kg
Abstand Spindelmitte bis Tisch	100-700 mm
Eilgang in X-Y-Z Achse	36/36/36 mm
Fräsvorschubbereich	1-12.000 mm/min
Spindeldrehzahl	15.000 (direkt) 1/min
Spindelaufnahme	40 BBT oder SK
Spindelmotor	14.6 kw
Werkzeugwechsler	30 fach
max. Werkzeuggewicht	7 kg
Werkzeugdurchmesser	89 (voll)/125 (leer) mm
Werkzeuglänge max.	250 mm
Abmessungen L x B x H	2780x2500x2810 mm
Maschinengewicht ca.	7,1 t

CNC Steuerung SIEMENS 828D (10.4″ LCD+SHOPMILL) oder FANUC , Maschinenlampe , Kühlmitteleinrichtung mit 320l Tank , Späneförderer mit Spänebehälter , Wasser-/Druckluftpistole , Gewindebohren ohne Ausgleich (Rigid tapping) , Werkzeugwechsler 30 fach, Verankerungsmaterial , CE-Ausführung , metrische Ausführung, 400V 50 Hz 3 Phasen , Bedienungsanleitung , Vollumhausung , Werkzeugvermessung Option , autom. Schmiersystem , IKZ 20 bar mit Filtersystem , Spindelkühleinrichtung , Linearführung , MPG Handrad , Transformator , Späneförderer – Spirale im Maschinenbett , Signallampe 3-farbig , Klimaanlage für den Schaltschrank , MPG Handrad ,
