Überholte CORREA FP30/30 – 8900205
In Überholung
Art der Fräse
Typ: Brücke
Marke: Correa
Modell: FP30/30
Baujahr: 1996
Nachgerüstet: 2023
Numerische Steuerung: HEIDENHAIN TNC-426
Nachrüstung der gebrauchten CORREA FP30/30 Fräsmaschine. Garantiert!
Dieses Modell der Fräsmaschine CORREA FP bietet eine außergewöhnliche Zuverlässigkeit und Robustheit, ohne ihre hervorragende dynamische Leistung zu lenken. Eine vielseitige Bearbeitungslösung, die die Anforderungen eines breiten Anwendungsspektrums erfolgreich erfüllt.
Technische Merkmale
Abmessungen
Tischmaße: 3000 x 1250 mm
Anzahl T-Slots: 8
T Slots Abmessungen: 22 mm
Traverse der Achse
X-Achsenquer: 2500 mm
Y Achsenquerierung: 1800 mm
Abstand der Säulen: 1680 mm
Z Achsenquerierung: 800 mm
Fräskopf
Kopftyp: Standard vertikale Spindel
Werkzeugklemmsystem: Hydraulisch
Hahnensein: ISO 50
Geschwindigkeitsbereich: 20 – 2000 r.p.m.
Spindelleistung: 22 kW
Feedrate
Vorschub: 2 – 5000 mm/min
Schnellvorschub (X / Y,Z): 15000 / 12000 mm/min
Gewicht und Maße
Max Gewicht auf Tisch: 10000 kg
Maschinengewicht: 21500 kg
Maschinenmaße: 7300 x 2690 x 3400 mm
Präsen
Bewachung: Ja
Kühlmittel: extern
Elektronisches Handrad: HR-330
Verkaufsbedingungen
Garantie: 6 Monate mechanische Teile
Kaufpreis (Ex Work): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 2500 mm |
y-Weg | 1800 mm |
z-Weg | 800 mm |
Überholte CNC Portalfräsmaschine mit:
Typ: Brückentyp
Marke: Correa
Modell: FP30/40
Jahr der Herstellung: 1998
Nachgerüstet: 2020
Numerische Steuerung: HEIDENHAIN TNC-426 PB
Räumungsverkauf der Maschine! Sofortige Lieferung!
Diese CORREA FP30/40 Fräsmaschine bietet nicht nur eine exzellente Kombination aus Steifigkeit und dynamischer Leistung aufgrund ihrer Konstruktion, sondern garantiert auch eine sehr präzise Bearbeitung. Option Direktabtriebskopf mit einer Geschwindigkeit von bis zu 5000 U/min.
Zu verkaufende Fräsmaschine nach ihrer Überholung und mit Garantien. Verfügbar für sofortige Lieferung. Besuchen Sie unseren Showroom, um die Bearbeitungsleistung zu überprüfen.
Technische Eigenschaften
Abmessungen
Abmessungen des Tisches: 4000 x 1250 mm
Anzahl der T-Nuten: 8
Abmessungen der T-Schlitze: 22 mm
Verfahrwege der Achse
Verfahrweg der X-Achse: 3500 mm
Verfahrweg Y-Achse: 2000 mm
Abstand zwischen den Säulen: 1740 mm
Verfahrweg der Z-Achse: 800 mm
Fräskopf
Universal manuell U40 (Optional: Standard Vertikalspindel)
Werkzeugspannsystem: Hydraulisch
Kegelspitze: ISO50
Drehzahlbereich: 20 – 3.000 U/min (5.000 U/min Direktausgang als Option)
Spindelleistung: 30 kW / 725 Nm
Vorschubgeschwindigkeiten:
Vorschubgeschwindigkeit: 7000 mm/min
Eilganggeschwindigkeit (X / Y,Z): 15000 / 12000 mm/min
Gewicht und Abmessungen
Maximales Gewicht auf dem Tisch: 10000 kg
Gewicht der Maschine: 30500 kg
Abmessungen der Maschine: 10748 x 4762 x 4400 mm
Zubehör:
Vollständige Verkleidung
Innere Hochdruck-Kühlmittelzufuhr durch die Spindel (bei Option Direktausgang)
Kopfstütze in der Säule: manueller Wechsel
Elektronisches Handrad: HR-410
Längsseitiges Späneabfuhrsystem durch Paletten, mit Querabsaugung und Kühlmittelbehälter
Verkaufsbedingungen
Gewährleistung: 6 Monate auf mechanische Teile
Verkaufspreis (ab Werk): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 3500 mm |
y-Weg | 2000 mm |
z-Weg | 800 mm |
Überholte Brückenfräse CORREA FP40/40 – 8950304
IN STOCK
Art der Fräse
Typ: Brücke
Marke: Correa
Modell: FP40/40
Baujahr: 1997
Überholte: 2023
Numerische Steuerung: HEIDENHAIN TNC-426
Überholte CORREA FP40/40 Fräsmaschine. Mit einer festen Brücke mit beweglichem Bettkonzept und mehr als 2 Metern zwischen den Säulen ermöglichen die Bearbeitung großer und komplexer Stücke.
Voll nachgerüstete Fräsmaschine mit hervorragender Geometrie und Genauigkeitsbedingungen. Garantiert.
Technische Merkmale
Abmessungen
Tischmaße: 4000 x 1250 mm
Anzahl T-Slots: 8
T Slots Abmessungen: 22 mm
Traverse der Achse
X-Achsenweg: 3500 mm
Y-Achsenweg: 2500 mm
Abstand zwischen den Säulen: 2040 mm
Z-Achsenweg: 1000 mm
Fräskopf
Standard-Vertikalspindel
Werkzeugklemmsystem: Hydraulisch
Spindel: ISO 50
Geschwindigkeitsbereich: 20 – 2000 r.p.m.
Spindelleistung: 22 kW
Feedrate
Vorschub: 2 – 5000 mm/min
Schnellvorschub (X / Y,Z): 15000 / 12000 mm/min
Gewicht und Maße
Max Gewicht auf Tisch: 10000 kg
Maschinengewicht: 24900 kg
Maschinenmaße: 10748 x 4932 x 4400 mm
Zubehör
Umhausung
Kühlmittel: extern
Elektronisches Handrad: HR-510
Späneförderer
Option: Werkstückmesssonde: Heidenhain TS-642
Verkaufsbedingungen
Garantie: 6 Monate mechanische Teile
Kaufpreis (Ex Work): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 3500 mm |
y-Weg | 2500 mm |
z-Weg | 1000 mm |

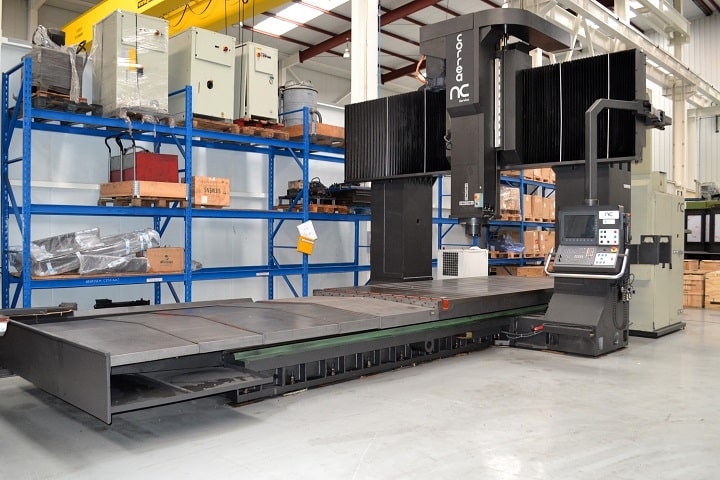

Überholte CNC Fräsmaschine CORREA FP40/40 – 895199
AUF LAGER
Art der Fräse
Typ: Brücke
Marke: Correa
Modell: FP40/40
Baujahr: 2004
Überholt: 2023
Numerische Steuerung: HEIDENHAIN TNC-530
Überholt CORREA FP40/40 Fräsen, die nach ihrem mechanischen Retfofitting-Verfahren hervorragende Geometriebedingungen, dynamische Leistung und Steifigkeit bietet. Ideal zur präzisen Bearbeitung großer Stücke dank seiner 4 Meter Länge und 2,5 Meter zwischen den Säulen.
Voll mechanisch nachgerüstet und mit Gewährleistung
Technische Merkmale
Abmessungen
Tischmaße: 4000 x 2000 mm
Anzahl T-Slots: 11
T Slots Abmessungen: 22 mm
Traverse der Achse
X Weg: 4000 mm
Y Weg: 3000 mm
Abstand zwischen den Säulen: 2530 mm
Z Weg: 1000 mm
Fräskopf
Universalkopf UM40
Werkzeugklemmsystem: Hydraulisch
Hahnensein: ISO50
Geschwindigkeitsbereich: 20 – 3.000 U/min (5.000 U/min direkt)
Spindelleistung: 30 kW
Feedrate
Vorschub: 7000 mm/min
Schnellvorschub (X / Y,Z): 15000 / 12000 mm/min
Gewicht und Maße
Maximales Gewicht auf Tisch: 10000 Kg
Maschinengewicht ca.: 45300 Kg
Maschinenmaße ca.: 10926 x 4768 x 5110 mm
Zubehör
Umhausung
Externes Kühlmittel.
Elektronisches Handrad: HR-420
Verkaufsbedingungen
Gewährleistung: 6 Monate mechanische Teile
Kaufpreis (Ex Work): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 4000 mm |
y-Weg | 3000 mm |
z-Weg | 1000 mm |
Überholte Fräsmaschine CORREA FP40/50 – 8920106
REFURBISHMENT ONGOING
Art der Fräse
Typ: Brücke
Marke: Correa
Modell: FP40/50
Baujahr: 1997
Nachgerüstet: 2023/2024
Numerische Steuerung: HEIDENHAIN TNC-320
Brücke nachgerüstet CORREA Fräsmaschine!
Wenn genau die Bearbeitung das ist, was Sie suchen, sowie eine präzise Kombination aus Steifigkeit und dynamischer Leistung, ist diese CORREA FP40/50-Fräsmaschine Ihre beste Lösung. Mit einer 5 Meter langen Bearbeitungskapazität und 2 Fräsköpfen ist dies eine ideale Maschine, um Ihre großen Volumenteile zu mechanisieren.
Vielseitigkeit und Effizienz, zusammen mit der hohen Genauigkeit, die dank des professionellen Sanierungsprozesses erreicht wird.
Technische Merkmale
Abmessungen
Tischmaße: 5000 x 2000 mm
Anzahl T-Slots: 13
T Slots Abmessungen: 22 mm
Traverse der Achse
X-Achsen-Sperre: 5000 mm
Y Achsüberquere: 3200 mm
Abstand zwischen den Säulen: 2500 mm
Z Achsquerer: 1000 mm
Fräskopf
Kopf 1: Elongate
Head 2: Universal-Handbuch
Werkzeugklemmsystem: Hydraulisch
Hahnennschnäuel: ISO 50 (DIN-69871) / Tiran: DIN-69872
Geschwindigkeitsbereich: 5.000 U/min mit Direktausstieg, begrenzt auf 3000 mit Fräskopf
Spindelleistung: 37 kW
Feedrate
Vorschub: 2 – 5.000 mm/min
Schnelles Vorfutter: X x 7.500 mm/min / Y-Z 12.000 mm/min
Gewicht und Maße
Maximales Gewicht auf Tisch: 25000 kg
Maschinengewicht ca.: 45000 Kg
Maschinenmaße ca.: 12700 x 5030 x 5150 mm
Präsen
Bewachen
Externe Kühlmittel
Elektronisches Handrad: HR-550
Manuelles Schaltsystem mit seitlichem Scharnier/Unterstützung
Verkaufsbedingungen
Garantie: 6 Monate mechanische Teile
Kaufpreis (Ex Work): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 5000 mm |
y-Weg | 3200 mm |
z-Weg | 1000 mm |
Art der Fräse
Typ: Brücke
Marke: Correa
Modell: FP40/50
Baujahr: 1998
Überholt: 2023
Numerische Steuerung: SIEMENS 840D
Die überholte Fräsmaschine CORREA FP40/50, deren Struktur eine hervorragende Kombination aus Steifigkeit und dynamischer Leistung bietet. Sein C5E-2 Achsen-Drehkopf ermöglicht eine sehr vielseitige und hochwertige Bearbeitung. Ideal für Automobil- oder Luftfahrtsektoren.
5-Achs-Fräsmaschine CORREA, überholt und mit Gewährleistung.
Technische Merkmale
Abmessungen
Tischmaße: 5000 x 2000 mm
Anzahl T-Slots: 13
T Slots Abmessungen: 22 mm
Traverse der Achse
X-Achsenweg: 5000 mm
Y-Achsenweg: 3250 mm
Z-Achsenweg: 1000 mm
Abstand zwischen den Säulen: 2500 mm
Fräskopf
Kopftyp: C5E- 2-Achsen-Kontinuous Head
Werkzeugklemmsystem: Hydraulisch
Spindelnase: BT 50
Geschwindigkeitsbereich: 40 – 4000 U/min
Spindelleistung: 37 kW / 372 Nm
Feedrate
Vorschub: 2 – 5000 mm/min
X-Y,Z Eilgang: 7200 / 12000 mm/min
Gewicht und Maße
Max Gewicht auf Tisch: 25000 kg
Maschinengewicht: 40500 kg
Maschinenmaße: 12700 x 5070 x 4900 mm
Zubehör
Umhausung
Automatischer Werkzeugwechsler: ATC-60
Elektronisches Handrad: Neue SIEMENS 6FX2007-1AC04
Verkaufsbedingungen
Gewährleistung: 6 Monate mechanische Teile
Kaufpreis (Ex Work): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 5000 mm |
y-Weg | 3250 mm |
z-Weg | 1000 mm |
CORREA FP50/50
ÜBERHOLUNG LÄUFT
Typ der Fräsmaschine
Typ: tischverfahrbar
Marke: Correa
Modell: FP50/50
Herstellungsjahr: 2003
Nachgerüstet: 2021
Numerische Steuerung: HEIDENHAIN TNC-530
Diese CNC-Fräsmaschine CORREA FP50/50 mit 5 Metern Verfahrweg in Längsrichtung und mehr als 3 Metern zwischen den Säulen ist eine perfekte Kombination aus Genauigkeit, Steifigkeit und dynamischer Leistung. Ebenfalls mit selbstindizierendem Differentialfräskopf (UAD), Spindelbereich von 6000 U/min und Steuerung HEIDENHAIN TNC-i530.
Vollständig nachgerüstete Fräsmaschine aus zweiter Hand.
Technische Daten
Abmessungen
Abmessungen des Tisches: 5000 x 2000 mm
Anzahl der T-Nuten: 13
Abmessungen der T-Nuten: 22 mm
Verfahrwege der Achsen
Verfahrwege der X-Achse: 5000 mm
Verfahrweg Y-Achse: 3800 mm
Abstand zwischen den Säulen: 3100 mm
Verfahrweg der Z-Achse: 1250 mm
Fräskopf
Selbstindizierender Differentialkopf (UAD)
Werkzeugspannsystem: Hydraulisch
Kegelspitze: ISO50
Drehzahlbereich: 6000 U/min
Spindelleistung: 27 kW
Vorschubgeschwindigkeiten
Eilganggeschwindigkeit (X / Y,Z): 7000 / 12000 mm/min
Gewicht und Abmessungen
Maximales Gewicht auf dem Tisch: 25000 kg
Ungefähres Gewicht der Maschine: 56000 kg
Ungefähre Abmessungen der Maschine: 13200 x 5850 x 5970 mm
Zubehör
Schutzvorrichtung
Inneres Kühlmittel durch die Spindel
Automatischer Werkzeugwechsler: ATC30
Fußpedal für Werkzeugspannung.
Elektronisches Handrad: HR-410
Die Überholung umfasst:
– Demontage aller Strukturelemente (X-, Y-, Z-Achse).
– Vorspannung der Kugelumlaufspindeln X, Y und Z.
– Einstellung von Rahmen und Stößel.
– Tisch: Schleifen der oberen Fläche.
– Schleifen, Grundieren und Lackieren der beschädigten Teile der Maschine in der Lackierung.
– Reparatur oder Austausch von beschädigten Teilen der Schutzvorrichtung.
– Inspektion zur Überprüfung der korrekten Funktion aller elektrischen Elemente, einschließlich:
– Demontage, Inspektion und Reinigung des gesamten Schaltschranks, der Antriebe und der CNC.
– Demontage, Inspektion und Reinigung der X-, Y- und Z-Achsen und des Spindelmotors.
– Demontage der Schalttafel, einschließlich Reinigung, Schleifen und Lackieren.
– Wiederzusammenbau aller geprüften Elemente.
– Reparatur des Fräskopfes, einschließlich:
– Demontage des Fräskopfes zur Inspektion.
– Auswechseln von beschädigten Lagern und Zahnrädern.
– Schleifen der Hauptwelle.
– Einrichten der Geometrie und Leistungsprüfung in allen 3 Achsen der Maschine, Durchführung der Abnahmeprüfprotokolle der Geometrie.
Verkaufsbedingungen
Gewährleistung: 6 Monate auf mechanische Teile
Verkaufspreis (ab Werk): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 5000 mm |
y-Weg | 3800 mm |
z-Weg | 1250 mm |
Portalfräsmaschine CORREA FPM60 – 8800901
ÜBERHOLUNG LÄUFT
Typ der Fräsmaschine

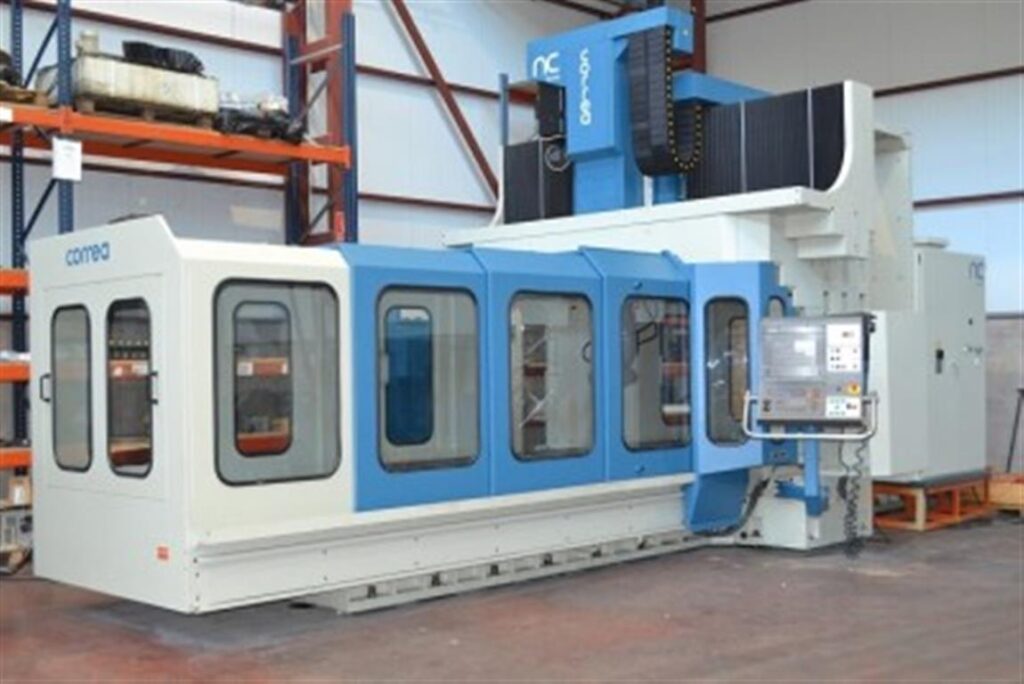

Typ: Brückentyp
Marke: Correa
Modell: FPM60
Herstellungsjahr: 1995
Nachgerüstet: 2021
Numerische Steuerung: HEIDENHAIN TNC-426 (kann modernisiert werden!)
Mechanisch überholte Portalfräsmaschine des Typs CORREA FPM60, die eine ausgezeichnete Genauigkeit bei der Bearbeitung von mittelgroßen und großen Teilen garantiert.
Die besonderen Eigenschaften der Portalfräsmaschine sind mit ihrer hohen Steifigkeit und Genauigkeit verbunden und ihre Vielseitigkeit macht diese gebrauchte Fräsmaschine zu einer optimalen Lösung für eine breite Palette von Bearbeitungsanwendungen.
Überholte Fräsmaschine, mit automatisch indexierendem Fräskopf und automatischem Werkzeugwechsler. Mit Maschinengarantie!
Technische Daten
Abmessungen
Abmessungen des Tisches: 6000 x 2500 mm
Anzahl der T-Nuten: 10
Abmessungen der T-Nuten: 22 mm
Verfahrwege der Achse
Verfahrweg der X-Achse: 6000 mm
Verfahrweg Y-Achse: 3800 mm
Abstand zwischen den Säulen: 3370 mm
Verfahrweg der Z-Achse: 1000 mm
Fräskopf
Kopf-Typ: Universal Auto-indexing UDG-40 (3º)
Werkzeugspannsystem: Hydraulisch
Kegelspitze: ISO 50
Drehzahlbereich: 20 – 2000 U/min.
Spindelleistung: 30 kW
Vorschubgeschwindigkeiten:
Vorschubgeschwindigkeit: 2 – 5000 mm/min
Eilganggeschwindigkeit (X / Y,Z): 7200 mm/min
Gewicht und Abmessungen
Max Gewicht auf dem Tisch: 15000 kg/m2
Gewicht der Maschine: 75000 kg
Abmessungen der Maschine: 15300 x 6550 x 6180 mm
Zubehör:
Schutzvorrichtung
Automatischer Werkzeugwechsler: ATC-60
Kühlmittel: Extern
2 Längsspäneförderer
Elektronisches Handrad: HR-410
Verkaufsbedingungen
Gewährleistung: 6 Monate auf mechanische Ersatzteile
Verkaufspreis (ab Werk): Auf Anfrage
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
x-Weg | 6000 mm |
y-Weg | 3800 mm |
z-Weg | 1000 mm |
gebrauchte CNC Portalfräsmaschine mit umfangreichen Zubehör. Maschine im Moment ohne CE. Kann gegen Mehrpreis nachgerüstet werden.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung
x-Weg | 8500 mm |
y-Weg | 4300 mm |
z-Weg | 1066 mm |
Abstand Spindelnase und Aufspannwinkel | 300-1366 mm |
Abstand zwischen den Ständern | 3500 mm |
Tischgröße | 8000×3100 mm |
Tischbelastung | 30000 kg |
T-Nuten (BreitexAbstandxAnzahl) | mm |
Spindelaufnahme | 50 BT |
Spindelgeschwindigkeit | vertikal: 6000 1/min; horizontal: 2000 1/min |
Spindelmotor | 30 kW |
Spindelmotor-Drehmoment | N.m. |
Eilgang in X-Y-Z Achse | mm/min |
Vorschübe X/Y/Z-Achse | mm/min |
Werkzeugwechsler | 60 |
max. Werkzeugdurchmesser | mm |
max. Werkzeuglänge | mm |
max. Werkzeuggewicht | kg |
Gesamtleistungsbedarf | kva |
Maschinengewicht ca. | t |
Maschinengröße (LxBxH) | mm |
+++Sondereinführungspreis+++Special Price++++
Fabrikneue CNC Portalfräsmaschine mit umfangreichen Zubehör sofort ab Lager Taiwan
Spezifikation:
X /Y /Z Verfahrweg: 4200 /1800+650 /800 mm
Abstand zwischen den Säulen: 1850mm (ohne Spritzschutz) Tischgröße: 4000mm×1500mm Stößelgröße: 450*400mm (4 Führungsbahnen)
Spindel: BBT-50, 6000rpm, 22/26kW+Getriebe (1:4)
Spindelnase zum Tisch: 403-1203mm (bestätigt durch Zeichnung)
Steuerung: Fanuc 0iMF+10,4 “LCD
ATC-Kapazität : Arm Typ 24T
Maximale Tischbelastung: 18 Tonnen
Maschinengröße L/B/H (ungefähr): 11.1/4.5/4.6 m
Zubehör:
1 Spindelkühler .
2. Spindelluftgebläse
3. Kühlmittelsystem für das Schneiden
4. Automatisches Schmiersystem
5. Programmende-Alarmleuchte
6. Starres Gewindeschneiden
7. Klimagerät für Schaltschrank
8. USB/RJ 45/Ethernet-Schnittstelle
9. N2-Gegengewichtsausgleichssystem
10. Luft/Wasser-Reinigungsanlage
11. Späneentferner mit zwei Schrauben
12. Stahlband-Späneförderer mit Wagen
13 Betriebshandbuch
14. Arbeitsscheinwerfer
15. Werkzeugsatz
16. ATC-Autotür
17. Fußschalter für Werkzeugauslösung
18. X /Y /Z Achse mit Kugelumlaufspindel
19. X /Y /Z-Achse mit Linearführung
20. Halbgekapselte Spritzschutzvorrichtung
21. X-Achse Teleskopabdeckung+Y-Achse Javara-Abdeckung
22. Bedienermonitor+MPG
23. Bodennivellierschraube & Fundamentbolzen
Installiertes Sonderzubehör:
1) Transformator
2) Ölabscheider
3) Oberes Modul für automatischen Fräskopf
4) Automatischer 90-Grad-Kopf (automatische Befestigung, automatische 5-Grad-Indexierung, Booster-Zylinder, 3500rpm, 1000Nm)
5) AHC für einen Kopf mit zwei Positionen
Gewährleistung: 12 Monate und 24 Monate auf die Steuerung
Abb. zeigt vergleichbares Modell
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung
x-Weg | 4200 mm |
y-Weg | 1800+650 mm |
z-Weg | 800 mm |
Abstand Spindelmitte bis Tisch | 403-1203 mm |
Abstand zwischen den Ständern | 1850 mm |
Tischgröße | 4000mm×1500 mm |
Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.
Die Maschine ist für die Ansprüche im Präzisions-Formenbau konzipiert
Alle Bauteile bestehen aus hochwertigem Grauguss und sind wärmebehandelt, um die beste strukturelle Stabilität und Positioniergenauigkeit zu gewährleisten. Die Genauigkeit orientiert sich an der aktuellen VDI-Norm.
Die Struktur der Maschine wurde mit der FEM-Analyse hinsichtlich Festigkeit und Steifigkeit optimiert
Die Standard-Maschine ist mit einer benutzerfreundlichen und wartungsarmen FANUC OI MF ausgestattet. Die Servoantriebe und -treiber sind vom entsprechenden Steuerungshersteller. Optional kann die Maschine mit HEIDENHAIN oder SIEMENS ausgestattet werden
Kraftvolles Getriebe von Barufaldi/Italien
Der Arbeitstisch der VM-Serie läuft auf 4 Linearführungen (THK Japan oder Rexroth Deutschland), um ein Höchstmaß an Stabilität zu erreichen, die Tischbelastbarkeit zu verbessern und gleichzeitig die Schnitt-Vibrationen zu reduzieren.
Der Spindelstock wird von 2-stufigen Linearführungen (THK Japan oder Rexroth Deutschland) unterstützt, eine weitere Linearführung befindet sich auf der Oberseite der Traverse um die Steifigkeit und Präzision zu verbessern.
Extrabreite und verippte Ständer und Traverse der VM-Serie erhöhen die Steifigkeit und Stabilität der Maschine
Schneller und effektiver Fräskopf-Austausch mit halbautomatischen und automatischen Austauschsystem (Option).
Verschiedene Köpfe und weiteres umfangreiches Sonderzubehör für noch mehr Produktivität
Verwendung von hochwertigen Komponenten namhafter Hersteller. Somit ist auch eine schnelle Ersatzteilversorgung gewährleistet.
Montage in klimatisierten Werkshallen
Gewährleistung: 12 Monate und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

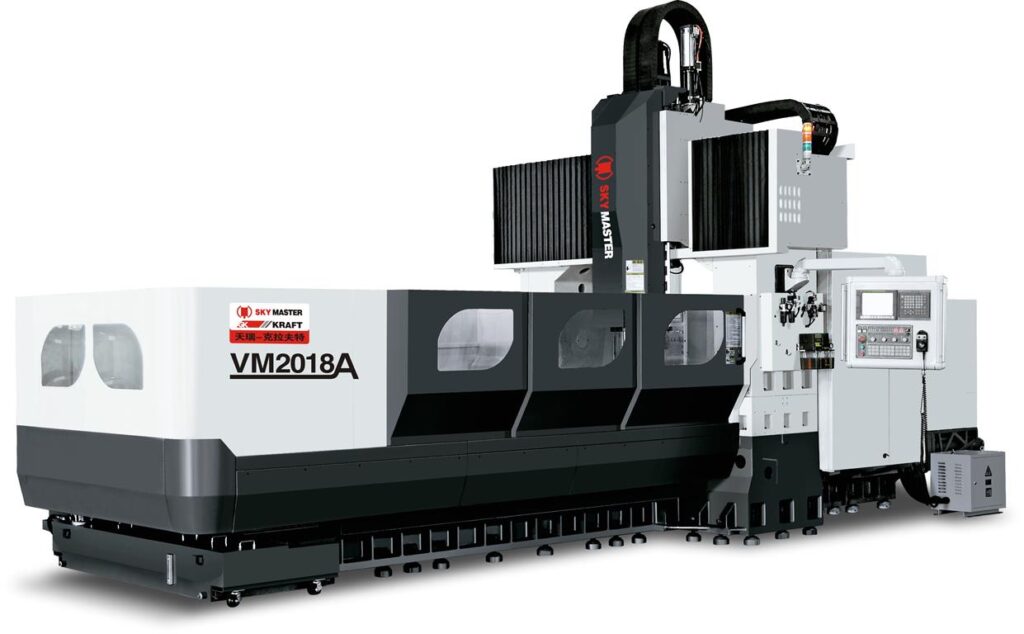

Modell | VM-2018 | VM-3018 | VM-4018 |
---|---|---|---|
x-Weg | 2300 mm | 3200 mm | 4100 mm |
y-Weg | 2000 mm | ||
z-Weg | 800 mm | ||
Abstand Spindelnase und Tisch | 180~980 mm | ||
Abstand zwischen Ständern | 1840 mm | ||
Tischgröße | 2300×1600 mm | 3200×1600 mm | 4100×1600 mm |
Tischbelastung | 8 t | 10 t | 12 t |
T-Nuten (BreitexAbstandxAnzahl) | 22x180x8 mm | ||
Spindelkonus | 50 BT/SK | ||
Spindeldrehzahl | 6000 (opt.10000) 1/min | ||
Spindelmotor | 15/18,5 kW | 22/26 kW | 22/26 kW |
Spindelmotor-Drehmoment | 560/662 Nm (bei 10000 1/min: 140/165 Nm) | ||
Eilgang in X-Y-Z Achse | 20/20/15 m/min | 20/20/15 m/min | 15/20/15 m/min |
Vorschübe | 1~10000 mm/min | ||
Werkzeugwechsler | 32 -fach | ||
Werkzeuglänge max. | 350 mm | ||
Werkzeugdurchmesser | 110/225 mm | ||
Werkzeuggewicht max. | 20 kg | ||
Positioniergenauigkeit | 0,020 mm | 0,025 mm | 0,03 mm |
Wiederholgenauigkeit | 0,015 mm | 0,020 mm | 0,025 mm |
Gesamtleistungsbedarf | 60 kva | ||
Maschinenlänge | 7027 mm | 8927 mm | 10327 mm |
Maschinenbreite/-höhe | 5217×4339 mm | 5217×4339 mm | 5217×4339 mm |
Maschinengewicht ca. | 22 t | 26 t | 30 t |
Gebrauchte CNC Portalfräsmaschine mit HEIDENHAIN 620 TNC Steuerung und umfangreichen Zubehör und folgenden Merkmalen:
Monoblock- Gusseisen-Maschinenbett und Monoblock- Quertraverse liefern höchste Steifigkeit für präzise Bearbeitungsergebnisse.
Die gesamte Struktur wurde durch FEM analysiert, um Steifigkeit und Präzision zu optimieren.
Vorschubrollen-Linearführungen der P-Klasse erlauben max. Beladung mit einem niedrigeren Reibungskoeffizienten (0,003-0,006). Sie sorgt für einen reibungslosen Lauf durch optimierte Rollenumwälzung und -führung, wodurch der Energieverbrauch gesenkt wird.
Die Doppelmuttern-Kugelgewindetriebe C3 sorgen für präzises Fräsen auch für schwere Lasten.
Spindeldirektantrieb mit 10.000 1/min, Werkzeugaufnahme SK50.
Spindelmotorleistung 22/46 Kw (S6-25%). (22Kw, kontinuierliche Leistung 46Kw bis 30 Minuten Überlast)
Spindeldrehmoment entspechend 140.1/286.5 (S6-25%) N.m
Zwei Spiralförderer und ein Kettenspäneförderer entfernen die Späne effektiv.
Allen wesentlichen Komponenten von namhaften Herstellern aus Europa oder International. Damit ist eine zuverlässige, kurzfristige und dauerhafte Ersatzteilversorgung gewährleistet.
Installation von weiterem Sonderzubehör möglich.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Natürlich können wir auch die Lieferung/Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung gegen entsprechenden Mehrpreis anbieten.
x-Weg | 2300 mm |
y-Weg | 2000 mm |
z-Weg | 1000 mm |
Tischgröße | 2300 x 1600 mm |
T-Nuten (BreitexAbstandxAnzahl) | 8x 22 x 180 mm |
max. Tischbelastung | 8 t |
Abstand zwischen den Ständern | 1840 mm |
Abstand Spindelnase und Tisch | 180~1180 mm |
Spindelmotor | 22/46 kW |
Drehmoment an der Spindel | 140.1/286.5 Nm (S6-25%) |
Spindelnase | 50 SK |
Spindelgeschwindigkeit | 10000 (direkt) U/min |
Eilgang X,Y | 20000 mm/min. |
Eilgang Z-Achse | 15000 mm/min |
Fräsvorschubbereich | 1~10000 mm/min |
Maschinengröße (LxBxH) | 7027 x 5217 x 4339 mm |
Gesamtleistungsbedarf | 60 kva |
Maschinengewicht ca. | 25 t |
Positioniergenauigkeit | 0,020 (gem. VDI/DGQ3441) mm |
Wiederholgenauigkeit | 0,015 (gem. VDI/DGQ3441) mm |
Fabrikneue CNC Portalfräsmaschine mit Fanuc Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.
Die Maschine ist für die Ansprüche im Präzisions-Formenbau konzipiert
Alle Bauteile bestehen aus hochwertigem Grauguss und sind wärmebehandelt, um die beste strukturelle Stabilität und Positioniergenauigkeit zu gewährleisten. Die Genauigkeit orientiert sich an der aktuellen VDI-Norm.
Die Struktur der Maschine wurde mit der FEM-Analyse hinsichtlich Festigkeit und Steifigkeit optimiert
Die Standard-Maschine ist mit einer benutzerfreundlichen und wartungsarmen FANUC OI MF ausgestattet.
Kraftvolles Getriebe von Barufaldi/Italien
Der Arbeitstisch der VM-Serie läuft auf 4 Linearführungen (THK Japan oder Rexroth Deutschland), um ein Höchstmaß an Stabilität zu erreichen, die Tischbelastbarkeit zu verbessern und gleichzeitig die Schnitt-Vibrationen zu reduzieren.
Der Spindelstock wird von 2-stufigen Linearführungen (THK Japan oder Rexroth Deutschland) unterstützt, eine weitere Linearführung befindet sich auf der Oberseite der Traverse um die Steifigkeit und Präzision zu verbessern.
Extrabreite und verippte Ständer und Traverse der VM-Serie erhöhen die Steifigkeit und Stabilität der Maschine
Schneller und effektiver Fräskopf-Austausch mit halbautomatischen und automatischen Austauschsystem (Option).
Verschiedene Köpfe und weiteres umfangreiches Sonderzubehör für noch mehr Produktivität
Verwendung von hochwertigen Komponenten namhafter Hersteller. Somit ist auch eine schnelle Ersatzteilversorgung gewährleistet.
Montage in klimatisierten Werkshallen
Gewährleistung: 12 Monate und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
x-Weg | 3200 mm |
y-Weg | 2000 mm |
z-Weg | 1000 mm |
Abstand Spindelnase und Tisch | 200-1200 mm |
Abstand zwischen Ständern | 1820 mm |
Tischgröße | 3200×1600 mm |
Tischbelastung | 10 t |
T-Nuten (BreitexAbstandxAnzahl) | 22x180x8 mm |
Spindelkonus | 50 BT |
Spindeldrehzahl | 6000 (Direktantrieb) 1/min |
Spindelmotor | 22 kW |
Spindelmotor-Drehmoment | 689/1692 |
Eilgang in X-Y-Z Achse | 20/20/12 m/min |
Vorschübe | 1~10000 mm/min |
Werkzeugwechsler | Vorbereitung für WZW |
Werkzeuglänge max. | 350 mm |
Werkzeugdurchmesser | 110/225 mm |
Werkzeuggewicht max. | 20 kg |
Positioniergenauigkeit | 0,025 mm |
Wiederholgenauigkeit | 0,02 mm |
Gesamtleistungsbedarf | 60 kva |
Maschinenlänge | 8927 mm |
Maschinenbreite/-höhe | 5535/4650 mm |
Maschinengewicht ca. | 26 t |
Fabrikneue CNC Portalfräsmaschine mit FANUC 0i MF Steuerung und umfangreichen Zubehör.
Bei Bedarf kann die Maschine auch noch mit Siemens oder Heidenhain Steuerung ausgestattet werden. Installation von weiterem Sonderzubehör möglich.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
Abb. ähnlich
x-Weg | 3200 mm |
y-Weg | 2000 mm |
z-Weg | 800 mm |
Tischgröße | 3200 x 1600 mm |
T-Nuten (BreitexAbstandxAnzahl) | 8x 22 x 180 mm |
max. Tischbelastung | 10 t |
Abstand zwischen den Ständern | 1840 mm |
Abstand Spindelnase und Tisch | 180~980 mm |
Spindelmotor | 22/26 kW |
Drehmoment an der Spindel | 560/662 Nm |
Spindelnase | 50 BT |
Spindelgeschwindigkeit | 6000 U/min |
Eilgang X,Y | 20000 mm/min. |
Eilgang Z-Achse | 15000 mm/min |
Fräsvorschubbereich | 1~10000 mm/min |
Maschinengröße (LxBxH) | 8927 x 5217 x 4339 mm |
Gesamtleistungsbedarf | 60 kva |
Maschinengewicht ca. | 29 t |
Positioniergenauigkeit | 0,025 (gem. VDI/DGQ3441) mm |
Wiederholgenauigkeit | 0,020 (gem. VDI/DGQ3441) mm |
Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, W-Achse und diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.
Gewährleistung: 12 Monate und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Modell | VM-3225 | VM-4225 | VM-5225 |
---|---|---|---|
x-Weg | 3200 mm | 4200 mm | 5100 mm |
y-Weg | 3000/3400 mm | ||
z-Weg | 800/1000 mm | ||
Abstand Spindelnase und Tisch | 235~1235 mm | ||
Abstand zwischen Ständern | 2550/3050 mm | ||
Tischgröße | 3350×2200 mm | 4350×2200 mm | 5350×2200 mm |
Tischbelastung | 15 t | 18 t | 21 t |
T-Nuten (BreitexAbstandxAnzahl) | 28x250x13 mm | 28x250x17 mm | 28x250x21 mm |
Spindelkonus | 50 BT/SK | ||
Spindeldrehzahl | 6000 (opt.10000, 15000) 1/min | ||
Spindelmotor | 22/26 kW | ||
Spindelmotor-Drehmoment | 560/662 Nm (bei 10000 1/min: 140/165 Nm) | ||
Eilgang in X-Y-Z Achse | 15/18/10~15 m/min | 12/18/10~15 m/min | 12/18/10~15 m/min |
Vorschübe | 1~8000 mm/min | ||
Werkzeugwechsler | 32 -fach | ||
Werkzeuglänge max. | 350 mm | ||
Werkzeugdurchmesser | 110/225 mm | ||
Werkzeuggewicht max. | 20 kg | ||
Positioniergenauigkeit | 0,025 mm | 0,030 mm | 0,040 mm |
Wiederholgenauigkeit | 0,02 mm | 0,025 mm | 0,030 mm |
Gesamtleistungsbedarf | 60 kva | ||
Maschinenlänge | 10125 mm | 12035 mm | 14035 mm |
Maschinenbreite/-höhe | 6840×4515 mm | ||
Maschinengewicht ca. | 40 t | 45 t | 50 t |
Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, W-Achse und diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.
Gewährleistung: 12 Monate und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Modell | VM-3230 | VM-4230 | VM-5230 |
---|---|---|---|
x-Weg | 3200 mm | 4200 mm | 5100 mm |
y-Weg | 3400 mm | ||
z-Weg | 1000 mm | ||
Abstand Spindelnase und Tisch | 235~1235 mm | ||
Abstand zwischen Ständern | 3050 mm | ||
Tischgröße | 3350×2200 mm | 4350×2200 mm | 5350×2200 mm |
Tischbelastung | 15 t | 18 t | 21 t |
T-Nuten (BreitexAbstandxAnzahl) | 28x250x13 mm | 28x250x17 mm | 28x250x21 mm |
Spindelkonus | 50 BT/SK | ||
Spindeldrehzahl | 6000 (opt.10000, 15000) 1/min | ||
Spindelmotor | 22/26 kW | ||
Spindelmotor-Drehmoment | 560/662 Nm | ||
Eilgang in X-Y-Z Achse | 15/18/15 m/min | 12/18/15 m/min | 12/18/15 m/min |
Vorschübe | 1~8000 mm/min | ||
Werkzeugwechsler | 32 -fach | ||
Werkzeuglänge max. | 350 mm | ||
Werkzeugdurchmesser | 110/225 mm | ||
Werkzeuggewicht max. | 20 kg | ||
Positioniergenauigkeit | 0,030 mm | 0,035 mm | 0,045 mm |
Wiederholgenauigkeit | 0,025 mm | 0,030 mm | 0,035 mm |
Gesamtleistungsbedarf | 60 kva | ||
Maschinenlänge | 10125 mm | 12035 mm | 14035 mm |
Maschinenbreite/-höhe | 6840×4715 mm | ||
Maschinengewicht ca. | 40 t | 45 t | 50 t |
