Die VT600 ist eine leistungsstarke CNC Vertikaldrehmaschine, perfekt geeignet zur Bearbeitung großer, schwerer oder komplexer Werkstücke. Ihr massives Design, kombiniert mit moderner Steuerungstechnik, macht sie zu einer effizienten Lösung in der Schwerzerspanung. Der enorme Schwingdurchmesser und die stabile vertikale Werkstückaufnahme ermöglichen extrem präzise Fertigungsergebnisse in Top-Qualität.
Sofort verfügbar – ab Lager (bei Neubestellung: ca. 6 Monate Lieferzeit) und auf der EMO 2025 in Hannover
Performance klar im Fokus – Ø750 mm Schwingdurchmesser über dem Bett, Ø600 mm Schneiddurchmesser, max. Werkzeug-Tischlast 600 kg.
Robuste Konstruktion – HT300-Gussbett, symmetrischer Spindelstock, hochpräzise Linearführungen (X/Z) mit Positionierungsgenauigkeiten von ≤ 6 µm / Reproduzierbarkeit ≤ 4 µm.
Effiziente Werkzeugtechnik – BMT65-Revolver mit 12 Stationen, Standard-Werkzeugaufnahme Ø25/Ø40 mm, mit C‑Achse für umfassende Bearbeitungsmöglichkeiten.
Starke Antriebe – Hauptspindelmotor 15 oder 18,5 kW, Drehmoment bis 440 Nm, max. Drehzahl bis 2 500 U/min, optionales Fräsmotorpaket (5,5 kW, 100 Nm / 3 000 U/min).
Intuitive Steuerung & perfekt zugeschnittene Ergonomie, gefertigt für langlebigen, produktiven Einsatz.
| Merkmal | Daten |
|---|---|
| Schwingdurchmesser über Bett | Ø750 mm |
| Max. Schneiddurchmesser | Ø600 mm |
| Max. Werkstücklänge | ca. 600 mm |
| Tischlast | bis 600 kg |
| Achsverfahrweg (X / Z) | circa 480 mm / 600 mm |
| Positionierungsgenauigkeit | ≤ 6 µm; Reproduzierbarkeit ≤ 4 µm |
| Werkzeugrevolver | 12 Stationen, BMT65 |
| Hauptspindelmotor | 15 kW Standard, optional 18,5 kW |
| Spindeldrehzahl / Drehmoment | bis 2 500 U/min / bis 440 Nm |
| Fräsmotor (optional) | 5,5 kW / 100 Nm / 3 000 U/min |
| Bed-Abmessungen (L×B×H) | ca. 2 300 × 2 000 × 3 400 mm |
| Gewicht | ca. 11 500 kg |
| Stromaufnahme | bis 50 kVA |
| Linearführungen | Hochpräzise, robust |
| Teleskopblenden, Coolant etc. | Optional verfügbar |
Besuchen Sie uns auf der EMO 2025 und überzeugen Sie sich persönlich von der Leistung, Präzision und Stabilität der CNC Vertikaldrehmaschine VT600.
Jetzt kostenlose Eintrittskarten sichern und persönlichen Beratungstermin vereinbaren!
(Button: Kostenlose Eintrittskarten anfordern)
Massive Stabilität + hohe Leistung – ideal für anspruchsvolle Fertigungen!
Hohe Präzision & Wiederholbarkeit dank stabiler Linearführungen und präziser Steuerung.
Sofort verfügbar (alternativ ca. 6 Monate Lieferzeit).
EMO-Präsenz – live im Einsatz erleben!
Mit unserem taiwanischen Partner haben wir eine Vielzahl von Drehmaschinen entwickelt, um unterschiedlichen Anforderungen des Marktes gerecht zu werden. Die vertikalen CNC-Drehmaschinen (Vertikaldrehmaschinen), hergestellt in Taiwan, haben mehrere Fähigkeiten. Diese Vertikaldrehmaschinen zeichnen sich durch hohe Steifigkeit und hohe Präzision bei der Bearbeitung aus. Die Spindeln werden durch Servomotoren angetrieben. Hochwertige Linearführungen und stabile Drehhydraulikzylinder sind entscheidend für eine permanente Genauigkeit und Effizienz. Weitere Eigenschaften sind:
– Tisch mit leistungsstarkem Kühlmittelsystem für effiziente Späneentsorgung
– Einfache Be- und Entladung, geeignet für große, schwere, unregelmäßige Werkstücke
– Verwendung hochwertiger und namhafter Komponenten wie SKF, FAG, Siemens etc.
– Erhält die beste Kreisform ohne Trägheitsellipse nach der Bearbeitung
– Eine solide, schwere Tischfläche ermöglicht eine nahtlose Befestigung für hochsteife und vibrationsarme Bearbeitung
– Kleinster Fußabdruck in seiner Klasse und bietet einen optimalen Arbeitsfluss
– Umfangreiches Sonderzubehör für noch mehr Produktivität
– Extrem kurze Lieferzeiten durch Bevorratung der wesentlichen Bauteile
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
| Modell | KVL-450 | KVL-600 | KVL-800 | KVL-1100 |
|---|---|---|---|---|
| Drehdurchmesser | 450 mm | 600 mm | 800 mm | 1100 mm |
| Umlaufdurchmesser | 550 mm | 650 mm | 1000 mm | 1250 mm |
| Drehhöhe | 450 mm | 500 mm | 750/950 mm | 1000 mm |
| Spindelnase | A2-8 | A2-8 | A2-11 | A2-15 |
| Tischdrehgeschwindigkeit | 50-2500 U/min | 50-2250 U/min | 20-1500 U/min | 20-600 U/min |
| Verfahrweg (vertikal) des Stößels | 450 mm | 500 mm | 800 / 1000 (Opt.) mm | 1000 mm |
| Verfahrweg (horizontal) des Stößels | 300 mm | 340 mm | 500 mm | 700 mm |
| Eilgang in X-und Z-Richtung | 20/24 m/min | 20/24 m/min | 20/20 m/min | 10/10 m/min |
| Werkzeugwechsler | 8/10/12 mit vertikaler oder horizontaler Scheibe | |||
| Werkzeugaufnahme | VDI40/VDI50 oder Schaftaufnahme | |||
| Antriebsleistung – Spindelmotor | 11/15 kW | 15/18.5 kW | 18.5/22 kW | 37/45 kW |
| Maschinenhöhe | 2600 mm | 2910 mm | 4020 mm | 4605 mm |
| Maschinengewicht ca. | 4500 kg | 6000 kg | 13000 kg | 18000 kg |
| Hydraulikmotor | 2,2 kW | |||
| Servomotor X-Achse | 1,6 kw | 1,6 kw | 4 kw | 7 kw |
| Servomotor Z-Achse | 3 kw | 3 kw | 7 kw | 7 kw |
| Kühlmittelpumpenmotor | 0,75+1,1 kW | 0,75+1,1 kW | 0,75+0,75+1,1 kW | 0,75+0,75+1,1 kW |
| Gesamtanschlusswert | 35 kva | 40 kva | 50 kva | 70 kva |
Mit unserem taiwanischen Partner haben wir eine Vielzahl von Drehmaschinen entwickelt, um unterschiedlichen Anforderungen des Marktes gerecht zu werden. Die vertikalen CNC-Drehmaschinen (Vertikaldrehmaschinen), hergestellt in Taiwan, haben mehrere Fähigkeiten. Diese Vertikaldrehmaschinen zeichnen sich durch hohe Steifigkeit und hohe Präzision bei der Bearbeitung aus. Die Spindeln werden durch Servomotoren angetrieben. Hochwertige Linearführungen und stabile Drehhydraulikzylinder sind entscheidend für eine permanente Genauigkeit und Effizienz. Weitere Eigenschaften sind:
– Tisch mit leistungsstarkem Kühlmittelsystem für effiziente Späneentsorgung
– Einfache Be- und Entladung, geeignet für große, schwere, unregelmäßige Werkstücke
– Verwendung hochwertiger und namhafter Komponenten wie SKF, FAG, Siemens etc.
– Erhält die beste Kreisform ohne Trägheitsellipse nach der Bearbeitung
– Eine solide, schwere Tischfläche ermöglicht eine nahtlose Befestigung für hochsteife und vibrationsarme Bearbeitung
– Kleinster Fußabdruck in seiner Klasse und bietet einen optimalen Arbeitsfluss
– Umfangreiches Sonderzubehör für noch mehr Produktivität
– Extrem kurze Lieferzeiten durch Bevorratung der wesentlichen Bauteile

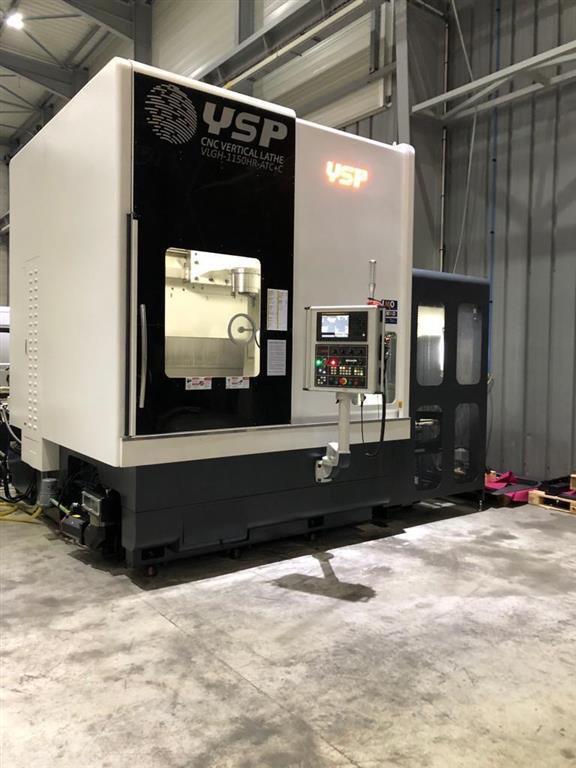

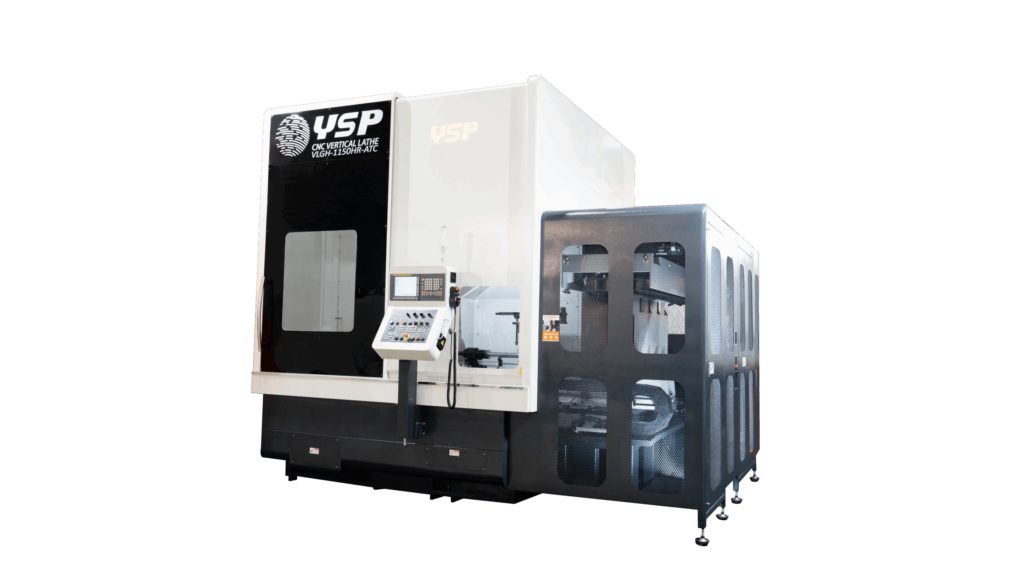

Diese Maschine ist wie folgt konfiguriert:
Digitale Steuerung : Fanuc 0i-TF Plus, 10,4“ Bildschirm.
Spindel: Hauptspindel Getriebe 2 Bereiche 37/45 Kw.
Spindelnase dia. 520 mm
Kapazitäten:
Max. Drehdurchmesser: 1150 mm
Durchmesser des Drehdurchgangs: 1250 mm
Max. bearbeitbare Höhe: 950 mm
Maximale Belastung der Spindel: 3000 kg
Drehgeschwindigkeit: 600 U/min.
Verfahrwege:
Verfahrwege X/Z-Achse: 700/900 mm
Eilgang:
Eilgänge X/Z: 14/14 m/min.
Ausstattung :
– C-Achse 360.000 Positionen
– Werkzeugmagazin 40 Stationen HSKT100 (max. Ø 125 mm (250))
– Angetriebene Werkzeuge 22/26 Kw.
– Heidenhain-Maßstäbe in der X- und Z-Achse.
– Kühlmittelzufuhr Zentrum Spindel
– Renishaw Werkstücktaster + automatischer Werkzeugmesstaster
– Hochdruck-Kühlschmierstoffsystem 80 bar inklusive Behälter, Filter und Kühlaggregat.
– Automatische Fronttür
– Ölentferner
– Rauchsauger LOSMA x2
– Klimaanlage im Schaltschrank
– Transformator
– Blockstopp für Werkzeuge mit Winkelgetriebe
– Manuelles 3-Backenfutter Durchm. 1000 mm mit konzentrischer Spannung, Montage auf ISO-Sohle.
– Bedienungsanleitung
– CE-Zertifizierung
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
| Drehdurchmesser | 1150 mm |
| Umlaufdurchmesser | 1250 mm |
| Drehhöhe | 950 mm |
FABRIKNEUE CNC-KARUSSELLDREHMASCHINE MIT CNC-STEUERUNG Fanuc 0i TD.
Standard-Zubehör:
Späneförderer & Kühlmitteltank
Öl / Wasser-Abscheider
hochsichere Maschinenabdeckung
Wärmetauscher für Schaltschrank
Automatische Schmierung der Führungsschiene
4 Backen Handspannfutter 1000mm
Hydraulikeinheit
BT50 Werkzeug Anschluss im RAM
3 Farben Warnlicht
Absturzsicherung in der Z-Achse – automat. Motor- Bremssystem
installiertes Zusatzzubehör:
Klimaanlage für den Schaltschrank
Innere Kühlmittelzufuhr
Filter für Kühlwasser
CE-Zeichen
Transformator
| Drehdurchmesser | 1250 mm |
| Umlaufdurchmesser | 1100 mm |
| Drehhöhe | 1000 mm |
| Gesamtleistungsbedarf | 37/45 kW |
| Maschinengewicht ca. | 18 t |
| Raumbedarf ca. | 4500x2520x4605 mm |
