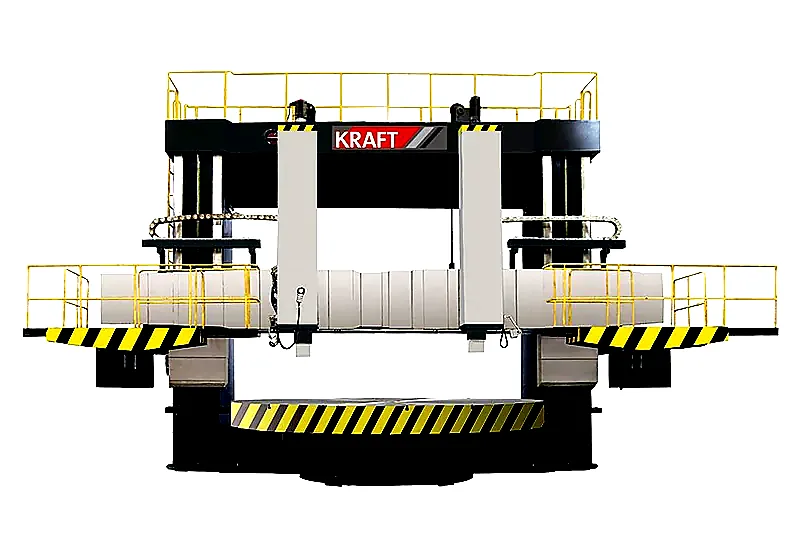

Fabrikneue CNC-Karusseldrehmaschine (inkl. 2 Stößeln) mit CNC Steuerung SIEMENS 828D oder 840D inkl. SHOPTURN.

Weitere Informationen entnehmen Sie bitte dem Anhang (pdf-Datei). Alle wesentlichen Komponenten von namhaften Herstellern wie Siemens, SKF, NSK uvm. Weitere Maschinen sind kurzfristig gem. Kundenanforderung verfügbar.

Gewährleistung: 12 Monate auf die Maschine und 24 Monate auf die Steuerungskomponten und Servomotoren

Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach.

Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Planscheibendurchmesser	8000 mm
Umlaufdurchmesser	10000 mm
Drehhöhe	4500 mm
Werkstückgewicht	120/200 t
Tischgeschwindigkeit	0.2-16 U/min (2 Stufen)
Drehmoment an der Planscheibe	200/460 k.Nm
Stößelhub	vertikal: 2300 mm
Stößelhub	horizontal: 5300 mm
Stößelquerschnitt	300×300 mm
Schnittkraft des Stößels	links: 63 kN / rechts: 80 kN
Verfahrweg der Quertraverse	2000 mm
Eilgang Quertraverse	300 mm/min
Vorschub stufenlos	X-Achse: 1-500 mm/min
Hauptmotor	110 kW
Maschinengewicht ca.	270 t
Maschinengröße (LxBxH)	14000x10000x9000 mm
Steuerung	Siemens 828D/Siemens 840D

Gantry-Portal , Querführungsantrieb , Hauptantrieb Getriebekasten , Arbeitstisch , Quertraverse , Werkzeugträger 2 Stück, Bedienpult , Schaltschrank , Kabel und Abdeckungen , Aufhängevorrichtung , Elektrische Handräder 1 Stück, Stößel 1 Stück konventioneller und 1 Stück CNC-Stößel , CE-Ausführung inkl. Zertifikat , Technische Dokumentation in deutscher Sprache , Europäische Elektrik Schneider, Siemens, ABB oder ähnlich , Planscheibe , Servomotoren von Siemens , SPS Maschinensteuerung von Siemens ,

Fabrikneue CNC-Karusseldrehmaschine (inkl. 2 Stößeln) mit CNC Steuerung SIEMENS 828D oder 840D inkl. SHOPTURN.

Weitere Informationen entnehmen Sie bitte dem Anhang (pdf-Datei). Alle wesentlichen Komponenten von namhaften Herstellern wie Siemens, SKF, NSK uvm. Weitere Maschinen sind kurzfristig gem. Kundenanforderung verfügbar.

Gewährleistung: 12 Monate auf die Maschine und 24 Monate auf die Steuerungskomponten und Servomotoren

Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach.

Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Planscheibendurchmesser	4700/5700 mm
Umlaufdurchmesser	6300 mm
Drehhöhe	3150/4000 mm
Werkstückgewicht	63/100 t
Tischgeschwindigkeit	0.2-32 U/min (2 Stufen)
max. Drehmoment	400 KNm
Stößelhub	vertikal: 1600/2000 mm
Stößelhub	horizontal: 3400 mm
Stößelquerschnitt	240×240/280×280 mm
Verfahrweg der Quertraverse	2000 mm
Eilgang Quertraverse	300 mm/min
Vorschub stufenlos	X-Achse: 1-500 mm/min
Hauptmotor	90/110 kW
Maschinengewicht ca.	110/170 t
Maschinengröße (LxBxH)	9000x7000x8000 mm
Steuerung	Siemens/Fanuc/Fagor

Gantry-Portal , Querführungsantrieb , Hauptantrieb Getriebekasten , Arbeitstisch , Quertraverse , Werkzeugträger 2 Stück, Bedienpult , Schaltschrank , Kabel und Abdeckungen , Aufhängevorrichtung , Elektrische Handräder 1 Stück, Stößel 1 Stück konventioneller und 1 Stück CNC-Stößel , CE-Ausführung , Technische Dokumentation in deutscher Sprache , Europäische Elektrik ,

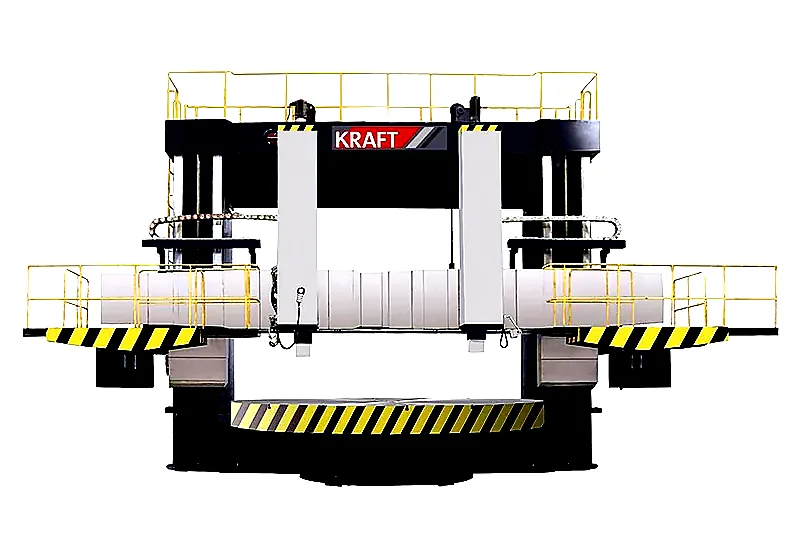

Fabrikneue konventionelle Doppelständer-Karusselldrehmaschinen und umfangreichen Zubehör.

Auf einem Blick
– Geeignet für 400V/50Hz/3Ph lokale Stromversorgung,
– Hochwertige Gusseisen Struktur sorgen für extrem hohe Stabilität, Zuverlässigkeit und längere Lebensdauer der Maschine
– Übersichtliches Bedienpult mit allen notwendigen Funktionen für effektives und sicheres Bedienen
– Tisch mit manuellem 4-Planscheibe mit Spannbacken
– Stahlhalter auf vertikalen Köpfen, besonders geeignet für tiefe Innenbearbeitung
– 2 stufiges Getriebe mit variablen Geschwindigkeiten innerhalb der Stufen
– Gehärtete und geschliffene Zahnräder im Getriebe sorgen für geschmeidigen Getriebestufenwechsel und Laufruhe
– Hochpräzise Lager von NSK stützen die Präzision-Kugelgewindetriebe (X / Z-Achse)
– Automatisches Schmiersystem für die Führungen, Werkzeugköpfe und Querbalken
– High-Power DC 55/75 kW Hauptmotor mit DC digital Antriebseinheit (Marke Eurotherm /PARKER)
– Wärmetauscher für den Schaltschrank
– Arbeitsscheinwerfer für eine ausreichende Beleuchtung
– Unabhängige Hydraulikaggregat, einfacher Anpassung und Wartung
– Hydrostatische Axiallager im Tisch mit konstanten Druck (0,2-0.4Mpa)
– Automatisches Klemmen vom Querbalken auf den Ständern für präzise Schwerzerspanung
– Stößel aus C45 Stahl sind induktiv gehärtet und geschliffen für eine verbesserte dynamische Leistung und längere Lebensdauer
– Anti-Verschleiß: industrielle Zink-Aluminium-Legierung (ZnAl10-5) auf Gleitführungen und abriebfester Zink-Aluminium-Legierung (ZnAl10-5) auf den Tisch-Führungen sorgen für längere Lebensdauer der Maschine
– SPS-Einheit (Marke DELTA / OMRON) in der elektrischen Anlage für die zuverlässige Funktionalität
– Servo-Motoren & Kugelgewindetriebe werden für die Zuführung der beiden Werkzeugköpfen verwendet
– Teleskop-Stahlabdeckungen am Querbalken verhindern das Eindringen von Spänen, Staub, Öl etc.
– Ausziehbare, bewegliche Plattformen können an beiden Seiten des Querbalkens befestigt werden, für einfaches Einrichten und Betrieb (optional)

Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Modell	KDM-K 40	KDM-K 50
Planscheibendurchmesser	3150/3500 mm	4000/4500 mm
Umlaufdurchmesser	4000 mm	5000 mm
Drehhöhe	2500/3150/4000 mm	2500/3150/4000 mm
Drehmoment an der Planscheibe	100000 Nm
max. Werkstückgewicht	32/50/83 t
Tischgeschwindigkeit	2 – 40 1/min
Verfahrweg (vertikal) des Stößels	1300/1600/2000 mm
Verfahrweg (horizontal) des Stößels	2250 mm	2800 mm
Eilgang X-Achse	3 m/min	4 m/min
Stößelquerschnitt	200×255 mm
Eilgang Quertraverse	350 mm/min
Hauptmotor, Leistung	55 kW	75 kW
Maschinengewicht ca.	58/75/115 t	58/75/115 t

Kühlmitteleinrichtung , Planscheibe siehe oben , Technische Dokumentation , CE-Konformitätserklärung , Stößel 2 Stk., stufenlose Spindeldrehzahl , frequenzgeregelter Hauptspindelmotor , Automatische Schmiereinrichtung , Europäische Elektrik , Verankerungsbolzen und Ausgleichselemente , Maschinenwerkzeuge , Arbeitslampe ,
