Zahlung: 100 % netto vor Verladung
Gewährleistung: keine
Flachschleifmaschine in Sonderausführung – Keilwellenschleifmaschine
Ausgestattet mit Teilapparat, Spitzenhöhe 160 mm und Reitstock.
Schleifleistung des Spindelantriebes 11 kW
Maschine in 1A Zustand mit Papierbandfilter
Die Maschine ist in metrischer Standardausführung für den Anschluß an 400 V, 50 Hz, 3-Phasen.
| Schleifdurchmesser | 360 mm |
| Schleiflänge | 950 mm |
| Einspannlänge | 1.000 mm |
| Gesamtleistungsbedarf | 20 kW |
| Maschinengewicht ca. | 4.800 kg |
**Präzisionswerkzeug für anspruchsvolle Aufgaben: Die gebrauchte Führungsbahnschleifmaschine**
Effizienz und Genauigkeit sind Kardinaleigenschaften im modernen Maschinenbau. Führungskräfte, die nach Lösungen suchen, um die Lebensdauer und Präzision ihrer Maschinenkomponenten zu verbessern, finden in einer Führungsbahnschleifmaschine einen unverzichtbaren Partner. Diese Maschinenart ist darauf spezialisiert, die Führungsbahnen, auf denen die beweglichen Teile von Werkzeugmaschinen gleiten, auf höchste Präzision zu schleifen und somit für eine optimale Maschinenleistung zu sorgen.
**Zur Führungsbahnschleifmaschine im Detail:**
Unsere gebrauchte, hochleistungsfähige Führungsbahnschleifmaschine besticht durch ihre fortgeschrittene Technik und exzellenten Zustand. Die Maschine ist *noch unter Strom* und steht für eine gründliche Besichtigung und Demonstration ihrer Kapazitäten bereit.
**Technische Daten im Überblick:**
– *Schleiflänge*: Beeindruckende 9000 mm, ideal für Großkomponenten.
– *Schleifbreite*: 2000 mm, bietet ausreichenden Raum auch für breite Werkstücke.
– *Werkstückhöhe*: Ca. 1500 mm, ermöglicht die Bearbeitung von hohen Bauteilen.
– *Max. Werkstückgewicht*: Tragfähig bis zu sagenhaften 90 Tonnen.
– *Tischaufspannfläche*: 9500×2240 mm – Großzügigkeit, die Ihnen Freiheit bei der Werkstückauswahl gibt.
– *Tischgeschwindigkeit*: Variabel einstellbar von 1-40 m/min, um eine optimale Bearbeitungsgeschwindigkeit zu gewährleisten.
– *Abstand zwischen Ständern*: 2680 mm, gewährleistet die Unterbringung großvolumiger Werkstücke.
– *Maschinengewicht ca.*: 170 Tonnen – ein Zeugnis ihrer Robustheit.
– *Raumbedarf ca.*: 25500x9990x6350 mm, reflektiert ihre mächtige Präsenz im Werkraum.
– *Motorleistung*: Mit 50 kW bietet diese Maschine ein kraftvolles, effizientes Schleifen.
**Vorteile für Ihre Fertigung:**
Investieren Sie in diese Führungsbahnschleifmaschine, und profitieren Sie von:
– **Langlebiger Präzision**: Die hochwertige Verarbeitung garantiert eine gleichbleibend genaue Bearbeitung über Jahre hinweg.
– **Effizienzsteigerung**: Durch verkürzte Rüstzeiten und schnelle Schleifprozesse verbessern Sie Ihre Produktionszyklen merklich.
– **Kosteneinsparung**: Die Maschine ist sofort einsatzbereit und vermeidet die hohen Kosten, die mit Neuanschaffungen einhergehen.
– **Flexibilität im Einsatz**: Universelle Schleifarbeiten sind dank der großzügigen Konstruktion ohne Weiteres möglich.
**Sicherheit Ihrer Investition:**
Obwohl diese Führungsbahnschleifmaschine ohne Gewährleistung kommt, ist ihre Qualität und Zuverlässigkeit bei einer persönlichen Besichtigung transparent nachvollziehbar.
**Nutzen Sie die Gelegenheit:**
Für Führungskräfte mit Weitsicht stellt diese leistungsfähige und präzise Führungsbahnschleifmaschine eine Bereicherung der Fertigungsanlagen dar. Erleben Sie selbst, wie diese gebrauchte Maschine zur entscheidenden Komponente Ihrer Prozessoptimierung wird.
**Sichern Sie sich jetzt die Möglichkeit, Ihre Produktion auf das nächste Level zu heben – mit der gebrauchten Führungsbahnschleifmaschine, die Praxisbewährtheit und Leistungsfähigkeit vereint.**
| Schleiflänge | 9000 mm |
| Schleifbreite | 2000 mm |
| Werkstückhöhe | 1500 (ca.) mm |
| max. Werkstückgewicht | 90 t |
| Tischaufspannfläche | 9500×2240 mm |
| Tischgeschwindigkeit | 1-40 m/min |
| Abstand zwischen Ständern | 2680 mm |
| Maschinengewicht ca. | 170 t |
| Raumbedarf ca. | 25500x9990x6350 mm |
| Motorleistung | 50 kW |
**Robuste Präzision für Ihre Fertigung: Konventionelle Rundschleifmaschine von Fortuna**
Entscheidungsträger im Maschinenbau, aufgepasst: Die überholte **konventionelle Rundschleifmaschine** vom Fabrikat Fortuna, Modell ES 350-2500, steht zur Steigerung Ihrer Produktionseffizienz bereit. Entwickelt im Jahr 1966 und mit der Maschinen-Nr. 12485 versehen, wurde diese Maschine umfassend auf den neuesten Stand der Technik gebracht. Sie kombiniert jahrzehntelange Erfahrung im Schleifmaschinenbau mit moderner Technologie – eine Synergie, die sich auszahlt.
**Technische Raffinessen und Überholungsqualität:**
– **Werkstückdurchmesser**: Bis zu 350 mm
– **Schleiflänge**: Maximale Länge von 2500 mm
– **Werkstückgewicht**: Bis zu 300 kg
– **Leistungsstarke Schleifspindel**: Mit einer Power von 5,5 kW
– **Schleifscheiben**: Dimensioniert mit 450 x 100 x 203,2 mm
Die Maschine wurde komplett gereinigt und alle beweglichen Teile, wie Werkstückantrieb, Reitstock und Lünetten, wurden demontiert, überprüft und fachgerecht eingestellt. Die Führungen des Obertisches sowie des Untertisches und des Maschinenbettes wurden neu eingeschabt, was eine geometrische Präzision versichert. Die Elektrik im Schaltschrank wurde größtenteils erneuert, für sichere und störungsfreie Bedienung.
**Zuverlässige Zusatzfunktionen für optimale Bedienung:**
– Schleifspindelstock, schwenkbar für dynamisches Schleifen
– Arbeitstisch, ebenfalls schwenkbar, ideal für das präzise Kegelschleifen
– Naßschleifeinrichtung inklusive Kühlmittelbehälter und Papierbandfilter für eine optimale Oberflächenbeschaffenheit
– Hydraulisch betätigte Reitstockpinole für einfachere Werkstückspannung
– Eine Vielzahl von Stützlünetten und Schleifscheibenflanschen, die eine flexible Bearbeitung unterstützen
**Erstklassige Optik und Verarbeitung:**
Die Maschine präsentiert sich in einem neuen, zweifarbigen Anstrich in lichtgrau und blau. Der Gesamteindruck ist professionell und werkstattgerecht. Mit einem Gewicht von 5.500 kg und den Abmessungen 6100 x 1700 x 1700 mm (L x B x H) passt sich die Maschine ideal in Ihr Fertigungsumfeld ein.
**Transparente Kaufabwicklung, kein Gewährleistungsrisiko:**
Angeboten wird die Maschine ab Lager Stockstadt am Rhein, mit klaren Zahlungsmodalitäten: 50% Anzahlung bei Auftragserteilung, die Restzahlung vor der Verladung. Wir machen darauf aufmerksam, dass keine Gewährleistung besteht, jedoch die Möglichkeit einer gründlichen geometrischen und funktionstechnischen Abnahme vor Auslieferung gegeben ist.
**Komplette Dokumentation für Ihren reibungslosen Betrieb:**
Die technische Dokumentation wird in deutscher Sprache mitgeliefert, was die Inbetriebnahme und Wartung vereinfacht.
**Nutzen Sie diese Gelegenheit:**
Diese **konventionelle Rundschleifmaschine** von Fortuna ist ein Arbeitstier für alle, die in der Metallverarbeitung tätig sind. Gerüstet für den sofortigen Einsatz, wird sie eine Schlüsselkomponente Ihrer Produktionslinie sein. Auch wenn Fehler und Änderungen in den technischen Daten vorbehalten sind, steht Ihnen bei Fragen unser Team gerne zur Verfügung.
*Entscheiden Sie sich für bewährte Technik und moderne Funktionalität – mit der konventionellen Rundschleifmaschine von Fortuna.*
| Schleifdurchmesser | 350 mm |
| Schleiflänge | 2500 mm |
| Spitzenhöhe | 180 mm |
| Gesamtleistungsbedarf | 5,5 kW |
| Maschinengewicht ca. | 5,5 t |
**Optimieren Sie Ihre Fertigung: Fortschrittliche Konventionelle Rundschleifmaschine von Imatec**
Führende Fertigungsunternehmen im Maschinenbau benötigen Maschinen, die Präzision und Beständigkeit liefern. Unsere *konventionelle Rundschleifmaschine* vom Hersteller Imatec, Modell Unigrinder 360 x 1.500, steht bereit, um diese Erwartungen zu erfüllen. Nach einer umfassenden Überholung im Jahr 2023 bietet dieses Werkzeug alles, was Sie brauchen, um Ihre Fertigungsziele zu realisieren.
**Robuste Spezifikationen für anspruchsvolle Anwendungen:**
– **Maximaler Schleifdurchmesser**: 320 mm
– **Maximale Schleiflänge**: 1.500 mm
– **Maximaler Scheibendurchmesser**: 400x50x203 mm
– **Antriebsleistung der Schleifspindel**: 5,5 kW
– **Schleifspindelstock**: Schwenkbar für flexible Bearbeitungsoptionen
Unser Modell bietet nicht nur eine äußerst robuste Konstruktion, sondern auch ausgeklügelte Features für das effiziente Schleifen komplexer Werkstücke.
**Qualität und Präzision durch Überholung:**
Die Maschine wurde einer Teildemontage unterzogen und alle kritischen Komponenten auf Herz und Nieren geprüft. Unsere Experten haben die Führungsflächen präzise eingeschabt, für eine wiederhergestellte Maschinengeometrie, die Ihnen Ergebnisse liefert, die sich mit neuwertigen Maschinen messen können.
**Inkludiertes Zubehör für maximale Vielseitigkeit:**
– **Arbeitstisch**: Schwenkbar, ideal für Kegelschleifarbeiten
– **Innenschleifeinrichtung**: Mit Hochgeschwindigkeitsspindel für detailgenaues Innenschleifen
– **Nassschleifeinrichtung**: Mit Kühlmittelbehälter für hohe Oberflächengüte
– **Reitstock**: Hydraulisch betätigte Pinole für leichtes Einrichten
Mit dem neu installierten Schaltschrank und einer kompletten Prüfung der Elektrik ist die Maschine nicht nur optisch in einem neuen Glanz, sondern auch technisch auf dem neuesten Stand.
**Spezialisiert auf Ihre Bedürfnisse:**
Diese *konventionelle Rundschleifmaschine* von Imatec ist eine Investition in die Zukunft Ihres Unternehmens. Als potentieller Käufer können Sie eine sofortige Lieferung ab Lager Stockstadt erwarten, was bedeutet, dass Sie ohne Zeitverlust die Produktion steigern können. Außerdem bieten wir Ihnen eine klare, eindeutige Preisstruktur zzgl. der gesetzlichen MwSt., ab Lager Stockstadt, frei verladen LKW.
Bitte beachten Sie, dass als Gebrauchtmaschine keine Gewährleistung gewährt wird, was aber den Vorteil bietet, eine hochwertige Überholung zu einem wettbewerbsfähigen Preis zu erhalten.
**Zusammenfassung:**
Steigern Sie Ihre Produktionseffizienz mit der *konventionellen Rundschleifmaschine* von Imatec. Durch die umfangreiche Überholung und die moderne Ausstattung ist dieses Modell eine ebenso zuverlässige wie kosteneffiziente Lösung für Ihre Schleifaufgaben.
*Änderungen und Irrtum in den technischen Details vorbehalten.*
Wir bieten eine überholte, neu lackierte und vollständig funktionsgeprüfte Außenrundschleifmaschine mit Innenschleifeinrichtung, Fabrikat Imatec, Modell Unigrinder 360 x 1.500, Baujahr 1995, Maschinen-Nr. 448. Die Maschine wurde 2023 komplett überholt und mit einem neuen Schaltschrank ausgestattet.
Diese generalüberholte Schleifmaschine eignet sich ideal für präzise Schleifarbeiten an Werkstücken mit einem Durchmesser bis 320 mm und einer Länge bis 1.500 mm. Dank der Innenschleifeinrichtung können sowohl Außen- als auch Innenbearbeitungen flexibel durchgeführt werden.
Jetzt verfügbar ab Lager – kontaktieren Sie uns für weitere Details!
Fabrikneue leistungsfähige, konventionelle Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
• ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards
• Bedienfeld mit Touchscreen (SIEMENS TP 700) für eine leichte Programmierung der Arbeitszyklen
• Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus
• automatischer Abrichtausgleich
• vereinfachte Voreinstellung von Schleifscheibe und Werkstück
• schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden
EINFACHE UND INTUITIVE BEDIENUNGSANZEIGE
• Anzeige der Positionen des Schleifspindelstocks und des Maschinentisches am Bedienfeld
• 12 unterschiedliche programmierbare Durchmesser für einen einzigen Schleifzyklus
• Korrektur eines jeden Durchmessers am Bedienfeld
• Halbautomatischer Schleifzyklus mit Stoppfunktion, die den Schleifscheibenvorlauf anhält, wenn der programmierte Durchmesser erreicht ist.
• Automatischer Abrichtzyklus der Schleifscheibe mit Ausgleich aller Schleifhöhen
VIELFÄLTIGE AUTOMATISCHE SCHLEIFZYKLEN
• Schleifzyklen innen/außen: längs, einstechen, plan, diverse Durchmesser
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300 kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad.
• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
• Diesen Maschinentyp gibt es auch als komplette CNC-Version mit B-Achse uvm.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
| Modell | Omicron ET6 600 | Omicron ET6 1000 | Omicron ET6 1500 | Omicron ET6 2000 |
|---|---|---|---|---|
| Schleifdurchmesser | 355 / 455 mm | |||
| Schleiflänge | 630 mm | 1030 mm | 1530 mm | 2030 mm |
| Spitzenhöhe | 180 / 230 mm | |||
| Umlaufdurchmesser über Bett | 355 / 455 mm | |||
| max. Werkstückgewicht | 250 (300 opt.) kg | |||
| Schleifspindel | . | |||
| Schleifscheibenabmessungen | 450 (opt. 500) mm x127 x min.20-max.80 mm | |||
| Schleifspindeldrehzahl | 600-1600 (stufenlos) 1/min | |||
| Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
| Schleifspindelstock schwenkbar +/- | ±180 ° | |||
| Vorschub automatisch | 0,2-3000 mm/min | |||
| Werkstückantrieb | . | |||
| Werkstückantrieb – Spindeldrehzahl | 0-600 (stufenlos) 1/min | |||
| Werkstückantrieb schwenkbar | ±90 ° | |||
| Werkstückantrieb – Aufnahme | 5 MK | |||
| Reitstock | . xx | |||
| Reitstockpinolenverstellung | 35 (opt. 70) mm | |||
| Reitstockpinolendurchmesser | 48 (opt. 70) mm | |||
| Reitstockkonus | 4 (opt. 5) MK | |||
| Tisch | . | |||
| Tischgeschwindigkeit | 1-5000 mm/min | |||
| Schwenkbarkeit des Tisches | +9°/-5° ° | +8°/-4° ° | +7°/-3° ° | +6°/-2° ° |
| Tischlängsbewegung | max. 780 mm | max. 1180 mm | max. 1680 mm | max. 2180 mm |
| Motoren | . | |||
| Schleifspindelmotor | 5,50 ( opt. 7,50) kW | |||
| Werkstückantrieb-Motor | 1,50 (opt. 2,20) kW | |||
| Hydraulikmotor | 0,75 kW | |||
| Kühlmittelpumpe | 0,18 kW | |||
| Maschinendimension | . | |||
| Maschinengewicht ca, | 3800 kg | 4700 kg | 6200 kg | 7700 kg |
| Maschinengröße (LxBxH) | 2900x1500x2100 mm | 37000x1500x2100 mm | 5200x1500x2100 mm | 6600x1500x2100 mm |
Fabrikneue leistungsfähige, gesteuerte Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
• ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards
• Bedienfeld mit Touchscreen (SIEMENS TP 700) für eine leichte Programmierung der Arbeitszyklen
• Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus
• automatischer Abrichtausgleich
• vereinfachte Voreinstellung von Schleifscheibe und Werkstück
• schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden
EINFACHE UND INTUITIVE BEDIENUNGSANZEIGE
• Anzeige der Positionen des Schleifspindelstocks und des Maschinentisches am Bedienfeld
• 12 unterschiedliche programmierbare Durchmesser für einen einzigen Schleifzyklus
• Korrektur eines jeden Durchmessers am Bedienfeld
• Halbautomatischer Schleifzyklus mit Stoppfunktion, die den Schleifscheibenvorlauf anhält, wenn der programmierte Durchmesser erreicht ist.
• Automatischer Abrichtzyklus der Schleifscheibe mit Ausgleich aller Schleifhöhen
VIELFÄLTIGE AUTOMATISCHE SCHLEIFZYKLEN
• Schleifzyklen innen/außen: längs, einstechen, plan, diverse Durchmesser
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad.
• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
• Diesen Maschinentyp gibt es auch als komplette CNC-Version mit B-Achse uvm.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
| Modell | Omicron PT6 1000 | Omicron PT6 1500 | Omicron PT6 2000 | Omicron PT6 3000 |
|---|---|---|---|---|
| Schleifdurchmesser | 595 / 695 mm | |||
| Schleiflänge | 1000 mm | 1600 mm | 2100 mm | 3000 mm |
| Spitzenhöhe | 300 / 350 mm | |||
| Spitzenweite | 1150 mm | 1750 mm | 2250 mm | 3150 mm |
| Umlaufdurchmesser über Bett | 595 / 695 mm | |||
| max. Werkstückgewicht | 1200 (1800 opt.) kg | |||
| Schleifspindel | _________________________________________________ __ | |||
| Schleifscheibenabmessungen | 610 mm x 230 x min. 50-max.120 mm | |||
| Schleifspindeldrehzahl | 600-1250 (stufenlos) 1/min | |||
| Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
| Schleifspindelstock schwenkbar +/- | ±180 ° | |||
| Schleifspindelbewegung | 480 mm | |||
| Vorschub automatisch | 0,2-3000 mm/min | |||
| Werkstückantrieb | ________________________________________________ __ | |||
| Werkstückantrieb – Spindeldrehzahl | 0-300 (stufenlos) 1/min | |||
| Werkstückantrieb schwenkbar | ±90 ° | |||
| Werkstückantrieb – Aufnahme | 6 MK | |||
| Reitstock | __________________________________________________ __ | |||
| Reitstockpinolenverstellung | 70 mm | |||
| Reitstockpinolendurchmesser | 80 mm | |||
| Reitstockkonus | 5 MK | |||
| Tisch | __________________________________________________ __ | |||
| Tischgeschwindigkeit | 1-5000 mm/min | |||
| Schwenkbarkeit des Tisches | +7°/-3° ° | +6°/-2° ° | +5°/-1° ° | |
| Tischlängsbewegung | 1650 mm | 2150 mm | 3050 mm | |
| Motoren | _________________________________________________________ __ | |||
| Schleifspindelmotor | 11 (15 opt.) kW | |||
| Werkstückantrieb-Motor | 4 (5,5 opt.) kW | |||
| Hydraulikmotor | 0,75 kW | |||
| Kühlmittelpumpe | 0,18 kW | |||
| Maschinendimension | ________________________________________________ __ | |||
| Maschinengewicht ca, | 6800 kg | 8100 kg | 9300 kg | 11000 kg |
| Maschinengröße (LxBxH) | 4800x1950x2100 mm | 5700x1950x2100 mm | 6850×1950 x2100 mm | 9000 x1950x2100 mm |
Gebrauchte Kurbelwellenschleifmaschine – MSO KW 750 x 4.000
Wir bieten eine gebrauchte Kurbelwellenschleifmaschine und Außenrundschleifmaschine des renommierten deutschen Herstellers MSO, Modell KW 750 x 4.000, Baujahr 1960. Die Maschine wurde 2009 komplett überholt und modernisiert und befindet sich in einem äußerst gepflegten Zustand, ohne Wartungs- oder Reparaturbedarf.
Technische Daten der Kurbelwellenschleifmaschine:
Diese Kurbelwellenschleifmaschine eignet sich hervorragend für die präzise Bearbeitung großer Werkstücke, insbesondere für die Schleifbearbeitung von Kurbelwellen. Mit einem maximalen Schleifdurchmesser von 750 mm und einer Schleiflänge von 4.000 mm erfüllt sie höchste Anforderungen an Genauigkeit und Effizienz.
Umfangreiches Zubehör inklusive:
Die Maschine wird aufgrund der Produktionseinstellung inklusive umfangreichem Zubehör abgegeben, was sie besonders attraktiv für Unternehmen macht, die eine zuverlässige und sofort einsatzbereite Kurbelwellenschleifmaschine suchen.
Verpassen Sie nicht die Gelegenheit, diese überholte und leistungsfähige Maschine zu erwerben!
Kontaktieren Sie uns jetzt für weitere Informationen oder ein individuelles Angebot.
| Schleifdurchmesser | 750 mm |
| Schleiflänge | 4000 mm |
| Spitzenhöhe | 375 mm |
| Werkstückgewicht zwischen Spitzen max. | 800 kg |
gebrauchte Rundschleifmaschine, Fabrikat: SCHAUDT, Typ: AR 1.500
Zubehör:
3 Stück offene Stützlünetten
1 Stück Abrichter für gerades Abrichten zum Aufbau auf den Tisch
1 Stück Schleifscheibenflansch
diverse feststehende Zentrierspitzen
| Schleifdurchmesser | 360 mm |
| Schleiflänge | 1500 mm |
| Spitzenhöhe | 180 mm |
| Gesamtleistungsbedarf | 10,2 kW |
| Maschinengewicht ca. | 4 t |
| Raumbedarf ca. | 5600x1700x1700 mm |
Konventionelle Rundschleifmaschine von Stanko Import – Modell 3m197
Hersteller und Modell:
Die konventionelle Rundschleifmaschine stammt von Stanko Import, einem renommierten Hersteller im Bereich der Maschinenbauindustrie. Das Modell 3m197 bietet erstklassige Präzision und Leistung in der Bearbeitung von Werkstücken.
Technische Daten:
Einsatzgebiet, Nutzen und Vorteile:
Die konventionelle Rundschleifmaschine eignet sich ideal für Führungskräfte im Maschinenbau, die hochpräzise Schleifarbeiten an Werkstücken durchführen müssen. Mit einer beeindruckenden Zentrenhöhe von 410 mm und einem maximalen Schleifdurchmesser von 800 mm ermöglicht die Maschine eine vielseitige Bearbeitung verschiedenster Materialien. Die präzise Steuerung und solide Bauweise gewährleisten eine hohe Genauigkeit und Effizienz in der Fertigung.
Unser Service:
Wir bieten umfassende Dienstleistungen an, um Ihnen bei der optimalen Nutzung Ihrer Konventionellen Rundschleifmaschine zu unterstützen. Dies beinhaltet die Prüfung von Fördermaßnahmen, Finanzierungsmöglichkeiten, professionelle Montage der Maschine sowie Schulungen für Ihre Mitarbeiter. Unser Expertenteam steht Ihnen jederzeit zur Seite, um sicherzustellen, dass Ihre Produktionsprozesse reibungslos und effektiv ablaufen.
Insgesamt ist die konventionelle Rundschleifmaschine von Stanko Import, Modell 3m197, eine zuverlässige und leistungsstarke Lösung für präzise Schleifanwendungen im Maschinenbau. Mit ihrer robusten Bauweise, fortschrittlichen Steuerung und großzügigen technischen Spezifikationen ist sie die ideale Wahl für Unternehmen, die höchste Ansprüche an ihre Schleifmaschinen stellen.
| Schleifdurchmesser | 820 mm |
| Schleiflänge | 6000 mm |
| Spitzenhöhe | 410 mm |
| Gesamtleistungsbedarf | kW |
| Maschinengewicht ca. | 43 t |
| Raumbedarf ca. | m |
Modernisierte und generalüberholte NC-Rundschleifmaschine mit neuer SPS-Steuerung von Siemens S7, Tischbewegung und Zustellung der Schleifscheibe über Kugelrollspindel. Weitere Merkmale:
– Vorschub X und Z ist stufenlos (Servomotor)
– Werkstückantrieb und Schleifspindelantrieb (45m/s) ist auch stufenlos (Werkstückantrieb hat Servomotor und Schleifmotor einen Frequenzumformer)
– autom. Abrichtkompensation
– Sedimentation – Kühlmittelbehälter (Option – Papierbandfilter)
– Innenschleifeinrichtung optional möglich
Beide Achsen sind mit Kugelrollspindeln ausgestattet. Folgende Schleifmöglichkeiten sind mit der Steuerung möglich:
– Außen-Rund
– Innen (mit Innenschleifeinrichtung optional)
– Einstechen
– Absätze
– keine Formen/Profile
Oben genannte Daten beziehen sich auf die hydr. Variante und können von der modernisierten Variante hinsichtlich Motoren, Drehzahl und Vorschübe abweichen.
Maschine mit garantierter Neumaschinengeometrie.
Abb. ähnlich, zeigt BU 28×630
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| Schleifdurchmesser | 250 mm |
| Schleiflänge | 630 mm |
| Spitzenhöhe | 125 mm |
| Steuerung | Siemens S7 |
| Vorschub stufenlos | |
| Umlaufdurchmesser | 280 mm |
| Spitzenweite | 630 mm |
| Werkstückspindelstock schwenkbar | 90 ° |
| Tisch schwenkbar +/- | +10/-7 ° |
| Schleifscheibendurchmesser xBreite xBohrung | 400 x 40 x 127 mm |
| Schleifscheibendurchmesser nach Abnutzung | 250 mm |
| größte Schleifscheibenbreite | 63 mm |
| Umlaufdurchmesser im offenen Setzstock | 70 mm |
| Umlaufdurchmesser im geschlossenen Setzstock | 70 mm |
| Kegel der Werkstückspindel | 4 Morse |
| Kegel in der Reitstockpinole | 4 Morse |
| Hub der Reitstockspitze | 30 mm |
| Spannkraftbereich der Reitstockspitze | 50-1500 s |
| Schleifspindelstock schwenkbar +/- | +15/-45 ° |
| Schleifspindelstock-Motorleistung | 4 kW |
| Werkstückspindelmotor | 0,7 |
| Hydraulik-Motor | 1,1 kW |
| Kühlpumpenmotor | 0,155 kW |
| Schmierpumpenmotor | 0,155 kW |
| Leistung Elektromotor der Innenschleifeinrichtung | 0,75 kW |
| Gesamtleistungsbedarf | 10 kVA |
| Maschinengewicht ca. | 3000 kg |
| Raumbedarf ca. | L3000/B2300/H1600 mm |
Die COSMOS SmartGrind CNC Profilflachschleifmaschine ist die ideale Lösung für hochpräzise Flach- und Profilschleifarbeiten. Diese Maschine kombiniert modernste Technik mit hoher Leistung, um auch komplexe Schleifanforderungen effizient und präzise zu bewältigen. Mit einer maximalen Tischlast von 400 kg und einer Schleifspindelleistung von 32 kW eignet sie sich perfekt für die Bearbeitung anspruchsvoller Werkstücke.
Diese Maschine bietet durch ihre Kombination aus starker Spindelleistung und hoher Präzision ideale Voraussetzungen für komplexe Schleifprozesse. Die COSMOS SmartGrind CNC Profilflachschleifmaschine ist durch ihre robuste Konstruktion, hohe Wiederholgenauigkeit und flexiblen Steuerungsmöglichkeiten die perfekte Wahl für Unternehmen, die sowohl Effizienz als auch Präzision suchen.
Profitieren Sie von der modernen COSMOS SmartGrind Profilflachschleifmaschine und erhöhen Sie Ihre Produktionskapazitäten. Fordern Sie noch heute ein Angebot an und sichern Sie sich eine der leistungsstärksten Maschinen ihrer Klasse.
| Parameter | Details |
| Schleifbereich | 800 x 350 x 300 mm³ |
| Tischnuten | 3 St., 16 mm |
| Max. Tischlast | 400 kg |
| Spindelleistung | 32 kW |
| Spindelkonus | 60 mm |
| Spindeldrehzahl | 1000-3000 rpm |
| Spindellager | NSK 7210 |
| Schmierung | Dauerfettgeschmiert |
| Schleifscheibe | 400x100x127 mm |
| X-Geschwindigkeit | Max. 15 m/min |
| Y-Geschwindigkeit | Max. 300 mm/min |
| Z-Geschwindigkeit | Max. 300 mm/min |
| X-Max. Hub | 950 mm |
| Y-Max. Hub | 350 mm |
| Z-Max. Hub | 350 mm |
| Antriebs-Führungssystem | Kugelrollspindel / Linearführungen |
| Betriebsspannung | 400VAC, 50Hz, 3-phasig |
| Kugelgewindetrieb | Kugelumlaufspindel |
| Steuerung | Siemens 828 |
| Maschinenleuchte | LED |
| Gesamtleistungsbedarf | 45 kW |
| Maschinengewicht | 8 t |
| Maschinenabmessung | 3140x2720x2322 mm³ |
| Farbe | RAL 9003 & 8019 |
| Lackierung Ständer | PU Lackierung |
| Kühlmittelanlage | Vorgesehen zum Anschluss einer externen Kühlmittelanlage |
Erzielen Sie höchste Präzision mit unserer gebrauchten Flachschleifmaschine DANOBAT RT1200 CNC
Wenn Sie im Maschinenbau tätig sind und eine zuverlässige und präzise Flächenschleifmaschine suchen, könnte unsere gebrauchte DANOBAT RT1200 CNC genau das Richtige für Ihr Unternehmen sein. Diese gebrauchte Maschine ist eine hervorragende Wahl für Spezialisten, die Wert auf Genauigkeit, Effizienz und Langlebigkeit legen.
Technische Eigenschaften der DANOBAT RT1200 CNC:
Weitere Spezifikationen:
Zubehör der Flachschleifmaschine:
Die FAGOR PLC64 Steuerung ist ein erweitertes CNC-Steuerungssystem, das speziell für Präzisionsmaschinen wie die DANOBAT RT1200 CNC Flachschleifmaschine entwickelt wurde. Es handelt sich um ein hoch angesehenes System in der Industrie, bekannt für seine Zuverlässigkeit, Benutzerfreundlichkeit und Anpassungsfähigkeit an komplexe Schleifaufgaben.
Eigenschaften der FAGOR PLC64 Steuerung umfassen:
Das FAGOR PLC64 System trägt wesentlich zur Leistungsfähigkeit und zur präzisen Bearbeitung der DANOBAT RT1200 CNC Flachschleifmaschine bei. Es bietet den Anwendern die Möglichkeit, die Maschine effektiv für eine breite Palette von Schleifaufgaben einzusetzen und dabei gleichbleibend hohe Ergebnisse zu erzielen.
Vorteile und Einsatzgebiet:
Diese Flächenschleifmaschine ist ideal für den Einsatz in der Präzisionsteilefertigung, Werkzeug- und Formenbau sowie für allgemeine Schleifarbeiten in der Metallverarbeitung. Mit ihren fortschrittlichen Funktionen und robusten Bauweise verspricht die DANOBAT RT1200 CNC lang anhaltende Genauigkeit und hohe Zerspanungsleistung.
Profitieren Sie von der Möglichkeit, hochwertige Schleifprozesse in Ihrem Unternehmen umzusetzen, ohne dabei auf neueste Technologie verzichten zu müssen. Mit dieser gebrauchten Flachschleifmaschine können Sie Ihre Produktionskapazitäten erhöhen und die Fertigungsqualität verbessern.
Greifen Sie auf eine einzigartige Gelegenheit zurück und intensivieren Sie Ihren Schleifbetrieb mit unserer DANOBAT RT1200 CNC. Kontaktieren Sie uns für weitere Details, um diese leistungsstarke Maschine in Ihrem Produktionsumfeld zu implementieren.
| Schleiflänge | 1200 mm |
| Schleifbreite | 600 mm |
| Tischgröße | 1200 x 600 mm |
| max. Tischbelastung | 1250 kg |
| Tischgeschwindigkeit -stufenlos- | 1-40 m/min |
| Quervorschub | 1-8 mm |
| Maschinengewicht ca, | 8300 kg |
| Maschinenlänge | 4040 mm |
| Maschinenbreite | 2035 mm |
Flexi 1000: Die ultimative CNC Rundschleifmaschine für Präzision und Flexibilität
Die Flexi 1000 ist eine CNC Universal Schleifmaschine, die sich perfekt für das Schleifen von Außendurchmessern (OD), Innendurchmessern (ID) und Schultern eignet, um höchste Präzision in Größe und Geometrie zu erreichen. Mit ihrem robusten Maschinenbett aus hochwertigem Gusseisen und einer Boxstruktur bietet sie Stabilität und Präzision während des Schleifens. Die Maschine ist in der Lage, mit einer Radoberflächengeschwindigkeit von bis zu 60 m/s zu arbeiten, was für schnelles und effizientes Schleifen sorgt.
Die Achsen bewegen sich auf hochpräzisen linearen Führungsschienen für genaue Positionierung und Wiederholgenauigkeit mit einer Geradheitsgenauigkeit von <0,002 mm über eine Länge von 400 mm des Standardteststücks.
Salient Features dieser Maschine sind:
– Einfache Bedienung der Maschine durch bildliche Menüs.
– Schneller Wechsel durch die Funktion “Fast Set”.
– Standardmäßig sind 9 Schleifscheibenprofile verfügbar.
– Zusätzliche Optionen wie Turret Wheel Head stehen zur Verfügung.
Technische Daten der Flexi 1000:
– Zentrierhöhe: 175 mm
– Zulässiger Abstand zwischen den Spitzen: 1000 mm
– Schwenkbereich: -15° bis +225°
– B-Achsen Auflösung: 0,0001°
– Schleifscheibengröße (Ø x Dicke x Bohrung): 500 x 63 (80ROS) x 203.2 mm
– Spindelmotorleistung: 7,5 kW (Optional: 11 kW)
– Oberflächengeschwindigkeit: 60 m/s
– Platzbedarf (Front x Tiefe): 4200 x 2800 mm
– Gewicht (ungefähr): 6500 kg
Die Flexi 1000 bietet eine exzellente Lösung für Führungskräfte aus dem Maschinenbau, die nach einer CNC Rundschleifmaschine mit hoher Präzision und Flexibilität suchen. Mit ihren fortschrittlichen Funktionen ermöglicht sie eine effiziente Bearbeitung von Werkstücken unterschiedlicher Größe und Form. Unser Service umfasst die Prüfung von Fördermaßnahmen, Finanzierungsoptionen, Montage und Schulung, um sicherzustellen, dass Sie das Beste aus Ihrer Flexi 1000 herausholen können und optimale Ergebnisse erzielen. Als vertrauenswürdiger Partner bieten wir maßgeschneiderte Lösungen und erstklassigen Service für Ihren Erfolg im Maschinenbau. Zögern Sie nicht, uns zu kontaktieren, um weitere Informationen zu erhalten oder besuchen Sie uns auf der Grinding Hub Messe, um die Flexi 1000 im Einsatz zu sehen.
| Schleifdurchmesser | 350 mm |
| Schleiflänge | 1000 mm |
| Spitzenhöhe | 175 mm |
Gebrauchte CNC-Walzenschleifmaschine für die hochpräzise Bearbeitung von komplexen Werkstücken (Einstechen, Lagersitze, konvex, konkav etc.). Die Maschine ist mit einer CNC Steuerung sowie Servomotoren von Siemens ausgestattet. Die Steuerung Typ 840D verfügt über diverse Schleif-Zyklen, die eine einfache Schleifbearbeitung ermöglichen. Die Führungsbahnen und Spindellagerungen sind hydrostatisch.
Bilder zeigen Maschine noch im Werk. Aktuell ist Sie demontiert. Gerne senden wir Ihnen aktuelle Bilder zu.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Als Alternative können wir Ihnen diese Maschine auch komplett modernisieren und überholen oder eine Alternative als Neumaschine mit kurzer Lieferzeit zu attraktiven Konditionen anbieten. Sprechen Sie uns darauf an!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
| Schleifdurchmesser | 820 mm |
| Schleiflänge | 4000 mm |
| Spitzenhöhe | 450 mm |
| max. Werkstückgewicht | ohne Lünetten: 4000 kg |
| Schleifscheibenabmessung | 915 x 130 x 305 mm |
| Schleifscheibengeschwindigkeit | m/sec |
| Tischgeschwindigkeit -stufenlos- | mm/min |
| Werkstückantriebsgeschwindigkeit | 3 ÷ 250 1/min |
| Reitstockpinolenhub | mm |
| Aufnahmekegel in der Reitstockpinole | MK |
| z-Weg | längs: 4300 mm |
| x-Weg | quer: 510 mm |
| Werkstückantrieb-Motor | 22 kw |
| Spindelmotor | 37 kW |
| Gesamtanschlußleistung | 90 kW |
| Abmessungen L x B x H | 9200 x 3800 x 2630 mm |
| Maschinengewicht ca. | 27 t |
Fabrikneue CNC Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
Optimierter Zyklus mit geometrischen und Arbeitsparametern
• Die Schleifmaschinen CNC werden den Anforderungen an die Produktion von mittelgroßen Werkstücken
gerecht.
• Die Schleifmaschinen sind mit dem System SIEMENS 840Di sl der neuesten Generation ausgestattet.
• Die Maschine kann mit automatischen Messsystemen ausgerüstet werden.
• Es ist möglich, die Schleifscheibe für Geometrien auszulegen, die speziell für die geforderte Produktionsart
erstellt wurden.
• Es können hochpräzise Bearbeitungen vorgenommen werden, wenn die Schleifmaschinen mit einer dritten
interpolierten Achse und einer speziell erstellten Software ausgerüstet wird.
LEICHTES PROGRAMMIEREN
Es können komplexe Programme erstellt werden, ohne über Kenntnisse der ISO-Programmierung zu verfügen.
Die Eingabe der Parameter wird durch eine Reihe an Nachrichten und Zeichen erleichtert, die die Bedeutung der verschiedenen Parameter Schritt für Schritt erklären.
Die Programmierung der Arbeitszyklen erfolgt, indem dieselben Parameter des Zyklus eingegeben werden. Die Reihenfolge der Ausführung der diversen Zyklen kann schnell und intuitiv geändert werden.
Die wichtigsten geometrischen Parameter eines jeden einzelnen Zyklus können auf der Übersichtsseite überwacht werden, um Fehler bei der Programmausführung zu verhindern.
GENAUE GEOMETRISCHE ERGEBNISSE
Bei jedem Zyklus können mögliche Konizitätsfehler korrigiert werden, indem die beiden X- und Y-Achsen interpoliert werden.
STANDARDPROGRAMME
· Durchgangsschleifen
· Einstichschleifen
· Planschleifen
· Mehrfaches Einstichschleifen
· Schrägeinstichschleifen
· Konisches Schleifen
Alle Programme könne sowohl für außen als auch für das Innenschleifen verwendet werden.
ABRICHTEN
Alle Parameter für den automatischen Abrichtzyklus der Schleifscheibe können programmiert werden. Das Abrichten kann erfolgen:
• unabhängig vom Arbeitszyklus
• automatisch während des Arbeitszyklus (zu Beginn, vor der Feinbearbeitung oder bei Zyklusende)
• automatisch mithilfe eines Werkzeugverschleißzählers (während des Arbeitszyklus – auf Anfrage).
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 1200kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie B-Achse, mehrere Schleifscheiben, automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.

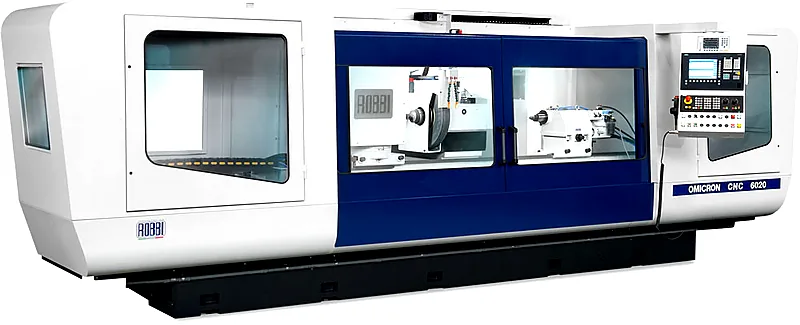

| Modell | Omicron CNC 6010 | Omicron CNC 6015 | Omicron CNC 6020 | Omicron CNC 60300 |
|---|---|---|---|---|
| Schleifdurchmesser | 595/695 mm | |||
| Schleiflänge | 1000 mm | 1600 mm | 2100 mm | 3000 mm |
| Spitzenhöhe | 300/350 mm | |||
| Spitzenweite | 1150 mm | 1750 mm | 2250 mm | 3150 mm |
| Umlaufdurchmesser über Bett | 600/700 mm | |||
| max. Werkstückgewicht | zw. Spitzen 1200 kg | |||
| Schleifspindel | _________________________________________________ __ | |||
| Schleifscheibenabmessungen | 610mm x 230 x min. 50-max.120 mm | |||
| Schleifspindeldrehzahl | 600-1250 (stufenlos) 1/min | |||
| Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
| Schleifspindelstock schwenkbar +/- | ±180 ° | |||
| Schleifspindelbewegung | 480 mm | |||
| Vorschub automatisch | 0,2-3000 mm/min | |||
| Werkstückantrieb | ________________________________________________ __ | |||
| Werkstückantrieb – Spindeldrehzahl | 0-350 (stufenlos) 1/min | |||
| Werkstückantrieb schwenkbar | ±90 ° | |||
| Werkstückantrieb – Aufnahme | 6 MK | |||
| Reitstock | __________________________________________________ __ | |||
| Reitstockpinolenverstellung | 70 mm | |||
| Reitstockpinolendurchmesser | 80 mm | |||
| Reitstockkonus | 5 MK | |||
| Tisch | __________________________________________________ __ | |||
| Tischgeschwindigkeit | 1-5000 mm/min | |||
| Schwenkbarkeit des Tisches | +8° -3° ° | +7° -2° ° | +6° -2° ° | +5° -1 ° |
| Tischlängsbewegung | 1150 mm | 1750 mm | 2250 mm | 3150 mm |
| Motoren | _________________________________________________________ __ | |||
| Schleifspindelmotor | 15 kW | |||
| Werkstückantrieb-Motor | 3,6 kW | |||
| Hydraulikmotor | 0,75 kW | |||
| Kühlmittelpumpe | 0,18 kW | |||
| Maschinendimension | ________________________________________________ __ | |||
| Maschinengewicht ca, | 6,8 t | 8,1 t | 9,3 t | 11 t |
| Maschinengröße (LxBxH) | 5200x1950x2100 mm | 5700x1950x2100 mm | 6850x1950x2100 mm | 9000x1950x2100 mm |
Fabrikneue CNC Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
Optimierter Zyklus mit geometrischen und Arbeitsparametern
• Die Schleifmaschinen CNC werden den Anforderungen an die Produktion von mittelgroßen Werkstücken
gerecht.
• Die Schleifmaschinen sind mit dem System SIEMENS 840Di sl der neuesten Generation ausgestattet.
• Die Maschine kann mit automatischen Messsystemen ausgerüstet werden.
• Es ist möglich, die Schleifscheibe für Geometrien auszulegen, die speziell für die geforderte Produktionsart
erstellt wurden.
• Es können hochpräzise Bearbeitungen vorgenommen werden, wenn die Schleifmaschinen mit einer dritten
interpolierten Achse und einer speziell erstellten Software ausgerüstet wird.
LEICHTES PROGRAMMIEREN
Es können komplexe Programme erstellt werden, ohne über Kenntnisse der ISO-Programmierung zu verfügen.
Die Eingabe der Parameter wird durch eine Reihe an Nachrichten und Zeichen erleichtert, die die Bedeutung der verschiedenen Parameter Schritt für Schritt erklären.
Die Programmierung der Arbeitszyklen erfolgt, indem dieselben Parameter des Zyklus eingegeben werden. Die Reihenfolge der Ausführung der diversen Zyklen kann schnell und intuitiv geändert werden.
Die wichtigsten geometrischen Parameter eines jeden einzelnen Zyklus können auf der Übersichtsseite überwacht werden, um Fehler bei der Programmausführung zu verhindern.
GENAUE GEOMETRISCHE ERGEBNISSE
Bei jedem Zyklus können mögliche Konizitätsfehler korrigiert werden, indem die beiden X- und Y-Achsen interpoliert werden.
STANDARDPROGRAMME
· Durchgangsschleifen
· Einstichschleifen
· Planschleifen
· Mehrfaches Einstichschleifen
· Schrägeinstichschleifen
· Konisches Schleifen
Alle Programme könne sowohl für außen als auch für das Innenschleifen verwendet werden.
ABRICHTEN
Alle Parameter für den automatischen Abrichtzyklus der Schleifscheibe können programmiert werden. Das Abrichten kann erfolgen:
• unabhängig vom Arbeitszyklus
• automatisch während des Arbeitszyklus (zu Beginn, vor der Feinbearbeitung oder bei Zyklusende)
• automatisch mithilfe eines Werkzeugverschleißzählers (während des Arbeitszyklus – auf Anfrage).
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 4000kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie B-Achse, mehrere Schleifscheiben, automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
| Modell | Omicron CNC 8030 | Omicron CNC 8040 | Omicron CNC 8050 | Omicron CNC 8060 |
|---|---|---|---|---|
| Schleifdurchmesser | 795/895/955 mm | |||
| Schleiflänge | 3000 mm | 4000 mm | 5000 mm | 6000 mm |
| Spitzenhöhe | 400/450/500 mm | |||
| Spitzenweite | 3000 mm | 4000 mm | 5000 mm | 6000 mm |
| Umlaufdurchmesser über Bett | 795/895/955 mm | |||
| max. Werkstückgewicht | zw. Spitzen 4 t | |||
| Schleifspindel | _________________________________________________ __ | |||
| Schleifscheibenabmessungen | 760-1200mm x 305 x min. 50-max.120 mm | |||
| Schleifspindeldrehzahl | 600-1250 (stufenlos) 1/min | |||
| Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
| Schleifspindelstock schwenkbar +/- | ±180 ° | |||
| Schleifspindelbewegung | 480 mm | |||
| Vorschub automatisch | 0,2-3000 mm/min | |||
| Werkstückantrieb | ________________________________________________ __ | |||
| Werkstückantrieb – Spindeldrehzahl | 0-150 (stufenlos) 1/min | |||
| Werkstückantrieb schwenkbar | ±90 ° | |||
| Werkstückantrieb – Aufnahme | 6 MK | |||
| Reitstock | __________________________________________________ __ | |||
| Reitstockpinolenverstellung | 120 mm | |||
| Reitstockpinolendurchmesser | 80 mm | |||
| Reitstockkonus | 6 MK | |||
| Tisch | __________________________________________________ __ | |||
| Tischgeschwindigkeit | 1-5000 mm/min | |||
| Schwenkbarkeit des Tisches | +5°/-1° ° | +4°/-1° ° | +3°/-1° ° | +1°/-1° ° |
| Tischlängsbewegung | 3200 mm | 4200 mm | 5200 mm | 6200 mm |
| Motoren | _________________________________________________________ __ | |||
| Schleifspindelmotor | 15 (18 opt.) kW | |||
| Werkstückantrieb-Motor | 7,5 kW | |||
| Hydraulikmotor | 1,5 kW | |||
| Kühlmittelpumpe | 0,18 kW | |||
| Maschinendimension | ________________________________________________ __ | |||
| Maschinengewicht ca, | 23 t | 25 t | 27,5 t | 30 t |
| Maschinengröße (LxBxH) | 9860x2400x2650 mm | 122260x2400x2650 mm | 14000x2400x2650 mm | 16500x2400x2650 mm |
Wir garantieren eine außerordentlich hohe Beratungskompetenz durch 15 Jahre Spezialisierung auf Schleif-, Dreh- und Fräsmaschinen!
