Ein 5-Achs-Bearbeitungszentrum bietet Ihnen unübertroffene Präzision und Effizienz in der spanenden Fertigung. Ob für die Automobil-, Luftfahrt- oder Werkzeugindustrie – mit einem 5-Achs-Bearbeitungszentrum können Sie komplexe Bauteile in nur einem Arbeitsgang fertigen und dadurch Ihre Produktionszeit verkürzen.
Unser CNC 5 Achs Bearbeitungszentrum ist mit erstklassigen Funktionen ausgestattet, um Ihre Fertigung zu optimieren. Hier sind die technischen Spezifikationen im Überblick:
Technische Daten:
bereits installierte Optionen:
Überzeugen Sie sich von der Präzision und Effizienz unseres CNC 5 Achs Bearbeitungszentrums und kontaktieren Sie uns für weitere Informationen über Einsatzmöglichkeiten, Vorteile und unser umfassendes Serviceangebot im Maschinenbau.
Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.Auch Finanzierung möglich.
Numerische Steuerung Heidenhain iTNC530 HSCI
4TE UND 5TE ACHSE AUF DEM TISCH Ja
Durchmesser der Tischplatte (mm) 600
Rillen (Breite x Abstand x Anz.) (mm) 75 x 14 x 7
Drehwinkel A-Achse (-) +/- 120°.
Drehwinkel C-Achse (-) 360°.
Längshub X-Achse (mm) 600
Querhub Y-Achse (mm) 500
Vertikalhub Z-Achse (mm) 500
Abstand Spindelnase / Tischoberfläche (mm) 140 bis 640
Zulässiges Gewicht auf dem Tisch (kg) 600
Mechanischer Spindeltyp
Spindeldrehzahl (U/min) 15000
Spindelkonus ISO40
Spindelmotor (Kw) 20 / 30
Eilvorschübe (X/Y/Z) (m/min) 36 / 36 / 36
Beschleunigung (X/Y/Z) (m/s²) 7
Magazintyp mit Armen
Anzahl der Werkzeuge 24 standardmäßig
Zeit für den Werkzeugwechsel (sec) 1,51
Max. Werkzeugdurchmesser (mm) 120
Werkzeuglänge max. (mm) 300
Gewicht des Werkzeugs max. (kg) 7
Positioniergenauigkeit (mm) 0,01 von 300
Wiederholbarkeit (mm) + / – 0,01
Eilvorschub A-Achse (rpm) 16,6
Eilgang C-Achse (rpm) 90
Unser CNC 5 Achs Bearbeitungszentrum ist mit erstklassigen Funktionen ausgestattet, um Ihre Fertigung zu optimieren. Hier sind die technischen Spezifikationen im Überblick:
Technische Daten:
bereits installierte Optionen:
Überzeugen Sie sich von der Präzision und Effizienz unseres CNC 5 Achs Bearbeitungszentrums und kontaktieren Sie uns für weitere Informationen über Einsatzmöglichkeiten, Vorteile und unser umfassendes Serviceangebot im Maschinenbau.
Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.Auch Finanzierung möglich.
| Modell | TT 400 | TT 600 | TT 850 | TT 1000 |
|---|---|---|---|---|
| x-Weg | 400 mm | |||
| y-Weg | 510 mm | |||
| z-Weg | 510 mm | |||
| Rundtisch schwenkbar | A-Achse +30 ~ -120°, C-Achse: 360°, Min. Index-Inkrement 0.001° | |||
| Tischgröße | 350 mm | |||
| Tischbelastung | 200 kg | |||
| Spindeldrehzahl | 15000 1/min. | |||
| Spindelmotor | 10/17 kw | |||
| Spindelaufnahme | 40 BBT | |||
| Eilgang in X-Y-Z Achse | 36/36/30 m/min | |||
| Werkzeugwechsler | 30 fach | |||
| Maschinengewicht ca. | 7 t | |||
| Maschinengröße (LxBxH) | 2,150×3,104×3,121 mm |

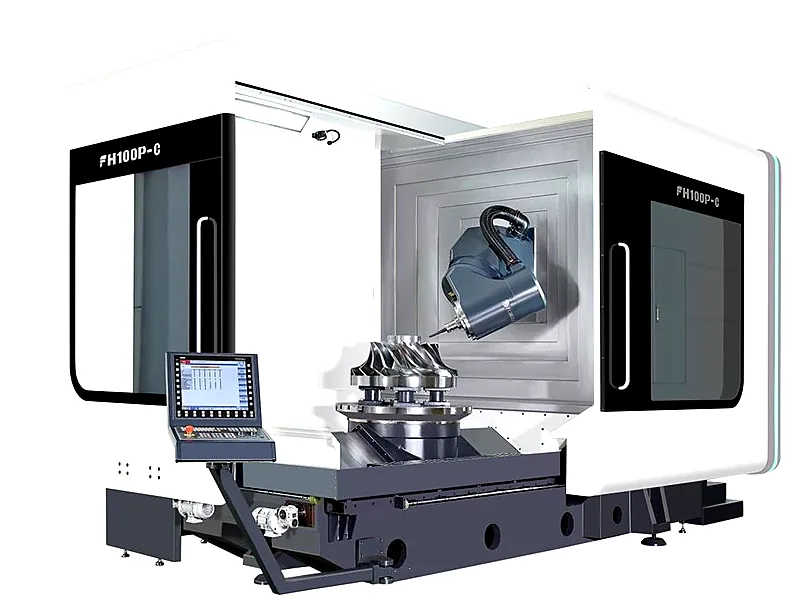

***Fabrikneue 5-Achsen Simultan-Bearbeitungszentrum mit Drehfunktion mit Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie 2 Tage Steuerungs-Schulung. Zudem für kurze Zeit GRATIS Spindel-Crashsystem von MONTRONIX im Wert von 8.000 EUR inklusive!
Folgende Typen sind sofort ab Herstellerwerk verfügbar:
FH80P, FH80P-C (Drehen und Fräsen), FH100P-C (Drehen und Fräsen), (jeweils nur 1 Modell, sonst ca. 8 Monate Lieferzeit)
Lagermaschine mit umfangreichem Zubehör. Unter anderem:
1. Siemens 840DSL-Steuerung mit. 24 Monaten Gewährleistung
2. Feihong Fünf-Achsen-Multifunktions-Schwenkkopf
3. Elektrospindel DGZX-24012/34B2-KFHWVJS
4. HSK-A100 40-fach Werkzeugmagazin automatisches Werkzeugwechselsystem
5. 5 Stück X/Y/Z Kugelumlaufspindelantrieb
6. 7 Stück Rollen-Linearschlitten (3 für X-Achse, 2 für Y/Z-Achse)-BOSCH REXROTH
7. X/Y/Z dreiachsiges optisches Lineal mit vollständig geschlossenem Regelkreis
8. Temperaturkontrollgerät für den Schaltschrank
9. Spindelkühler
10. Spiralförmige Spänewalzvorrichtung und hinterer Späneförderer Spänewagen
11. Wasser aus der Mitte der Spindel, ringförmiger Wasserstrahl
12. Luftausblasen durch die Spindel und Luftausblasen über den Ring.
13. Wasser- und Luftausblassystem für den Kopf.
14. 1 Stück Sicherheitsverriegelung für vordere und seitliche Arbeitstüren
15. Kühlvorrichtung für die Spindelzirkulation.
16. Wasserdichte Arbeits-Leuchtstofflampe
17. Hydraulische Stationseinrichtung
18. Renishaw OMP60 Infrarot-Tastkopfeinheit
19. Renishaw Laser-Werkzeugeinrichter
20. Zentrales und automatisches Schmiersystem
21. Bedienseite Reinigungswasserpistole und Luftschnittstelle
22. Kühlsystem für Schneidflüssigkeit
23. Vollständig geschlossenes Schutzumhausung
24. Maschinenwerkzeugkasten
25. Schaltschrank mit Klimaanlage
26. Elektronisches Handrad von Siemens
27. Fußschalter zur Freigabe der Spindelwerkzeuge
28. Fundamentplatten und Fundamentbolzen
29. Anpassungswerkzeuge und Werkzeugkästen
30. Technisches Handbuch in deutscher Sprache
Weitere Technische Daten und Zubehör, gemäß Anlage. Die in der Anlage genannte Maschine ist auf Lager und sofort ab Herstellerwerk lieferbar. Sonst ca. 8 Monate Lieferzeit.
Gewährleistung: 12 Monate
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
PS: jetzt kurze Zeit GRATIS mit 50%-Werkzeuggutschein von KENNAMETALL
| Modell | FH-60 | FH-80 | FH-100 |
|---|---|---|---|
| x-Weg | 600 mm | 800 mm | 1000 mm |
| y-Weg | 800 mm | 1.050 mm | 1150 mm |
| z-Weg | 600 mm | 800 mm | 1000 mm |
| Rundtisch-Durchmesser | 630 mm | 880 mm | 1100 mm |
| Steuerung | HEIDENHAIN iTNC 640 oder Siemens 840DSL | ||
| Tischbelastung | 1.000 kg | 1.500 kg | 4.000 kg |
| Spindeldrehzahlen – stufenlos | 12.000 1/min | 12.000 1/min | 10.000 1/min |
| Spindelmotor | 34/42 kW | 34/42 kW | 42/58 kW |
| Spindelaufnahme ISO | A63 HSK | A100 HSK | A100 HSK |
| Werkzeugwechseleinrichtung | 40 (opt. 60, 80) Pos. | ||
| Maschinengewicht ca. | 15 t | 18,5 t | 30 t |
| Raumbedarf ca. | 5200×3550 mm | 5610×3600 mm | 6000×3750 mm |

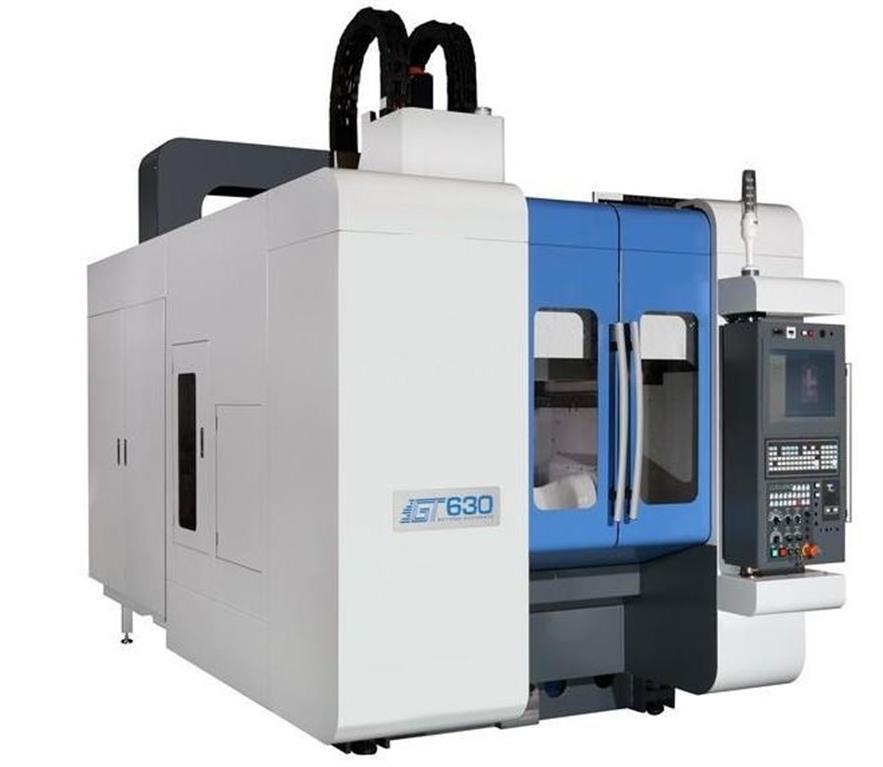

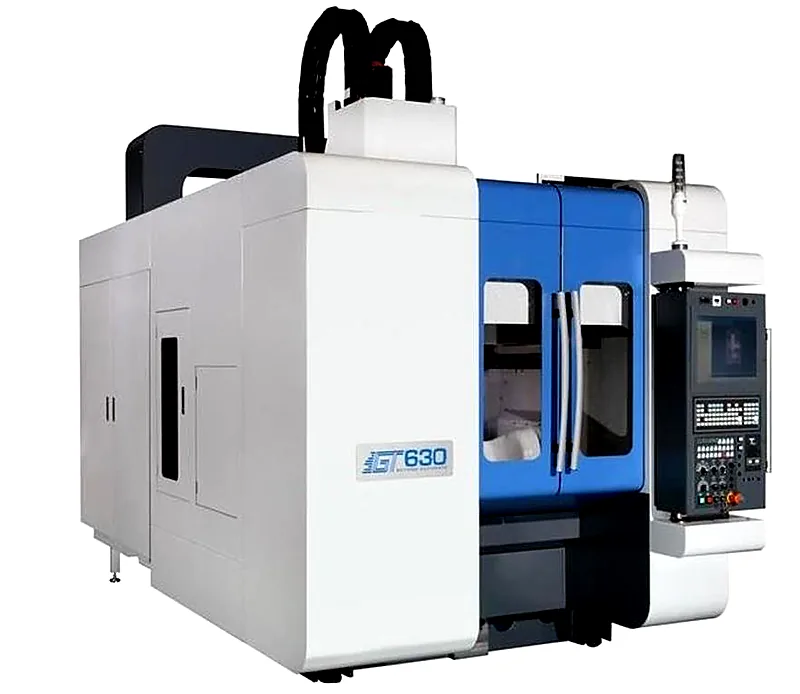

Fabrikneues, sofort verfügbares CNC 5-Achse Universal-Bearbeitungszentrum mit CNC Steuerung HEIDENHAIN TNC 530
Maschinenstruktur
Die Gusskomponenten dieser Maschine sind aus hochwertigem Gusseisen gefertigt.
Die Y-Achse wird durch eine präzise, mittig gelagerte Kugelumlaufspindel angetrieben, um die Parallelität der Achsbewegung sicherzustellen.
Die Quertraverse der Y-Achse wird auf beiden Seiten optimal abgestützt und kann dadruch eine hohe dynamische Stabilität erzielen.
Außerdem bietet die Y-Achse bzw. Spindel eine hervorragende Steifigkeit bei der Schwerzerspanung.
Spindeleinheit und Tisch
Die Spindel ist mit einem Ölschmierungslager und einer Ölkühlpatrone ausgestattet, sie begrenzt die thermische Erzeugung und reduziert die thermische Ausdehnung in der Spindel. Die Spindel eignet sich für dauerhafte Zerspanung auch im Mehrschichtbetrieb und ist mit einem thermischen Ausgleichsmechanismus ausgestattet.
Die Drehachse des LLM Tisches wird durch einen DD-Motor angetrieben, um eine höhere Geschwindigkeit und eine höhere Genauigkeit zu erzielen. Der Tisch ist mit einem Rollenzahnradmechanismus ausgestattet, der eine geringere Reibung, eine einfache Aktivierung für eine Hochgeschwindigkeitsrotation und ein hochpräzises Backlash ermöglicht.
Für weitere technische Details laden Sie bitte die PDF-Broschüre herunter.
Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.Auch Finanzierung möglich.
| x-Weg | 760 mm |
| y-Weg | 820 mm |
| z-Weg | 560 mm |
| Rundtisch schwenkbar | A-Achse +30 ~ -120°, C-Achse: 360°, Min. Index-Inkrement 0.001° |
| Tischgröße | 630 mm |
| Entfernung Bodenfläche / Tischfläche | 900 mm |
| Tischbelastung | 600 kg |
| Werkstückgröße | max.Ø800×500 mm |
| Spindeldrehzahl | 20000 1/min. |
| Spindelmotor | 40 kw |
| Spindelaufnahme | 40 BBT |
| Fräsvorschubbereich | 1-10000 mm/min |
| Eilgang in X-Y-Z Achse | 48 m/min |
| Eilganggeschwindigkeit | Tisch (A-/C-Achse): 83/125 mm/min |
| Werkzeugwechsler | 30 fach |
| max. Werkzeuglänge | 125 mm |
| max. Werkzeuggewicht | 8 kg |
| max. Werkzeugdurchmesser | 80 mm |
| Maschinengewicht ca. | t |
| Maschinengröße (LxBxH) | 2200x4000x3415 mm |
Ein 5-Achs-Bearbeitungszentrum ermöglicht die simultane Bewegung eines Werkstücks entlang fünf Achsen. Dies bedeutet, dass die Maschine in der Lage ist, ein Werkstück gleichzeitig in der X-, Y- und Z-Achse sowie um die Rotationsachsen A und B zu bewegen. Dadurch können komplexe Geometrien in nur einem Spannvorgang bearbeitet werden, was die Genauigkeit erhöht und die Bearbeitungszeit reduziert.
Mit einem 5-Achs-Bearbeitungszentrum erreichen Sie eine hohe Produktivität, steigern die Qualität Ihrer Endprodukte und verbessern Ihre Wettbewerbsfähigkeit auf dem Markt. Durch den Einsatz modernster CNC-Technologie und innovativer Steuerungssysteme bietet dieses Bearbeitungszentrum alles, was Sie für die Fertigung von Präzisionsteilen benötigen.
Steigern Sie Ihre Produktion mit einem 5-Achs-Bearbeitungszentrum und profitieren Sie von höchster Präzision und Effizienz!
