Besonders geeignet für die Leichtindustrie und für die Bearbeitung von Stahl, Aluminium und Legierungen. Es verfügt über eine breite Palette von 8-, 12- und 16-kW-Elektrospindeln,Hochleistungsschraubstöcken mit automatischer Bewegung durch den Schlitten oder durch schnelles Umstellen der Ladefläche. Erhältlich in den Versionen 4, 7, 9, 11 und 13 Meter, auch mit Doppelklemmung und mit Halterungen für Winkelköpfe,die für bestimmte Prozesse angegeben sind. Der grundlegende Werkzeugwechsel umfasst 15 Positionen, kann jedoch auf
Anfrage auf bis zu 30 erweitert werden. Der bearbeitbare Abschnitt von 300 x 640 mm ermöglicht einen breiten Betrieb, um alle Anforderungen zu erfüllen. Zu den herausragenden Merkmalen von PEGASO gehören: eine 400-mm-Klinge und eine Werkzeugklinge, die mit der 500-mm-Zubehörklingenbaugruppe kombiniert werden können. PEGASO eignet sich perfekt für Branchen wie Fassaden, Bauprofile, Automobilindustrie, Lichttechnik, Eisenbahn und alle Leichtindustrien im Allgemeinen.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
| Modell | |
|---|---|
| x-Weg | 4470/7470/9470 mm |
| y-Weg | 1325 mm |
| z-Weg | 600 mm |
| Spindelkonus | F 63 HSK |
| Drehzahl | 0/24000 U/min |
| Spindelmotor | 10 kW |
| Maschinengewicht ca. | 3200 (bei 4470mm in X) kg |
| Maschinendimension | 6800x3100x3000 (bei 4470mm in X) mm |
Fabrikneues Fahrständer-Bearbeitungszentrum mit CNC-Steuerung HEIDENHAIN iTNC-620, 24-fach WZ-Wechsler, Späneförderer, Rigid-Tapping, Vollumhausung uvm.
Merkmale
– Das Verfahren der Achsen erfolgt über hochpräzise Kugelrollspindeln:
– Die Führungsbahnen sind mit rollenförmigen, hochpräzisen Linearführungen ausgestattet
– Alle Führungsbahnen sind abgedeckt
– Steuerung und Motoren von Heidenhain oder Siemens
– Kleineres Stellmaß als bei einer herkömmlichen Bettfräsmaschine: spart Platz und Kosten (geringere Kosten für Fundament bzw. Aufstellung)
– Das Maschinenbett ist aus hochwertigem Eisenguss, spannungsfrei geglüht und und start verrippt für hohe Steifigkeit auch bei schwerer Zespanung
– Hohes Eigengewicht der Maschine sorgt für ein hohes Maß an Stabilität
– Die Führungsbahnen sind gehärtet und geschliffen
– Benutzerfreundliche CNC Steuerung von Heidenhain, Typ 620
Umfangreiches Sonderzubehör für mehr Produktivität
Weitere Technische Daten und Zubehör, gemäß Anlage.
Gewährleistung: 12 Monate auf die Maschine und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| x-Weg | 3000 mm |
| y-Weg | 800 mm |
| z-Weg | 600 mm |
| z-Weg horizontale Position | 800 mm |
| Arbeitsbereich | 800×1770 mm |
| Höhe Boden bis Tischplatte | 970 mm |
| Abstand Spindelnase und Tisch | 110 mm |
| Tischbelastung | 1200 kg |
| Spindelkegel | 40 BT/SK |
| Spindeldrehzahlen | 15.000 1/min |
| Spindelmotor | 33 kW |
| Kopfwinkel max. | 120 Grad |
| Eilgangsgeschwindigkeit | 12/24/24/24 m/min |
| Vorschubbereich | 1 – 10000 mm/min |
| Werkzeugmagazin mit | 24 Stk. |
| Werkzeugdurchmesser max. | 150 mm mm |
| Werkzeuglänge max. | 300 mm |
| Werkzeuggewicht max. | 7 kg |
| Positioniergenauigkeit | ± 0.001 mm |
| Wiederholbarkeit | ± 0.001 mm |
| Werkzeugwechselzeit | 2,5 sec |
| Kühlmittelinhalt | 550 l |
| X-/Y-/Z-Achse Gleitführung | Rollentyp, Linearführungen |
| Grundfläche | 7200x3900x3200 mm |

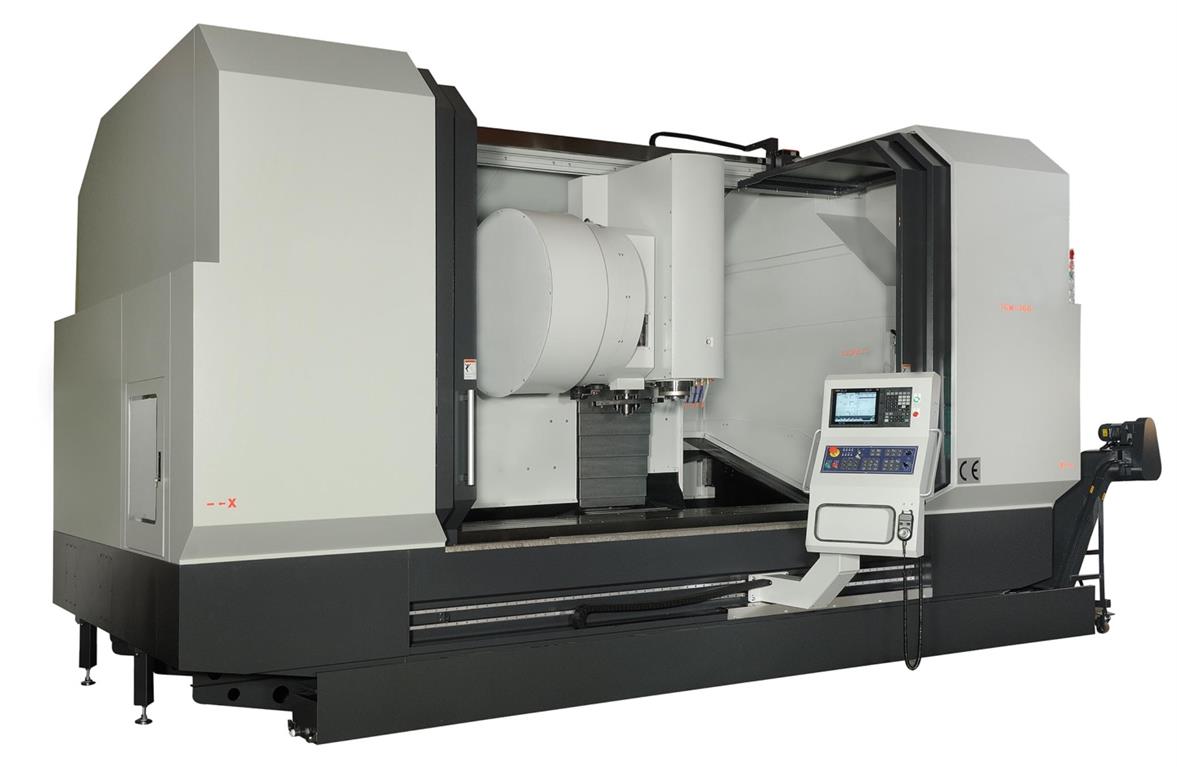

Fabrikneues Fahrständer-Bearbeitungszentrum mit CNC-Steuerung HEIDENHAIN iTNC-620, 24-fach WZ-Wechsler, Späneförderer, Rigid-Tapping, Vollumhausung uvm.
Merkmale:
– Das Verfahren der Achsen erfolgt über hochpräzise Kugelrollspindeln:
o TCM-266 / 286 / 366 / 386 / 386 :
X-Achse mit Durchmesser 63mm Kugelgewindetrieb,
Y / Z-Achse mit Durchmesser 40mm Kugelgewindetrieb
o TCM-466/486/666 / 686 / 866 / 886 / 886 :
X-Achse mit DUAL-Getriebe & Ritzel + Zahnstange ( spielfrei)
Y / Z-Achse mit Durchmesser 40mm Kugelgewindetrieb
– Die Führungsbahnen sind mit rollenförmigen, hochpräzisen Linearführungen ausgestattet
– Alle Führungsbahnen sind abgedeckt:
o TCM-466 / 486 / 666 / 686 / 866 / 866 / 886 :
X-Achse mit schräger ausziehbarer Metallabdeckung
Y- und Z-Achse mit flacher, ausziehbarer Metallabdeckung.
o TCM-266 / 286 / 366 / 386 / 386 :
X / Y & Z-Achse mit flacher, ausziehbarer Metallabdeckung
– Steuerung und Motoren von Heidenhain oder Siemens
– Kleineres Stellmaß als bei einer herkömmlichen Bettfräsmaschine: spart Platz und Kosten (geringere Kosten für Fundament bzw. Aufstellung)
– Das Maschinenbett ist aus hochwertigem Eisenguss, spannungsfrei geglüht und und start verrippt für hohe Steifigkeit auch bei schwerer Zespanung
– Hohes Eigengewicht der Maschine sorgt für ein hohes Maß an Stabilität
– Die Führungsbahnen sind gehärtet und geschliffen
– Benutzerfreundliche CNC Steuerung von Heidenhain, Typ 620
– Umfangreiches Sonderzubehör für mehr Produktivität wie Rundtisch und B-Achse, IKZ uvm.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Gewährleistung: 12 Monate auf die Maschine und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| x-Weg | 2000 mm | 3000 mm | 4000 mm | 6000 mm | 8000 mm |
| y-Weg | 600 mm | ||||
| z-Weg | 600 mm | ||||
| Abstand Spindelnase und Tisch | 110-710 mm | ||||
| Tischbelastung | 2000/ 3000 / 4000 / 5000/ 5500 kg | ||||
| Spindelkegel | 40 (50 opt.) BT/SK | ||||
| Spindeldrehzahlen | 60 – 8000 1/min | ||||
| Spindelmotor | 11/15 kW | ||||
| Eilgangsgeschwindigkeit | 16/24/24 m/min | ||||
| Vorschubbereich | 1 – 10000 mm/min | ||||
| Werkzeugmagazin mit | 24 (30 opt.) Stk. | ||||
| Werkzeugdurchmesser max. | 150 mm (24 Werkzeuge) 180 (30 Werkzeuge) mm | ||||
| Werkzeuglänge max. | 300 mm | ||||
| Maschinengewicht ca. | 22 t | ||||
| Werkzeuggewicht max. | 7 kg | ||||
| Positioniergenauigkeit | ± 0.005 mm | ||||
| Wiederholbarkeit | ± 0.005 mm | ||||
| Werkzeugwechselzeit | 2,5 sec | ||||
| Kühlmittelinhalt | 470/550/660/830/980 l | ||||
| Maschinengewicht | 14000 / 16500 / 22000 / 24000 / 26000 kg |
ULISSE ist ein 3- und 4-Achsen-Bearbeitungszentrum mit mobiler Säule, sehr stark und multifunktional und leicht konfigurierbar für eine breiten Palette von Anwendungen. Sie wird zum Fräsen, Bohren, Gewindeschneiden und Schneiden von Stangen aus Aluminium, Leichtmetalllegierungen und Stahl hergestellt und eignet sich auch für die Bearbeitung von Eisen und Platten aus Aluminium und Holz.
Darüber hinaus ist das Bearbeitungszentrum sehr anpassungsfähig für Anwendungen in einem breiten Spektrum von Sektoren. Die Elektrospindel mit 10 KW Leistung in S1 mit Werkzeugaufnahme ISO 30 ist auch in der Version HSK-63F erhältlich. Das automatische Werkzeuglager auf dem mobilen Kopf kann 16 Positionen aufnehmen. Die 4-Achsen-Version ist auf 30 Positionen erweiterbar.
Es ist auch möglich, die Maschine im Pendelbetrieb (in 7- und 9-m-Versionen) einzusetzen, wodurch die Produktion maximiert, der Werkstückwechsel in “gleichzeitiger” Zeit durchgeführt und somit die Maschinenstillstandszeit auf ein Minimum reduziert wird.
Standardkonfiguration mit automatischer Positionierung mit Hilfe eines Ständers erhältlich. Auch mit unabhängiger automatischer Positionierung mittels Schraubstock erhältlich.
Die Besonderheit des Bearbeitungszentrums besteht darin, dass es eine 90°-Schneideinheit mit 500 mm Klinge zum Schneiden von Profilen mit großen Abmessungen bietet. ULISSE ist mit einem Portal ausgestattet, das nicht nur den Bediener schützt, sondern auch eine maximale Sicht in der Produktion ermöglicht und die akustischen Auswirkungen auf die Umwelt reduziert.
Ausrüstung
ü Hauptstrukturen aus elektrogeschweißtem Stahl, genormt und CNC-bearbeitet.
ü Die Achsenbewegung wird von bürstenlosen Präzisionsmotoren gesteuert.
ü Hochleistungs-Elektrospindel (6,6 kw in S1), mit HSK F63 Konusanschluss und Kühlung
ü Luftkühlung für wichtige Abtragungsoperationen sowohl beim Fräsen als auch beim Bohren
ü Automatisches Schraubstockbewegungssystem mittels einer Vorrichtung auf einem Wagen, CNC-gesteuert.
ü 8-fach Werkzeugmagazin, das auf der Rückseite des mobilen Ständers untergebracht ist.
ü Einzelner Arbeitsbereich
ü Sicherheitslaser-Fotozellensystem
Individuelle Maschinenkonfiguration nach Kundenwunsch möglich.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Abb. zeigt Maschine mit W-Achse und Sonderoptionen.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
| Modell | |
|---|---|
| x-Weg | 4000/7000/9000 mm |
| y-Weg | 700 mm |
| z-Weg | 300 mm |
| Spindelkonus | 30 SK |
| Drehzahl | 0/24000 U/min |
| Spindelmotor | 18 kW |
| Maschinengewicht ca. | 3200 (bei 4m in X) kg |
| Maschinendimension | 6800x3100x3000 (bei 4m in X) mm |
Überholte CNC Fräsmaschine ZAYER KF 5000 – 40142
IN STOCK
Art der Fräse
Typ: Bett
Marke: Zayer
Modell: KF 5000
Baujahr: 1990
Nachgerüstet: 2022
Numerische Steuerung: HEIDENHAIN TNC-355
Volle Nachrüstung dieser ZAYER KF 5000 Fräsmaschine. Mechanisch und elektronisch geprüft, unter hervorragenden Bearbeitungsbedingungen.
Technische Merkmale
Abmessungen
Tischmaße: 5000 x 1000 mm
Anzahl Slots: 7
T Slots Abmessungen: 22 mm
Traverse der Achse
X-Achsen-Misch: 4700 mm
Y Achsquere: 1000 mm
Z Achsquerer: 1000 mm
Fräskopf
Kopftyp: Universalhandbuch
Werkzeugklemmsystem: Hydraulisch
Werkzeugsäuber: ISO 50 / DIN 2080
Drehzahlbereich: 35 – 1800 U/min
Spindelleistung: 34 kW
Feedrate
Vorschub: 6 – 3370 mm/min
X/Y/Z Schnelles Futter: 15000
Gewicht und Maße
Maximales Gewicht auf Tisch: 10000 kg
Maschinengewicht ca.: 30000 kg
Maschinenmaße ca.: 12100 x 5490 x 3560 mm
Präsen
Neue Bewachung
Verkaufsbedingungen
Garantie: 6 Monate mechanische Ersatzteile
Kaufpreis (Ex Work): Auf Anfrage
| x-Weg | 5000 mm |
| y-Weg | 1000 mm |
| z-Weg | 1000 mm |
