Fabrikneues, sofort verfügbares Horizontal-Bearbeitungszentrum mit SIEMENS 840D (15″ DISPLAY) oder FANUC 0iMF

Hocheffiziente Bearbeitung
Die neue SH-Serie verfügt über eine neu konzipierte Gussstruktur. Darüber hinaus werden Verbesserungen in Bezug auf die Struktursteifigkeit, einschließlich der Dreipunktauflage des Maschinenbettes, der Konstruktion der doppelwandigen Konstruktion in der Säule und der hochsteifen Linearführungen in drei Achsen, übernommen. Darüber hinaus erhöht die neue SH-Serie die Bearbeitungseffizienz um 10 bis 30% durch hohen Dreiachs-Eilgang, schnelle Paletten- / Werkzeugwechsel und B-Achsen-Positionierung.

Minimaler Platzbedarf
SH 500 verfügt über ein neues Spritzschutzdesign. Im Vergleich zur letzten Generation spart es 15% der Nutzfläche und ermöglicht den Kunden mehr Platz zur Verfügung zu haben.

Hohes Drehmoment & Leistungsspindel
SH 500 verfügt über eine 18.000 U / min Spindel mit einer Motorleistung von 26 kW und einem maximalen Drehmoment von 250 Nm. Diese Spindel eignet sich für die Bearbeitung von Werkstoffen aus Aluminiumlegierung und Stahl, Hydraulik- und Pneumatik-Teile uvm..

Maschineneigenschaften
Durch die Finite-Elemente-Analyse Struktur hat die Maschine eine hohe Steifigkeit und Stabilität bei hoher Geschwindigkeit. Die optimierte Rippenverteilung des robusten T-förmigen Bett- und Säulendesigns absorbiert Vibrationen während der Bearbeitung, um eine hervorragende Bearbeitungsoberfläche zu erhalten.
Der B-Achsendrehtisch verwendet hochpräzise Positionierkegel und eine hydraulische Verriegelung mit einer Spannkraft von 17 Tonnen.
Palettengröße 500 x 500 mm
Verbessertes APC-System, Palettenwechsel in 10 sec
Zuverlässiger, japanischer Werkzeugwechsler mit Standard 60 Werkzeugen (90/120 Stk optional)
Das Dachspülsystem hilft Metallspäne optimal in den Späneförderer zu spülen.
Die Maschine ist mit einem Störungs- und Wartungssystem ausgestattet.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Gewährleistung: 12 Monate und 24 Monate auf die Steuerungskomponenten

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

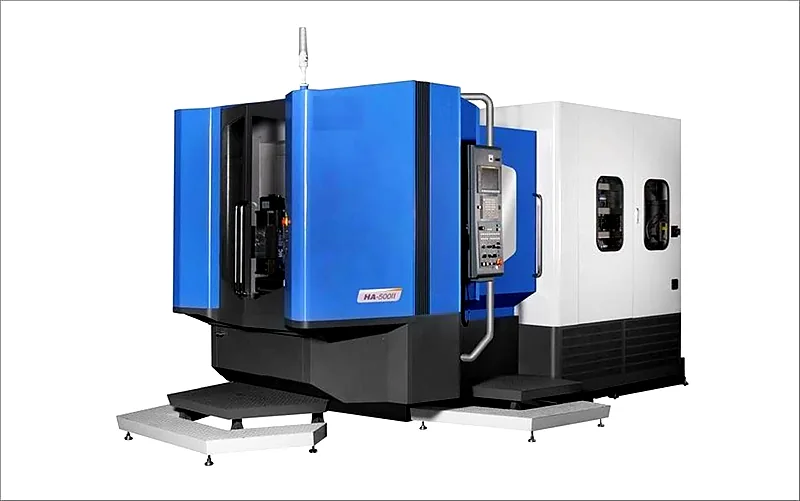

Abb. ähnlich

x-Weg	730 mm
y-Weg	730 mm
z-Weg	830 mm
max. Werkstückgröße	Ø800 X H 1000 mm
Abstand Spindelnase und Tisch	80 ~ 810 mm
Palettentischgröße	500×500 mm
max. Werkstückgewicht	500kg x 2 Stk.
Tisch – Indexierung	0.001 °
Spindeldrehzahlen	18.000 1/min
Spindelmotor	26 kW
Spindeldrehzahlstufen	2 (autom. schaltend)
Spindelnase	63 HSK
Spindellagerdurchmesser	75 mm
Eilgangsgeschwindigkeit	60 m/min
Vorschübe	1-20000 mm/U
Werkzeugaufnahme	63 HSK
Werkzeugwechsler	60 fach
Werkzeugdurchmesser	75 (angrenzend leer: 170) mm
Werkzeuggewicht max.	8 kg
Werkzeuglänge max.	550 mm
Paletten Anzahl	2
Gesamtleistungsbedarf	45 kva
Maschinengewicht ca.	9,5 t
Maschinengröße (LxBxH)	4885x2290x2985 mm

Werkzeugwechsler 60 fach, CNC Rundtisch 0.001 °, CNC Steuerung SIEMENS 840D (15″ DISPLAY)/FANUC 0iMF , IKZ 70 bar, Späneförderer – Spirale im Maschinenbett , Späneförderer mit Spänebehälter , Automat. Schmiersystem , Technische Dokumentation in deutscher Sprache , CE-Ausführung , CE-Konformitätserklärung , Servomotoren vom Steuerungshersteller , Wasser-/Druckluftpistole , Ölabscheider , MPG Handrad , Vollumhausung , Rigid tapping , autom. Plattenwechsler mit 2 Paletten, Größe , Transformator , Klimaanlage für den Schaltschrank , Signallampe 3-farbig , Kühlmitteleinrichtung ,

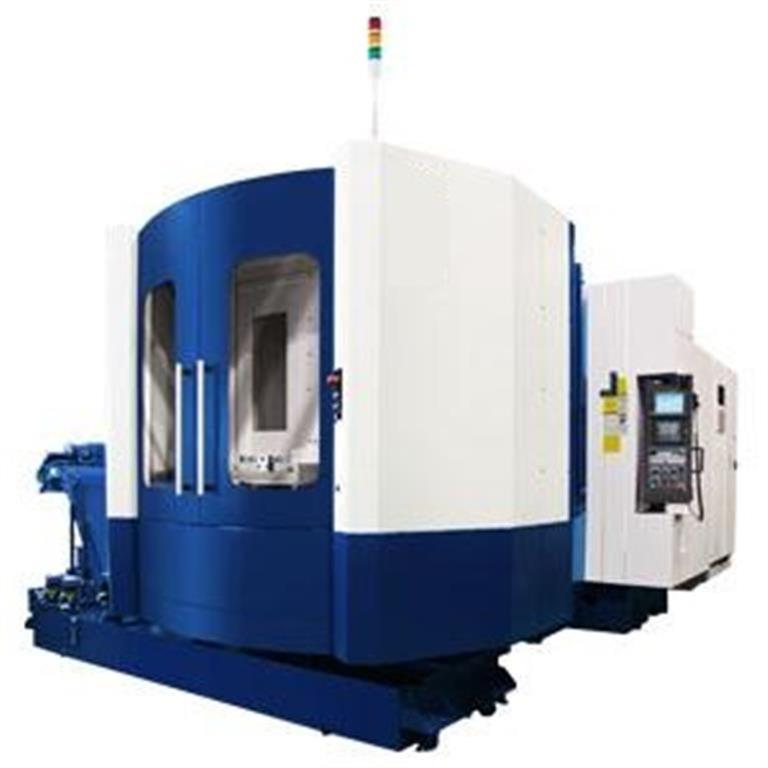

Fabrikneues Horizontal-Bearbeitungszentrum mit umfangreichen Zubehör und Sonderzubehör für noch mehr Produktivität.

Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Gewährleistung: 12 Monate und 24 Monate auf die Steuerungskomponenten

Maschinen teils ab Auslieferungslager Holland kurzfristig verfügbar, fragen Sie uns danach.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

x-Weg	610 mm
y-Weg	580 mm
z-Weg	580 mm
Abstand Spindelnase und Tisch	70-650 mm
Abstand Spindelmitte bis Tisch	80-660 mm
Tischhöhe über Boden	1150 mm
Palettentischgröße	400×400 mm
max. Werkstückgewicht	400×2 kg
Tisch – Indexierung	1° (optional 0,001°)
Spindeldrehzahlen	12000 1/min
Spindelmotor	22/25 kW
Spindeldrehzahlstufen	2
Spindelnase	40 SK/BT
Spindellagerdurchmesser	75 mm
Eilgangsgeschwindigkeit	60 m/min
Vorschübe	1-20000 mm/U
Werkzeugaufnahme	40 SK/BT
Werkzeugwechsler	60 fach
Werkzeugdurchmesser	75 mm
Werkzeuggewicht max.	12 kg
Werkzeuglänge max.	410 mm
Paletten Anzahl	2
Preßluftmenge	400 l/min
Kühlmittelbehälter	550 l
Hydraulikbehälter	30 l
Schmierbehälter	2 l
Gesamtleistungsbedarf	45 kva
Maschinengewicht ca,	9500 kg

CNC Steuerung Siemens/Fanuc/Heidenhain , Werkzeugwechsler 60 fach, CNC Rundtisch 1 °, IKZ 20 bar, Späneförderer – Spirale , Späneförderer mit Spänebehälter , Automat. Schmiersystem , Technische Dokumentation in deutscher Sprache , CE-Ausführung , CE-Konformitätserklärung , Servomotoren vom Steuerungshersteller ,

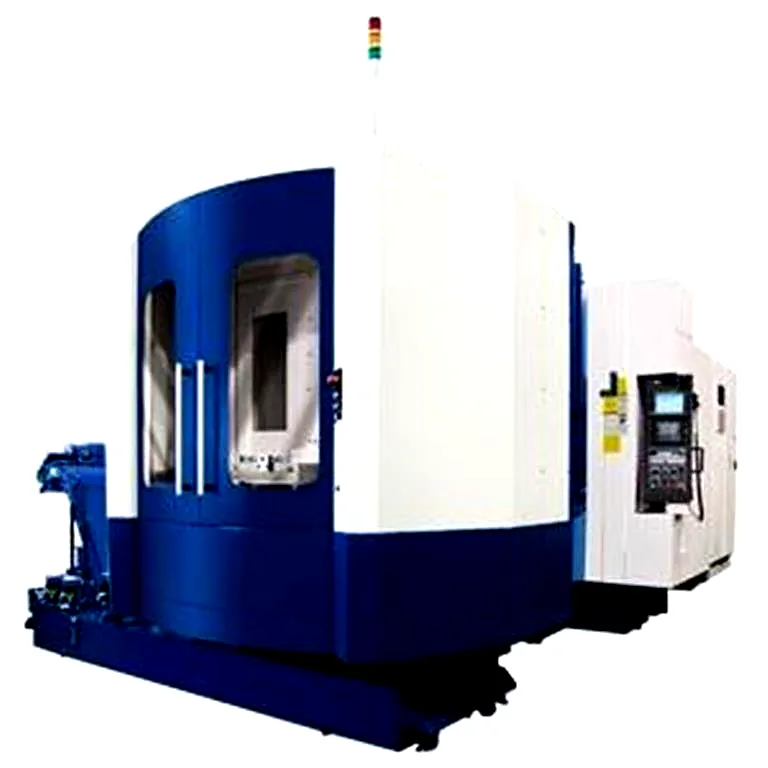

Fabrikneues Horizontal-Bearbeitungszentrum mit umfangreichen Zubehör und Sonderzubehör für noch mehr Produktivität.

Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Gewährleistung: 12 Monate und 24 Monate auf die Steuerungskomponenten

Maschinen teils ab Auslieferungslager Holland kurzfristig verfügbar, fragen Sie uns danach.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

x-Weg	1200 mm
y-Weg	1000 mm
z-Weg	1000 mm
Abstand Spindelnase und Tisch	100-1100 mm
Abstand Spindelmitte bis Tisch	200-1200 mm
Tischhöhe über Boden	1350 mm
Palettentischgröße	800×800 mm
max. Werkstückgewicht	1800×2 kg
Tisch – Indexierung	1° (optional 0,001°)
max. Werkstückgröße	1300×1250 mm
Spindeldrehzahlen	10000 1/min
Spindelmotor	30/25 kW
Spindeldrehzahlstufen	2
Spindelnase	50 SK/BT
Eilgangsgeschwindigkeit	50 m/min
Vorschübe	1-20000 mm/U
Werkzeugaufnahme	50 SK/BT
Werkzeugwechsler	60 fach
Werkzeugdurchmesser	125 mm
Werkzeuggewicht max.	25 kg
Werkzeuglänge max.	610 mm
Paletten Anzahl	2
Maschinengewicht ca,	26000 kg

Werkzeugwechsler 60 fach, CNC Rundtisch 1 °, IKZ 15 bar, Späneförderer – Spirale , Späneförderer mit Spänebehälter , Automat. Schmiersystem , Technische Dokumentation in deutscher Sprache , CE-Ausführung , CE-Konformitätserklärung , Servomotoren vom Steuerungshersteller , CNC Steuerung Siemens/Fanuc/Heidenhain , Spindelölkühlsystem , Vollumhausung , Signallampe 3-farbig , Maschinenlampe , MPG Handrad , Fundamentkeile ,

Unbenutztes Horizontal-Bearbeitungszentrum mit Teile-Gewährleistung und Siemens 840D Steuerung und vielen Extras (optional mit Getriebe von ZF für mehr Drehmoment):

SPEZIFIKATIONEN
Wege
Verfahrweg, X/Y/Z mm 1000/850/950
Spindelmitte zu Palettenfläche mm 100-950
Spindelnase zur Palettenmitte mm 150-1100
Palette
Palettengröße mm 630×630
Maximum Werkstück mm Ø 1000
Maximale Palettenlast kg 1000
Maximale Höhe des Werkstücks mm 1000
Konfiguration der Palettenoberfläche mm 24-M16 Teilung 125
Palettenindexierung 0.001°
Spindel
Spindel Max. Drehzahl RPM 6000
Niedrige/hohe Gangabweichung RPM –
Spindel Max. Drehmoment (Standard) N-m 165
Spindelkonus #NR. 50 DIN 69871
Spindellager-Id mm 100
Spindel Übertragung Gürtel Typ
Vorschubgeschwindigkeit
Max. X/Y/Z-Geschwindigkeit mm/min 32000
Vorschubgeschwindigkeit mm/min 1-10000
Job-Vorschubgeschwindigkeit mm/min 1260
Automatischer Werkzeugwechsel (ATC)
Typ des Werkzeugschaftes # NR. 50 DIN 69871
Werkzeugkapazität einer von zwei 90
Max. Werkzeugdurchmesser (ohne angrenzendes Werkzeug) mm 115(230)
Max. Werkzeuglänge mm 450
Max. Werkzeuggewicht kg 20
ATC-Wechselzeit ( T bis T ) sec. 5
Methode der Werkzeugauswahl feste Adresse
Automatischer Palettenwechsler (APC)
Anzahl der Paletten einer von zwei 2
Typ des Palettenwechsels Rotierender Typ
Zeit für APC sec. 18
Controller-System
Siemens 840D SL – NCU-710
Motor
Spindelmotor, Leistung KW 22/26
Spindelmotor N.m 165
X/Y/Z/B-Achse Motor KW 7 / 7 / 7 / 3
Motor, hydraulisches System KW 2.2
Motor, Kühlmittelpumpensystem KW 1.6
Stromversorgung
Leistungsbedarf KVA 42
Kapazität des Öl-/Kühlmitteltanks
Kapazität, hydraulisches System L 60
Kapazität, Schmierungssystem L 4
Kapazität, Kühlmittelsystem L 800
Mechanische Spezifikationen
Höhe mm 3362
Bodenfläche mm 5966×3570
Gewicht kg 23000

Zubehör

1. SIEMENS 840D SL – NCU-710
2. Spindeldrehzahl 6000RPM. Ohne ZF-Getriebe.
3. Spindel-Öl-Kühlsystem
4. Palette 0,001 ° Abteilung
5. Paletten-T-Nut
6. Kühlmittel durch die Spindel (CTS 42 BAR)
7. Schienengebundenes Spänefördersystem
8. Chip-Wagen
9. Eingebauter Späneförderer
10. Überkopf-Spänewaschanlage
11. Skimmer (Öl-Kühlmittel-Abscheider)
12. Sicherheitsschalter Vordertür / Seitentür
13. Renishaw RMP-60
14. Werkzeuglänge Renishaw NC4
15. Shopmill-Lizenz
16. Shopmill-Option (Echtzeitsimulation)
17. Option Shopmill (Restmaterialbearbeitung)
18. Kapazität der Werkzeuglagerung 90T
19. M30 Automatisches Ausschaltsystem
20. Arbeitslicht (Beleuchtung)
21. Warnleuchte
22. Elektrische Kabinen-Klimaanlage
23. Ölnebelabscheider-Einheit
24. CE-Elektrik

x-Weg	1000 mm
y-Weg	850 mm
z-Weg	950 mm
Werkstückabmessungen max.	Ø1000 mm
B-Achse (Tisch)	0.001 Grad
Tischgröße	630×630 mm
Tischbelastung	1000 kg
Spindelmotor	22/26 kW
Spindelnase	50 ISO
Spindeldrehzahlen	6000 1/min
Werkzeuganzahl	90 Stk.
Werkzeugdurchmesser	115 mm
Werkzeuglänge – max.	450 mm
Werkzeuggewicht max.	20 kg
Fräsvorschübe	10000 mm/min
Eilgangsgeschwindigkeit	32 m/min
Maschinengröße (LxBxH)	5966×3570 mm
Maschinengewicht ca.	23 t

IKZ 42 bar, Ölabscheider , CE-Ausführung , Bedienungsanleitung in deutscher Sprache , Pistole für Wasser und Luft , Späneförderer, Schanierband 2 fach, Werkzeugwechsler 90 fach, Palettensystem 2 Stück, Klimaanlage für den Schaltschrank , Automat. Schmiersystem , Werkzeugvermessung RMP-60 v. Renishaw ,
