Teil-überholte (mecahnisch und elektrisch) konv. Rundschleifmaschine mit Innenschleifeinrichtung
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
Schleifdurchmesser | 600 mm |
Schleiflänge | 3000 mm |
Spitzenhöhe | 300 mm |
Maschinengewicht ca. | 11,8 t |
Raumbedarf ca. | 7100×2300 mm |
Spindeldrehzahlen | 14 – 220 U/min |
Schleifscheibendurchmesser | 650 mm |
**Hochwertige Konventionelle Rundschleifmaschine – Überholt und Zuverlässig**
Suchen Sie eine leistungsstarke **konventionelle Rundschleifmaschine** für Ihr Unternehmen im Maschinenbau? Unsere neu lackierte und teilüberholte hydraulische Rundschleifmaschine, Fabrikat GER Spanien, Modell RHC-2.500, ist die Definition von Präzision und Zuverlässigkeit. Mit einer umfangreichen Überholung im Jahr 2021 sind wir sicher, dass dieses Gerät zu einem unverzichtbaren Bestandteil Ihrer Fertigungsprozesse wird.
**Hauptmerkmale der Rundschleifmaschine:**
– **Schleifdurchmesser**: Bietet 600 mm für vielfältige Schleifarbeiten.
– **Spitzenweite**: 2.500 mm Spitzenabstand ermöglicht Bearbeitung großer Werkstücke.
– **Spitzenhöhe**: Eine komfortable Höhe von 300 mm für das Werkstückhandling.
– **Schleifspindelkopf**: Schwenkbar +/- 30° für maximale Flexibilität.
– **Leistungsbedarf**: Mit einem Gesamtbedarf von 15,48 kW für kontinuierliche Produktion.
– **Geschwindigkeiten**: Stufenlose Drehzahlen und Tischgeschwindigkeiten, die Ihren Anforderungen entsprechen.
Diese Maschine erfüllt höchste Ansprüche, indem sie durch eine komplexe Überholung führende Qualität zurück auf die Produktionslinie bringt:
– **Neue Maschinengeometrie**: Alle Komponenten wurden für höchste Präzisionsansprüche handgeschabt und auf Neumaschinengeometrie überprüft.
– **Umfassende Elektrik- und Hydraulikprüfung**: Für eine Leistung, die nicht nur effizient, sondern auch sicher ist.
– **Frequenzumformer**: Für eine nahtlose und anpassbare Geschwindigkeitsregelung.
– **Detaillierte Reinigungs- und Prüfungsvorgänge**: Sämtliche Bestandteile wurden gründlich gereinigt und geprüft, um eine fehlerfreie Funktion zu gewährleisten.
**Cleveres Zubehör für erweiterte Funktionen:**
– **Digitale Anzeige**: Für Schleifachsenzustellung und Tischbewegungen.
– **Kühlmitteleinrichtung**: Mit Magnetabscheider und Papierbandfilter eingerichtet.
– **Hydraulischer Schleifscheiben-Profilabrichter**: Für hochpräzise Profilarbeiten nicht montiert.
**Nutzen Sie unseren Service:**
Mit einer Garantie von 12 Monaten auf die Geometrie der Maschine können Sie sicher sein, dass Ihr Kauf langanhaltende Vorteile bringen wird. Die technische Dokumentation liefert zudem alles Nötige, um das Gerät optimal in Ihren Betrieb einzubinden.
Wir bei GK Werkzeugmaschinen GmbH bieten diesen Schatz deutscher Ingenieurskunst zu attraktiven Konditionen, frei verladen ab Lager Stockstadt. Die benutzerfreundliche Zahlungsstruktur und die kurzfristige Verfügbarkeit machen den Erwerb so einfach wie möglich.
**Fazit:**
Ob für die einzelne Produktion oder die Massenfertigung – diese **konventionelle Rundschleifmaschine** bietet die Zuverlässigkeit und Präzision, die Sie benötigen. Kontaktieren Sie uns noch heute, um mehr über dieses must-have Gerät für Ihre Werkstatt zu erfahren.
*Irrtum und Änderung in den technischen Details vorbehalten.*
Schleifdurchmesser | 600 mm |
Schleiflänge | 2500 mm |
Spitzenhöhe | 300 mm |
max. Werkstückgewicht zwischen Spitzen | 1000 kg |
Schleifspindelstock schwenkbar +/- | 30 ° |
Werkstückspindelbohrung | 42 mm |
Spindeldrehzahlen | 1000-1250 U/min |
Werkstückspindeldrehzahl | 9-250 U/min |
Tischgeschwindigkeit | 100-5000 mm/min |
Gesamtleistungsbedarf | 15,48 kW |
1 Stück gebrauchte Rundschleifmaschine, Fabrikat JOTES, Modell SWB 250 x 1.250
Zahlung 100 % vor Verladung der Maschine.
Gewährleistung: keine
In metrischer Standardausführung für den Anschluss an 400 V, 50 Hz, 3-Phasen.
Abbildung zeigt Maschine in aktuellem Zustand.
Schleifdurchmesser | 250 mm |
Schleiflänge | 1200 mm |
Spitzenhöhe | 135 mm |
größter Werkstückdurchmesser im Setztstock | 80 mm |
größter Tischhub | 1270 mm |
Bereich der Tischhubgeschwindigkeiten | 0,2-7 m/min |
max. Tischausschwenkung | +/- 8/6 ° |
min. selbsttätige Tischverstellung | 6 mm |
max. Schleifscheibenaußendurchmesser | 500 mm |
max. Schleifscheibenbreite | 63 mm |
Durchmesser der Schleifscheibenöffnung | 203 mm |
Größe d. Grobzustellung des Schleifspindelstockes | 40 mm |
Bereich der Werkstückspindelumdrehung | 45-500 U/min |
Innenkegel der Reitstockhülse | nr. 4 morse |
Innenkegel der Werkstückspindel | nr. 4 morse |
Antriebsmotor Schleifspindel: Leistung | 7 kW |
Antriebsmotor Schleifspindel – Umdrehungen | 1440 U/min. |
Antriebsmotor Werkstückspindel – Leistung | 0,7 kW |
Antriebsmotor Werkstückspindel – Umdrehungen | 300-3000 U/min |
Antriebsmotor hydraulische Pumpe – Leistung | 1,7 kW |
Antriebsmotor hydraulische Pumpe – Umdrehungen | 1420 U/min. |
Antriebsmotor d. Pumpe d. Schmiersystem.-Leistung | 0,18 kW |
Antriebsmotor d. Pumpe d. Schmiersystem.-Drehzahl | 1500 U/min. |
Antriebsmotor d. Elektropumpe – Leistung | 0,1 kW |
Antriebsmotor d. Elektropumpe – Umdrehungen | 2820 U/min. |
Gesamtleistungsbedarf | kW |
Maschinengewicht ca. | 3700 kg |
Raumbedarf ca. | 3500x1850x1500 mm |
1 Stück gebrauchte konventionelle Außenrundschleifmaschine
Fabrikat Kikinda, Typ: AFE 630×3.000, X-Achse mit Digitalanzeige,
Marposs Durchmessersteuerung, Baujahr 1995
Maschine zurzeit noch unter Strom, vorführbereit, im Raum Dortmund zu besichtigen.
Schleifdurchmesser | 630 mm |
Schleiflänge | 3000 mm |
Spitzenhöhe | 315 mm |
max. Werkstückgewicht zwischen Spitzen | 2300 kg |
max. Werkstückgewicht fliegend | 300 kg |
Aufnahmekegel Werkstückspindelstock | MK 6 |
Aufnahmekegel in der Reitstockpinole | MK6 |
Betriebsspannung 380 Volt, 50 Hz, 3-Phasen | |
Maschinengewicht ca. | 14,5 t |
Gebrauchte, in 2007 teilüberholte Rundschleifmaschine Fabrikat Kolb. Nach der Teilüberholung sehr wenige Betriebsstunden, in TOP-Zustand mit umfangreichen Zubehör, unter anderem:
– viele Lünetten
– Schleifnebel-Absaugeinrichtung
– Tisch verfährt über Zahnstange, keine Hydraulik
– Kugelrollspindel in der X-Achse
– Kühlmittelanlage mit Papierbandfilter
Maschine unter Strom zu besichtigen. Optischer Zustand 1A.
Weitere techn. Daten gemäß Anlage.
Gewährleistung: keine
Zahlung: 100% vor Verladung
Schleifdurchmesser | 630 mm |
Schleiflänge | 5000 mm |
Spitzenhöhe | 315 mm |
Schleifscheibe: Durchm.xBreitexBohrung | 750x80x305 mm |
Schleifscheibenumfangsgeschwindigkeiten: | 35 m/sec |
Schleifscheibendrehzahl | 500-1100 U/min |
max. Werkstückgewicht | 3000 kg |
Maschinengewicht ca, | 17900 kg |
Maschinenlänge | im Betrieb: ca. 15m |

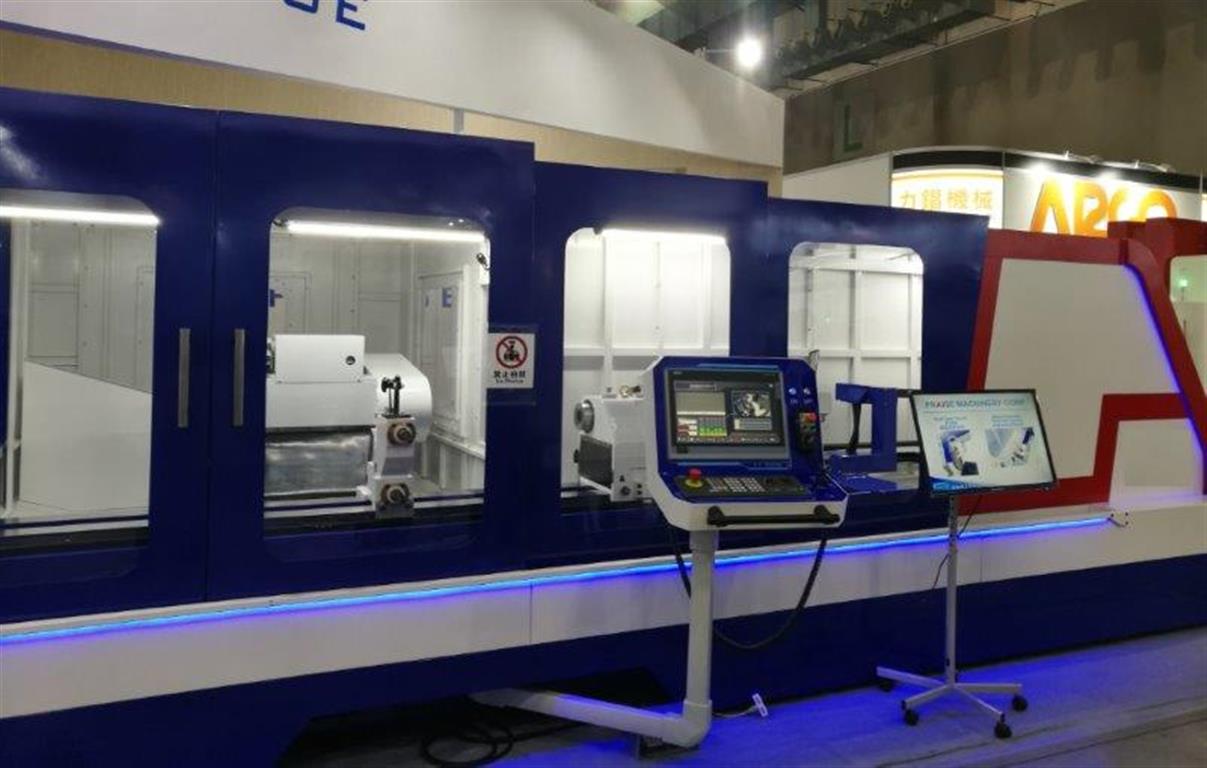

Fabrikneue CNC Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
Optimierter Zyklus mit geometrischen und Arbeitsparametern
• Die Schleifmaschinen CNC werden den Anforderungen an die Produktion von mittelgroßen Werkstücken
gerecht.
• Die Schleifmaschinen sind mit dem System SIEMENS 840Di sl der neuesten Generation ausgestattet.
• Die Maschine kann mit automatischen Messsystemen ausgerüstet werden.
• Es ist möglich, die Schleifscheibe für Geometrien auszulegen, die speziell für die geforderte Produktionsart
erstellt wurden.
• Es können hochpräzise Bearbeitungen vorgenommen werden, wenn die Schleifmaschinen mit einer dritten
interpolierten Achse und einer speziell erstellten Software ausgerüstet wird.
LEICHTES PROGRAMMIEREN
Es können komplexe Programme erstellt werden, ohne über Kenntnisse der ISO-Programmierung zu verfügen.
Die Eingabe der Parameter wird durch eine Reihe an Nachrichten und Zeichen erleichtert, die die Bedeutung der verschiedenen Parameter Schritt für Schritt erklären.
Die Programmierung der Arbeitszyklen erfolgt, indem dieselben Parameter des Zyklus eingegeben werden. Die Reihenfolge der Ausführung der diversen Zyklen kann schnell und intuitiv geändert werden.
Die wichtigsten geometrischen Parameter eines jeden einzelnen Zyklus können auf der Übersichtsseite überwacht werden, um Fehler bei der Programmausführung zu verhindern.
GENAUE GEOMETRISCHE ERGEBNISSE
Bei jedem Zyklus können mögliche Konizitätsfehler korrigiert werden, indem die beiden X- und Y-Achsen interpoliert werden.
STANDARDPROGRAMME
· Durchgangsschleifen
· Einstichschleifen
· Planschleifen
· Mehrfaches Einstichschleifen
· Schrägeinstichschleifen
· Konisches Schleifen
Alle Programme könne sowohl für außen als auch für das Innenschleifen verwendet werden.
ABRICHTEN
Alle Parameter für den automatischen Abrichtzyklus der Schleifscheibe können programmiert werden. Das Abrichten kann erfolgen:
• unabhängig vom Arbeitszyklus
• automatisch während des Arbeitszyklus (zu Beginn, vor der Feinbearbeitung oder bei Zyklusende)
• automatisch mithilfe eines Werkzeugverschleißzählers (während des Arbeitszyklus – auf Anfrage).
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 1200kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie B-Achse, mehrere Schleifscheiben, automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron CNC 6010 | Omicron CNC 6015 | Omicron CNC 6020 | Omicron CNC 60300 |
---|---|---|---|---|
Schleifdurchmesser | 595/695 mm | |||
Schleiflänge | 1000 mm | 1600 mm | 2100 mm | 3000 mm |
Spitzenhöhe | 300/350 mm | |||
Spitzenweite | 1150 mm | 1750 mm | 2250 mm | 3150 mm |
Umlaufdurchmesser über Bett | 600/700 mm | |||
max. Werkstückgewicht | zw. Spitzen 1200 kg | |||
Schleifspindel | _________________________________________________ __ | |||
Schleifscheibenabmessungen | 610mm x 230 x min. 50-max.120 mm | |||
Schleifspindeldrehzahl | 600-1250 (stufenlos) 1/min | |||
Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
Schleifspindelstock schwenkbar +/- | ±180 ° | |||
Schleifspindelbewegung | 480 mm | |||
Vorschub automatisch | 0,2-3000 mm/min | |||
Werkstückantrieb | ________________________________________________ __ | |||
Werkstückantrieb – Spindeldrehzahl | 0-350 (stufenlos) 1/min | |||
Werkstückantrieb schwenkbar | ±90 ° | |||
Werkstückantrieb – Aufnahme | 6 MK | |||
Reitstock | __________________________________________________ __ | |||
Reitstockpinolenverstellung | 70 mm | |||
Reitstockpinolendurchmesser | 80 mm | |||
Reitstockkonus | 5 MK | |||
Tisch | __________________________________________________ __ | |||
Tischgeschwindigkeit | 1-5000 mm/min | |||
Schwenkbarkeit des Tisches | +8° -3° ° | +7° -2° ° | +6° -2° ° | +5° -1 ° |
Tischlängsbewegung | 1150 mm | 1750 mm | 2250 mm | 3150 mm |
Motoren | _________________________________________________________ __ | |||
Schleifspindelmotor | 15 kW | |||
Werkstückantrieb-Motor | 3,6 kW | |||
Hydraulikmotor | 0,75 kW | |||
Kühlmittelpumpe | 0,18 kW | |||
Maschinendimension | ________________________________________________ __ | |||
Maschinengewicht ca, | 6,8 t | 8,1 t | 9,3 t | 11 t |
Maschinengröße (LxBxH) | 5200x1950x2100 mm | 5700x1950x2100 mm | 6850x1950x2100 mm | 9000x1950x2100 mm |
Fabrikneue CNC Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
Optimierter Zyklus mit geometrischen und Arbeitsparametern
• Die Schleifmaschinen CNC werden den Anforderungen an die Produktion von mittelgroßen Werkstücken
gerecht.
• Die Schleifmaschinen sind mit dem System SIEMENS 840Di sl der neuesten Generation ausgestattet.
• Die Maschine kann mit automatischen Messsystemen ausgerüstet werden.
• Es ist möglich, die Schleifscheibe für Geometrien auszulegen, die speziell für die geforderte Produktionsart
erstellt wurden.
• Es können hochpräzise Bearbeitungen vorgenommen werden, wenn die Schleifmaschinen mit einer dritten
interpolierten Achse und einer speziell erstellten Software ausgerüstet wird.
LEICHTES PROGRAMMIEREN
Es können komplexe Programme erstellt werden, ohne über Kenntnisse der ISO-Programmierung zu verfügen.
Die Eingabe der Parameter wird durch eine Reihe an Nachrichten und Zeichen erleichtert, die die Bedeutung der verschiedenen Parameter Schritt für Schritt erklären.
Die Programmierung der Arbeitszyklen erfolgt, indem dieselben Parameter des Zyklus eingegeben werden. Die Reihenfolge der Ausführung der diversen Zyklen kann schnell und intuitiv geändert werden.
Die wichtigsten geometrischen Parameter eines jeden einzelnen Zyklus können auf der Übersichtsseite überwacht werden, um Fehler bei der Programmausführung zu verhindern.
GENAUE GEOMETRISCHE ERGEBNISSE
Bei jedem Zyklus können mögliche Konizitätsfehler korrigiert werden, indem die beiden X- und Y-Achsen interpoliert werden.
STANDARDPROGRAMME
· Durchgangsschleifen
· Einstichschleifen
· Planschleifen
· Mehrfaches Einstichschleifen
· Schrägeinstichschleifen
· Konisches Schleifen
Alle Programme könne sowohl für außen als auch für das Innenschleifen verwendet werden.
ABRICHTEN
Alle Parameter für den automatischen Abrichtzyklus der Schleifscheibe können programmiert werden. Das Abrichten kann erfolgen:
• unabhängig vom Arbeitszyklus
• automatisch während des Arbeitszyklus (zu Beginn, vor der Feinbearbeitung oder bei Zyklusende)
• automatisch mithilfe eines Werkzeugverschleißzählers (während des Arbeitszyklus – auf Anfrage).
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 4000kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie B-Achse, mehrere Schleifscheiben, automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron CNC 8030 | Omicron CNC 8040 | Omicron CNC 8050 | Omicron CNC 8060 |
---|---|---|---|---|
Schleifdurchmesser | 795/895/955 mm | |||
Schleiflänge | 3000 mm | 4000 mm | 5000 mm | 6000 mm |
Spitzenhöhe | 400/450/500 mm | |||
Spitzenweite | 3000 mm | 4000 mm | 5000 mm | 6000 mm |
Umlaufdurchmesser über Bett | 795/895/955 mm | |||
max. Werkstückgewicht | zw. Spitzen 4 t | |||
Schleifspindel | _________________________________________________ __ | |||
Schleifscheibenabmessungen | 760-1200mm x 305 x min. 50-max.120 mm | |||
Schleifspindeldrehzahl | 600-1250 (stufenlos) 1/min | |||
Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
Schleifspindelstock schwenkbar +/- | ±180 ° | |||
Schleifspindelbewegung | 480 mm | |||
Vorschub automatisch | 0,2-3000 mm/min | |||
Werkstückantrieb | ________________________________________________ __ | |||
Werkstückantrieb – Spindeldrehzahl | 0-150 (stufenlos) 1/min | |||
Werkstückantrieb schwenkbar | ±90 ° | |||
Werkstückantrieb – Aufnahme | 6 MK | |||
Reitstock | __________________________________________________ __ | |||
Reitstockpinolenverstellung | 120 mm | |||
Reitstockpinolendurchmesser | 80 mm | |||
Reitstockkonus | 6 MK | |||
Tisch | __________________________________________________ __ | |||
Tischgeschwindigkeit | 1-5000 mm/min | |||
Schwenkbarkeit des Tisches | +5°/-1° ° | +4°/-1° ° | +3°/-1° ° | +1°/-1° ° |
Tischlängsbewegung | 3200 mm | 4200 mm | 5200 mm | 6200 mm |
Motoren | _________________________________________________________ __ | |||
Schleifspindelmotor | 15 (18 opt.) kW | |||
Werkstückantrieb-Motor | 7,5 kW | |||
Hydraulikmotor | 1,5 kW | |||
Kühlmittelpumpe | 0,18 kW | |||
Maschinendimension | ________________________________________________ __ | |||
Maschinengewicht ca, | 23 t | 25 t | 27,5 t | 30 t |
Maschinengröße (LxBxH) | 9860x2400x2650 mm | 122260x2400x2650 mm | 14000x2400x2650 mm | 16500x2400x2650 mm |
Fabrikneue CNC- Universal-Rundschleifmaschine mit Siemens 840dsl aus Italien mit folgenden Hauptmerkmalen:
Optimierter Zyklus mit geometrischen und Arbeitsparametern
• Die Schleifmaschinen CNC werden den Anforderungen an die Produktion von mittelgroßen Werkstücken gerecht.
• Die Schleifmaschinen sind mit dem System SIEMENS 840Di sl der neuesten Generation ausgestattet.
• Die Maschine kann mit automatischen Messsystemen ausgerüstet werden.
• Es ist möglich, die Schleifscheibe für Geometrien auszulegen, die speziell für die geforderte Produktionsart erstellt wurden.
• Es können hochpräzise Bearbeitungen vorgenommen werden, wenn die Schleifmaschinen mit einer dritten interpolierten Achse und einer speziell erstellten Software ausgerüstet wird.
LEICHTES PROGRAMMIEREN
Es können komplexe Programme erstellt werden, ohne über Kenntnisse der ISO-Programmierung zu verfügen.
Die Eingabe der Parameter wird durch eine Reihe an Nachrichten und Zeichen erleichtert, die die Bedeutung der verschiedenen Parameter Schritt für Schritt erklären.
Die Programmierung der Arbeitszyklen erfolgt, indem dieselben Parameter des Zyklus eingegeben werden. Die Reihenfolge der Ausführung der diversen Zyklen kann schnell und intuitiv geändert werden.
Die wichtigsten geometrischen Parameter eines jeden einzelnen Zyklus können auf der Übersichtsseite überwacht werden, um Fehler bei der Programmausführung zu verhindern.
GENAUE GEOMETRISCHE ERGEBNISSE
Bei jedem Zyklus können mögliche Konizitätsfehler korrigiert werden, indem die beiden X- und Y-Achsen interpoliert werden.
STANDARDPROGRAMME
· Durchgangsschleifen
· Einstichschleifen
· Planschleifen
· Mehrfaches Einstichschleifen
· Schrägeinstichschleifen
· Konisches Schleifen
Alle Programme könne sowohl für außen als auch für das Innenschleifen verwendet werden.
ABRICHTEN
Alle Parameter für den automatischen Abrichtzyklus der Schleifscheibe können programmiert werden. Das Abrichten kann erfolgen:
• unabhängig vom Arbeitszyklus
• automatisch während des Arbeitszyklus (zu Beginn, vor der Feinbearbeitung oder bei Zyklusende)
• automatisch mithilfe eines Werkzeugverschleißzählers (während des Arbeitszyklus – auf Anfrage).
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie B-Achse, mehrere Schleifscheiben, automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron CNC 3206 | Omicron CNC 3210 |
---|---|---|
Schleifdurchmesser | 315 mm | |
Schleiflänge | 600 mm | 1000 mm |
Spitzenhöhe | 160 mm | |
Umlaufdurchmesser über Bett | 315 mm | |
max. Werkstückgewicht | 120 kg | |
Schleifspindel | _________________________________________________ __ | |
Schleifscheibenabmessungen | 450 x127 x min.20-max.50 mm | |
Schleifspindeldrehzahl | 600-1600 (stufenlos) 1/min | |
Handradteilung | 0,001/ 0,01 / 0,1 mm | |
Schleifspindelstock schwenkbar +/- | ±180 ° | |
Vorschub automatisch | 0,2-3000 mm/min | |
Werkstückantrieb | ________________________________________________ __ | |
Werkstückantrieb – Spindeldrehzahl | 0-600 (stufenlos) 1/min | |
Werkstückantrieb schwenkbar | ±90 ° | |
Werkstückantrieb – Aufnahme | 4 MK | |
Reitstock | ______________________________________________ __ | |
Reitstockpinolenverstellung | 50 mm | |
Reitstockpinolendurchmesser | 70 mm | |
Reitstockkonus | 4 MK | |
Tisch | __________________________________________________ __ | |
Tischgeschwindigkeit | 1-5000 mm/min | |
Schwenkbarkeit des Tisches | +9°/-5° ° | +8°/-4° ° |
Tischlängsbewegung | 680 mm | 1080 mm |
Motoren | _________________________________________________________ __ | |
Schleifspindelmotor | 4 kW | |
Werkstückantrieb-Motor | 0,75 kW | |
Hydraulikmotor | 0,75 kW | |
Kühlmittelpumpe | 0,18 kW | |
Maschinendimension | ________________________________________________ __ | |
Maschinengewicht ca, | 3700 kg | 4900 kg |
Maschinengröße (LxBxH) | 2900x1350x1750 mm | 3700x1350x1900 mm |
Fabrikneue CNC Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
Optimierter Zyklus mit geometrischen und Arbeitsparametern
• Die Schleifmaschinen CNC werden den Anforderungen an die Produktion von mittelgroßen Werkstücken
gerecht.
• Die Schleifmaschinen sind mit dem System SIEMENS 840Di sl der neuesten Generation ausgestattet.
• Die Maschine kann mit automatischen Messsystemen ausgerüstet werden.
• Es ist möglich, die Schleifscheibe für Geometrien auszulegen, die speziell für die geforderte Produktionsart
erstellt wurden.
• Es können hochpräzise Bearbeitungen vorgenommen werden, wenn die Schleifmaschinen mit einer dritten
interpolierten Achse und einer speziell erstellten Software ausgerüstet wird.
LEICHTES PROGRAMMIEREN
Es können komplexe Programme erstellt werden, ohne über Kenntnisse der ISO-Programmierung zu verfügen.
Die Eingabe der Parameter wird durch eine Reihe an Nachrichten und Zeichen erleichtert, die die Bedeutung der verschiedenen Parameter Schritt für Schritt erklären.
Die Programmierung der Arbeitszyklen erfolgt, indem dieselben Parameter des Zyklus eingegeben werden. Die Reihenfolge der Ausführung der diversen Zyklen kann schnell und intuitiv geändert werden.
Die wichtigsten geometrischen Parameter eines jeden einzelnen Zyklus können auf der Übersichtsseite überwacht werden, um Fehler bei der Programmausführung zu verhindern.
GENAUE GEOMETRISCHE ERGEBNISSE
Bei jedem Zyklus können mögliche Konizitätsfehler korrigiert werden, indem die beiden X- und Y-Achsen interpoliert werden.
STANDARDPROGRAMME
· Durchgangsschleifen
· Einstichschleifen
· Planschleifen
· Mehrfaches Einstichschleifen
· Schrägeinstichschleifen
· Konisches Schleifen
Alle Programme könne sowohl für außen als auch für das Innenschleifen verwendet werden.
ABRICHTEN
Alle Parameter für den automatischen Abrichtzyklus der Schleifscheibe können programmiert werden. Das Abrichten kann erfolgen:
• unabhängig vom Arbeitszyklus
• automatisch während des Arbeitszyklus (zu Beginn, vor der Feinbearbeitung oder bei Zyklusende)
• automatisch mithilfe eines Werkzeugverschleißzählers (während des Arbeitszyklus – auf Anfrage).
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie B-Achse, mehrere Schleifscheiben, automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen:
Modell | Omicron CNC 3606 | Omicron CNC 3610 | Omicron CNC 3615 | Omicron CNC 3620 |
---|---|---|---|---|
Schleifdurchmesser | 355 / 455 mm | |||
Schleiflänge | 630 mm | 1030 mm | 1530 mm | 2030 mm |
Spitzenhöhe | 180 / 230 mm | |||
Umlaufdurchmesser über Bett | 355 / 455 mm | |||
max. Werkstückgewicht | 250 (300 opt.) kg | |||
Schleifspindel | _________________________________________________ __ | |||
Schleifscheibenabmessungen | 450 (opt. 500) mm x127 x min.20-max.80 mm | |||
Schleifspindeldrehzahl | 600-1600 (stufenlos) 1/min | |||
Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
Schleifspindelstock schwenkbar +/- | ±180 ° | |||
Vorschub automatisch | 0,2-3000 mm/min | |||
Werkstückantrieb | ________________________________________________ __ | |||
Werkstückantrieb – Spindeldrehzahl | 0-600 (stufenlos) 1/min | |||
Werkstückantrieb schwenkbar | ±90 ° | |||
Werkstückantrieb – Aufnahme | 5 MK | |||
Reitstock | __________________________________________________ __ | |||
Reitstockpinolenverstellung | 70 mm | |||
Reitstockpinolendurchmesser | 70 mm | |||
Reitstockkonus | 5 MK | |||
Tisch | __________________________________________________ __ | |||
Tischgeschwindigkeit | 1-5000 mm/min | |||
Schwenkbarkeit des Tisches | +9°/-5° ° | +8°/-4° ° | +7°/-3° ° | +6°/-2° ° |
Tischlängsbewegung | max. 780 mm | max. 1180 mm | max. 1680 mm | max. 2180 mm |
Motoren | _________________________________________________________ __ | |||
Schleifspindelmotor | 5,50 ( opt. 7,50) kW | |||
Werkstückantrieb-Motor | 1,50 (opt. 2,20) kW | |||
Hydraulikmotor | 0,75 kW | |||
Kühlmittelpumpe | 0,18 kW | |||
Maschinendimension | ________________________________________________ __ | |||
Maschinengewicht ca, | 3800 kg | 4700 kg | 6200 kg | 7700 kg |
Maschinengröße (LxBxH) | 2900x1500x2100 mm | 37000x1500x2100 mm | 5200x1500x2100 mm | 6600x1500x2100 mm |
Fabrikneue leistungsfähige, konventionelle Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
– alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300kg erweitert werden.
– der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
– die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
– präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
– der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
– Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
– der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad.
– die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
– ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
– Diesen Maschinentyp gibt es auch in NC und CNC-Version
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron E 600 | Omicron E 1000 | Omicron E 1500 |
---|---|---|---|
Schleifdurchmesser | 355 / 455 mm | ||
Schleiflänge | 630 mm | 1030 mm | 1530 mm |
Spitzenhöhe | 180 / 230 mm | ||
Umlaufdurchmesser über Bett | 355 / 455 mm | ||
max. Werkstückgewicht | 250 (300 opt.) kg | ||
Schleifspindel | _________________________________________________ __ | ||
Schleifscheibenabmessungen | 450 (500 opt.) x127 x min.20-max.80 mm | ||
Umfangsgeschwindigkeit | 33 m/sec | ||
Schleifspindeldrehzahl | 600-1600 (stufenlos) 1/min | ||
Schleifspindelstock schwenkbar +/- | ±180 ° | ||
Zustellweg je Handradumdrehung/Teilstrich | 2 (0,05)/0,01 (0,002) mm | ||
Vorschub automatisch | 0,01/0,02/0,03/0,04 mm/min | ||
Werkstückantrieb | ________________________________________________ __ | ||
Werkstückantrieb – Spindeldrehzahl | 0-600 (stufenlos) 1/min | ||
Werkstückantrieb schwenkbar | ±90 ° | ||
Werkstückantrieb – Aufnahme | 5 MK | ||
Reitstock | xx | ||
Reitstockpinolenverstellung | 35 mm | ||
Reitstockpinolendurchmesser | 48 mm | ||
Reitstockkonus | 5 MK | ||
Tisch | __________________________________________________ __ | ||
Tischgeschwindigkeit | 0-5000 mm/min | ||
Schwenkbarkeit des Tisches | +9°/-5° ° | +8°/-4° ° | +7°/-3 ° |
Tischlängsbewegung | 780 mm | 1180 mm | 1680 mm |
Motoren | _________________________________________________________ __ | ||
Schleifspindelmotor | 5,5 kW | ||
Werkstückantrieb-Motor | 1,5 kW | 1,5 kW | 2,2 kW |
Hydraulikmotor | 0,75 kW | ||
Kühlmittelpumpe | 0,18 kW | ||
Maschinendimension | ________________________________________________ __ | ||
Maschinengewicht ca, | 3500 kg | 4400 kg | 5800 kg |
Maschinengröße (LxBxH) | 3350x1350x1750 mm | 4150x1350x1750 mm | 5500x1350x1750 mm |
Fabrikneue leistungsfähige, konventionelle Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
• ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards
• Bedienfeld mit Touchscreen (SIEMENS TP 700) für eine leichte Programmierung der Arbeitszyklen
• Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus
• automatischer Abrichtausgleich
• vereinfachte Voreinstellung von Schleifscheibe und Werkstück
• schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden
EINFACHE UND INTUITIVE BEDIENUNGSANZEIGE
• Anzeige der Positionen des Schleifspindelstocks und des Maschinentisches am Bedienfeld
• 12 unterschiedliche programmierbare Durchmesser für einen einzigen Schleifzyklus
• Korrektur eines jeden Durchmessers am Bedienfeld
• Halbautomatischer Schleifzyklus mit Stoppfunktion, die den Schleifscheibenvorlauf anhält, wenn der programmierte Durchmesser erreicht ist.
• Automatischer Abrichtzyklus der Schleifscheibe mit Ausgleich aller Schleifhöhen
VIELFÄLTIGE AUTOMATISCHE SCHLEIFZYKLEN
• Schleifzyklen innen/außen: längs, einstechen, plan, diverse Durchmesser
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300 kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad.
• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
• Diesen Maschinentyp gibt es auch als komplette CNC-Version mit B-Achse uvm.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron ET6 600 | Omicron ET6 1000 | Omicron ET6 1500 | Omicron ET6 2000 |
---|---|---|---|---|
Schleifdurchmesser | 355 / 455 mm | |||
Schleiflänge | 630 mm | 1030 mm | 1530 mm | 2030 mm |
Spitzenhöhe | 180 / 230 mm | |||
Umlaufdurchmesser über Bett | 355 / 455 mm | |||
max. Werkstückgewicht | 250 (300 opt.) kg | |||
Schleifspindel | . | |||
Schleifscheibenabmessungen | 450 (opt. 500) mm x127 x min.20-max.80 mm | |||
Schleifspindeldrehzahl | 600-1600 (stufenlos) 1/min | |||
Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
Schleifspindelstock schwenkbar +/- | ±180 ° | |||
Vorschub automatisch | 0,2-3000 mm/min | |||
Werkstückantrieb | . | |||
Werkstückantrieb – Spindeldrehzahl | 0-600 (stufenlos) 1/min | |||
Werkstückantrieb schwenkbar | ±90 ° | |||
Werkstückantrieb – Aufnahme | 5 MK | |||
Reitstock | . xx | |||
Reitstockpinolenverstellung | 35 (opt. 70) mm | |||
Reitstockpinolendurchmesser | 48 (opt. 70) mm | |||
Reitstockkonus | 4 (opt. 5) MK | |||
Tisch | . | |||
Tischgeschwindigkeit | 1-5000 mm/min | |||
Schwenkbarkeit des Tisches | +9°/-5° ° | +8°/-4° ° | +7°/-3° ° | +6°/-2° ° |
Tischlängsbewegung | max. 780 mm | max. 1180 mm | max. 1680 mm | max. 2180 mm |
Motoren | . | |||
Schleifspindelmotor | 5,50 ( opt. 7,50) kW | |||
Werkstückantrieb-Motor | 1,50 (opt. 2,20) kW | |||
Hydraulikmotor | 0,75 kW | |||
Kühlmittelpumpe | 0,18 kW | |||
Maschinendimension | . | |||
Maschinengewicht ca, | 3800 kg | 4700 kg | 6200 kg | 7700 kg |
Maschinengröße (LxBxH) | 2900x1500x2100 mm | 37000x1500x2100 mm | 5200x1500x2100 mm | 6600x1500x2100 mm |
Fabrikneue leistungsfähige, gesteuerte Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
• ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards
• Bedienfeld mit Touchscreen (SIEMENS TP 700) für eine leichte Programmierung der Arbeitszyklen
• Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus
• automatischer Abrichtausgleich
• vereinfachte Voreinstellung von Schleifscheibe und Werkstück
• schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden
EINFACHE UND INTUITIVE BEDIENUNGSANZEIGE
• Anzeige der Positionen des Schleifspindelstocks und des Maschinentisches am Bedienfeld
• 12 unterschiedliche programmierbare Durchmesser für einen einzigen Schleifzyklus
• Korrektur eines jeden Durchmessers am Bedienfeld
• Halbautomatischer Schleifzyklus mit Stoppfunktion, die den Schleifscheibenvorlauf anhält, wenn der programmierte Durchmesser erreicht ist.
• Automatischer Abrichtzyklus der Schleifscheibe mit Ausgleich aller Schleifhöhen
VIELFÄLTIGE AUTOMATISCHE SCHLEIFZYKLEN
• Schleifzyklen innen/außen: längs, einstechen, plan, diverse Durchmesser
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad.
• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
• Diesen Maschinentyp gibt es auch als komplette CNC-Version mit B-Achse uvm.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron PT6 1000 | Omicron PT6 1500 | Omicron PT6 2000 | Omicron PT6 3000 |
---|---|---|---|---|
Schleifdurchmesser | 595 / 695 mm | |||
Schleiflänge | 1000 mm | 1600 mm | 2100 mm | 3000 mm |
Spitzenhöhe | 300 / 350 mm | |||
Spitzenweite | 1150 mm | 1750 mm | 2250 mm | 3150 mm |
Umlaufdurchmesser über Bett | 595 / 695 mm | |||
max. Werkstückgewicht | 1200 (1800 opt.) kg | |||
Schleifspindel | _________________________________________________ __ | |||
Schleifscheibenabmessungen | 610 mm x 230 x min. 50-max.120 mm | |||
Schleifspindeldrehzahl | 600-1250 (stufenlos) 1/min | |||
Handradteilung | 0,001/ 0,01 / 0,1 mm | |||
Schleifspindelstock schwenkbar +/- | ±180 ° | |||
Schleifspindelbewegung | 480 mm | |||
Vorschub automatisch | 0,2-3000 mm/min | |||
Werkstückantrieb | ________________________________________________ __ | |||
Werkstückantrieb – Spindeldrehzahl | 0-300 (stufenlos) 1/min | |||
Werkstückantrieb schwenkbar | ±90 ° | |||
Werkstückantrieb – Aufnahme | 6 MK | |||
Reitstock | __________________________________________________ __ | |||
Reitstockpinolenverstellung | 70 mm | |||
Reitstockpinolendurchmesser | 80 mm | |||
Reitstockkonus | 5 MK | |||
Tisch | __________________________________________________ __ | |||
Tischgeschwindigkeit | 1-5000 mm/min | |||
Schwenkbarkeit des Tisches | +7°/-3° ° | +6°/-2° ° | +5°/-1° ° | |
Tischlängsbewegung | 1650 mm | 2150 mm | 3050 mm | |
Motoren | _________________________________________________________ __ | |||
Schleifspindelmotor | 11 (15 opt.) kW | |||
Werkstückantrieb-Motor | 4 (5,5 opt.) kW | |||
Hydraulikmotor | 0,75 kW | |||
Kühlmittelpumpe | 0,18 kW | |||
Maschinendimension | ________________________________________________ __ | |||
Maschinengewicht ca, | 6800 kg | 8100 kg | 9300 kg | 11000 kg |
Maschinengröße (LxBxH) | 4800x1950x2100 mm | 5700x1950x2100 mm | 6850×1950 x2100 mm | 9000 x1950x2100 mm |
Fabrikneue leistungsfähige, konventionelle Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
– alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300kg erweitert werden.
– der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
– die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
– präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
– der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
– Genauigkeit abgenommen nach ISO 2433 für Rundschleifmaschinen
– der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad.
– die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
– ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
– Diesen Maschinentyp gibt es auch in NC und CNC-Version
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron 600 R | Omicron 1000 R |
---|---|---|
Schleifdurchmesser | 315 mm | |
Schleiflänge | 600 mm | 1000 mm |
Spitzenhöhe | 160 mm | |
Umlaufdurchmesser über Bett | 315 mm | |
max. Werkstückgewicht | 120 kg | |
Schleifspindel | xx | |
Schleifscheibenabmessungen | 450x127xmin.20-max.50 mm | |
Umfangsgeschwindigkeit | 33 m/sec | |
Schleifspindeldrehzahl | 600-1600 1/min | |
Schleifspindelstock schwenkbar +/- | ±180 ° | |
Zustellweg je Handradumdrehung/Teilstrich | 2 (0,05)/0,01 (0,002) mm | |
Vorschub automatisch | 0,01/0,02/0,03/0,04 mm/min | |
Werkstückantrieb | xx | |
Werkstückantrieb – Spindeldrehzahl | 0-600 1/min | |
Werkstückantrieb schwenkbar | ±90 ° | |
Werkstückantrieb – Aufnahme | 4 MK | |
Reitstock | xx | |
Reitstockpinolenverstellung | 25 mm | |
Reitstockpinolendurchmesser | 43 mm | |
Reitstockkonus | 4 MK | |
Tisch | xx | |
Tischgeschwindigkeit | 0-5000 mm/min | |
Schwenkbarkeit des Tisches | 600: +9°/-5° ° | 1000: +8°/-4 ° |
Tischlängsbewegung | max. 680 mm mm | 1080 mm |
Tischquerbewegung von Hand | 13 mm | |
Motoren | xx | |
Schleifspindelmotor | 4 kW | |
Werkstückantrieb-Motor | 0,75 kW | |
Hydraulikmotor | 0,75 kW | |
Kühlmittelpumpe | 0,18 kW | |
Maschinendimension | 2540x1350x1750 xx | 3750x1350x1750 xx |
Maschinengewicht ca, | 2600 kg | 3300 kg |
Fabrikneue leistungsfähige, gesteuerte Universal-Rundschleifmaschine aus Italien mit folgenden Hauptmerkmalen:
• ausgesprochen vielseitig einsetzbare Maschine mit hohen Qualitätsstandards
• Bedienfeld mit Touchscreen (SIEMENS TP 700) für eine leichte Programmierung der Arbeitszyklen
• Bearbeitung kleinerer Werkstücke in Einzel- oder Serienfertigung im manuellen oder automatischen Zyklus
• automatischer Abrichtausgleich
• vereinfachte Voreinstellung von Schleifscheibe und Werkstück
• schnelle und genaue Bearbeitung komplexer Bauteilen dank der Mess- und Berührungssonden (Option)
EINFACHE UND INTUITIVE BEDIENUNGSANZEIGE
• Anzeige der Positionen des Schleifspindelstocks und des Maschinentisches am Bedienfeld
• 12 unterschiedliche programmierbare Durchmesser für einen einzigen Schleifzyklus
• Korrektur eines jeden Durchmessers am Bedienfeld
• Halbautomatischer Schleifzyklus mit Stoppfunktion, die den Schleifscheibenvorlauf anhält, wenn der programmierte Durchmesser erreicht ist.
• Automatischer Abrichtzyklus der Schleifscheibe mit Ausgleich aller Schleifhöhen
VIELFÄLTIGE AUTOMATISCHE SCHLEIFZYKLEN
• Schleifzyklen innen/außen: längs, einstechen, plan, diverse Durchmesser
AUFBAU DER MASCHINE
• alle Maschinen verfügen über ein schweres und hochstabiles Meehanite Box-Bett und handgeschabte Tischführungsflächen, die mit „Turcite B“ beschichtet sind. Die Tischbelastung kann optional auf bis zu 300kg erweitert werden.
• der Werkstückspindelstock, Tisch und Schleifspindelstock sind schwenkbar. Der Werkstückspindelstock und die Schleifspindel sind mit einer stufenlosen Drehzahlgeschwindigkeit ausgestattet
• die hydrodynamische Lagerung der Hauptspindel erzeugt einen Ölfilm zwischen Lager und Spindel, er bewirkt eine Vibrationsminimierung bei höchster Präzision und Oberflächengüte – diese Lagerung erhöht die Lebensdauer der Spindel sowie ihre Stabilität
• präzise ausgerichteter Spindelkopf und stabiler Support zur Erzielung bestmöglicher Arbeitsergebnisse bei unterschiedlichen Anwendungsfällen
• der Tisch ist kräftig dimensioniert; er kann in 2 Richtungen geschwenkt werden, seine Bewegung erfolgt manuell über Handrad oder automatisch über Hydraulikvorschub in Längsrichtung. Der Vorschub ist stufenlos einstellbar und es kann eine Verweilzeit am Ende der Tischbewegung eingestellt werden
• Genauigkeit abgenommen nach ISO für Rundschleifmaschinen
• der robuste Spindelkopf kann nach links und rechts um 180° geschwenkt werden. Die Zustellung der Schleifscheibe erfolgt automatisch oder per Handrad.
• die automatische Zentral-Schmierung sorgt für minimalen Verschleiß
• ein Vielzahl von optionalem Zubehör wie automatische Kompensation der Schleifscheibe, diverse Abrichter, Futter etc. machen das Schleifen noch produktiver und erhöhen die Genauigkeit der Maschine.
• Diesen Maschinentyp gibt es auch als komplette CNC-Version mit B-Achse uvm.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
Bilder zeigen Maschine mit Optionen sowie optionales Zubehör.
Modell | Omicron RT6 600 | Omicron RT6 1000 |
---|---|---|
Schleifdurchmesser | 315 mm | |
Schleiflänge | 600 mm | 1000 mm |
Spitzenhöhe | 160 mm | |
Umlaufdurchmesser über Bett | 315 mm | |
max. Werkstückgewicht | 120 kg | |
Schleifspindel | _________________________________________________ __ | |
Schleifscheibenabmessungen | 450 x127 x min.20-max.50 mm | |
Umfangsgeschwindigkeit | 33 m/sec | |
Schleifspindeldrehzahl | 600-1600 (stufenlos) 1/min | |
Handradteilung | 0,001/ 0,01 / 0,1 mm | |
Schleifspindelstock schwenkbar +/- | ±180 ° | |
Vorschub automatisch | 0,2-3000 mm/min | |
Werkstückantrieb | ________________________________________________ __ | |
Werkstückantrieb – Spindeldrehzahl | 0-600 (stufenlos) 1/min | |
Werkstückantrieb schwenkbar | ±90 ° | |
Werkstückantrieb – Aufnahme | 4 MK | |
Reitstock | xx | |
Reitstockpinolenverstellung | 25 (opt. 50) mm | |
Reitstockpinolendurchmesser | 43 (opt. 70) mm | |
Reitstockkonus | 4 MK | |
Tisch | __________________________________________________ __ | |
Tischgeschwindigkeit | 1-5000 mm/min | |
Schwenkbarkeit des Tisches | +9°/-5° ° | +8°/-4° ° |
Tischlängsbewegung | 680 mm | 1080 mm |
Motoren | _________________________________________________________ __ | |
Schleifspindelmotor | 4 kW | |
Werkstückantrieb-Motor | 0,75 kW | |
Hydraulikmotor | 0,75 kW | |
Kühlmittelpumpe | 0,18 kW | |
Maschinendimension | ________________________________________________ __ | |
Maschinengewicht ca, | 2800 kg | 3500 kg |
Maschinengröße (LxBxH) | 2900x1350x1750 mm | 35500x1350x1900 mm |
Neue, hochpräzise CNC-Rundschleifmaschine (in Produktion) für die hochpräzise Bearbeitung von komplexen Werkstücken (Einstechen, Lagersitze, konvex, konkav etc.). Die Maschinen werden mit einer CNC Steuerung sowie Servomotoren von Siemens ausgestattet. Die Steuerung Typ 828D verfügt über diverse Schleif-Zyklen, die eine einfache Schleifbearbeitung ermöglichen. Die Führungsbahnen und Spindellagerungen sind hydrostatisch.
Die Maschine befindet sich zur Zeit in der Produktion und könnte in ca. 3-4 Monaten fertig sein.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Abb. zeigt TT 60 mit 4000mm Schleiflänge, Abb. ähnlich
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
Schleifdurchmesser | 1000 mm |
Schleiflänge | 6000 mm |
Spitzenhöhe | 510 mm |
max. Werkstückgewicht | 1800 (zw. Spitzen) kg |
max. Werkstückgewicht | 7000 (m. Lünetten) kg |
Schleifspindeldrehzahl | 400-1200 1/min |
Schleifscheibendurchmesser | 915 mm |
Schleifscheibenbreite | 100 mm |
Schleifscheibenumfangsgeschwindigkeiten: | 35 m/sec |
Querzustellung | autom. 0,001 mm |
Querzustellung | mit Handrad: 0,001/0,01/0,1 mm |
Tischverfahrweg | 6200 mm |
Tischgeschwindigkeit -stufenlos- | 10~4500 mm/min |
Werkstückantriebsgeschwindigkeit | 3~30 1/min |
Reitstockpinolenhub | 150 mm |
Aufnahmekegel in der Reitstockpinole | 6 MK |
Reitstockverschiebung | über Pneumatik |
Reitstockpinolenverstellung | manuell |
Spindelmotor | 30 kW |
Maschinengewicht ca. | 26 t |
Abmessungen L x B x H | 17500x3700x1900 mm |
Oberflächenrauheit | max. 0.3µm Ra |
Zylindrizität | 0.002~0.005 mm/m |
Rundheit | 0.002~0.005 mm |
Neue CNC-Rundschleifmaschine für die hochpräzise Bearbeitung von komplexen Werkstücken (Einstechen, Lagersitze, konvex, konkav etc.). Die Maschinen werden mit einer CNC Steuerung sowie Servomotoren von Siemens ausgestattet. Die Steuerung Typ 840D verfügt über diverse Schleif-Zyklen, die eine einfache Schleifbearbeitung ermöglichen. Die Führungsbahnen und Spindellagerungen sind hydrostatisch.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Abb. ähnlich
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
Schleifdurchmesser | 600 mm |
Schleiflänge | 3000 mm |
Spitzenhöhe | 320 mm |
max. Werkstückgewicht | 3000 (zwischen Spitzen) kg |
max. Werkstückgewicht | 6000 (m. Lünetten) kg |
Schleifscheibendurchmesser | 760 mm |
Schleifscheibenbreite | 304,8 mm |
Schleifscheibengeschwindigkeit | 45 (stufenlos) m/sec |
Tischverfahrweg | 3400 mm |
Tischgeschwindigkeit -stufenlos- | 10~6000 mm/min |
Werkstückantriebsgeschwindigkeit | 8~80 1/min |
Reitstockpinolenhub | 100 mm |
Aufnahmekegel in der Reitstockpinole | 6 MK |
Spindelmotor | 22,5 kW |
Maschinengewicht ca. | 13 t |
Abmessungen L x B x H | 13000x2900x1800 mm |
