3-BAHNENBETT SCHWERDREHMASCHINE FÜR BIS ZU 80T WERKSTÜCKGEWICHT

HAUPTEIGENSCHAFTEN:

– Drehdurchmesser über Bett von 1600 bis 2400mm
– Bett mit 3 Führungsbahnen ausgestattet
– Bettführung und Zahnräder gehärtet und geschliffen
– Elektrische Komponenten von Siemens
– automatische Vorschub beim Obersupport
– Maschinenbett und Untergestell aus einem soliden Guß (Monoblock). Die Bettbreite von 1600mm und das hohe Eigengewicht sorgen für sehr hohe Steifigkeit auch bei schwerer Zerspanung von Werkstücken bis zu 32t (Option bis zu 80t)
– Kraftvoller Spindelmotor mit 80kw/110kw
– Drehlängen bis zu 16m erhältlich
– Eilgang längs/quer
– Automatisches Zentralschmiersystem für die Führungsbahnen
– Hoher Drehzahlbereich von bis zu 160 U/min
– motorisierter Reitstock
– auch mit CNC-Steuerung von Siemens/Fanuc/Fagor erhältlich

Umfangreiches Sonderzubehör für noch mehr Produktivität.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!

Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.

Modell	KHL-160	KHL-180	KHL-200	KHL-220
Drehdurchmesser über Bett	1600 mm	1800 mm	2000 mm	2200 mm
Drehdurchmesser über Support	1250 mm	1450 mm	1650 mm	1850 mm
Drehlänge	3000/4000/5000/6000/8000/10000/12000/14000/16000 mm
Bettbreite	1600/2100 mm
Werkstückgewicht	32t (40t,64t, 80t Option)
Spindelbohrung	85 mm
Spindelaufnahme	120mm taper 1:7
Spindeldrehanzahl	0.86-160 U/min
Gewindeschneiden metrisch	2-40 mm
Gewindeschneiden modul	1.5-20 mm
Längsvorschub	0.125-4.8 mm
Planvorschübe	0.063-2.4 mm
Verfahrweg des Oberschlittens	quer: 700mm/900mm
Verfahrweg des Oberschlittens	längs: 600 mm
Drehmeißel-Schaftquerschnitt	70×70
Reitstock- Durchmesser der Pinole	300/500 mm
Reitstockaufnahme	100 taper 1:7
Pinolenhub	300 mm
Lünette geschlossen/offen	400-750/650-1200 mm
Hauptantriebsmotor	80/110 kW

4-Backenfutter Durchmesser 1000 – 1600 mm, Lünette Durchmesser 400 – 750 mm, kompl. Kühlmitteleinrichtung , Nivellierelemente , Festanschlag längs , Halogenleuchte , Bedienwerkzeuge , techn. Dokumentation in deutscher Sprache , motorisierter Reitstock , offene Lünette 650-1200 mm, CE-Ausführung ,

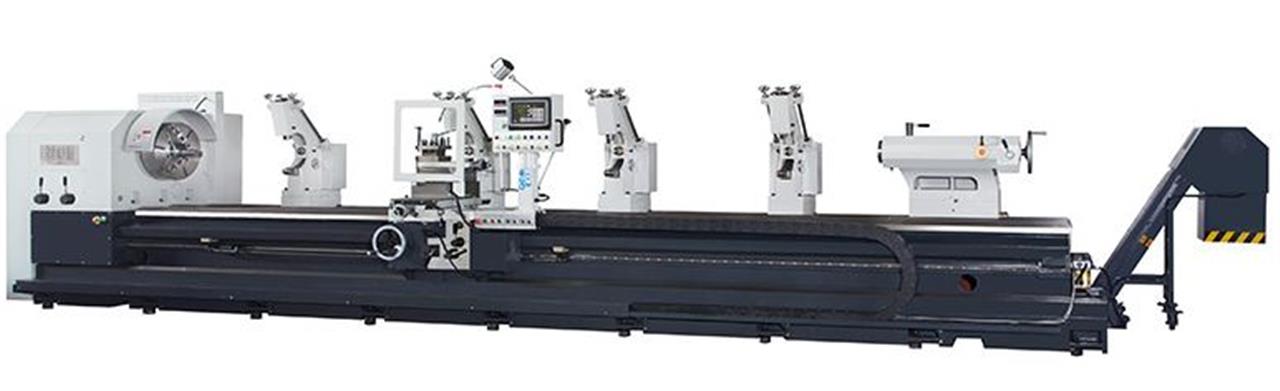

Fabrikneue konventionelle Schwerdrehmaschine mit 5 Führungsbahnen. Ideal zur Bearbeitung von langen Werkstücken, wie Wellen oder Rohre uvm.. Der Schlitten fährt an den Lünetten vorbei und erhöht somit erheblich die Produktivität!

– Das Maschinenbett ist bis zu einer Drehlänge vonbis zu 12m in einem Stück aus hochfestem Material abgegossen.
– Das Gußbett wird künstlich gealtert und ist spannungsfrei.
– Alle 5 Führungsbahnen sind gehärtet und geschliffen.
– Stufenlose Hauptspindeldrehzahlregelung, Hauptantrieb 30 kW mit Frequenz-Umformer innerhalb von 4 manuellen Stufen, stufenlos regelbar.
– Stufenlose Längsbewegung des Drehsupportes mit Kugelrollspindel und Vorschubmotor mit entsprechender Abdeckung (kein Norton Getriebe, kein Schlosskastengetriebe), über Potentiometer, stufenlos regelbar. Gewindeschneiden in der Standardausführung nicht möglich.
– Die Maschine garantiert durch ihren Aufbau und Funktionsweise extreme Laufruhe und leichte Bedienbarkeit.
– Das Maschinenkonzept in dieser Form ist ausgelegt für leichte bis mittelschwere Zerspanung und eignet sich ausgezeichnet für die Rohrbearbeitung.
– Leichte Bedienung, hoher Komfort durch stufenlose Drehzahlregelung und stufenlose Vorschubregelung in Längsachse sowie Verstellung der Lünettenpinolen von der Bedienerseite.
– Die Maschinenausstattung kann variabel verändert und mit vielen Optionen für ein individuelles Zerspanungskonzept ausgelegt werden. Beispiel:
– Späneförderer
– Digitalanzeige
– Verfahrbare Lünetten
– unterschiedliche Werkstückspannsysteme
Weitere Technische Daten und Zubehör, gemäß Anlage.

Gewährleistung: 12 Monate

Weitere Modelle und Größen auf Anfrage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Modell	5-800	5-1000	5-1200	5-1400
Drehdurchmesser über Bett	800 mm	1000 mm	1200 mm	1400 mm
Drehdurchmesser über Support	510 mm	710 mm	910 mm	1110 mm
Drehlänge	3000~12000 mm
Spitzenweite	3000~12000 mm
Spitzenhöhe	500 mm
Bettbreite	900 (opt. 1200) mm
Spindelbohrung	155 (A2-11) mm
Spindeldrehzahlen	6-800 U/min
Spindeldrehzahlstufen	variabel innerhalb der Stufe, 4 Stück
Reitstock-Pinolenaufnahme MK	6 MK
Pinolendurchmesser	165 mm
Pinolenweg	250 mm
Raumbedarf ca. LxBxH	10.800×2.200×1925 (8m Spitzenweite) mm
Maschinengewicht	18200 (8m Spitzenweite) kg
Spindelmotor	30 kW

frequenzgeregelter Hauptspindelmotor , Werkzeughalter manuell schwenkbarer 4-Fach Stahlhalter für Stahlhalterquerschnitte 32x32mm , Gewindeschneiden keine , feststehende Lünette feststehende Lünette, Durchmesser 60 bis 290mm , Kühlmitteleinrichtung , Drehfutterschutz mit Mikroschalter , CE und Konformitätserklärung , Späneschutz am Obersupport , LED-Arbeitslampe , Aufstellelemente , Maschinenwerkzeug , Technische Dokumentation in deutscher Sprache ,

Große 2-Bahnen Schwerdrehmaschine mit folgenden Eigenschaften:

– Große Spindelbohrung mit Ø 130 mm
– Drehdurchmesser über Bett von 1280 bis 2080mm
– Bettführung und Zahnräder gehärtet und geschliffen
– Elektrische Komponenten von Siemens
– automatische Vorschub beim Obersupport
– Maschinenbett und Untergestell aus einem soliden Guß. Die Bettbreite von 1100mm und das hohe Eigengewicht sorgen für sehr hohe Steifigkeit auch bei schwerer -Zerspanung von Werkstücken bis zu 15t
– Kraftvoller Spindelmotor mit 30kw
– Drehlängen bis zu 12m erhältlich
– automatisches Zentralschmiersystem für die Führungsbahnen
– Hoher Drehzahlbereich von bis zu 250 U/min
– motorisierter Reitstock

Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach.

Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

Modell	SDM-1480Z	SDM-1680Z	SDM-1980Z	SDM-2080Z
Drehdurchmesser über Bett	1480 mm	1680 mm	1980 mm	2080 mm
Drehdurchmesser über Support	1000 mm	1200 mm	1500 mm	1600 mm
Drehlänge	2000/3000/4000/5000/6000/8000/10000/12000 mm
Bettbreite	1100 mm
Werkstückgewicht	12 (15 opt.) t
Spindelbohrung	130 mm
Spindelaufnahme	140
Spindeldrehzahl (3-stufig)	2,5-250 U/min
Gewindeschneiden metrisch	1~120 (44 Arten) mm
Längsvorschübe	0.1 ~ 12 (56 Arten) mm/U
Planvorschübe	0.05 ~ 6 (56 Arten) mm/U
Eilgang längs	3400 mm/min
Eilgang quer	1700 mm/min
Verfahrweg Support quer	760 mm
Verfahrweg des Oberschlittens	300 mm
Werkzeuggröße	45 x 45 mm
Reitstockpinolendurchmesser	260 mm
Hub der Reitstockpinole	300 mm
Reitstock-Pinolenkegel	80 metrisch
Spindelantrieb	30 (50 opt.) kW

Werkzeugstahlhalter 4-fach , motorisierter Reitstock , Lünette mit Durchmesser 500-800 mm, komplette Kühlmitteleinrichtung , Nivellierelemente , Festanschlag längs , Halogenleuchte , Bedienwerkzeuge , kompl. techn. Dokumentation in deutscher Sprache , CE-Ausführung , Eilgang längs und quer , Europäische Elektrik , Verankerungsbolzen u. Ausgleichselemente , Planscheibe ,

Gebrauchte Drehbank

Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung.

Drehdurchmesser über Bett	2300 mm
Drehdurchmesser über Support	1860 mm
Drehlänge	5000 mm
Spitzenhöhe	1150 mm
Drehdurchmesser in der Brücke	– mm
Breite der Brücke	– mm
Planscheibe	1500 mm
Bettbreite	1000 mm
max. Werkstückgewicht	zw. Spitzen: 15000kg, m. Lünette: 20000 kg
Spindeldrehanzahl	3-300 U/min
Spindelbohrung	206 mm
Reitstockpinolendurchmesser	– mm
Reitstockpinolenhub	– mm
Maschinengewicht ca.	26 t
Spindelmotor	50 kW

Digitalanzeige optional , Planscheibe 1500 mm, Futterschutz , Lünette feststehend , mitlaufende Lünette ,

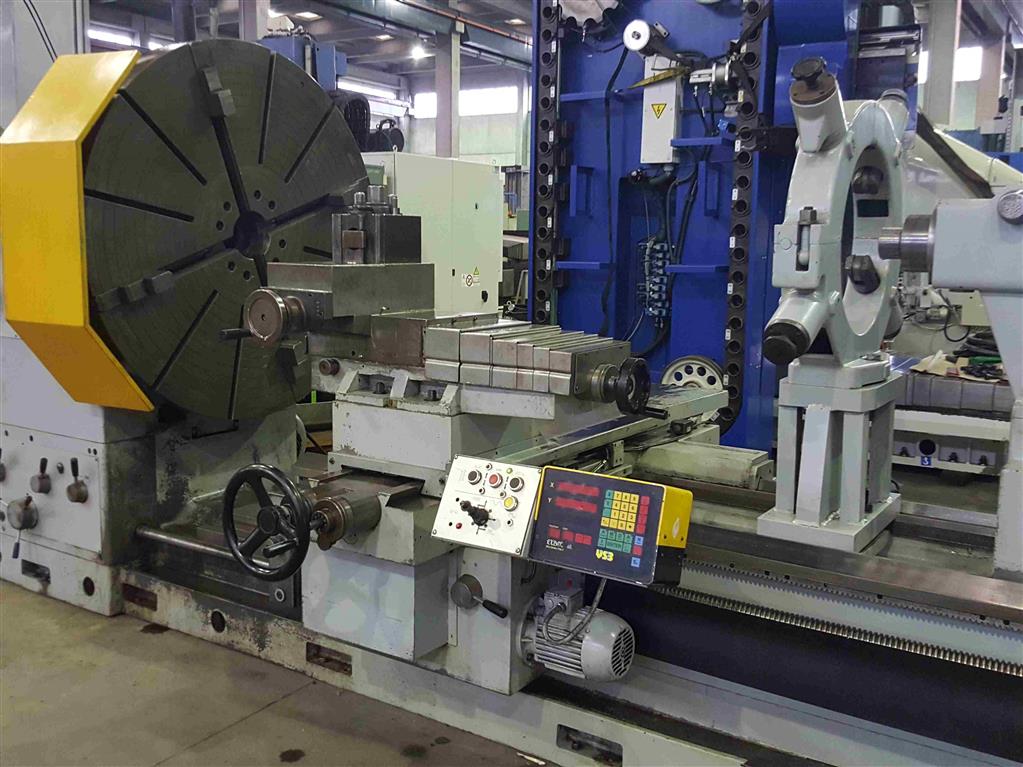

Gebrauchte Maschine in einem hervorragenden Zustand: Mittelgroße und große Horizontaldrehmaschinen – Serie Leonard

Die Serie Leonard ist eine Familie modularer Horizontaldrehmaschinen für die Bearbeitung von mittelgroßen und großen Werkstücken. Sie gewährleisten optimale Leistungen, sowohl was die Robustheit bei Grobbearbeitungen als auch die Präzision bei Feinbearbeitungen betrifft. Hauptmerkmal dieser Modelle ist die hydrostatische Lagerung sowohl der Längsführungen als auch der Querführungen der Schlitten.

Alle Leonard-Maschinen verfügen über vier Führungen zum Verfahren des Schlittens neben den Lünetten und dem Reitstock. Je nach Modell können sie über ein Bett (L-60/1500, L-60/1800, L-70 und L-80) oder ein doppeltes Bett (L-60/2500, L-70/3000, L-80/4000 und L-100) verfügen.

Der Kopf, in dem sich das Dreiganggetriebe befindet, kann mit einer C-Achse für die präzise Winkelausrichtung des Werkstücks ausgerüstet werden. Für die Spindel ist als Alternative zur üblichen Halterung mit Rollenlagern die Verwendung von hydrostatischen Lagern vorgesehen, um eine bessere Bearbeitungspräzision zu erzielen.

Auf den Werkzeugschlitten mit hydrostatischer Lagerung , von denen einer oder zwei vorhanden sein können, können je nach Bedarf verschiedene Dreheinheiten montiert werden: Schwerter, Vierkantrevolver, Scheibenrevolver mit 12 Positionen und gegebenenfalls motorisierten Werkzeugen. In diesem Fall ist die Möglichkeit einer vertikalen Y-Achse vorgesehen.

Außer den verschiedenen Dreheinheiten besteht die Möglichkeit, Ausrüstungen zum Ausbohren, Fräseinheiten mit oder ohne Y-Achse und Schleifeinheiten, zu montieren.
Die verschiedenen Einheiten können auf einem mit Rotationsachse (B-Achse) ausgerüsteten Ständer kombiniert werden oder auf verschiedenen Paletten positioniert werden, die manuell oder automatisch auf dem Schlitten montiert werden. machining operations can be performed

Die Leonard-Maschinen können je nach Beschaffenheit des Werkstücks und erforderlicher Bearbeitung mit verschiedenen Typen von Lünetten geliefert werden. Auf Anfrage sind außerdem verschiedene Zubehörteile, wie Werkstücktaster, Werkzeugtaster und automatische Werkzeugwechselsysteme erhältlich.

Safop hat darüber hinaus mehrere Systeme zum Messen besonders komplizierter Komponenten, wie Turbinenrotoren, entwickelt. Das Run Out Measurement System und das Blade Measurement System sind zu ausgesprochen nützlichen Instrumenten geworden, um die von den führenden Herstellern dieser Komponenten geforderte Präzision zu erlangen.

Diese hier angebotene konv. Maschine kann auf CNC umgerüstet werden und mit weiteren Originalteilen von SAFOP bestückt werden. Die Maschine hat im Moment keine Lünetten und keinen Reitstock, diese können gegen Mehrpreis geliefert werden.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der IKB Leasing: Fragen Sie uns danach! Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung.

Drehdurchmesser über Bett	2600 mm
Drehdurchmesser über Support	2200 mm
Drehlänge	5000 mm
Planscheibe	2050 mm
Spindeldrehanzahl	0,7 – 70 rpm
Gesamtleistungsbedarf	ca. 22 kw
