**Profi-Qualität für Ihren Betrieb: Die Flachschleifmaschine ABA FFU 1250/50**
Steigern Sie die Effizienz Ihrer Fertigung mit der erstklassigen Gebrauchtmaschine von ABA, dem führenden Experten im Bereich Präzisionsschleiftechnik. Die Flachschleifmaschine, vom Typ FFU 1250/50, zeichnet sich durch ihre Zuverlässigkeit und Genauigkeit in der Bearbeitung aus – eine exzellente Wahl für jede Führungskraft, die Wert auf hochwertige Ergebnisse im Maschinenbau legt.
**Technische Highlights und durchdachte Funktionen**
*Maschinen-Nr. 207615*: Diese Flachschleifmaschine kommt mit einer bewährten Historie. Sie bietet eine herausragende Performance, die sich in zahlreichen Anwendungen bewiesen hat.
*Automatische Tiefenzustellung AT2*: Mit dieser Funktion garantieren Sie in Ihrem Schleifprozess nicht nur Präzision, sondern auch Konsistenz, was die Bedienung enorm vereinfacht und die Qualität sichert.
*Zustellung in allen 3 Achsen*: Flexibilität und Feineinstellung sind essentiell für präzise Schliffbilder. Diese Maschine bietet Ihnen die Möglichkeit, exakt und ohne großen Aufwand nachzustellen und anzupassen.
**Zubehör, das keine Wünsche offenlässt**
Die Flachschleifmaschine von ABA ist mit diversen Zusatzgeräten ausgestattet, die Ihre Produktivität steigern und Ihren Workflow optimieren:
– *Elektromagnetplatte (1250x400mm)*: Für einen sicheren und zuverlässigen Halt Ihrer Werkstücke.
– *Demagnetisiereinrichtung*: Entfernt magnetische Ladungen von Ihren Werkstücken, um einwandfreie Arbeitsergebnisse sicherzustellen.
– *Kühlmitteleinrichtung*: Verlängert die Lebensdauer Ihrer Werkzeuge und verbessert das Arbeitsergebnis durch optimale Kühlung.
– *Abrichteinrichtung über der Schleifscheibe*: Für das präzise und einfache Abrichten der Schleifscheiben, damit Sie stets optimale Schleifergebnisse erzielen.
– *1 Stück Schleifscheibenflansch*: Weiteres Zubehör zur Verwendung verschiedener Schleifscheiben zur Anpassung an diverse Aufgaben.
– *Technische Dokumentation in deutscher Sprache*: Sorgt für eine reibungslose Inbetriebnahme und Wartung.
**Investitionssicherheit und Zahlungsmodalitäten**
Als Entscheider im Maschinenbau wissen Sie, wie wichtig Zuverlässigkeit und Transparenz sind. Die Zahlung der Flachschleifmaschine erfolgt zu 100% vor der Verladung, wodurch Sie maximale Sicherheit und eine klare Kostenstruktur für Ihre Investitionsplanung erhalten.
Für weitere Informationen oder zur Vereinbarung eines Besichtigungstermins kontaktieren Sie uns bitte. Sichern Sie sich diese Hochleistungs-Flachschleifmaschine von ABA, um Ihre Produktion auf das nächste Level zu bringen.
**Verbessern Sie jetzt Ihre Fertigungsprozesse mit der Flachschleifmaschine ABA FFU 1250/50 – Ihre Lösung für höchste Präzision im Maschinenbau.**
| Schleiflänge | 1250 mm |
| Schleifbreite | 500 mm |
| Werkstückhöhe | mm |
| Aufspannfläche d. Tisches | 1720×400 mm |
| Maschinengewicht ca. | 5200 kg |
| Schleifscheibenabmessung | 400x40x127 mm |

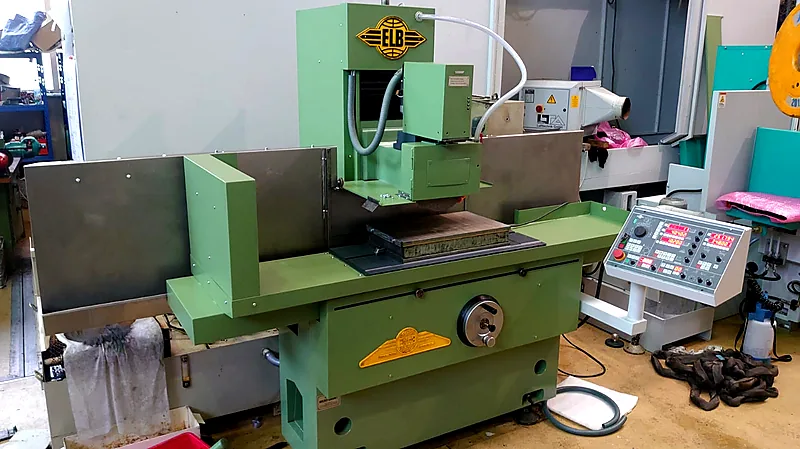

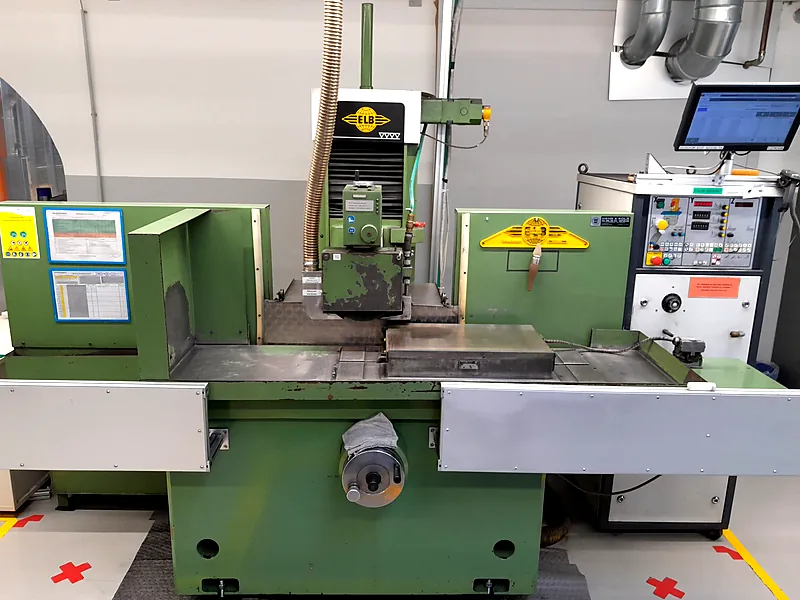

Geometrisch teilüberholte und Funktionsgeprüfte Flachschleifmaschine
Folgende Arbeiten werden u.a. durchgeführt.
? Maschine komplett gereinigt
? Prüfung der Schleifspindellagerung, Schleifspindelrundlauf kleiner 5µ
? Neu schaben der Führungsbahnen in der X -Achse und Z-Achse
? Komplette Funktionsprüfung
? Interne Abnahme
Zubehör (gebraucht):
? Elektronisches Handrad für die Senkrecht und Querachse
? Digitale Anzeige in Y und Z- Achse (Senkrecht und Querachse)
? Elektronisches Handrad für die Senkrecht und Querachse
? Elektrischer Geradenabrichter inkl. automatischer Abrichtkompensation
? Elektro-Permanent-Magnetspannplatte 600×300 mm mit feiner Querpolteilung 5 mm
? Magnetplattenversorgungsanlage inkl. Haftkraftregelung und Entmagnetisierungsanlage.
? Naßschleifeinrichtung, bestehend aus Kühlmittelbehälter, Kühlpumpe und
Kühlmittelreinigungsanlage (Papierbandfilter)
? Automatische Zentralschmierung
? 1 Stück Schleifscheibenaufnahme
? 1 Stück Schleifscheibe
? Aufstell- und Nivellierelemente
? Technische Dokumentation in deutscher Sprache
Maschinenbett
Ausgerüstet mit einem Maschinenbett aus „MICRO-GRANIT“
Das verwindungssteife Maschinenbett überzeugt durch hervorragende Dämpfungs-eigenschaften, (etwa 10:1 gegenüber Grauguss) und sehr guter thermischer Stabilität.
Tischantrieb über Zahnriemen
Vorteile Zahnriemenantrieb zu Hydraulischem Tischantrieb :
“Wartungsarm – Kaltbleibend – Leise”
Bei Maschinen der Baureihe Super-Rubin handelt es sich um universell einsetzbare
Flachschleifmaschinen, die durch Ihren Tischantrieb über Zahnriemen
sowohl für konventionelle Pendelschleifarbeiten als auch für Kurzhub-Pendelschleifen
perfekt eingesetzt werden können.
Der Tischantrieb zeichnet sich durch eine hohe Laufruhe aus, es entfallen die durch die
Hydraulikpumpe bekannten Geräusche.
Die Wärmeentwicklung, wie sie von den hydraulischen Maschinen her zwangsläufig vorhanden ist, entfällt bei diesem Tischantrieb. Die Maschine bleibt kalt und beeinflusst somit “positiv” die Maschinengeometrie, auch über den dauernden Einsatz.
SCHLEIFPROGRAMM NK
Das NK – Schleifprogramm ermöglicht die schnelle und optimale Bearbeitung von Werkstücken mit unterschiedlichen Bearbeitungsmaßen. Entsprechend des zu bearbeitenden Werkstückes kann zwischen einem Plan- und Einstechschleifzyklus gewählt werden. Ein angebautes Meßsystem mit 0,001 Meßgenauigkeit erfaßt die Schleifscheibenzustellung und steuert mit seiner Folgeelektronik den automatischen Schleifzyklus. Dieser besteht aus unterschiedlichen einstellbaren Zustellgrößen der Schleifscheibe.
Abschaltung der Zustellung bei erreichtem Sollmaß des Werkstückes, einstellbare Ausfeuerzeit, Rückstellung der Scheibe und des Maschinentisches in die Ausgangstellung.
Der Abrichtbetrag der Schleifscheibe wird automatisch kompensiert und in der Digitalanzeige der Y-Achse angezeigt. Der durch das Schleifen entstehende Scheibenverschleiß wird beim Abrichten kompensiert. Die Größe der Bearbeitungsvorschübe und die Pendelgeschwindigkeit des Tisches sind am Bedienpult in 15 Stufen einstellbar.
Schruppbeträge: 0,002-0,03 mm
Schlichtbeträge: 0,001-0,015 mm
Ausfeuerhübe: 0 – 15
Abhebebetrag:wahlweise 0 – 3,0 mm oder zurück in Ausgangsstellung
Mikrohandrad: zuschaltbar für die Y oder Z-Achse
Änderungen und Irrtum in den technischen Daten und Anlagen vorbehalten.
| Schleiflänge | 600 mm |
| Schleifbreite | 300 mm |
| Werkstückhöhe | 375 mm |
| Tischvorschub | 0,5-40 m/min |
Gebrauchte/komplett überholte Flachschleifmaschine, Fabrikat ELB,
Type HK Orion 835 NPC-K, Maschinennr. 21617.0790
Überholungsumfang:
Maschine komplett zerlegt, alle Komponenten gründlichst gereinigt und auf komplette Funktionstüchtigkeit geprüft.
Alle Führungsbahnen neu eingeschabt auf Neumaschinengeometrie.
Verschleißteile ersetzt, defekte Komponenten repariert oder ersetzt.
Remontage der zerlegten Komponenten, kompl. Funktionsprüfung und interne Abnahme.
Maschine neu lackiert in Resedagrün RAL 6011.
Maschine in einwandfreiem, produktionsbereitem Zustand.
Geometrische Genauigkeit:
Gemessen nach der Überholung
X-Achse 800 mm Magnetplattenlänge mit Meßuhr, max. Abweichung 0,005 mm
Z-Achse 350 mm Magnetplattenbreite mit Meßuhr, max. Abweichung 0,004 mm
Spindelrundlauf: max. Maßabweichung 0,003 mm
Maschinenausführung und Zubehör:
– Maschinenbett aus MICRO-Granit (optimale Steifigkeit, hervorragendes Schwingungsverhalten, hohe thermische Stabilität, hohe Genauigkeit, verbesserte Dauergenauigkeit).
Die Führungsbahnen der X und Z-Achse sind in V-Flachform ausgeführt und Kunststoffbeschichtet (Turcit-B)
– vorwählbarer Senkrecht- und Quervorschub mit digitaler Anzeige für beide Achsen. Beschreibung als Anlage “Schleifprogramm NPC-K” beigefügt.
– Drehzahlregelung der Schleifspindel
Schleifspindelantrieb : 3,5 – 10,5 kW
Schleifspindeldrehzahl : 1000 – 3000 Upm
– Vollautomatisches Schleifprogramm mit digitaler Vorwahl des Werkstück Sollmaßes.
– Elektrischer Geradenabrichtapparat zum automatischen abrichten der Schleifscheibe, montiert über der Schleifscheibe.
– Automatische Schleifscheiben-Abrichtkompensation (Ein inkrementales Messsystem für die Vertikalachse und ein Messsystem für die Zustellung des Abrichtgerätes erfassen jede Bewegung der Schleifeinheit und die Abnutzung der Schleifscheibe. Diese Werte werden von der Steuerung kompensiert. Hauptvorteil dieser Steuerung ist das flexible Umstellen auf andere Dickenmaße und die hohe Abschaltgenauigkeit bei Erreichen des Sollmaßes).
– Elektro-Permanent-Magnet-Spannplatte 800 x 350 mm, mit feiner Querpolteilung.
– Magnetplattenversorgungsanlage mit Haftkraftregelung.
– Komplette Kühlmitteleinrichtung mit Papierbandfilter.
– Hydraulikanlage in moderner Monoblock-Bauweise, wartungsfreundlich ausgeführt und mit der Kühlmittelanlage verbunden (separater Behälter im Kühlmittelbehälter).
– 1 Stück Schleifscheibenflansch
– 1 Stück gebrauchte Schleifscheibe
– Komplette technische Dokumentation in deutscher Sprache
– Betriebsspannung 400/24 Volt, 50 Hz
– Installierte Leistung: 9 kW
Zahlung:
– 100% vor Verladung der Maschine
Gewährleistung: 06 Monate auf die Geometrie und die nachweislich eingebauten Neuteile. Keine generelle, gesetzliche Gewährleistung.
Bitte beachten Sie: Das Investitionsvolumen für eine überholte Flachschleifmaschine mit einer Schleiflänge von 500 mm und Schleifbreite von 250 mm fängt bei circa EUR 30.000,00 an. Entsprechend höher könnte es bei dieser Maschine sein. Bitte prüfen Sie, ob dieses Investitionsvolumen für eine hochpräzise und überholte Maschine in ihr Budget passt.
| Schleiflänge | 850/1000 mm |
| Schleifbreite | 375 mm |
| Werkstückhöhe | 375 mm |
| Aufspannfläche d. Tisches | 1550×370 mm |
| Gesamtleistungsbedarf | 9 kW |
| Raumbedarf ca. LxBxH | 4,80 x 2,25 x 2,40 m |
| Gesamtgewicht ca. | 4300 kg |
| max. Werkstückgewicht | 350 kg |

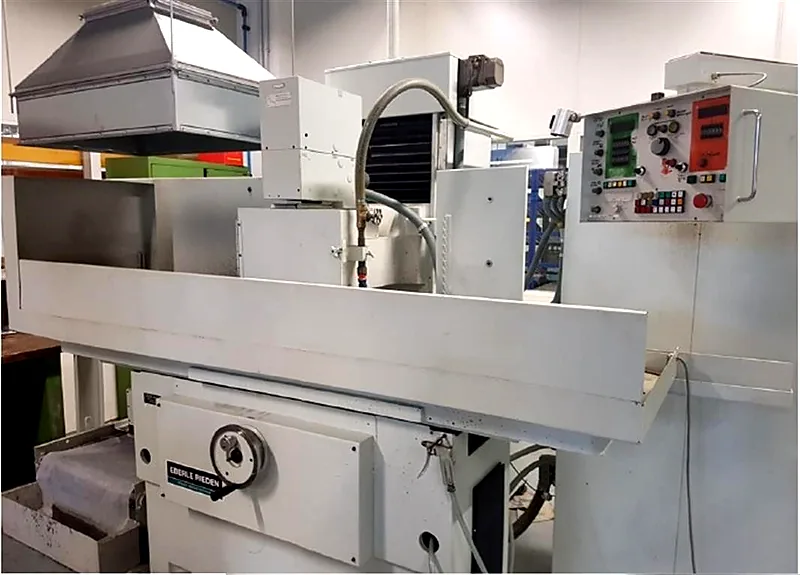

Gebrauchte/überholte/modernisierte Flachschleifmaschine, Fabrikat ELB, Typ SWBE 010 NCK, Maschinen-Nr. 163811079
Maschine mit automatischer Zustellung in allen 3 Achsen.
Maschine mit neuer NC-Steuerung.
Überholungsumfang:
Maschine komplett zerlegt, alle Komponenten gründlichst gereinigt und auf komplette Funktionstüchtigkeit geprüft.
Alle Führungsbahnen neu eingeschabt auf Neumaschinengeometrie.
Verschleißteile ersetzt, defekte Komponenten reparariert oder ersetzt.
Spindelrundlauf kleiner 5µ.
Remontage, kompl. Funktionsprüfung und interne Abnahme.
Maschine neu lackiert.
Maschine in einwandfreiem, produktionsbereitem Zustand.
Maschine mit neuer NC-Steuerung mit Touch-Screen Bedienoberfläche
Zubehör:
– Vertikalzustellung vorwählbar, Direktmeßsystem Heidenhain
– Elektromagnetspannplatte mit gerader grober / feiner Polteilung, Abmessungen 1000 x 500 mm
– Demagnetisiereinrichtung eingebaut in den Schaltschrank
– Elektromotorischer vorwählbarer automatischer Abrichter mit Abrichtkompensation
– Spritzschutzbleche
– komplette Kühlmitteleinrichtung mit Papierbandfilter
– Aufstell-/ Nivellierelemente
– Techn. Dokumentation in deutscher Sprache
Alle Maschinen werden vor Auslieferung angeschlossen, getestet und alle Funktionen überprüft.
Zahlung:
– 50 % Anzahlung bei Auftragserteilung,
– 50% nach erfolgter Abnahme in unserem Betrieb, vor Verladung
Gewährleistung: 12 Monate auf erneuerte Teile und Geometrie
Farbanstrich: neuer Farbanstrich nach Ihren Angaben
Auf Wunsch kann die Maschine gegen Mehrpreis mit einem Diaform-/Schleifscheibenprofiliergerät ausgerüstet werden.
Abbildung zeigt Maschine in nicht überholtem und nicht modernisiertem Zustand.
Bitte beachten Sie: Das Investitionsvolumen für eine überholte Flachschleifmaschine mit einer Schleiflänge von 500 mm und Schleifbreite von 250 mm fängt bei circa EUR 30.000,00 an. Entsprechend höher könnte es bei dieser Maschine sein. Bitte prüfen Sie, ob dieses Investitionsvolumen für eine hochpräzise und überholte Maschine in ihr Budget passt.
| Schleiflänge | 1500 mm |
| Schleifbreite | 450 mm |
| Werkstückhöhe | 340 mm |
| Maschinengewicht ca. | 4800 kg |
| max. Tischbelastung | 700 kg |
Gebrauchte/überholte/modernisierte Flachschleifmaschine, Fabrikat ELB, Typ SWBE 010 NCK, Maschinen-Nr. 163811079
Maschine mit automatischer Zustellung in allen 3 Achsen.
Maschine mit neuer NC-Steuerung.
Überholungsumfang:
Maschine komplett zerlegt, alle Komponenten gründlichst gereinigt und auf komplette Funktionstüchtigkeit geprüft.
Alle Führungsbahnen neu eingeschabt auf Neumaschinengeometrie.
Verschleißteile ersetzt, defekte Komponenten reparariert oder ersetzt.
Spindelrundlauf kleiner 5µ.
Remontage, kompl. Funktionsprüfung und interne Abnahme.
Maschine neu lackiert.
Maschine in einwandfreiem, produktionsbereitem Zustand.
Maschine mit neuer NC-Steuerung mit Touch-Screen Bedienoberfläche
Zubehör:
– Vertikalzustellung vorwählbar, Direktmeßsystem Heidenhain
– Elektromagnetspannplatte mit gerader grober / feiner Polteilung, Abmessungen 1000 x 500 mm
– Demagnetisiereinrichtung eingebaut in den Schaltschrank
– Elektromotorischer vorwählbarer automatischer Abrichter mit Abrichtkompensation
– Spritzschutzbleche
– komplette Kühlmitteleinrichtung mit Papierbandfilter
– Aufstell-/ Nivellierelemente
– Techn. Dokumentation in deutscher Sprache
Alle Maschinen werden vor Auslieferung angeschlossen, getestet und alle Funktionen überprüft.
Zahlung:
– 50 % Anzahlung bei Auftragserteilung,
– 50% nach erfolgter Abnahme in unserem Betrieb, vor Verladung
Gewährleistung: 12 Monate auf erneuerte Teile und Geometrie
Farbanstrich: neuer Farbanstrich nach Ihren Angaben
Auf Wunsch kann die Maschine gegen Mehrpreis mit einem Diaform-/Schleifscheibenprofiliergerät ausgerüstet werden.
Abbildung zeigt Maschine in nicht überholtem und nicht modernisiertem Zustand.
Bitte beachten Sie: Das Investitionsvolumen für eine überholte Flachschleifmaschine mit einer Schleiflänge von 500 mm und Schleifbreite von 250 mm fängt bei circa EUR 30.000,00 an. Entsprechend höher könnte es bei dieser Maschine sein. Bitte prüfen Sie, ob dieses Investitionsvolumen für eine hochpräzise und überholte Maschine in ihr Budget passt.
| Schleiflänge | 1000 mm |
| Schleifbreite | 550 mm |
| Werkstückhöhe | 400 mm |
| Aufspannfläche | 1300×450 mm |
| Quervorschubantriebsmotor | 0,55 kW |
| Schleifscheibendrehzahl | 1400 U/min |
| Gesamtleistungsbedarf | 18 kW |
| Maschinengewicht ca. | 4800 kg |
Die Flachschleifmaschine bietet eine hochpräzise und zuverlässige Lösung für die Oberflächenbearbeitung in der metallverarbeitenden Industrie. Mit ihren festen Bauteilen aus hochwertigem Gusseisen gewährleistet sie optimale Stabilität und eine lange Lebensdauer der Maschine. Die präzise handgeschliffenen Gleitbahnen mit TURCITE B Laminierung sorgen für minimale Reibung und gewährleisten ein stabiles Bewegungsmoment für hohe Genauigkeit.
Weitere technische Merkmale im Überblick:
– Spindel mit Präzisions-Schrägkugellagern und konstanter Temperaturregelung für geringen Temperaturanstieg und lärmsparende Rotation
– Quervorschub mit Kugelrolllager und separatem AC Motor für reibungslose Bewegungen
– Vertikaler Vorschubregler mit AC Motor für maximale Arbeitseffizienz
– Optionale computergesteuerte Vertikalzustellung (AD5)
– Möglichkeit der günstigen Leasing- und Mietkaufkonditionen über ABC Leasing
Die Flachschleifmaschine ist vielseitig einsetzbar und eignet sich besonders für die Bearbeitung von flachen Oberflächen und Präzisionsbauteilen. Sie bietet eine hohe Genauigkeit und Präzision, was zu einer verbesserten Produktqualität und Effizienz führt.
Unser umfassender Service umfasst die Prüfung von Fördermaßnahmen, um Ihnen finanzielle Unterstützung bei Ihrem Maschinenkauf zu ermöglichen. Wir bieten flexible Finanzierungsmöglichkeiten an, um Ihre individuellen Bedürfnisse zu erfüllen. Zudem bieten wir Ihnen Unterstützung bei der Montage und Schulung an, um sicherzustellen, dass Sie die Maschine optimal nutzen können.
Investieren Sie in Qualität und Präzision mit unserer hochwertigen Flachschleifmaschine. Kontaktieren Sie uns, um weitere Informationen zu erhalten und Ihre Produktion auf das nächste Level zu bringen. Vertrauen Sie auf unsere Erfahrung und unseren erstklassigen Service, um Ihre Fertigungsprozesse zu optimieren und Ihren Erfolg zu steigern.
| Modell | FSM 2550 | FSM 3060 | FSM 4080 |
|---|---|---|---|
| Schleiflänge | 500 mm | 600 mm | 800 mm |
| Schleifbreite | 250 mm | 300 mm | 400 mm |
| Abstand Tischoberfläche/Spindelmitte | 500 (Option 600) mm | 500 (Option 600) mm | 550 (Option 650) mm |
| Tischgröße | 250×500 mm | 300×600 mm | 400×800 mm |
| max. Tischbelastung | 250 kg | 300 kg | 400 kg |
| Tischgeschwindigkeit -stufenlos- | 5-25 m/min | ||
| Eilgang quer | 900 mm/min | ||
| Quervorschub | 0,1-20 mm | ||
| Umdrehung, Handrad (quer) | 5 mm/U | ||
| Umdrehung, Handrad (vertikal) | 5 mm/U | ||
| autom. Senkrechtzustellung | 0,005 mm | 0,01 mm | 0,01 mm |
| Senkrechteilgang | 450 mm/min | ||
| Vertikalzustellung, min. | 0,001 mm | ||
| Schleifscheibenabmessung | 200x20x31,75 mm | 355x38x127 mm | 406x50x127 mm |
| Spindeldrehzahl | 2900 1/min | 1450 1/min | 1450 1/min |
| Spindelmotor | 1,5 kW | 3,7 kW | 3,7 kW |
| Hydraulik-Motor | 0,75 kW | 0,75 kW | 1,5 kW |
| Maschinengewicht ca, | 1350 kg | 1700 kg | 3250 kg |
| Maschinenlänge | 2250 mm | 2650 mm | 3000 mm |
| Maschinenbreite | 2250 mm | 2650 mm | 2000 mm |

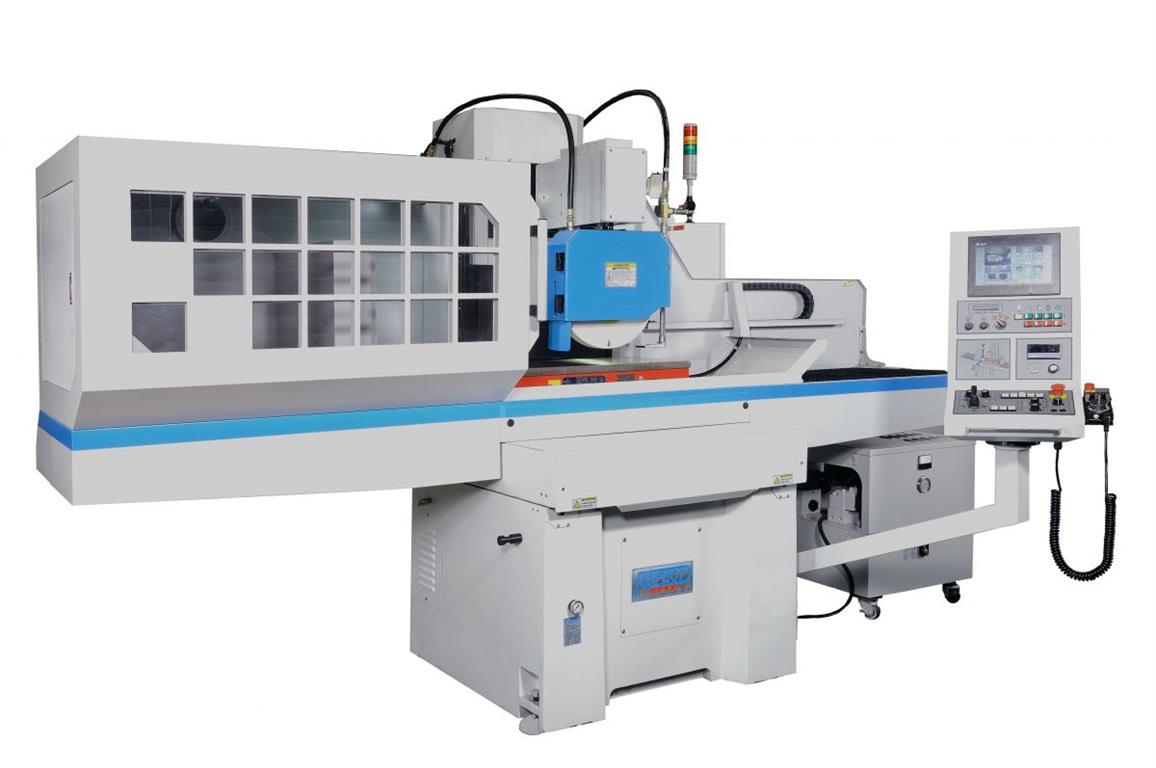

SPS/CNC-Flachschleifmaschine für das Schleifen von Oberflächen, Nuten, Kreuzschliff und Schrägen. Die Maschine verfügt über folgende Hauptmerkmale:
· mit CNC-Steuerung von Siemens oder SPS-Steuerung (Standard)
· Schleifzustellung automatisch oder per elektr. Handrad,
· Optimierte Struktur – Die wichtigsten Teile sind aus hochwertigem Gusseisen hergestellt. Alle Elemente wurden Finite-Elemente-Analyse (FEA) hinsichtlich Steifigkeit optimiert. Alle wesentlichen Maschinenelemente sind spannungsfrei, um maximale Steifigkeit, Stabilität und Bearbeitungsgenauigkeit zu gewährleisten
· Turcite-B auf Gleitbahnen – Die X- und Z-Achsen-Gleitbahnen mit Turcite-B beschichtet, um stabile Bewegung und hohe Langzeitgenauigkeit zu gewährleisten
· Präzisionsspindel-Design – Die Spindel läuft in einer Klasse P4 Hoch-Präzisions-Schrägkugellager und gewährleistet optimale Rundlaufgenauigkeit von µ 2. Das Spindelsystem ist komplett versiegelt und dauerhaft geschmiert und somit für lange Lebensdauer und hohe Genauigkeit ausgelegt.
· Die hydr. X-Achse wird durch stufenloses variables Proportionalventil angetrieben. Die Tischgeschwindigkeit kann somit stufenlos dem Schleifbedarf angepasst werden.
· Y & Z Achsen werden durch AC Servomotor angetrieben. Ein MPG Handrad unterstützt die bequeme Einrichtung.
· Halb geschlossener Spritzschutz (rechte Seite offen) – mehr Sicherheit und Sauberkeit
· Bequemes, automatisches Verfahren des Tisches über Joystick möglich
· Spindelmotor Wechselrichter – Variable Spindelgeschwindigkeitsregelung für unterschiedliche Materialien.
· Auto. Abrichten und Kompensation (Abrichter auf dem Tisch)
· Schleifmodus: Oberfläche, Kreuzschliff, Nutenschleifen, Einstechschleifen uvm.
· Positionsanzeige (für Y & Z-Achsen).
· 10-Zoll-LCD-Touchscreen-Panel (PLC-Controller) und Grafik-HMI-Schnittstelle: benutzerfreundliche und effiziente Bedienung
· (Option) Auto-Auswucht-System
· (Option) NC Auto Parallel-Abricht- und Auswuchtgerät (über der Schleifscheibe)
Also Option ist diese Maschine mit einer Voll-CNC-Steuerung von Siemens mit weiteren Schleifzyklen lieferbar.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| Modell | FS 2550 ADP | FS 3060 ADP | FS 4080 ADP |
|---|---|---|---|
| Schleiflänge | 500 mm | 600 mm | 800 mm |
| Schleifbreite | 250 mm | 300 mm | 400 mm |
| Abstand Tischoberfläche/Spindelmitte | 500 (Option 600) mm | 500 (Option 600) mm | 550 (Option 650) mm |
| Tischgröße | 250×500 mm | 300×600 mm | 400×800 mm |
| max. Tischbelastung | 250 kg | 300 kg | 400 kg |
| Tischgeschwindigkeit -stufenlos- | 5-25 m/min | ||
| Eilgang quer | 900 mm/min | ||
| Umdrehung, Handrad (quer) | 0,1/0,5/1 mm/U; 0,001/0,005/0,01 mm/° | ||
| Umdrehung, Handrad (vertikal) | 0,1/0,5/1 mm/U; 0,001/0,005/0,01 mm/° | ||
| Senkrechteilgang | 450 mm/min | ||
| Vertikalzustellung, min. | 0,001 mm | ||
| Schleifscheibenabmessung | 180x13x31,75 mm | 355x38x127 mm | 405x50x127 mm |
| Spindeldrehzahl | 2900 1/min | 1450 1/min | 1450 1/min |
| Spindelmotor | 1,5 kW | 3,7 kW | 3,7 kW |
| Hydraulik-Motor | 0,75 kW | 1,5 kW | 1,5 kW |
| Maschinengewicht ca, | 2350 kg | 2500 kg | 3700 kg |
| Maschinenlänge | 2680 mm | 3000 mm | 3300 mm |
| Maschinenbreite | 2350 mm | 2350 mm | 2650 mm |
FESTE BAUTEILE DER MASCHINE: Arbeitstisch, Schlitten, Maschinenständer und Scheibenkopf sind aus qualitativ hochwertigem Gusseisen, um optimale Stabilität und eine lange Lebensdauer der Maschine zu gewährleisten.
GLEITBAHNEN: Alle Gleitbahnen sind präzise handgeschabt und mit TURCITE B laminiert, um geringste Reibung und ein stabiles Bewegungsmoment für hohe Genauigkeit zu gewährleisten.
SPINDEL: Die Spindel liegt in einem 4-teiligen Präzisions-Schrägkugellager der Toleranzklasse 7 (P4) mit konstanter Temperaturregelung, um geringen Temperaturanstieg und lärmfreie Rotation zu gewährleisten. Tauglich für das Schleifen von Schwerlasten.
QUERVORSCHUB : Der Quervorschub verfügt über ein Kugelrolllager, das separat von einem AC Motor angetrieben wird, um reibungslose Bewegungen zu garantieren.
VERTIKALVORSCHUB: Der vertikale Vorschubregler wird von einem AC Motor angetrieben, um Arbeitseffizienz zu maximieren
PATENTIERTE GLEITBAHNEN MIT KONTINUIERLICHER ÖLSCHMIERUNG: Ultra-geschmeidige Bewegung auf allen Drehachsen, keine Reibung zwischen Gleitbahnen und Gleitstück, Hitze und Verbiegung sind minimal, garantiert fortwährende Genauigkeit und erhöhte Lebensdauer aller Gleitbahnen. Ein hydraulischer Apparat wurde in den „Kondensator” eingepasst, um die Öltemperatur zu kühlen, geringe Temperaturen beizubehalten und eine höheres Maschinenalter zu garantieren. Ein übersichtlicher elektrischer Schaltschrank ist an den Niederspannungsregler gekoppelt, um die Sicherheit und Instandhaltung zu vereinfachen. Alle Schalter sind zur einfachen und komfortablen Nutzung auf einer zentralen Armatur angebracht. Die automatische Zustellung der „AD”-Modelle wird von einer Hydraulikeinheit mit 3-Schritt-Auswahl ausgeführt. Die automatische Zustellung für die „ADC”-Modelle erfolgt durch einen Stufenmotor mit OBERFLÄCHEN-, EINSTECH- und AUSFEUER-SCHLEIFOPTIONEN (mit Rücklauf in Ausgangsstellung).
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung

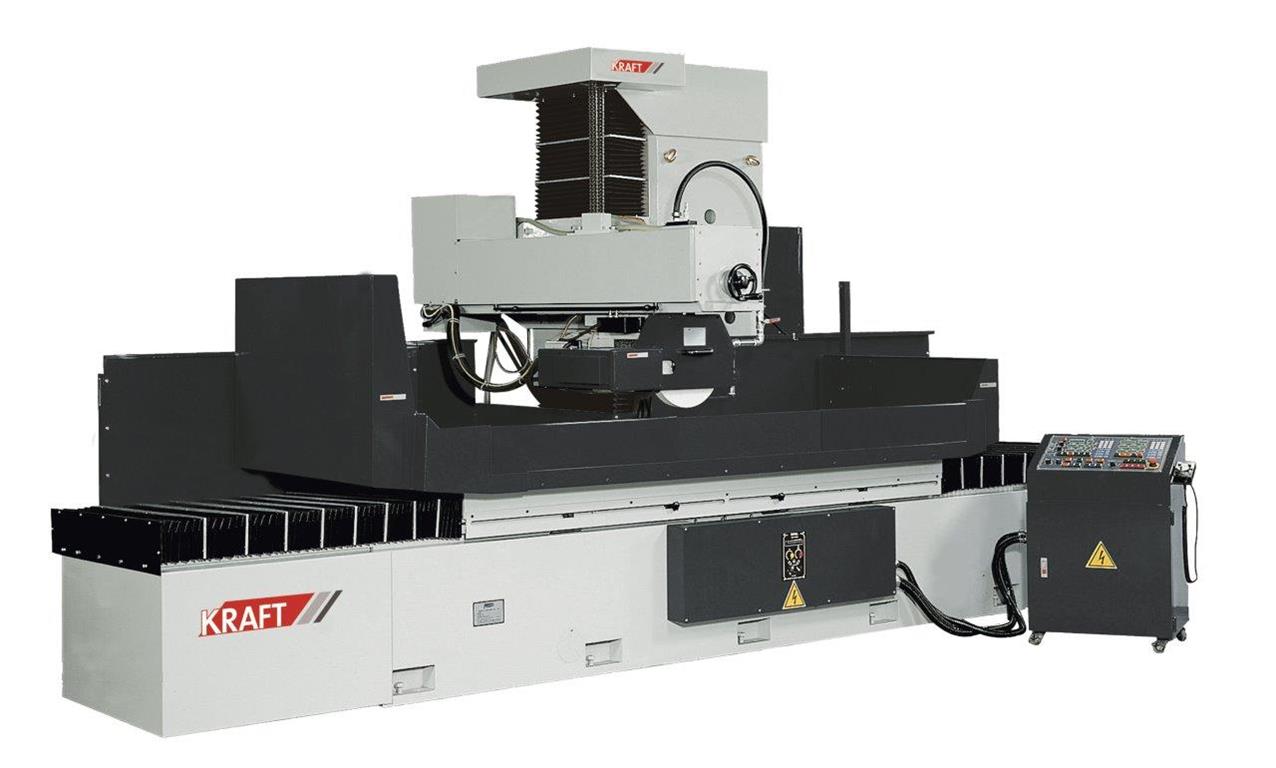

| Modell | FS-C 80150/100150AHD | FS-C 80200/100200AHD | FS-C 800300/100300AHD | FS-C 800400/100400AHD |
|---|---|---|---|---|
| Schleiflänge | 1500 mm | 2000 mm | 3000 mm | 4000 mm |
| Schleifbreite | 800/1000 mm | |||
| Abstand Spindelnase und Tisch | 800 [Option: 1000] mm | 800 [Option: 1000] mm | 800 [Option: 1000] mm | 700 [Option: 900] mm |
| max. Tischbelastung | 800×1500 (2000kg)/1000×1500 (2400kg) kg | 800×2000 (2650kg)/1000×2000 (3200kg) kg | 800×3000 (3950kg)/1000×3000 (4800kg) kg | 800×4000 (5000kg)/1000×4000 (5500kg) kg |
| Tischgröße | 800/1000×1500 mm | 800/1000×2000 mm | 800/1000×3000 mm | 800/1000×4000 mm |
| Tischgeschwindigkeit | 3～25 m/min | |||
| Tisch Führungsbahn | V- und Flachführung | |||
| autom. Quervorschub einstellbar | 0.5～20 mm/Hub | |||
| Eilgang quer | 900 mm/min | |||
| Umdrehung, Handrad (quer) | 5 (Umdrehung) / 0.02 (Grad) mm | |||
| Eilgang vertikal | 240 mm/min | |||
| autom. Vertikalvorschub | 0.001 ~ 0,1 mm | |||
| Spindeldrehzahl | 1450 1/min | |||
| Schleifscheibenabmessung | 406 x 50.8 x 127 mm | |||
| Spindelmotor | 7,5 (11 Opt.) kW | |||
| Antriebsmotor für Hydraulikpumpe | 5,5 kW | 7,5 kW | 7,5 kW | 11 kW |
| Maschinengewicht ca. | 12800/13800 kg | 14300/15300 kg | 17300/18300 kg | 20300/21300 kg |
| Maschinen-Grundfläche | 516x 240/266×256 cm | 626x 240/260×256 cm | 516 x 240/266 x 256 cm | 1066 x 240/266 x 256 cm |
FESTE BAUTEILE DER MASCHINE: Arbeitstisch, Schlitten, Maschinenständer und Scheibenkopf sind aus qualitativ hochwertigem Gusseisen, um optimale Stabilität und eine lange Lebensdauer der Maschine zu gewährleisten.
GLEITBAHNEN: Alle Gleitbahnen sind präzise handgeschabt und mit TURCITE B laminiert, um geringste Reibung und ein stabiles Bewegungsmoment für hohe Genauigkeit zu gewährleisten.
SPINDEL: Die Spindel liegt in einem 4-teiligen Präzisions-Schrägkugellager der Toleranzklasse 7 (P4) mit konstanter Temperaturregelung, um geringen Temperaturanstieg und lärmfreie Rotation zu gewährleisten. Tauglich für das Schleifen von Schwerlasten.
QUERVORSCHUB : Der Quervorschub verfügt über ein Kugelrolllager, das separat von einem AC Motor angetrieben wird, um reibungslose Bewegungen zu garantieren.
VERTIKALVORSCHUB: Der vertikale Vorschubregler wird von einem AC Motor angetrieben, um Arbeitseffizienz zu maximieren
PATENTIERTE GLEITBAHNEN MIT KONTINUIERLICHER ÖLSCHMIERUNG: Ultra-geschmeidige Bewegung auf allen Drehachsen, keine Reibung zwischen Gleitbahnen und Gleitstück, Hitze und Verbiegung sind minimal, garantiert fortwährende Genauigkeit und erhöhte Lebensdauer aller Gleitbahnen. Ein hydraulischer Apparat wurde in den „Kondensator” eingepasst, um die Öltemperatur zu kühlen, geringe Temperaturen beizubehalten und eine höheres Maschinenalter zu garantieren. Ein übersichtlicher elektrischer Schaltschrank ist an den Niederspannungsregler gekoppelt, um die Sicherheit und Instandhaltung zu vereinfachen. Alle Schalter sind zur einfachen und komfortablen Nutzung auf einer zentralen Armatur angebracht. Die automatische Zustellung der „AD”-Modelle wird von einer Hydraulikeinheit mit 3-Schritt-Auswahl ausgeführt. Die automatische Zustellung für die „ADC”-Modelle erfolgt durch einen Stufenmotor mit OBERFLÄCHEN-, EINSTECH- und AUSFEUER-SCHLEIFOPTIONEN (mit Rücklauf in Ausgangsstellung).
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich organisieren wir gerne für sie auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Einweisung

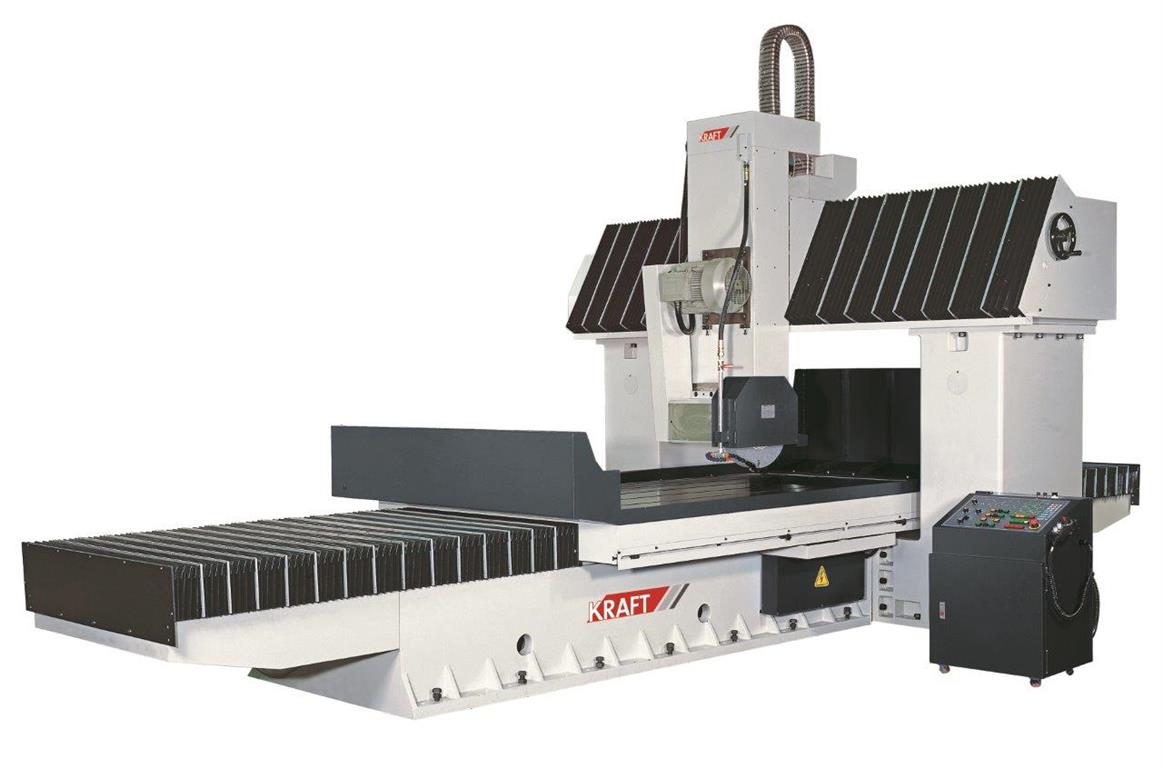

| Modell | FS-D-NC 120200 | FS-D-NC 120300 | FS-D-NC 120400 | FS-D-NC 120500 |
|---|---|---|---|---|
| Schleiflänge | 2000 mm | 3000 mm | 4000 mm | 5000 mm |
| Schleifbreite | 1200/1600 mm | |||
| Abstand Spindelnase und Tisch | 1000 (Option 1200) mm | 1000 (Option 1200) mm | 900 (Option 1100) mm | 900 (Option 1100) mm |
| max. Tischbelastung | 5200 kg | 6340 kg | 7600 kg | 8700 kg |
| Tischgröße | 1200 (1600) x 2000 mm | 1200 (1600) x 3000 mm | 1200 (1600) x 4000 mm | 1200 (1600) x 5000 mm |
| Tischgeschwindigkeit | 1~25 m/min | |||
| Tisch Führungsbahn | V-Führung | |||
| autom. Quervorschub einstellbar | 0.1 – 40 mm/Hub | |||
| Eilgang quer | 900 mm/min | |||
| Umdrehung, Handrad (quer) | (x1) 0.1/(x5) 0.5/(x10) 1 pro Umdrehung mm | |||
| Umdrehung, Handrad (quer) | (x1) 0.001/(x5) 0.005/(x10) 0.01 pro Grad mm | |||
| Eilgang vertikal | 300 mm/min | |||
| autom. Vertikalvorschub | 0.001 – 0.1 mm | |||
| Umdrehung, Handrad (vertikal) | (x1) 0.1/(x5) 0.5/(x10) 1 pro Umdrehung mm | |||
| Umdrehung, Handrad (vertikal) | (x1) 0.001/(x5) 0.005/(x10) 0.01 pro Grad mm | |||
| Spindeldrehzahl | 1100 1/min | |||
| Schleifscheibenabmessung | 508 x 50 x 203 mm | |||
| Spindelmotor | 15 (Option 22) kW | |||
| Antriebsmotor für Hydraulikpumpe | 11 kW | 11 kW | 15 kW | 15 kW |
| Maschinengewicht ca. | 20000 kg | 24000 kg | 28500 kg | 33000 kg |
| Maschinen-Grundfläche | 6600/3700 mm | 8800/3700 mm | 11000/3700 mm | 13200/3700 mm |
| Maschinenhöhe | 4000 mm |
Maschinenbett und -ständer
Die wichtigsten Maschinenteile sind aus hochwertigem gefertigt Gusseisen ( FC30 ) für maximale strukturelle Stabilität , wärmebehandelt für verformungsfreie und lebenslange Genauigkeit.
Der Ständer-Führungsbahnen sind gehärtet und geschliffen um eine hohe Genauigkeit zu gewährleisten, der vertikale Verfahrweg erfolgt über Präzisions- Kugelgewindetrieb, kombiniert mit einem Gegengewicht für herausragende vertikale Vorschubgenauigkeit und Bewegungsstabilität.
Vertikalbewegung des Schleifspindelstockes
Präzisions-Linearführungen
Vertikalbewegung des Schleifspindelstockes über Präzisions-Kugelumlaufspindel und brushless-Antriebsmotor .
Manuelle Vertikalverstellung des Schleifspindelstockes über elektronisches Handrad.
Messsystem = Drehmelder
Kleinster programmierbarer Wert = 0,001mm.
Bildschirm mit Anzeige der Vertikalposition des Schleifspindelstockes, Auflösung 0,001mm
Längsbewegung des Rundtisches
Präzisions-Linearführungen
Längsbewegung des Ständers über Präzisions-Kugelumlaufspindel und brushless-Antriebsmotor
Manuelle Längsverstellung des Ständers über elektronisches Handrad.
Kleinster programmierbarer Wert = 0,001mm.
Bildschirm mit Anzeige der Längsposition des Rundtisches, Auflösung 0,001mm
Spindel
Hochpräzisionsspindel, die mehrfache gelagert ist.
Das Kühlwasser wird von Innern, sowie vom Aussen des Schleifkopfes direkt an die Segmente herangeführt und unmittelbar an die Schleifstelle zugeführt
Frequenzumformer für die stufenlose Einstellung der Spindeldrehzahlen und für die schnelle Abbremsung des Schleifmotors.
Rundtisch
Rundtisch aus Guss mit hydrostatischen Rund-Flachführungen.
Tischantrieb über brushless-Antriebsmotor
Die Tischdrehzahlen sind stufenlos von 5 bis 18 U/Min. regelbar
Schmierung
Schmieraggregat ausserhalb der Maschine für die automatische Schmierung aller beweglichen Elemente.
Kühlmittelanlage
Nassschleifeinrichtung einschl. Wasserschutzblechen, Rohre und Schlauchleitungen.
Das Kühlsystem ist mit zwei Motoren ausgestattet. einer für die Schneidflüssigkeit und der andere Motor für die Spülung des Tischs. Das Kühlsystem verwendet eine Magnetstaubabscheidung, um die Flüssigkeit sauber zu halten und für eine reibungslose Zirkulation zur sorgen
Weiteres Zubehör
Schleifzyklus mit den verschiedenen Zyklusphasen, über das Bedienpanel programmierbar.
Die Maschinen ist mit einer Vollverkleidung ausgestattet, die effektiv vor Staub, Spritzwasser -und Kühlflüssigkeit schützt.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
| Modell | FS-NC-50AHR | FS-NC-60AHR | FS-NC-70AHR |
|---|---|---|---|
| Schleiflänge | 1020/1520/2020 mm | ||
| Schleifbreite | 500 mm | 600 mm | 700 mm |
| Abstand Spindelmitte bis Tisch | 600 (Option 800, 1000) mm | ||
| Tischaufspannfläche | 500×1000/500×1500/500×2000 mm | 600×1000/600×1500/600×2000 mm | 700×1000/700×1500/700×2000 mm |
| Tischbelastung | 800/1000/1000 kg | 1200/1400/1400 kg | 1500/1700/1700 kg |
| Tischgeschwindigkeit -stufenlos- | 5-25 m/min | ||
| Automatische Querzustellung | 0,5~20 mm/min | ||
| Eilgang quer | 900 mm/min | ||
| autom. Senkrechtzustellung | 0,001~0,999 (Option) mm | ||
| Schleifscheibendrehzahl | 1450 U/min | ||
| Schleifscheibenabmessung | 405x50x127 mm | ||
| Spindelmotor | 7,5 (Opt. 11) kW | ||
| Maschinengewicht ca. | 6000/7200/8400 kg | 6300/7500/8700 kg | 6600 /7800 /9000 kg |
| Maschinenbreite/-höhe | 4600×2300 mm | 4600×2450 mm | 4600×2550 mm |
| Maschinenlänge | 4600/4800/6000 mm |
| Modell | Optimal 2550 | 3060 | 4080 | 40100 |
|---|---|---|---|---|
| Schleiflänge | 500 mm | 600 mm | 800 mm | 1000 mm |
| Schleifbreite | 250 mm | 300 mm | 400 mm | 400 mm |
| Abstand Tischoberfläche/Spindelmitte | 450 mm | 580 mm | 580 mm | 580 mm |
| Tischgröße | 250×500 mm | 300×600 mm | 400×800 mm | 400×1000 mm |
| max. Tischbelastung | 180 kg | 270 kg | 500 kg | 600 kg |
| Tischgeschwindigkeit -stufenlos- | 7-25 m/min | |||
| Längsweg | 560 mm | 765 mm | 910 mm | 1130 mm |
| Eilgang quer | 990 mm/min | |||
| Querweg | 275 mm | 340 mm | 450 mm | 450 mm |
| Eilgang vertikal | 460 m/min | |||
| Schleifscheibenabmessung | 200x20x31,75 mm | 350x40x127 mm | 350x40x127 mm | 350x40x127 mm |
| Spindeldrehzahl | 2850 1/min | 1450 1/min | 1450 1/min | 1450 1/min |
| Spindelmotor | 2,2 kW | 5,5 kW | 5,5 kW | 5,5 kW |
| Maschinengewicht ca, | 1800 kg | 2600 kg | 3500 kg | 4000 kg |
| Maschinenlänge | 2300 mm | 2900 mm | 3600 mm | 4400 mm |
| Maschinenbreite | 1650 mm | 2200 mm | 2400 mm | 2400 mm |
| Maschinenhöhe | 1680 mm | 1900 mm | 1900 mm | 1900 mm |

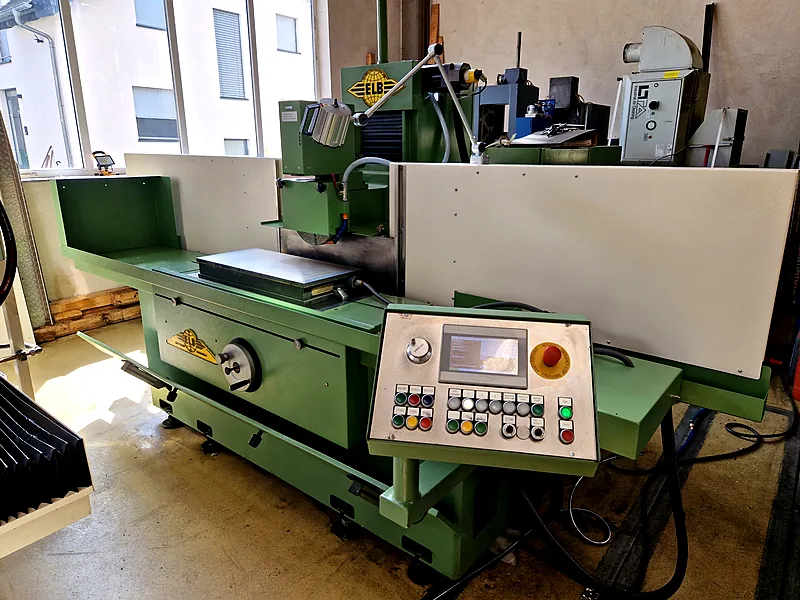

Technische Hauptdaten gemäß Anlage.
Zubehör:
– E.C.S. CN ROSA Bedien- und Steuersystem gemäß Beschreibung
– stufenlose Schleifscheibendrehzahlregelung
– komplette Kühlmittelanlage mit Magnetabscheider und Papierbandfilter
– Elektro-Magnetspannplatte 800x400mm mit Luftblasbohrung
– Magnetplattenversorgungsanlage mit Haftkraftregelung und Entmagnetisierungsanlage
– Elektrischer Geradenabrichter, über Kopf montiert. Automatisches abrichten inkl. Abrichtkompensation
– 1 Stück Schleifscheibenflansch
– komplette Maschinenumhausung mit manuell betätigter Schiebetür. Umhausung oben offen.
– technische Dokumentation in deutscher Sprache.
Zahlung:
– 100% vor Verladung der Maschine
Gewährleistung: keine
| Schleiflänge | 850 mm |
| Schleifbreite | 610 mm |
| Werkstückhöhe | mm |
| Tischbelastung | 1000 kg |
| Schleifscheibendrehzahl | 1450 U/min |
| Auflagefläche | 800×400 mm |
| Schleifscheibenabmessung | 400x60x127 mm |
| Maschinengewicht ca, | 5300 kg |

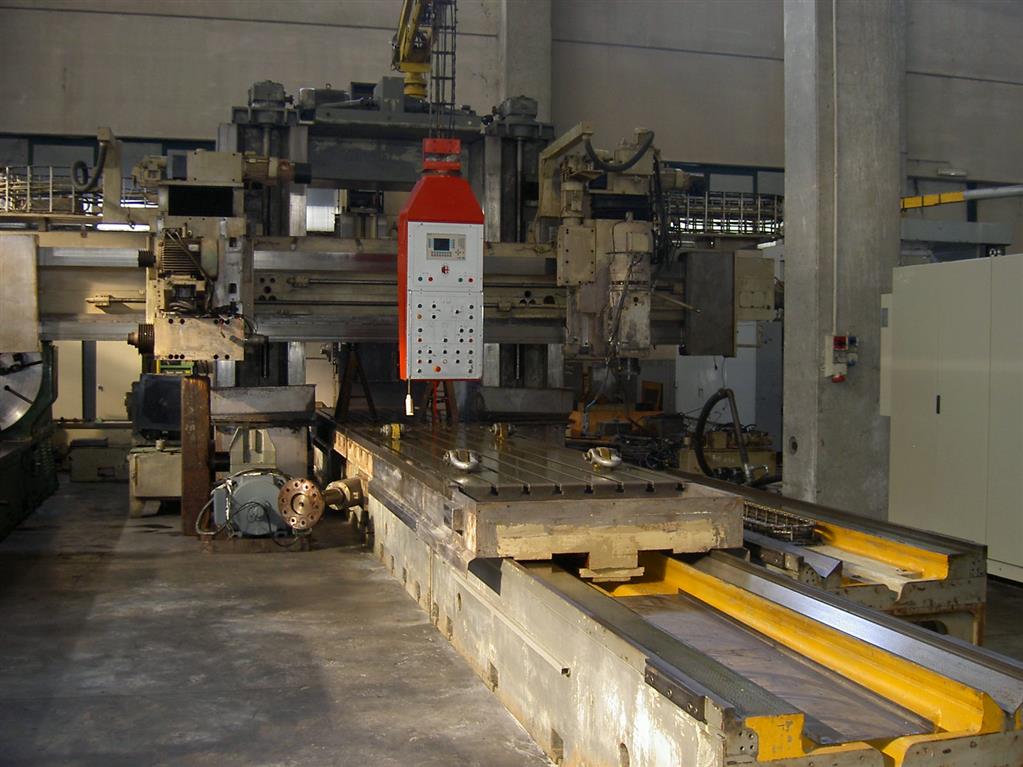

Gebrauchte, in 2001 komplett überholte Doppelständer-Flachschleifmaschine
Zahlung: 100% vor Verladung der Maschine
| Schleiflänge | 7000 mm |
| Schleifbreite | 1450 mm |
| Werkstückhöhe | 1000 mm |
| Abstand zwischen Ständern | 1510 mm |
| Aufspannfläche d. Tisches | 7.270 x 1.250 mm |
| Tischbelastung | 35 t |
| Tischgeschwindigkeit | 1-50 m/min |
| Schleifscheiben-Durchmesser x Breite | horizontaler Stößel: 630×180 mm |
| Spindelmotor | horizontaler Stößel: 22 kW |
| Vertikalweg | 250 mm |
| Schleifscheiben-Durchmesser x Breite | universal Stößel: 500×50 mm |
| Spindelmotor | universal Stößel: 7 kW |
| Vertikalweg | 450 mm |
| Spindelantrieb | 7,5 kW |
| Schwenkwinkel max. | universal Stößel: 45 Grad |
| Maschinengewicht ca, | 65 t |
| Maschinengröße (LxBxH) | 20.200 x 8.150 x 4.920 mm |
Wir garantieren eine außerordentlich hohe Beratungskompetenz durch 15 Jahre Spezialisierung auf Schleif-, Dreh- und Fräsmaschinen!
