Die CSF TRA 550 x 8000 CNC-Drehmaschine ist die ideale Lösung für anspruchsvolle Drehbearbeitungen. Ausgestattet mit einem leistungsstarken FAGOR 8055i TC PLUS Steuerungssystem ermöglicht diese CNC-Drehmaschine präzise und effiziente Fertigungsprozesse. Der robuste Maschinenbau und die innovative Technologie bieten höchste Zuverlässigkeit und Flexibilität für vielfältige Einsatzbereiche.
Diese CNC Drehmaschine eignet sich besonders für die Bearbeitung großer und schwerer Werkstücke. Die X- und Z-Achsen mit hohen Vorschubgeschwindigkeiten von bis zu 25.560 mm/min sorgen für kurze Bearbeitungszeiten und steigern Ihre Produktivität.
Die CSF TRA 550 x 8000 ist ausgestattet mit:
Mit einer Tischbelastung von bis zu 15 Tonnen und einer stabilen Konstruktion ist diese CNC Drehmaschine speziell für großvolumige Fertigungsanforderungen konzipiert. Das hohe Drehmoment der Spindel gewährleistet zuverlässige Bearbeitungsergebnisse, selbst bei schwierigen Materialien und großen Durchmessern.
Die CNC Drehmaschine CSF TRA 550 x 8000 bietet alle Voraussetzungen für eine präzise, schnelle und flexible Fertigung. Ihr Einsatzspektrum reicht von der Einzel- bis zur Kleinserienfertigung. Diese Maschine eignet sich ideal für Unternehmen, die eine leistungsstarke und vielseitige CNC-Drehmaschine für komplexe Bauteile suchen.
Entdecken Sie die Vorteile der CSF TRA 550 x 8000 CNC-Drehmaschine und bringen Sie Ihre Produktion auf ein neues Level. Kontaktieren Sie uns für ein Angebot oder eine ausführliche Beratung.
CNC FAGOR 8055ì TC PLUS
SPITZENHÖHE 550 MM
ABSTAND ZWISCHEN DEN SPITZEN 8000 MM
C-ACHSE
DREHDURCHMESSER AUF 1100 FÜHRUNGEN
DIAM. DREHEN AUF DEM SCHLITTEN 740 MM
MAXIMALE KAPAZITÄT ZWISCHEN DEN PUNKTEN OHNE
STEADY REST 6000 Dan
SPINDELDREHZAHL 1 – 1100 U/MIN
ANZAHL DER DREHZAHLBEREICHE 2
SPINDELNASE A1 – 11
SPINDELBOHRUNG 140 MM
SPINDELMOTOR IN S1 30 KW
MAXIMALES SPINDELDREHMOMENT 4900 Nm
VERFAHRWEG DES QUERSCHLITTENS 650 MM
QUERVORSCHUB 19300 MM/MIN
LÄNGSVORSCHUB Z 25560 MM/MIN
LÄNGSSCHLITTENABSTÜTZUNG AUF DEM TISCH 800
MM
BREITE DER QUERFÜHRUNG 340 MM
BREITE DES ARBEITSTISCHES 585 MM
DURCHMESSER DER REITSTOCKPINOLE 160 MM
KEGEL 6 CM
VERFAHRWEG DES REITSTOCKS: 300 MM
AUTOMATISCHER REVOLVER MIT 4 POSITIONEN
ABMESSUNGEN 11.620 MM X H 2340 X 2434 ( 2750 MIT CNC
EINHEIT )
Unsere CNC Drehmaschine ist ein hochmodernes Drehbearbeitungszentrum, entwickelt für die effiziente Bearbeitung von Scheiben- und Hüllenteilen. Sie eignet sich ideal für die präzise Bearbeitung von Innen- und Außenzylinderflächen, konischen Flächen, Stufen, Nuten, kugelförmigen Flächen und weiteren vielfältigen Rotationsoberflächen. Die Maschine ermöglicht zudem das Schneiden von metrischen und zölligen Innen- und Außengewinden.
Durch die Erweiterung um spezielle Funktionskomponenten kann die CNC Drehmaschine in nur einem Spannvorgang zusätzliche Bearbeitungsprozesse durchführen, darunter Drehen, Schleifen, Fräsen, Bohren, Gewindeschneiden, Wälzfräsen und Nutstoßen. Diese Flexibilität macht sie zur optimalen Wahl für Unternehmen in den Branchen Lagertechnik, Automobilindustrie, Getriebetechnik und vielen anderen Bereichen.
Unser umfassender Service steht Ihnen zur Verfügung: von der Inbetriebnahme und Schulung bis zur langfristigen Wartung – wir unterstützen Sie in jedem Schritt, damit Sie das Beste aus Ihrer CNC Drehmaschine herausholen können.
Kontaktieren Sie uns jetzt, um mehr über diese sofort verfügbare CNC Drehmaschine zu erfahren oder ein unverbindliches Angebot anzufordern

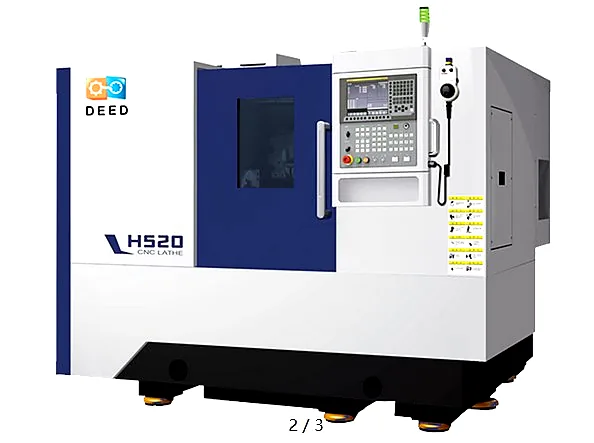

– CNC-System: Siemens 828D
– Max. Schwingdurchmesser: 540 mm
– Max. Drehdurchmesser: 420 mm
– Max. Drehbearbeitungslänge: 550 mm
– Spindel:
– Spannfutterdurchmesser: 200 mm
– Spindelkonus: A2-6
– Spindelleistung: 11 kW
– Spindeldrehzahl: 4500 U/min
– Spindel-Bohrungsdurchmesser: 51 mm
– Achsen:
– X-Achsen-Verfahrweg: 210+20 mm
– Z-Achsen-Verfahrweg: 560 mm
– Revolver:
– Werkzeugpositionen: 12
– Indexierungszeit (zum benachbarten Werkzeug): 0,2 Sek.
– Sonstige Parameter:
– Kühlmittelkapazität: 170 L
– Stromversorgung: 3x380V (+10% bis -15%)
– Maschinenmaße (L*B*H): 2113*1658*1749 mm
– Maschinengewicht: ca. 4,5 Tonnen

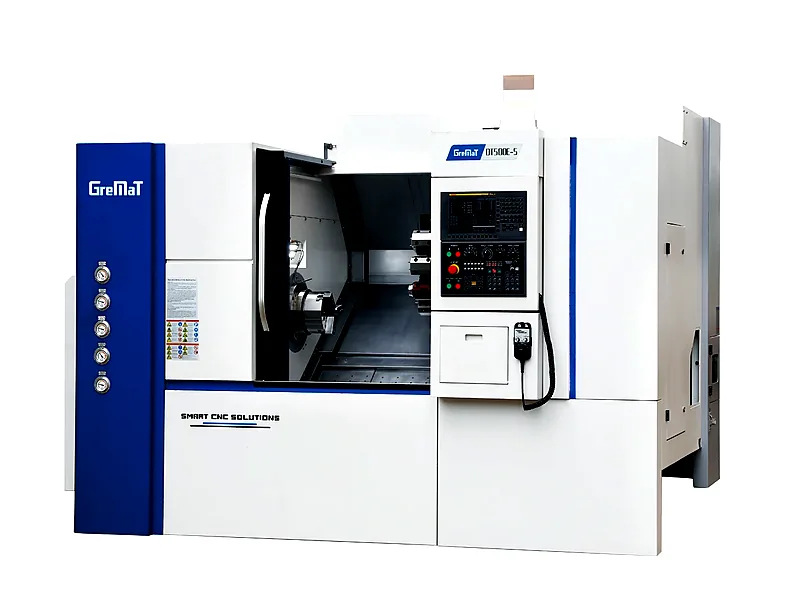

Die DT500E-S aus der Dual-Spindle Serie von Grenat ist eine leistungsstarke CNC-Drehmaschine mit Haupt- und Gegenspindel, die höchste Produktivität und Flexibilität garantiert. Dank der Siemens 828D Steuerung überzeugt sie durch einfache Bedienung, intelligente Funktionen und maximale Prozesssicherheit.
Dual-Spindle-Technologie: Haupt- und Gegenspindel für effiziente Komplettbearbeitung.
12-Stationen-Power-Turm: Mit C-Achse und angetriebenen Werkzeugen für komplexe Fräsbearbeitungen.
Y-Achse integriert: Für erweiterte Bearbeitungsszenarien und mehr Flexibilität.
Stabile Monoblock-Gusskonstruktion: Höchste Steifigkeit und Schwingungsdämpfung.
Hohe Leistung: Bis zu 30 kW Spindelantrieb, 5000 U/min Gegenspindel.
Große Bearbeitungskapazität: Max. Drehdurchmesser Ø320 mm, Werkstücklänge bis 620 mm.
Max. Drehdurchmesser: Ø320 mm
Max. Werkstücklänge: 550 / 620 mm
Spindeldurchlass: bis Ø75 mm
Gegenspindel mit 5000 U/min
12-Stationen-Revolver BMT55
X-, Y- und Z-Achse mit hoher Eilganggeschwindigkeit
Erleben Sie die DT500E-S live auf der EMO und überzeugen Sie sich selbst von der Präzision und Leistungsfähigkeit dieser Hightech-Drehmaschine.
👉 Jetzt kostenlose EMO-Eintrittskarten sichern und Termin vereinbaren!
Gebrauchte und sehr gepflegte CNC Schrägbettdrehmaschine. Wenig gelaufen, nur ca. 4450 Stunden. Noch unter Strom zu besichtigen.
Zubehör:
Siemens SINUMERIK 828D m. Shopturn
12-fach Werkzeugrevolver v. Pragati
Hydraulisches Futter 250mm v. Kitagawa
Hydraulische Reitstockpinole
Späneförderer & Absaugung
Teilefänger
Klimaanlage f. Schaltschrank
LED Arbeitsleuchte & Signalleuchte – für bessere Sicht und Maschinenstatus
Umfangreiches Werkzeugpaket
Werkzeugmessarm
Laufdaten: ca. 5.500 h Betriebsstunden

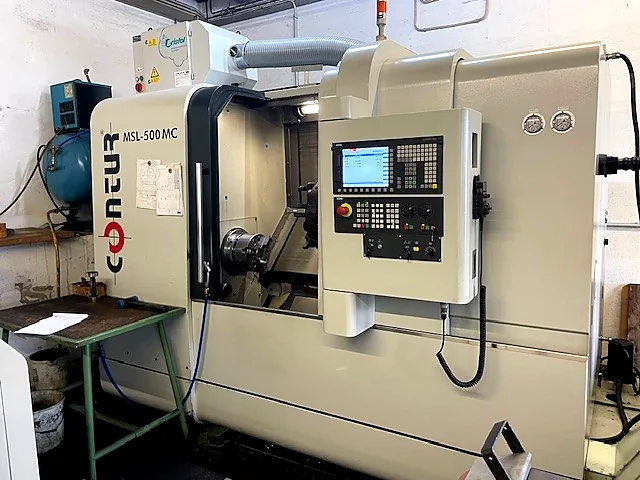

Keilriemen wurde vor Kurzem getauscht, neue SIEMENS Maschinenbedienttafel m. 1 Jahr Gewährleistung installiert, Zugrohr fürs Futter wurde erneuert.Gerne übernehmen wir für Sie auch die Lieferung inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung gegen Aufpreis. Zudem bieten wir Finanzierungsmöglichkeiten für diese Maschine an.
Zubehör:
Siemens SINUMERIK 828D mit ShopTurn
C-Achse
12-fach SAUTER VDI-40 Werkzeugrevolver
Bedb Erlbowu Sqkj Ejdf
Hydraulisches Futter (CHANDOX)
Hydraulische Reitstockpinole
Späneförderer & Absaugung
Kühlung durch das Werkzeug – präzise Temperaturführung direkt am Schnittpunkt
LED Arbeitsleuchte & Signalleuchte – für bessere Sicht und Maschinenstatus
Neuer Z-Achsen-Servomotor + Modul – vor rund 2 Jahren erneuert
Laufdaten: ca. 5.500 h Betriebsstunden
✅ Vorteile & Einsatzbereiche
Hohe Genauigkeit & Dynamik: Heavy-Duty-Bett mit präzisen Rollenführungen, ideal für Serien- und Präzisionsdrehteile
Vielseitigkeit: C‑Achse & angetriebenes Werkzeug – ideal für Konturbearbeitung, Fräs- und Bohroperationen nach definierter Position
Einfache Bedienbarkeit: Siemens‑828D + ShopTurn – CNC-Steuerung mit grafischem Shop-Bearbeitungsmodus (Dialogähnlich)
Gerne übernehmen wir für Sie auch die Lieferung inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung gegen Aufpreis. Zudem bieten wir Finanzierungsmöglichkeiten für diese Maschine an.

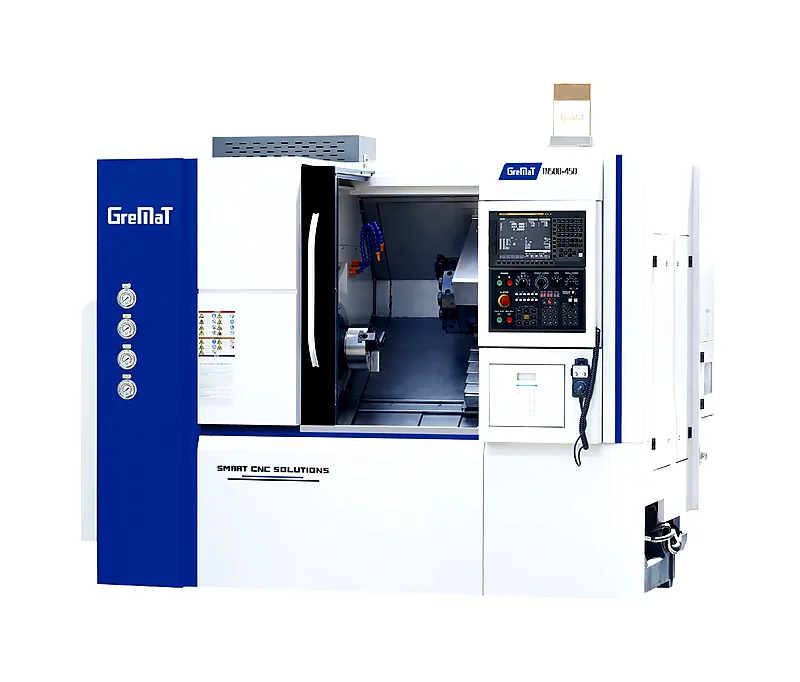

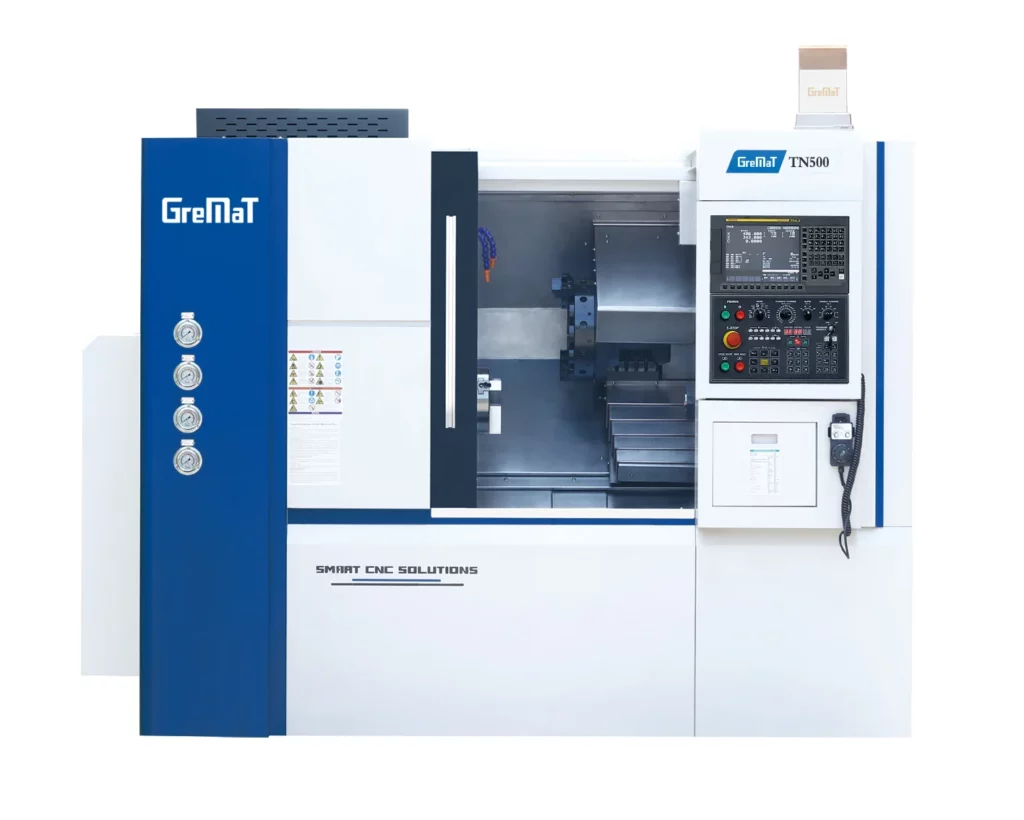

Erleben Sie mit der TN500‑450 aus der STAR TN Serie von GreMaT eine CNC‑Drehmaschine, die durch ihre robuste Monoblock‑Konstruktion sowie innovative Technik besticht. Die Siemens 828D Steuerung erlaubt intuitive Bedienung und höchste Fertigungspräzision – ideal für moderne Fertigungsbetriebe.
Erhältlich als “built-in spindle” mit hoher Drehzahl – belt-driven oder direct-driven – für hervorragende Steifigkeit und dynamische Bearbeitungsleistung.
Hohe Werkzeugvielfalt durch 12‑Stationen‑Revolver, C‑Achse und hydraulischer Bremse – ideal für komplexe Fräs‑ und Dreharbeiten.
Standardmäßig hydraulisch, optional auch servo-programmierbar – für flexible Werkstückunterstützung und hohe Automatisierung.
Höchste Stabilität und Schwingungsresistenz durch einteiliges Maschinenbett – Basis für Präzision und Langlebigkeit.
| Merkmal | Daten |
|---|---|
| Werkstücklänge | 450 mm |
| Schwingdurchmesser über Bett | Ø550 mm |
| Spindeldurchlass | Ø66 / Ø75 mm (optional Ø86 mm) |
| Hauptspindelleistung | bis 30 kW, Drehzahl bis 4000 U/min |
| Werkzeugstationen | 12 (BMT45/BMT55) |
| Reitstockhub | 100–500 mm (Hydraulisch / SPT) |
| Gewicht | ca. 5400 kg |
| Maße (L×B×H) | 2860 × 1950 × 2200 mm |
Sehen Sie die TN500-450 in Aktion auf der EMO 2025 – erleben Sie intelligente Steuerung, stabile Bauweise und volle Werkzeugflexibilität live.
👉 Jetzt Gratis-EMO-Tickets sichern & persönlichen Beratungstermin vereinbaren! Fragen Sie uns danach!
Robust & exakt: Monoblock-Bauweise für höchste Stabilität
Modern & automatisierbar: Siemens 828D Steuerung + servo-programmierbarer Reitstock
Vielfältig & produktiv: 12-Stationen Revolver mit C-Achse
Kompakt & effizient: Ideal für Kurzteile mit großer Belastbarkeit

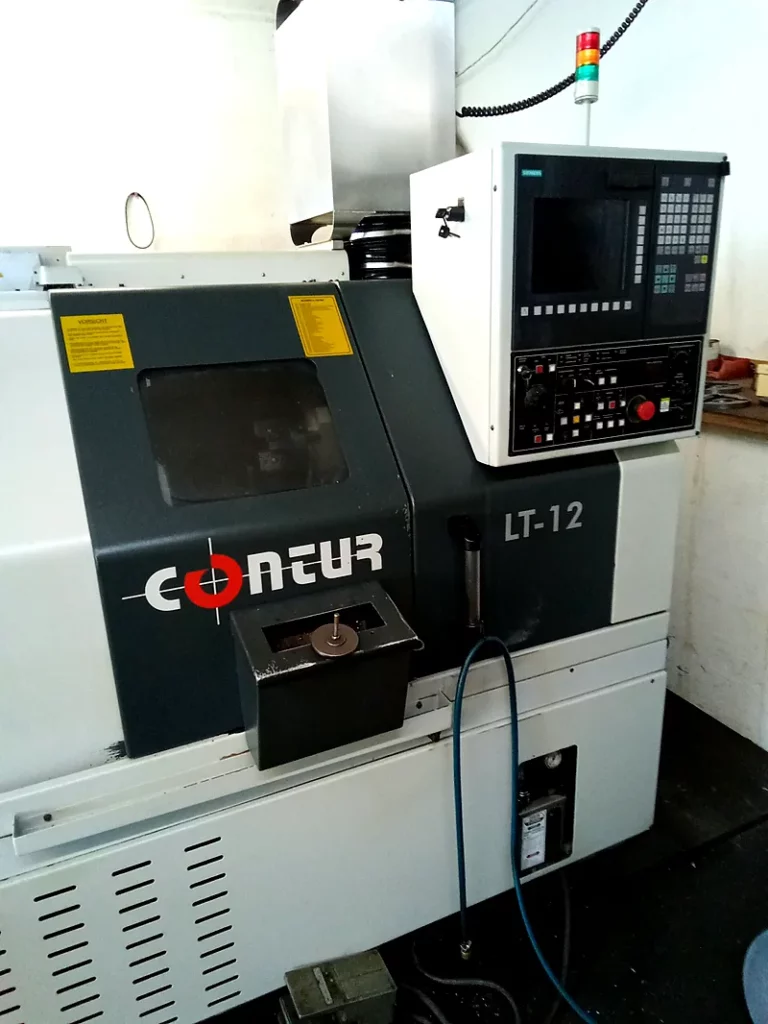

Diese Maschine ist eine leistungsstarke und präzise CNC-Drehmaschine für die wirtschaftliche Serien- und Einzelfertigung. Mit ihrem robusten Aufbau, einer modernen SIEMENS-Steuerung und umfassender Ausstattung eignet sie sich ideal für den Einsatz in der Lohnfertigung, im Maschinenbau und in metallverarbeitenden Betrieben.
Steuerung: Siemens 802D SL – intuitiv bedienbar, bewährte Stabilität im industriellen Dauereinsatz
Werkzeugrevolver: 8-fach hydraulisch, für schnelle Werkzeugwechsel und hohe Produktivität
Spannsystem: Hydraulisches 3-Backenfutter – sicheres und schnelles Spannen von Werkstücken
Reitstock: Hydraulisch betätigte Pinole – ideal zur Unterstützung langer Werkstücke
Betriebsstunden: Nur ca. 5.500 Stunden gelaufen – sehr guter Zustand
Späneförderer: Inklusive – automatische Abfuhr von Spänen für saubere Arbeitsumgebung
Absaugung: Integriert – reduziert Kühlmitteldämpfe und sorgt für bessere Luftqualität
Signalleuchte: 3-farbig – Maschinenstatus auf einen Blick erkennbar
LED-Beleuchtung: Helles Arbeitslicht im Maschinenraum – für präzises Arbeiten
Weitere Infos entnehmen Sie bitte der PDF Anlage oben
Hersteller GURUTZPE
Modell A1000 / G4 CNC
Baujahr 2003
CNC FAGOR
Abstand zwischen den Zentren 4.000 mm.
Anzahl der Führungsschienen 4
Max. Schwenkbereich über Bett 800 mm.
Eilgang X-Achse 10 m/min
Eilgang Z-Achse 10 m/min
Drehgeschwindigkeiten 20-1.000 U/min
Kopf Automatikbereich Nummer 2
Hauptmotorleistung 28/34 kW
Pinolenspindel 105 mm.
Angetriebener Reitstock (CNC-gesteuert) INKLUSIVE
Spannfutterschutz INKLUSIVE
C-Achse und angetriebene Werkzeuge INKLUSIVE
Revolverkopf SAUTER INKLUSIVE
Revolverkopf Typ VDI 50
Revolverpositionen 12
1 axial angetriebener Werkzeughalter INKLUSIVE
1 Halter für radial angetriebene Werkzeuge INKLUSIVE
Vollständiger hinterer Schutz INKLUSIVE
Lünette SHW Autoblock 150/650 INKLUSIVE
Spannfutter SHW Autoblock mit 3 Backen Ø 500 mm INKLUSIVE
Späneförderer INKLUSIVE
Tragbares Handrad FAGOR INKLUSIVE
Gesamtleistung 55 kW
Gewicht der Maschine 20.000 kg.
Abmessungen der Maschine 9.775 x 3.100 mm
Detaillierte Informationen zu dieser Second Hand CNC Drehmaschine
Abb. ähnlich.
Gebrauchte Gurutzpe A 1000/3 x 4000 CNC-Drehmaschine von 4 Meter zwischen Spitzen zu verkaufen. Es ist in ausgezeichnetem Zustand in unserem Hauptlager in Zaragoza. Sofortige Lieferung. Ausgezeichneter Zustand. Es kann in Betrieb gesehen werden.
Diese CNC-Drehmaschine mit C-Achse und motorisierten Werkzeugen gehört zur Serie A 1000/3 des Herstellers Gurutzpe und wurde im Jahr 2003 mit einer numerischen Steuerung FAGOR 8055 hergestellt.
| Drehdurchmesser | 1000 mm |
| Drehlänge | 4000 mm |
| Steuerung | Fagor 8055 |
| Gesamtleistungsbedarf | kW |
| Maschinengewicht ca. | t |

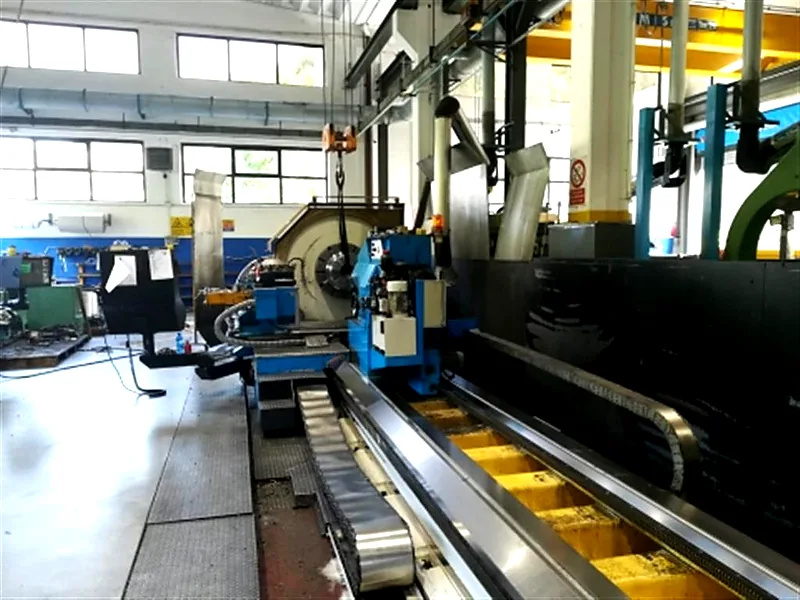

Die gebrauchte CNC Drehmaschine Giana Gfp 16 ist eine leistungsstarke Maschine, die hochpräzise Bearbeitungen in der Metallverarbeitungsindustrie ermöglicht. Hergestellt von der renommierten Marke Giana, steht das Modell Gfp 16 für Qualität und Zuverlässigkeit.
Die Drehmaschine ist mit einer fortschrittlichen CNC-Steuerung Siemens 840 D ausgerüstet, die eine präzise und zuverlässige Steuerung aller Bearbeitungsprozesse ermöglicht. Mit beeindruckenden technischen Daten bietet die Giana Gfp 16 eine hohe Produktivität und Genauigkeit.
Technische Daten:
– Marke: Giana
– Modell: Gfp 16
– CNC: SIEMENS 840 D
– Bett: Monolithisch mit dritter Führung
– Höhe der Spitzen: 910 mm (Durchmesser 1720 mm)
– Spitzenabstand: 6500 mm
– Drehdurchmesser über Schlitten: 1170 mm
– Verbindung: ASA 15
– Spindelleistung: 60 kW
– Spindeldrehzahl: 18 – 400 U/min in 3 automatischen Bereichen
– Spindelbohrung: 150 mm
– Revolver: 4-positionen automatisch (TAN 440)
– Elektronisches Handrad: Ja
– Steuerung am Schlitten: Ja
– Bettbreite: 1100 mm
– Reitstock: Motorisiert und automatisch
– Verbindung des Reitstocks: Automatischer Spindelstockdorn mit 220 mm Durchmesser
– Plattform: Durchmesser 1500 mm
– Lünetten: Körnerlünetten mit Durchmesser 700 – 1250 mm
– Späneförderer: Ja
– Sicherheitsschutz: Ja
– Gewicht: 32 Tonnen
– Baujahr: 2002
Die Giana Gfp 16 findet ihren Einsatz in verschiedenen Bereichen der Metallindustrie, einschließlich der Fertigung von großen Werkstücken. Mit ihrer robusten Bauweise, hohen Leistung und präzisen Steuerung ermöglicht sie eine effiziente und genaue Bearbeitung von Werkstücken.
Unser umfassender Service beinhaltet die Prüfung von Fördermaßnahmen, Finanzierungsoptionen, Montage und Schulung, um sicherzustellen, dass Sie das Beste aus Ihrer Investition herausholen. Vertrauen Sie auf unseren Service und investieren Sie in die Giana Gfp 16 für herausragende Ergebnisse in Ihrer Fertigungsumgebung.
Für Führungskräfte im Maschinenbau, die nach einer leistungsstarken CNC Drehmaschine suchen, ist die Giana Gfp 16 die ideale Wahl. Mit ihrer hochwertigen Verarbeitung, präzisen Steuerung und beeindruckenden technischen Daten bietet sie zahlreiche Vorteile und dient als zuverlässiges Werkzeug für die Metallverarbeitung. Investieren Sie in Qualität und Leistung mit der Giana Gfp 16 und maximieren Sie die Effizienz in Ihrer Fertigung.
| Drehdurchmesser | 1300 mm |
| Drehlänge | 5300 mm |
| Steuerung | FAGOR 8055 |
| max. Umlaufdurchmesser über Querschlitten | 900 mm |
| Bettbreite | mm |
| Spindelaufnahme | |
| Spindeldrehzahl | 1/min. |
| Spindelbohrung | 150 mm |
| Getriebestufen | 2, automatisch schaltend |
| Reitstockpinolendurchmesser | mm |
| Reitstockpinolenhub | mm |
| Reitstockpinolenaufnahme | 6 MK |
| max. Länge des Werkstücks | mm |
| Eilgang X/Z | m/min |
| Antriebsleistung | kW |
| Maschinengewicht ca. | kg |
| Raumbedarf ca. | mm |
Generalüberholte und modernisierte CNC Zyklendrehmaschine mit CNC-Steuerung FAGOR 8055m mit einem massiven Monoblock-Bett für die schwere Zerspanung. Schlitten verfährt mit Zahnstangenantrieb, ohne Kugelrollspindel. Maschine verfügt über Neumaschinengeometrie.
EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten
* die wirtschaftliche Lösung mit moderner FAGOR 8055 und eine Vielzahl von Bearbeitungszyklen
* kraftvoller Antrieb durch leistungsstarke Motoren und automatische Getriebestufen für effiziente Bearbeitung
* 4-fach Mehrfachwerkzeugrevolver für hohen Automatisierungsgrad
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* elektronisches Handrad für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 150 mm
Made in Europe!
Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.
Weitere Zubehör und Modelle teils ab Lager oder kurzfristig verfügbar.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach.
| Drehdurchmesser | 1300 mm |
| Drehlänge | 5300 mm |
| Steuerung | FAGOR 8055 |
| max. Umlaufdurchmesser über Querschlitten | 900 mm |
| Bettbreite | mm |
| Spindelaufnahme | |
| Spindeldrehzahl | 1/min. |
| Spindelbohrung | 150 mm |
| Getriebestufen | 2, automatisch schaltend |
| Reitstockpinolendurchmesser | mm |
| Reitstockpinolenhub | mm |
| Reitstockpinolenaufnahme | 6 MK |
| max. Länge des Werkstücks | mm |
| Eilgang X/Z | m/min |
| Antriebsleistung | kW |
| Maschinengewicht ca. | kg |
| Raumbedarf ca. | mm |
Maschinenbett aus einem Guss mit spezieller Verippung für extrem hohe Steifigkeit
und lang anhaltende Genauigkeit
Automatisch schaltendes Getriebe und stufenlose Spindeldrehzahl
Hohes Maschineneigengewicht und eine Bettbreite von 600mm sorgen für ein hohes
Maß an Stabilität
Induktionsgehärtete und geschliffene Führungsbahnen
Bedienerfreundliche und neueste CNC-Steuerung Siemens 828 mit 24 Monaten Garantie
Deutsches Software-KnowHow: Maschinensoftware und Parametrisierung der
Steuerung durch deutschen Steuerungsexperten optimiert
Zahnräder gehärtet und geschliffen
NSK Spindellagerung
Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit
Kraftvoller Spindelmotor (SIEMENS) mit 15 kW, eine Spindeldrehzahl von bis zu 700 U/min
Auch als 3-Bahnenbett Maschine verfügbar!
Späneförderer hinten, 4-fach elektrischer Werkzeughalter und Planscheibe als Standard
Für Werkstückgewichte bis zu 4t zwischen Spitzen (bis zu 6t mit Lünetten)
Kurze Lieferzeit von nur ca. 4-5 Monaten (je nach Modell)!
Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie 8/12
Werkzeugrevolver, andere Steuerungsmodelle, Vollumhausung, C-Achse, extra große
Spindelbohrung von bis zu 400mm etc.
| Drehdurchmesser | 800/1000/1200 mm |
| Spitzenweite | 1000-12000 mm |
| Steuerung | Siemens 828 |
| Gesamtleistungsbedarf | 15 kW |
| Maschinengewicht ca. | 4500-4900 kg |
| Raumbedarf ca. | 3800 x 1900 x 1960 m |
***Der angezeigte Sondernettopreis bezieht sich auf das Modell SK 800×2000 mit Fanuc oder Siemens Steuerung und Standarzubehör und ist nur für die ersten drei Maschinen gültig!!***
Maschinenbett aus einem Guss mit spezieller Verippung für extrem hohe Steifigkeit
und lang anhaltende Genauigkeit
Automatisch schaltendes Getriebe und stufenlose Spindeldrehzahl
Hohes Maschineneigengewicht und eine Bettbreite von 600mm sorgen für ein hohes
Maß an Stabilität
Induktionsgehärtete und geschliffene Führungsbahnen
Bedienerfreundliche und neueste CNC-Steuerung Siemens 828 mit 24 Monaten Garantie
Deutsches Software-KnowHow: Maschinensoftware und Parametrisierung der
Steuerung durch deutschen Steuerungsexperten optimiert
Zahnräder gehärtet und geschliffen
NSK Spindellagerung
Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit
Kraftvoller Spindelmotor (SIEMENS) mit 15 kW, eine Spindeldrehzahl von bis zu 700 U/min
Auch als 3-Bahnenbett Maschine verfügbar!
Späneförderer hinten, 4-fach elektrischer Werkzeughalter und Planscheibe als Standard
Für Werkstückgewichte bis zu 4t zwischen Spitzen (bis zu 6t mit Lünetten)
Kurze Lieferzeit von nur ca. 4-5 Monaten (je nach Modell)!
Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie 8/12
Werkzeugrevolver, andere Steuerungsmodelle, Vollumhausung, C-Achse, extra große
Spindelbohrung von bis zu 400mm etc.
| Drehdurchmesser | 800/1000/1200 mm |
| Spitzenweite | 1000-12000 mm |
| Steuerung | Siemens 828 |
| Gesamtleistungsbedarf | 15 kW |
| Maschinengewicht ca. | 4500-4900 kg |
| Raumbedarf ca. | 3800 x 1900 x 1960 m |
Gebrauchte CNC Drehmaschine mit 4 Führungsbahnen, Fabrikat Innse, mit Fagor 8055 Steuerung, C-/-Y-Achse und 10-fach Revolver und Hydrostatik.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Gewährleistung: keine
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| Drehdurchmesser | 900 mm |
| Drehlänge | 9000 mm |
| Steuerung | Fagor 8055 |
| Spindelgeschwindigkeit | 1,5-660 U/min |
| Spitzenhöhe | 550 mm |
| Spitzenweite | 9000 mm |
| Drehdurchmesser über Support | 900 mm |
| Spindelantrieb | 62 kW |
| Bettbreite | 1050 mm |
schwere Drehmaschinenbaureihe für kraftvolle Zerspanung bei hoher Genauigkeit mit neuester Siemens 828 D inkl. S ShopTurn mit manuellen Zyklen (Dialog-Programmierung)
– Steuerung mit 24 Monaten Gewährleistung
– Maschinenbett auf einem Guss in Monoblock-Bauweise (nicht aufgesetzt!)
– Leistungsstarke Produktionsmaschine mit breitem Einsatzspektrum
– Spindelstock von neuer kompakter Bauart. Stabil mit großflächigen Querrippen
– Das Bett ist für hohe Eilgangsgeschwindigkeiten ausgelegt. Die Bettführungen gehärtet und geschliffen
– Spindellagerung von NSK oder SKF
– Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit
– Kraftvoller Spindelmotor mit bis zu 40 kW, eine Spindeldrehzahl von bis zu 800 U/min und ein hohes Spindeldrehmoment sorgen für die effektive Zerspanung
– Für Werkstückgewichte bis zu 15t
– AC-Antriebe (Fabrikat Siemens)
– 4 Stufengetriebe automatisch schaltend
– 155 mm (Option bis 380 mm) Spindelbohrung
– Absolutgeber in beiden Achsen (kein Referenzpunktfahren notwendig)
– Hohe Steifigkeit der Maschine und Genauigkeit der Bearbeitung
– Gehärtete und präzisionsgeschliffene Bettführungen mit TURCITE Gegenbeschichtung
– Gehärtete und präzisionsgeschliffene Hauptspindel, Zahnräder und Wellen
– Alle wichtigen Steuerelemente sind bedienerfreundlich auf dem verschiebbaren Steuerpult angeordnet
– Automatische Schmieranlage
– Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie 8/12 Werkzeugrevolver, Späneförderer (Kette), andere Steuerungsmodelle, C-Achse, extra große Spindelbohrung von bis zu 400mm, Programmierung von Sonderzyklen für Seiltrommeln etc.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
| Modell | GN-1000 | GN-1250 | GN-1500 | GN-1750 |
|---|---|---|---|---|
| Drehdurchmesser | 1000 mm | 1250 mm | 1500 mm | 1750 mm |
| Drehlänge | 1500/2000/3000/4000/5000/6000/8000 mm | |||
| Steuerung | Siemens 828D | |||
| Drehdurchmesser über Support | 830 mm | 1080 mm | 1330 mm | 1580 mm |
| Bettbreite | 820 mm | |||
| Spindelnase | A2-11/A2-15/A2-20/A2-20 | |||
| Spindelbohrung | 155/250/305/380 mm | |||
| Spindeldrehzahlen – stufenlos | 4-600/4-400/4-400/4-300 U/min | |||
| x-Weg | 750 mm | |||
| z-Weg | 2000/3000/4000/5000/6000/8000 mm | |||
| Eilgang in X-und Z-Richtung | 6 m/min | |||
| Servomotor X-Achse | 3 kw Fanuc / 3,3 kw Siemens | |||
| Servomotor Z-Achse | 4 kw Fanuc / 4,3 kw Siemens | |||
| Reitstockpinolenhub | 300 mm | |||
| Reitstockpinolendurchmesser | 200 (295 opt.) mm | |||
| Reitstockkonus | 6 MK | |||
| Werkzeugrevolver | 8/10/12 fach | |||
| Werkzeughalter-Schaftdurchmesser | 32 (40 opt.) mm | |||
| Hauptantriebsmotor | 30 (37 opt.) kW | |||
| Maschinengewicht ca. | 9/10/11/12/13 t | |||
| Positioniergenauigkeit | +0.01 / 300 mm | |||
| Wiederholgenauigkeit | +0,005 mm | |||
| Maschinenlänge | 5000/6000/7000/8000/9000/10000 mm | |||
| Maschinenbreite/-höhe | 2500 x 2400 mm | |||
| Werkstückgewicht zwischen Spitzen max. | 9000 kg | |||
| Werkstückgewicht in den Setzstöcken max. | 12000 kg mit einer Lünette | |||
| Werkstückgewicht in den Setzstöcken max. | 15000 kg mit zwei Lünetten |
schwere Drehmaschinenbaureihe für kraftvolle Zerspanung bei hoher Genauigkeit mit neuester Siemens 828 D inkl. S ShopTurn mit manuellen Zyklen (Dialog-Programmierung)
– Steuerung mit 24 Monaten Gewährleistung
– Maschinenbett auf einem Guss in Monoblock-Bauweise (nicht aufgesetzt!)
– Leistungsstarke Produktionsmaschine mit breitem Einsatzspektrum
– Spindelstock von neuer kompakter Bauart. Stabil mit großflächigen Querrippen
– Das Bett ist für hohe Eilgangsgeschwindigkeiten ausgelegt. Die Bettführungen gehärtet und geschliffen
– Spindellagerung von NSK oder SKF
– Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit
– Kraftvoller Spindelmotor mit bis zu 40 kW, eine Spindeldrehzahl von bis zu 800 U/min und ein hohes Spindeldrehmoment sorgen für die effektive Zerspanung
– Für Werkstückgewichte bis zu 15t
– AC-Antriebe (Fabrikat Siemens)
– 4 Stufengetriebe automatisch schaltend
– 155 mm (Option bis 380 mm) Spindelbohrung
– Absolutgeber in beiden Achsen (kein Referenzpunktfahren notwendig)
– Hohe Steifigkeit der Maschine und Genauigkeit der Bearbeitung
– Gehärtete und präzisionsgeschliffene Bettführungen mit TURCITE Gegenbeschichtung
– Gehärtete und präzisionsgeschliffene Hauptspindel, Zahnräder und Wellen
– Alle wichtigen Steuerelemente sind bedienerfreundlich auf dem verschiebbaren Steuerpult angeordnet
– Automatische Schmieranlage
– Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie 8/12 Werkzeugrevolver, Späneförderer (Kette), andere Steuerungsmodelle, C-Achse, extra große Spindelbohrung von bis zu 400mm, Programmierung von Sonderzyklen für Seiltrommeln etc.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
| Drehdurchmesser | 2000 mm |
| Drehlänge | 1500/2000/3000/4000/5000/6000/8000 mm |
| Steuerung | Siemens 828D |
| Drehdurchmesser über Support | 1640 mm |
| Bettbreite | 820 mm |
| Spindelnase | A2-11/A2-15/A2-20/A2-20 |
| Spindelbohrung | 155/250/305/380 mm |
| Spindeldrehzahlen – stufenlos | 4-600/4-400/4-400/4-300 U/min |
| x-Weg | 750 mm |
| z-Weg | 2000/3000/4000/5000/6000/8000 mm |
| Eilgang in X-und Z-Richtung | 6 m/min |
| Servomotor X-Achse | 3 kw Fanuc / 3,3 kw Siemens |
| Servomotor Z-Achse | 4 kw Fanuc / 4,3 kw Siemens |
| Reitstockpinolenhub | 300 mm |
| Reitstockpinolendurchmesser | 200 (295 opt.) mm |
| Reitstockkonus | 6 MK |
| Werkzeugrevolver | 8/10/12 fach |
| Werkzeughalter-Schaftdurchmesser | 32 (40 opt.) mm |
| Hauptantriebsmotor | 30 (37 opt.) kW |
| Maschinengewicht ca. | 9/10/11/12/13 t |
| Positioniergenauigkeit | +0.01 / 300 mm |
| Wiederholgenauigkeit | +0,005 mm |
| Maschinenlänge | 5000/6000/7000/8000/9000/10000 mm |
| Maschinenbreite/-höhe | 2500 x 2400 mm |
| Werkstückgewicht zwischen Spitzen max. | 9000 kg |
| Werkstückgewicht in den Setzstöcken max. | 12000 kg mit einer Lünette |
| Werkstückgewicht in den Setzstöcken max. | 15000 kg mit zwei Lünetten |
Fabrikneue CNC Zyklendrehmaschine mit CNC-Steuerung Siemens/Fanuc/Fagor
EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten
* die wirtschaftliche Lösung mit moderner CNC Steuerung von Siemens, Fanuc oder Fagor und eine Vielzahl von Bearbeitungszyklen
* der große 15″ Bildschirm macht das Programmieren an der CNC Steuerung noch einfacher und übersichticher
* kraftvoller Antrieb durch leistungsstarke Motoren und automatische Getriebestufen für effiziente Bearbeitung. Das kraftvolle 2-stufige Getriebe ist von BARUFALDI.
* Hochpräzisionsspindel für höchste Genauigkeit
* 8-fach Mehrfachwerkzeugrevolver von DUPLOMATIC oder BARUFALDI für hohen Automatisierungsgrad inkl. 4 Werkzeughaltern
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* elektronisches Handrad für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 130 mm (optional mit 155 mm,230mm und 310mm, auch mit Futteranschluss auf der Rückseite der Spindel für die Rohrbearbeitung „oil country lathe“-Konzept)
* umfangreiches Sonderzubehör wie C-Achse, Y-Achse, hydraulisches Drehfutter uvm. für noch mehr Produktivität
Made in Europe!
Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.
Weitere Zubehör und Modelle teils ab Lager oder kurzfristig verfügbar.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Jetzt für kurze Zeit mit 50%-Werkzeuggutschein.
| Modell | JAP 500 |
|---|---|
| Drehdurchmesser | 1010 mm |
| Drehlänge | 2000/3000/4000/5000 mm |
| Steuerung | Siemens/Fanuc/Fagor |
| max. Umlaufdurchmesser über Querschlitten | 718 mm |
| Bettbreite | 500 mm |
| Spindelaufnahme | A2-11 (opt. A2-11, A2-15, A2-20) ASA |
| Spindeldrehzahl | 0-1400 (opt. 0-1000, 0-750, 0-560) 1/min. |
| Spindelbohrung | 130 (opt. 155,230,310) mm |
| Getriebestufen | 2 |
| Vorschubbereich | 0-8500 (Z-Achse); 0-6000 (X-Achse) mm/min |
| Eilgang X/Z | 7,5/10 m/min |
| Reitstockpinolendurchmesser | 120 mm |
| Reitstockpinolenhub | 300 mm |
| Reitstockpinolenaufnahme | 6 MK |
| Antriebsleistung | 17 kW |
| Maschinengewicht ca. | 6400/7600/8800/10000 kg |
| Raumbedarf ca. | 4600/5600/6600/7600 x 2270 x 2290 mm |
| Genauigkeit | gem. 8605 DIN |
Gliederung:
1. Einleitung
– Was ist eine CNC Drehmaschine?
– Bedeutung von CNC Drehmaschinen in der modernen Industrie
2. Funktionsweise einer CNC Drehmaschine
– Beschreibung der Hauptkomponenten
– Arbeitsprozess und Vorteile der CNC Technologie
3. Vorteile von CNC Drehmaschinen
– Hohe Präzision und Wiederholgenauigkeit
– Effiziente Bearbeitung von komplexen Werkstücken
– Steigerung der Produktivität und Reduzierung der Fehlerquote
4. Arten von CNC Drehmaschinen
– Horizontal vs. Vertikal
– Einspindel vs. Mehrspindel
– Spezialisierte CNC Drehmaschinen für bestimmte Anwendungen
5. Anwendungsgebiete von CNC Drehmaschinen
– Automobilindustrie
– Luft- und Raumfahrt
– Medizintechnik
– Metallverarbeitung
6. Auswahlkriterien für CNC Drehmaschinen
– Werkstückgröße und Drehdurchmesser
– Steuerungssoftware und Programmierung
– Preis-Leistungs-Verhältnis
7. Tipps zur Wartung und Pflege einer CNC Drehmaschine
– Regelmäßige Inspektionen und Wartungsmaßnahmen
– Schmierung und Reinigung
– Schulung der Mitarbeiter für den korrekten Umgang
8. Zukunftsausblick: Entwicklungen in der CNC Technologie
– Fortschritte in der Automatisierung und Robotik
– Integration von Künstlicher Intelligenz und maschinellem Lernen
9. Fazit
– Zusammenfassung der Vorteile und Anwendungsbereiche von CNC Drehmaschinen
– Bedeutung von CNC Technologie für die Zukunft der Industrie
FAQs:
1. Wie funktioniert die Programmierung einer CNC Drehmaschine?
2. Was sind die wichtigsten Unterschiede zwischen horizontalen und vertikalen CNC Drehmaschinen?
3. Welche Materialien können mit einer CNC Drehmaschine bearbeitet werden?
4. Wie lange dauert es, eine CNC Drehmaschine zu erlernen und zu beherrschen?
5. Wie hoch sind die Kosten für den Kauf und Betrieb einer CNC Drehmaschine?
In der modernen Industrie spielen CNC Drehmaschinen eine zentrale Rolle bei der präzisen und effizienten Bearbeitung von Werkstücken. Die CNC-Technologie hat die Produktionsprozesse revolutioniert und es ermöglicht, komplexe Formen mit hoher Präzision herzustellen. In diesem Artikel werden wir die Funktionsweise, Vorteile, Anwendungsgebiete und Zukunftsaussichten von CNC Drehmaschinen genauer betrachten.
Eine CNC Drehmaschine verwendet computergesteuerte Programme, um das Werkzeug zu führen und das Werkstück zu bearbeiten. Die CNC Technologie ermöglicht eine hohe Präzision und Wiederholgenauigkeit, da die Bewegungen des Werkzeugs und des Werkstücks millimetergenau gesteuert werden können. Die Programmierung erfolgt über spezielle Software, die den Arbeitsprozess automatisiert und eine optimale Bearbeitung gewährleistet.
Vorteile von CNC Drehmaschinen:
CNC Drehmaschinen bieten eine Vielzahl von Vorteilen in der industriellen Fertigung. Durch ihre hohe Präzision und Wiederholgenauigkeit ermöglichen sie die Herstellung komplexer Werkstücke mit minimalen Fehlern. Darüber hinaus steigern sie die Produktivität, da sie effizient arbeiten und lange Bearbeitungszeiten minimieren. Die CNC Technologie reduziert auch die Fehlerquote, da sie menschliche Fehler bei der manuellen Bedienung minimiert.
Es gibt verschiedene Arten von CNC Drehmaschinen, darunter horizontale und vertikale Modelle sowie Einspindel- und Mehrspindel-Drehmaschinen. Die Wahl der richtigen Art hängt von den spezifischen Anforderungen und Bedürfnissen des Projekts ab. Spezialisierte CNC Drehmaschinen sind auch für spezifische Anwendungen wie die Uhrenherstellung oder die Medizintechnik erhältlich.
CNC Drehmaschinen finden in einer Vielzahl von Branchen Anwendung, darunter die Automobilindustrie, die Luft- und Raumfahrt, die Medizintechnik und die Metallverarbeitung. Sie ermöglichen die präzise Bearbeitung von Werkstücken aus verschiedensten Materialien wie Metall, Kunststoff und Holz. Mit ihrer Vielseitigkeit und Effizienz sind CNC Drehmaschinen ein unverzichtbares Werkzeug in der modernen Industrie.
Bei der Auswahl einer CNC Drehmaschine sind verschiedene Kriterien zu beachten. Dies umfasst die Größe der Werkstücke, der Drehdurchmesser, die Steuerungssoftware und Programmierung sowie das Preis-Leistungs-Verhältnis. Eine umfassende Beratung und eine genaue Analyse der Anforderungen sind entscheidend, um die richtige Maschine für das jeweilige Projekt auszuwählen.
Eine regelmäßige Wartung und Pflege einer CNC Drehmaschine ist entscheidend, um eine lange Lebensdauer und eine optimale Leistungsfähigkeit zu gewährleisten. Dazu gehören regelmäßige Inspektionen, Schmierungen und Reinigungen der Maschine. Eine Schulung der Mitarbeiter für den korrekten Umgang und die Durchführung von Wartungsmaßnahmen ist ebenfalls empfehlenswert.
Die CNC Technologie entwickelt sich ständig weiter und bietet neue Möglichkeiten für die industrielle Fertigung. Fortschritte in der Automatisierung und Robotik ermöglichen eine weitere Optimierung der Produktionsprozesse. Die Integration von Künstlicher Intelligenz und maschinellem Lernen ermöglicht eine selbstlernende CNC Technologie, die in der Lage ist, sich an Veränderungen anzupassen und kontinuierlich zu verbessern.
CNC Drehmaschinen spielen eine entscheidende Rolle in der modernen Industrie und bieten eine Vielzahl von Vorteilen, darunter hohe Präzision, Effizienz und Flexibilität. Durch die richtige Auswahl, Wartung und Pflege können Unternehmen ihre Produktivität steigern und wettbewerbsfähig bleiben. Die Zukunft der CNC Technologie verspricht weitere Innovationen und Fortschritte, die die Industrie revolutionieren werden.
1. Wie funktioniert die Programmierung einer CNC Drehmaschine?
Die Programmierung einer CNC Drehmaschine erfolgt über spezielle Software, die die Bewegungen des Werkzeugs und des Werkstücks definiert. Mithilfe von Codeblöcken und Befehlen werden die einzelnen Schritte und Abläufe festgelegt. Dies erfordert Grundkenntnisse in der CNC Programmierung, kann aber auch durch Schulungen erlernt werden.
2. Was sind die wichtigsten Unterschiede zwischen horizontalen und vertikalen CNC Drehmaschinen?
Der Hauptunterschied zwischen horizontalen und vertikalen CNC Drehmaschinen liegt in der Ausrichtung des Werkstücks. Bei horizontalen Drehmaschinen liegt das Werkstück parallel zur Erde, während es bei vertikalen Drehmaschinen senkrecht steht. Dies hat Auswirkungen auf die Art der zu bearbeitenden Werkstücke und die Zugänglichkeit für das Werkzeug.
3. Welche Materialien können mit einer CNC Drehmaschine bearbeitet werden?
CNC Drehmaschinen können eine Vielzahl von Materialien bearbeiten, darunter Metalle wie Aluminium, Stahl und Titan, Kunststoffe wie Nylon und Acryl sowie Holz und Verbundwerkstoffe. Die genaue Bearbeitbarkeit hängt von den Eigenschaften des Materials und der Maschine ab.
4. Wie lange dauert es, eine CNC Drehmaschine zu erlernen und zu beherrschen?
Die Dauer, um eine CNC Drehmaschine zu erlernen und zu beherrschen, hängt von individuellen Faktoren wie vorheriger Erfahrung, Trainingsaufwand und Lerngeschwindigkeit ab. Es ist jedoch möglich, grundlegende Fähigkeiten in wenigen Wochen zu erwerben und mit weiterer Praxis und Erfahrung fortgeschrittene Kenntnisse zu entwickeln.
5. Wie hoch sind die Kosten für den Kauf und Betrieb einer CNC Drehmaschine?
Die Kosten für den Kauf und Betrieb einer CNC Drehmaschine variieren stark je nach Größe, Art, Hersteller und zusätzlichen Funktionen. Grundsätzlich ist eine CNC Drehmaschine eine bedeutende Investition für Unternehmen. Es ist wichtig, den Preis mit den Vorteilen und dem Potenzial für Produktivitätssteigerungen und Kosteneinsparungen abzuwägen.
Wir garantieren eine außerordentlich hohe Beratungskompetenz durch 15 Jahre Spezialisierung auf Schleif-, Dreh- und Fräsmaschinen!
