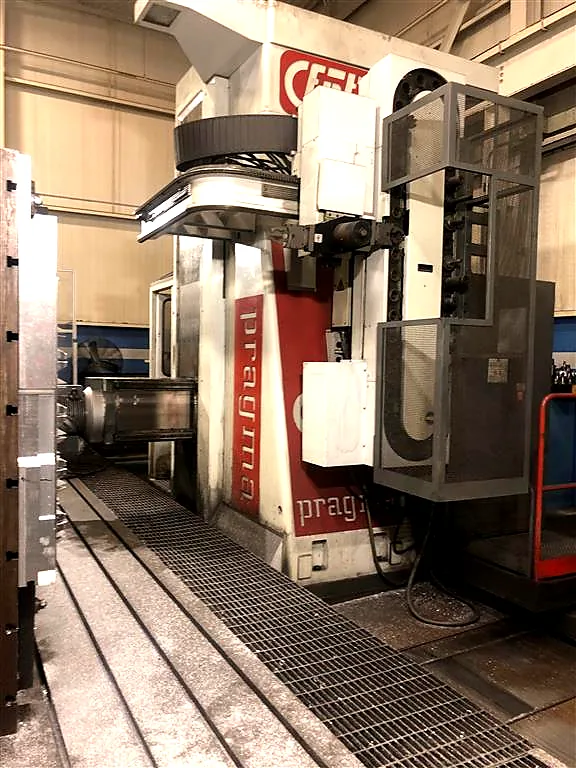

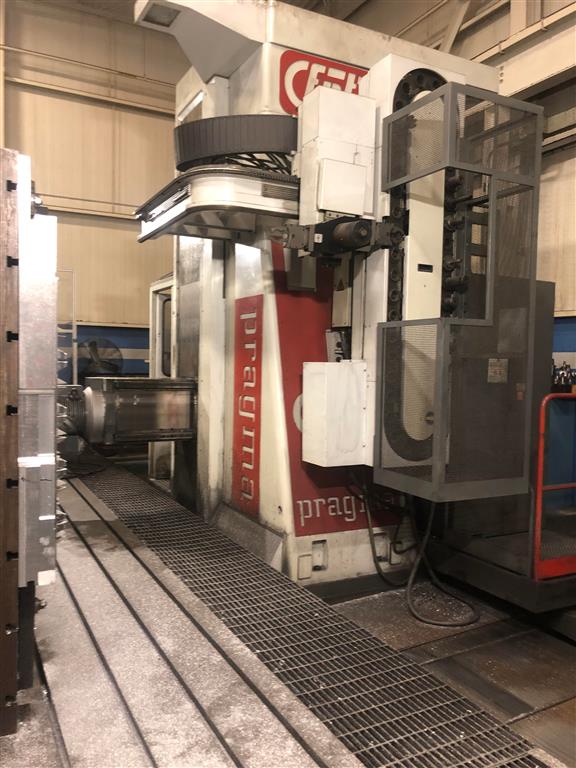

Entdecken Sie die leistungsstarke Alesatrice FPT M – ARX TNC 530 (IE) – die ideale Lösung für das Bohren großer Werkstücke im Maschinenbau. Mit einer beeindruckenden Ausstattung und erstklassigen technischen Daten bietet diese Maschine Ihnen eine Vielzahl von Vorteilen und Leistungsoptionen.
Die Alesatrice FPT M – ARX TNC 530 (IE) überzeugt mit folgenden technischen Spezifikationen:
– Verfahrwege von 20000 mm in der Längsrichtung, 5000 mm in der Vertikalrichtung und 1500 mm in der Querrichtung (bei Ausfahren des Spindels reduziert sich die Querweg auf 1200 mm)
– Ein ISO 50 Werkzeugaufnahme für eine robuste Bearbeitung
– Ein leistungsstarker Spindelmotor mit einer Drehzahl von 3000 U/min
Profitieren Sie von den Vorteilen der Alesatrice FPT M – ARX TNC 530 (IE):
– Vielseitige Bearbeitungsmöglichkeiten: Mit einem großen Vorschubbereich und einer Vielzahl von Werkzeugpositionen ermöglicht die Maschine eine breite Palette von Bearbeitungen.
– Hohe Präzision: Das CNC-System HEIDENHAIN TNC 530 und die automatische Kopfeinstellung sorgen für ein exaktes und zuverlässiges Ergebnis.
– Effiziente Produktivität: Das System umfasst ein 100-faches Werkzeugwechselsystem und eine hochmoderne Spindel, um die Bearbeitungszeit zu verkürzen und die Produktivität zu steigern.
– Zuverlässigkeit: Die Alesatrice FPT M – ARX TNC 530 (IE) wurde entwickelt, um Stabilität, Haltbarkeit und hohe Leistung zu gewährleisten.
Zur Standardausstattung gehören:
– Hydrostatische Führung
– CNC-System HEIDENHAIN TNC 530
– Beweglicher Arbeitstisch von 3000 x 3000 mm mit einer Querweg von 2000 mm und einer Tragfähigkeit von 60 Tonnen
– Universalautomatik für kontinuierliche Positionierung
– Alesatore- und Entgraterkopf Modell U-TRONIC 630 von D’Andrea
– Mechanischer Seitenkopf
– 4-Positionen-Werkzeugmagazin
– Innen- und Außenkühlmittelzufuhr mit Hochdruck und Filter
– Späneförderer und Arbeitsplatzbeleuchtung
Nutzen Sie die Kraft und Präzision des Plattenbohrwerk FPT M – ARX TNC 530 (IE), um die Effizienz Ihrer Bearbeitungsprozesse zu steigern. Kontaktieren Sie uns noch heute für ein Angebot und weitere Informationen.
Keywords: Alesatrice, Maschinenbau, FPT, Bohren, Präzision, Effizienz, Alesatrice FPT M – ARX TNC 530 (IE), HEIDENHAIN TNC 530, Werkzeugwechselsystem
| Spindeldurchmesser | 160 mm |
| x-Weg | 20000 mm |
| y-Weg | 5000 mm |
| z-Achse | 1500 mm |

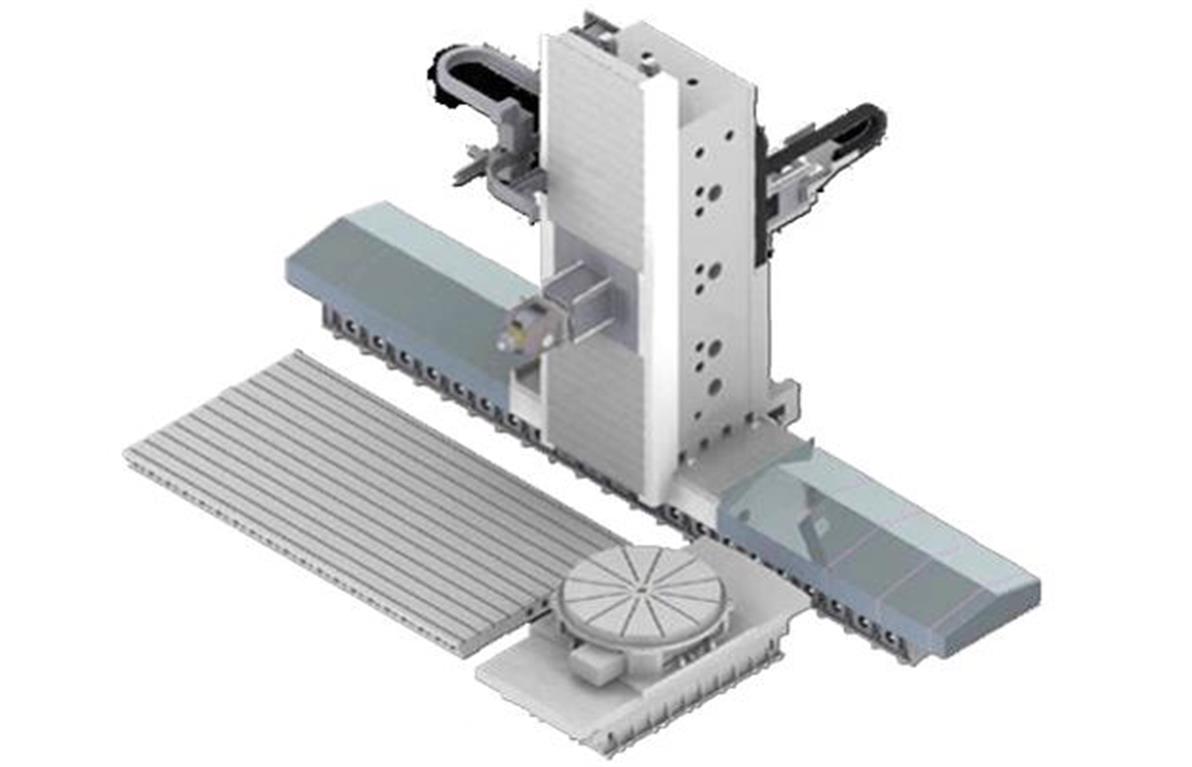

Fabrikneues CNC gesteuertes Plattenbohrwerk mit CNC Steuerung von Siemens/Fanuc/Heidenhain. Alles wesentlichen Komponenten von namhaften Herstellern wie Siemens, SKF, FAG, Heidenhain, Igus uvm.
Neu entwickelte FB-Serie
Praktisch für eine Vielzahl von Fertigungsanwendungen
Modulare Anordnung
Mit einer Vielfalt von Optionen für noch mehr Produktivität und Anwendungsvielfalt
Maschinen-Layout:
· Extra-breite Flachführungen mit “heavy-duty”-Rollenführungen für Schwerzerspanung
· Hohe Tischbelastbarkeit
· Hochpräzisionstisch
Spindel:
· hochgenaue und hochsteife Spindellagerpaare von SKF
· Konstant-Temperatur-Ölkühlung und thermisches Spindel-Kompensationssystem
· Optimierte Stützweite, um ein starres Spindelsystem zu gewährleisten
· Abnehmbare Spindelhülse
Ständer:
· Hochwertiges Sandharz Gusseisen aus eigener Gießerei
· Zweifache Wärmealterung für eine stabile Präzision
· Das FEA-Optimierungsdesign sorgt für hohe Steifigkeit
· Breite Führungsschienen für schwere Fräs- und Bohrarbeiten
· Große Querschnittssäule
Maschinenbett:
· Schweres, veripptes Maschinenbett
· Zweifache Wärmealterung für eine stabile Präzision
· Das FEA-Optimierungsdesign sorgt für hohe Steifigkeit
· Wälzkörper von INA
· Führungsbahnen sind mit Teflon beschichtet
Tisch:
· Präzisions-Kugelrollspindel (Deutschland Rexroth) treibt die X-Achse an
· B-Achse verwendet ein hochpräzises Doppelritzel, um Getriebe-Spiel zu eliminieren und die Übertragungsgenauigkeit zu gewährleisten
· Glasmaßstäbe mit hoher Genauigkeit – (HEIDENHAIN)
· Winkelgeber (HEIDENHAIN)
· B-Achse mit kraftvoller hydraulische Klemmung
· B Drehachse beinhaltet: Servomotor, Schneckengetriebe, Doppelritzel und Getriebe-Struktur.
Antriebssystem:
· hochpräziser C3 Kugelgewindetrieb von Rexroth, die Doppelmutter ist vorgespannt und sorgt somit für hohe Genauigkeit
· Importieres Synchronriemengetriebe – sorgt für robuste Antriebskraft
· Kupplungen von KTR (BRD) für höchste Zuverlässigkeit
Weitere Technische Daten und Zubehör, gemäß Anlage.
Wir haben diese Maschine auf Lager und kurzfristig lieferbar. Fragen Sie uns danach! Die Reisekosten für die Besichtigung werden Ihnen natürlich beim Kauf angerechnet.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| Modell | FB-160 |
|---|---|
| Spindeldurchmesser | 160 mm |
| x-Weg | 4000/6000/8000/10000/12000/14000/16000 mm |
| y-Weg | 2000/2500/3000/3500/4000 mm |
| z-Achse | 1200 mm |
| w-Achse | 700 mm |
| Spindelkonus | 50 SK/BT |
| Spindeldrehzahl max. | 3000 U/min |
| Spindelmotor | 37/51 kW |
| Vorschübe | X/Y/Z/W: 10 / 10 / 10 / 8 / 5 m/min |
| Eilgangsgeschwindigkeit | X/Y/Z/W: 20 / 20 / 20 / 10 / 5 m/min |
| Drehmoment an der Spindel | 3.300 Nm |
| Stößelquerschnitt | 460×520 mm |
| Tischbelastung | 30 t |
| Tischgröße | 2500×2500 mm |
| Tischverfahrweg | 1500 mm |
| Maschinengewicht ca. | FBM-160 mit X=4m: 80 t |
| Positioniergenauigkeit | 0.032/1000 mm |
| Wiederholgenauigkeit | 0.018/1000 mm |

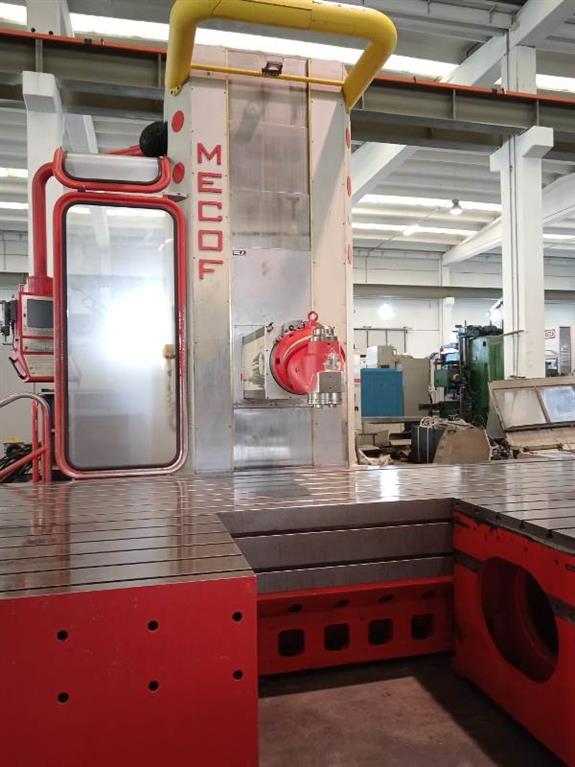

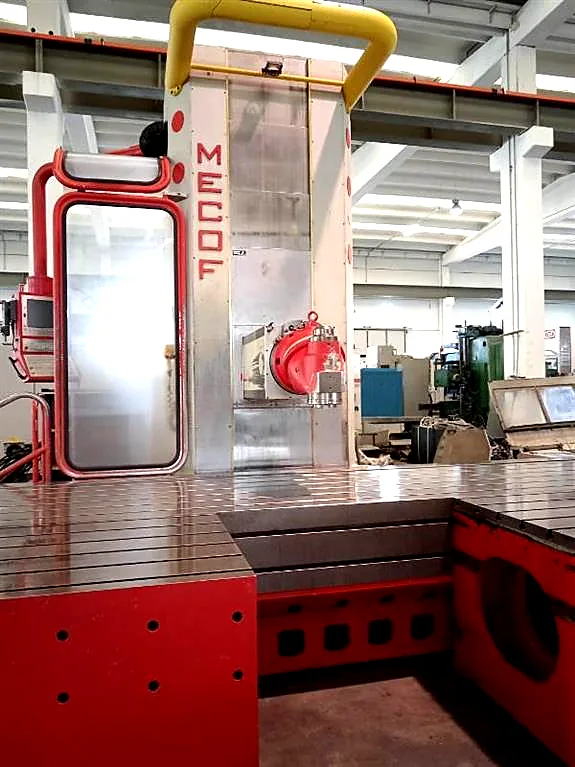

CNC Bohrwerk und Plattenbohrwerk – MECOF AGILE CS 500 TNC 640
Das MECOF AGILE CS 500 TNC 640 bietet Führungskräften aus dem Maschinenbau eine leistungsstarke Lösung für präzise Bohr- und Fräsanwendungen. Mit einer beeindruckenden Bandbreite an technischen Daten und einer robusten Konstruktion erfüllt dieses Bohrwerk die anspruchsvollsten Anforderungen der Branche.
Technische Daten im Überblick:
– Spindelaufnahme: ISO 50
– Längshub: 6000 mm
– Querhub: 1250 mm
– Vertikalhub: 1700 mm
– Tischgröße: 7300×1090 + (2 CUBI 1520×1000) mm
– Spindeldrehzahl: 4000 U/min
– CNC-Modell: HEIDENHAIN iTNC 640
– Werkzeugwechsler-Kapazität: PICK UP UTENSILI 10 POSTI (5 ISO 50 – 5 HSK 50 E)
– Leistung: 30 KW SPINDEL
Das MECOF AGILE CS 500 TNC 640 bietet eine Vielzahl von Funktionen und technischen Eigenschaften, um Ihren Anforderungen gerecht zu werden. Mit einem Längshub von 6000 mm und einem Querhub von 1250 mm ermöglicht es präzise Bohr- und Fräsarbeiten an großen Werkstücken. Der Vertikalhub von 1700 mm sorgt für maximale Flexibilität und ermöglicht die Bearbeitung von Werkstücken in verschiedenen Winkeln.
Die Tischgröße beträgt beeindruckende 7300×1090 mm und wird durch zwei zusätzliche Cubi von 1520×1000 mm ergänzt. Das Bohrwerk ist mit einem leistungsstarken 30 KW Spindelmotor ausgestattet, der effiziente Schnitte gewährleistet. Mit einer maximalen Spindeldrehzahl von 4000 U/min ermöglicht das Bohrwerk schnelle und präzise Bearbeitungen.
Die CNC-Steuerung HEIDENHAIN iTNC 640 gewährleistet präzise Programmierung und einfache Bedienung. Der Werkzeugwechsler mit 10 Positionen (5 ISO 50 – 5 HSK 50 E) ermöglicht schnelle Werkzeugwechsel, um den Produktionsprozess zu optimieren.
Zum Standardumfang gehören die CNC-Steuerung HEIDENHAIN iTNC 640, der Werkzeugwechsler mit 10 Positionen, zwei Cubi, ein Späneförderer und ein elektronisches Handrad.
Das MECOF AGILE CS 500 TNC 640 ist die ideale Lösung für Führungskräfte im Maschinenbau, die Präzision, Leistung und Zuverlässigkeit benötigen. Fordern Sie noch heute ein Angebot an und erfahren Sie mehr über die vielseitigen Anwendungsmöglichkeiten dieses CNC Bohrwerks und Plattenbohrwerks von MECOF.
| Spindeldurchmesser | mm |
| x-Weg | 6000 mm |
| y-Weg | 1700 mm |
| z-Achse | 1250 mm |

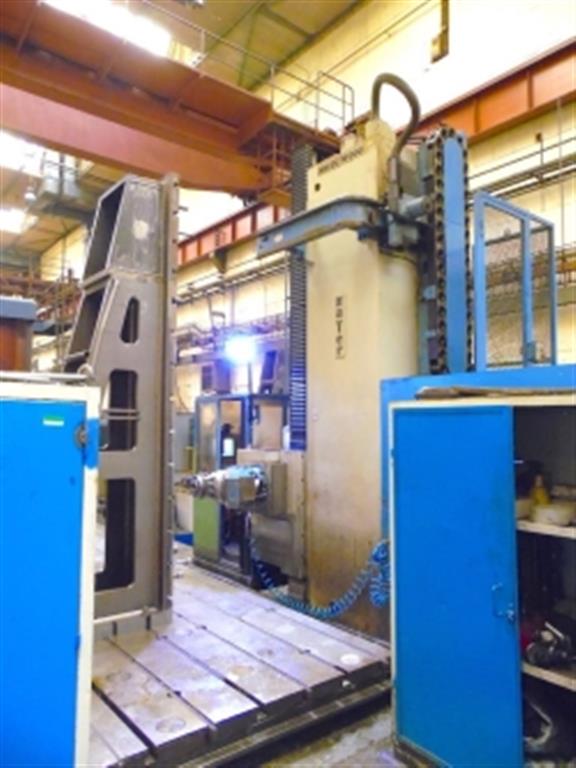

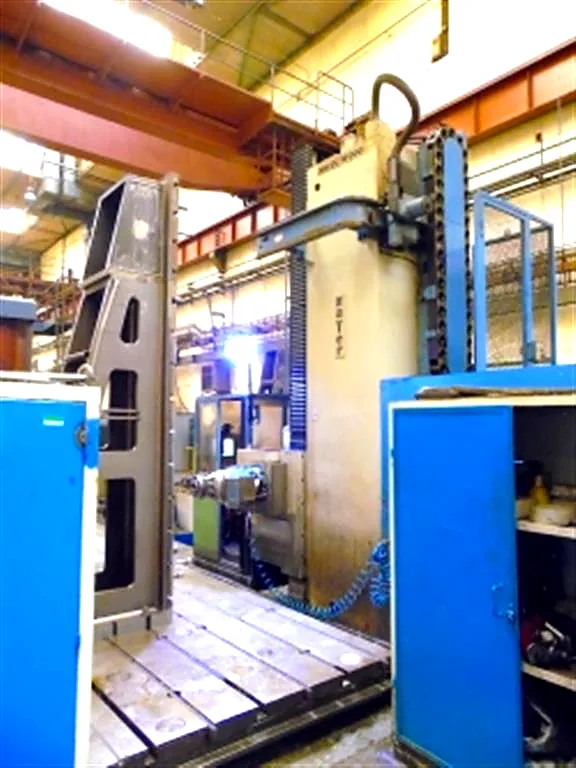

Gebrauchtes Bodenbohrwerk Zayer 30kcu 10.000
Das gebrauchte Plattenbohrwerk Zayer 30kcu 10.000 ist eine leistungsstarke CNC-Maschine mit HEIDENHAIN 530 Steuerung. Mit einem Spindeldurchmesser von 175 mm, einer Spindelverbindung ISO 50 und einer Spindelhub von 500 mm bietet dieses Modell eine präzise und effiziente Bearbeitung von Werkstücken.
Technische Daten:
Spindeldurchmesser: 175 mm
Spindelverbindung: ISO 50
Spindelhub: 500 mm
Spindeldrehzahl: 3000 U/min
RAM-Hub: 1250 mm
Längshub: 10.000 mm
Vertikaler Hub: 3000 mm
Tischabmessungen: 2000 x 1600 mm
Tischhub: 1500 mm
Eckentischindex: kontinuierlich
Tischbelastung: 15 Tonnen
Stolle-Tischgröße: 6400 x 3760 mm + 1600 x 3760 mm
Werkzeugwechsler: 40 Positionen
Automatische Kopfwechsel: 2,5° + 2,5°
Späneförderer
Baujahr: 1997 (kürzlich überholt)
Automatischer Kopfabholer
Hochdruck 20 BAR
Einsatzgebiet:
Das Plattenbohrwerk Zayer 30kcu 10.000 eignet sich ideal für Unternehmen im Maschinenbau, die hochpräzise Bearbeitungen von größeren Werkstücken benötigen. Von der Automobilindustrie bis zur Luft- und Raumfahrt bietet diese Maschine vielseitige Anwendungsmöglichkeiten.
Nutzen und Vorteile:
Präzise und effiziente Bearbeitung von Werkstücken
Hohe Leistungsfähigkeit und Zuverlässigkeit
Vielseitige Anwendungsmöglichkeiten
Aktuelle Technologie und Steuerung
Große Tisch- und Hubkapazität für verschiedene Projektanforderungen
Serviceangebot:
Machen Sie sich keine Gedanken um Details wie Prüfung von Fördermaßnahmen, Finanzierung, Montage und Schulung. Unser professionelles Team steht Ihnen zur Seite, um sicherzustellen, dass Sie das Beste aus Ihrer Investition herausholen.
Hersteller: Zayer
Mit einer langjährigen Erfahrung in der Herstellung von Bohrmaschinen steht Zayer für Qualität, Präzision und Innovation. Das Modell 30kcu 10.000 ist ein herausragendes Beispiel für ihre technologische Kompetenz und Zuverlässigkeit.
Wenn Sie auf der Suche nach einem zuverlässigen und leistungsstarken CNC-Plattenbohrwerk sind, ist das Bodenbohrwerk Zayer 30kcu 10.000 die ideale Lösung für Ihr Unternehmen. Kontaktieren Sie uns für weitere Informationen und ein individuelles Angebot.
| Spindeldurchmesser | 175 mm |
| x-Weg | 10000 mm |
| y-Weg | 3000 mm |
| z-Achse | 1500 mm |
