Lyor M
Die Rohre werden auf Prismen geklemmt. Der hydraulische Expansionshonkopf rotiert im Inneren des Bauteils.
Kategorie : Hohnmaschinen

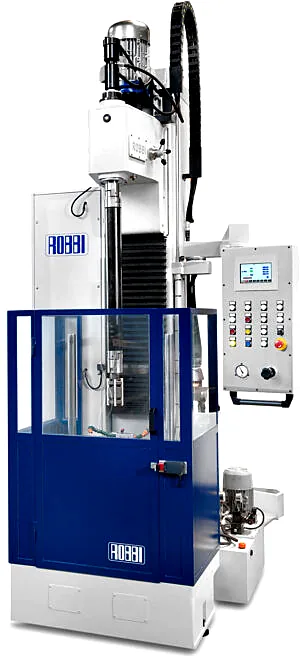

Vertikale Hohnmaschine YUM
Produktbeschreibung
Vertikale Hohnmaschine: Präzision und Effizienz für Ihre Fertigung
Unsere vertikale Hohnmaschine bietet zahlreiche Vorteile gegenüber horizontalen Systemen und ist die ideale Lösung für die präzise Bearbeitung Ihrer Werkstücke.
Hauptmerkmale:
- Verbesserte Rundheit: Durch die vertikale Ausrichtung erzielen Sie eine höhere Rundheit der Bohrungen im Vergleich zum horizontalen Honen.
- Reduzierter Kühlmittelverbrauch: Die Konstruktion minimiert den Kühlmittelabfluss, was zu einer effizienteren Nutzung und geringeren Kosten führt.
- Gleichmäßigere Durchmesser: Die vertikale Bewegung des Honwerkzeugs gewährleistet eine gleichmäßigere und präzisere Durchmesserbearbeitung.
Technische Vorteile:
- Einfache Anpassung der Endposition: Die Endlagenverstellung des Kopfes erfolgt bequem über das Bedienfeld, was die Bedienung erleichtert.
- Robuste Konstruktion: Die starken Kopfspindeln sind auf Rollschuhen gelagert, was für Stabilität und Langlebigkeit sorgt.
- Präzise vertikale Bewegung: Ein Kugelumlaufsystem steuert die vertikale Bewegung des Honwerkzeugs für höchste Präzision.
- Effizientes Abrichten: Das hydraulische System ermöglicht ein sofortiges und gleichmäßiges Abrichten der Honsteine, was die Bearbeitungszeit verkürzt.
- Schneller Materialabtrag: Die Maschine entfernt schnell und effizient größere Materialmengen, ohne die engen Toleranzen und die Präzision zu beeinträchtigen.
- Optimiertes Kühlsystem: Ein zentrales Kühlsystem mit der Möglichkeit zur Integration von Reinigungs- und Kühlsystemen sorgt für eine konstante Werkzeugtemperatur und verlängert die Lebensdauer.
- Variabler Spindelbereich: Das Getriebe mit variabler Übersetzung ermöglicht eine Anpassung der Spindeldrehzahl, um das maximale Drehmoment optimal zu nutzen.
Sicherheitsmerkmale:
- Automatische Stopps bei Riemenbruch: Ein integriertes System überwacht die Integrität des Antriebsriemens und stoppt die Maschine automatisch im Falle eines Bruchs, um Schäden zu vermeiden.
Zusätzliche Funktionen:
- Geschwindigkeitsstufen: Die Maschine bietet verschiedene Geschwindigkeitsbereiche, die je nach Modell variieren, um unterschiedliche Bearbeitungsanforderungen zu erfüllen.
- Automatische Druckregelung der Honsteine: Ein automatischer Zyklus passt den Druck der Honsteine an und ermöglicht das Stoppen an voreingestellten Positionen, was besonders bei konischen oder ovalen Zylindern von Vorteil ist.
- Erkennung von Unregelmäßigkeiten: Ein System zur Überwachung der aufgenommenen Leistung erkennt Stellen mit geringerer Bearbeitung und ermöglicht so eine präzisere Fertigung.
Anwendungen:
Unsere vertikale Hohnmaschine eignet sich besonders für die Bearbeitung großer und schwerer Werkstücke, bei denen lange Bohrungen präzise gehont werden müssen. Durch die vertikale Ausrichtung wird die Handhabung erleichtert und die Stabilität während der Bearbeitung erhöht. Typische Anwendungen finden sich in der Automobil- und Luftfahrtindustrie, beispielsweise bei der Bearbeitung von Motorblöcken oder ähnlichen Komponenten.
Fazit:
Die Investition in unsere vertikale Hohnmaschine steigert die Effizienz und Präzision Ihrer Fertigungsprozesse. Profitieren Sie von einer verbesserten Produktqualität und optimierten Produktionszeiten. Kontaktieren Sie uns noch heute, um mehr über unsere Maschine zu erfahren und wie sie Ihre spezifischen Anforderungen erfüllen kann.
Zubehör
Kategorie : Hohnmaschinen

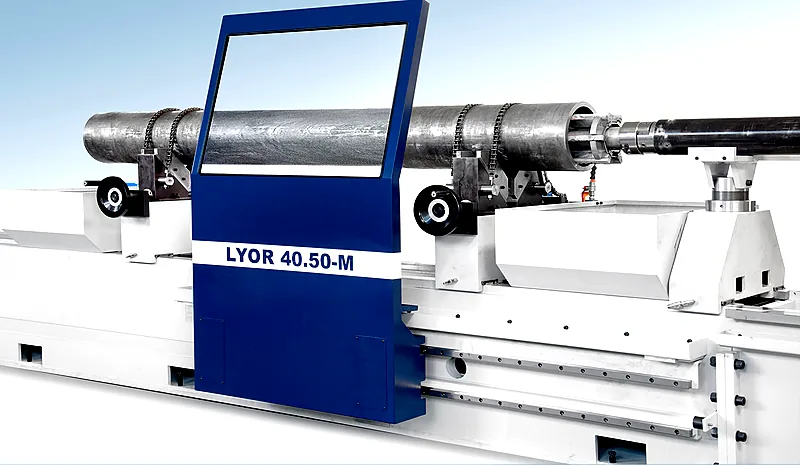

Horizontale Hohnmaschine LYOR
Produktbeschreibung
Horizontale Hohnmaschinen LYOR zeichnen sich durch ihre Steifigkeit und Leistung aus.
- Ein Hydraulikzylinder steuert die Bewegung des Hohnkopfes.
- Der drei-phasige Elektromotor wird durch einen Vektor-Inverter gesteuert und servo-belüftet, um die Spindeldrehung zu kontrollieren.
- Die Antriebstransmission erfolgt über ein Getriebe, bei dem die Zahnräder gehärtet und geschliffen sind, um hohes Drehmoment und Materialabtrag zu gewährleisten.
- Die Programmierung ist dank des Touchscreens sehr einfach.
- Die Anzeige aller Arbeitsdaten ermöglicht es dem Bediener, den Arbeitszyklus zu überwachen.
2 Versionen für optimale Ergebnisse
Lyor S – Version mit 2 Spindeln
Neben der Honkopfspindel mit der Honsteinhydraulik dreht eine zweite Spindel in die entgegengesetzte Richtung zum Honkopf.
Vorteile des kontra-rotierenden Bauteils
Das kontra-rotierende Bauteil bietet mehrere signifikante Vorteile, insbesondere wenn es gegen die Drehung des Hohnwerkzeugs arbeitet. Dazu gehören:
- Verbesserte Rundheit und Geradheit: Die Gegenrotation sorgt für eine höhere Präzision und verbessert somit die Rundheit und Geradheit des Bohrlochs.
- Steigerung der Produktivität: Besonders bei Bauteilen mit kleinen Durchmessern erhöht diese Funktion die Produktivität, indem sie die Bearbeitungszeit verkürzt.
- Gleichmäßige Verteilung des Hohnöls: Das Hohnöl wird gleichmäßig und konstant im gesamten Bauteil verteilt, was die Wärmeableitung verbessert. Im Gegensatz dazu konzentrieren sich bei Maschinen ohne Rotation die Wärme und das Hohnöl auf den oberen Teil des Bauteils, wo weniger Hohnöl vorhanden ist.
Spezifikation M S Bett aus normalisiertem elektroschweißtem Stahl mit übergroßen Führungen aus hochfestem Stahl X X Führungen des Kopfes mit Antifriktionsmaterial beschichtet X X Kopf aus normalisiertem elektroschweißtem Stahl X Arbeitskopf und beweglicher Kopf aus normalisiertem elektroschweißtem Stahl X Getriebe ist ölgeschmiert. Das Getriebe ermöglicht eine höhere Kupplung bei niedrigen Drehzahlen X X Motoren für die Spindel des beweglichen Kopfes und Arbeitskopf-Spindel sind variabel mit Vektor-Inverter X X Manuelle Klemmprismen X Hydraulische Klemmvorrichtung mit selbstzentrierendem Backenfutter X Hydraulisches Expansionssystem mit infinitesimaler Druckregelung der Schleifsteinbelastung X X Kühlinstallation mit Pumpe und Tank, mit der Möglichkeit, ein Reinigungssystem zu installieren X X Elektrische und elektronische Komponenten sind in einem elektrischen Schrank mit Schutzart IP 55 untergebracht X X Steuerungspanel enthält alle Tasten X X PLC ermöglicht den Betrieb sowohl im automatischen als auch im manuellen Modus X X Hydraulische Powerpack ist von der Maschine getrennt X X Standardausstattung
Spezifikation M S Paar von Prismen zur Rohrklemmung X Selbstzentrierendes Backenfutter mit hydraulischer Rohrklemmung X 1 Stütze für die Erweiterung des Hohnkopfes X X 1 fahrbare Stütze für die Erweiterung des Hohnkopfes bei Maschinen mit einer Hohnhublänge größer als 4 Meter X X Zubehör
