***Kurzfristig verfügbare Lagermaschine zum Sondernettopreis mit Förderung***

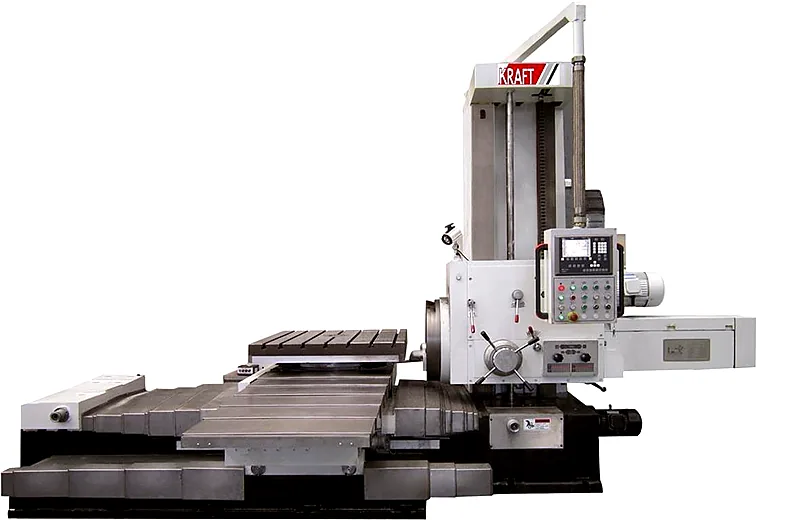

Klassisch konzipierte Horizontalbohr- und Fräsmaschine mit feststehendem Ständer, quer verfahrbarem Tisch, vertikal verfahrbarem Spindelstock und ausfahrbarer Arbeitsspindel. Die Maschine ist am effektivsten einsetzbar in Einzelteil- oder Kleinserienbearbeitung. Das Bohrwerk ist geeignet zur Bearbeitung aller zerspanbaren Materialien, einschliesslich Gusseisen, mit allen verfügbaren Schneidwerkzeugen, einschliesslich Werkzeugen mit keramischen Schneiden.
Diese konventionelle Bohr- und Fräsmaschine ist speziell entworfen für die präzise Bearbeitung kubischer Werkstücke.
HAUPTMERKMALE DES TISCHBOHRWERKS:
> Kompakte, steife Guseisenkonstruktion
> Gehartete Fuhrungsbahnen
> Teleskopverkleidungen fur Langs- und Querfuhrungsbahnen
> Gewichtsausgleich fur Spindelstock
> Hohes maximales Werkstückgewicht von bis zu 10t
> Spindellagerung in hochprazisen spielfrei eingestellten Walzlagern
> Bohrspindel von 130mm Durchmesser, ausfahrbar 900 (W-Achse)
> Spindeldrehzahl innerhalb von 4 Getriebestufen stufenlos verstellbar
> Automatische Werkzeugklemmung
> Automatische Schmierung der Führungsbahnen
> Alle Bewegungen steuerbar vom der zentralen Bedientafel
> Optionale Moglichkeit der Installation von Positionsanzeigen fur die Achsen X, Y, Z, W
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach! Natürlich können wir auch die Lieferung frei Haus inkl. Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung organisieren.
| Modell | HBM-130XL |
|---|---|
| Spindeldurchmesser | 130 mm |
| x-Weg | 2000 mm |
| y-Weg | 1800 mm |
| z-Weg | (ohne Gegenhalter) 2000 mm |
| U-Achse | 250 mm |
| W-Achse (Spindel längs) | 900 mm |
| Drehmoment an der Spindel | 3136 Nm |
| B-Achse (Tisch) | 360×1 ° |
| Eilgangsgeschwindigkeit | X/Y/Z/W: 2500 mm/min |
| Tischbelastung | 10 t |
| Tischgröße | 1800 x 1600 mm |
| T-Nuten | 11 Stk. |
| T-Nuten – Breite | 28 mm |
| Getriebestufen | 4 Stk. |
| Spindeldrehzahl | 4-800 1/min |
| Spindelkonus | 50 ISO |
| Planschieber | Drehmoment: 4900 Nm |
| Planschieber | 2.5-125 1/min |
| Planschieber | Umdrehung stufenlos einstellbar |
| Planschieber | Ø:750 mm |
| Maschinengewicht ca. | 29300 kg |
| Hauptmotor | 15 kW |
| Maschinengröße (LxBxH) | 7030x4665x3800 mm |
Fabrikneues, sofort verfügbares, vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung HEIDENHAIN TNC620 (MC1620) und umfangreichem Zubehör
Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.
Weitere Daten können Sie den Anlagen entnehmen.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Montage und Service durch qualifiziertes Fachpersonal möglich.
Abb. ähnlich
| x-Weg | 1050 mm |
| y-Weg | 600 mm |
| z-Weg | 530 mm |
| Tischgröße | 1100×600 mm |
| T-Nuten | 18×5 (Breite x Anz.) mm |
| max. Tischbelastung | 800 kg |
| Abstand Spindelmitte bis Tisch | 100-600 mm |
| Eilgang in X-Y-Z Achse | 48/48/48 m |
| Fräsvorschubbereich | 1-12.000 mm/min |
| Spindeldrehzahl | 10.000 1/min |
| Spindelaufnahme | 40 BT (opt. SK) |
| Spindelmotor | 10 (Riemen) kW |
| Werkzeugwechsler | 30 fach |
| max. Werkzeuggewicht | 7 kg |
| Werkzeugdurchmesser | 89 (voll)/125 (leer) mm |
| Werkzeuglänge max. | 250 mm |
| Abmessungen L x B x H | 2780x2500x2810 mm |
| Maschinengewicht ca. | 7,1 t |
Fabrikneues, sofort verfügbares, vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung MANUAL GUIDE i FUNCTION + 10.4″ LCD MONITOR.
Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.
Weitere Daten können Sie den Anlagen entnehmen.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach!
Montage und Service durch qualifiziertes Fachpersonal möglich.
| x-Weg | 850 mm |
| y-Weg | 600 mm |
| z-Weg | 530 mm |
| Tischgröße | 950×600 mm |
| T-Nuten | 18×5 (Breite x Anz.) mm |
| max. Tischbelastung | 800 kg |
| Abstand Spindelmitte bis Tisch | 100-600 mm |
| Eilgang in X-Y-Z Achse | 48/48/48 m |
| Fräsvorschubbereich | 1-12.000 mm/min |
| Spindeldrehzahl | 8000 1/min |
| Spindelaufnahme | 40 BT |
| Spindelmotor | 15 kW |
| Positioniergenauigkeit | mm |
| Wiederholgenauigkeit | mm |
| Werkzeugwechsler | 24 fach |
| max. Werkzeuggewicht | 7 kg |
| Werkzeugdurchmesser | 89 (voll)/125 (leer) mm |
| Werkzeuglänge max. | 250 mm |
| Abmessungen L x B x H | 2870x2200x2810 mm |
| Maschinengewicht ca. | 6,3 t |
Unbenutztes Horizontal-Bearbeitungszentrum mit Teile-Gewährleistung und Siemens 840D Steuerung und vielen Extras (optional mit Getriebe von ZF für mehr Drehmoment):
SPEZIFIKATIONEN
Wege
Verfahrweg, X/Y/Z mm 1000/850/950
Spindelmitte zu Palettenfläche mm 100-950
Spindelnase zur Palettenmitte mm 150-1100
Palette
Palettengröße mm 630×630
Maximum Werkstück mm Ø 1000
Maximale Palettenlast kg 1000
Maximale Höhe des Werkstücks mm 1000
Konfiguration der Palettenoberfläche mm 24-M16 Teilung 125
Palettenindexierung 0.001°
Spindel
Spindel Max. Drehzahl RPM 6000
Niedrige/hohe Gangabweichung RPM –
Spindel Max. Drehmoment (Standard) N-m 165
Spindelkonus #NR. 50 DIN 69871
Spindellager-Id mm 100
Spindel Übertragung Gürtel Typ
Vorschubgeschwindigkeit
Max. X/Y/Z-Geschwindigkeit mm/min 32000
Vorschubgeschwindigkeit mm/min 1-10000
Job-Vorschubgeschwindigkeit mm/min 1260
Automatischer Werkzeugwechsel (ATC)
Typ des Werkzeugschaftes # NR. 50 DIN 69871
Werkzeugkapazität einer von zwei 90
Max. Werkzeugdurchmesser (ohne angrenzendes Werkzeug) mm 115(230)
Max. Werkzeuglänge mm 450
Max. Werkzeuggewicht kg 20
ATC-Wechselzeit ( T bis T ) sec. 5
Methode der Werkzeugauswahl feste Adresse
Automatischer Palettenwechsler (APC)
Anzahl der Paletten einer von zwei 2
Typ des Palettenwechsels Rotierender Typ
Zeit für APC sec. 18
Controller-System
Siemens 840D SL – NCU-710
Motor
Spindelmotor, Leistung KW 22/26
Spindelmotor N.m 165
X/Y/Z/B-Achse Motor KW 7 / 7 / 7 / 3
Motor, hydraulisches System KW 2.2
Motor, Kühlmittelpumpensystem KW 1.6
Stromversorgung
Leistungsbedarf KVA 42
Kapazität des Öl-/Kühlmitteltanks
Kapazität, hydraulisches System L 60
Kapazität, Schmierungssystem L 4
Kapazität, Kühlmittelsystem L 800
Mechanische Spezifikationen
Höhe mm 3362
Bodenfläche mm 5966×3570
Gewicht kg 23000
Zubehör
1. SIEMENS 840D SL – NCU-710
2. Spindeldrehzahl 6000RPM. Ohne ZF-Getriebe.
3. Spindel-Öl-Kühlsystem
4. Palette 0,001 ° Abteilung
5. Paletten-T-Nut
6. Kühlmittel durch die Spindel (CTS 42 BAR)
7. Schienengebundenes Spänefördersystem
8. Chip-Wagen
9. Eingebauter Späneförderer
10. Überkopf-Spänewaschanlage
11. Skimmer (Öl-Kühlmittel-Abscheider)
12. Sicherheitsschalter Vordertür / Seitentür
13. Renishaw RMP-60
14. Werkzeuglänge Renishaw NC4
15. Shopmill-Lizenz
16. Shopmill-Option (Echtzeitsimulation)
17. Option Shopmill (Restmaterialbearbeitung)
18. Kapazität der Werkzeuglagerung 90T
19. M30 Automatisches Ausschaltsystem
20. Arbeitslicht (Beleuchtung)
21. Warnleuchte
22. Elektrische Kabinen-Klimaanlage
23. Ölnebelabscheider-Einheit
24. CE-Elektrik
| x-Weg | 1000 mm |
| y-Weg | 850 mm |
| z-Weg | 950 mm |
| Werkstückabmessungen max. | Ø1000 mm |
| B-Achse (Tisch) | 0.001 Grad |
| Tischgröße | 630×630 mm |
| Tischbelastung | 1000 kg |
| Spindelmotor | 22/26 kW |
| Spindelnase | 50 ISO |
| Spindeldrehzahlen | 6000 1/min |
| Werkzeuganzahl | 90 Stk. |
| Werkzeugdurchmesser | 115 mm |
| Werkzeuglänge – max. | 450 mm |
| Werkzeuggewicht max. | 20 kg |
| Fräsvorschübe | 10000 mm/min |
| Eilgangsgeschwindigkeit | 32 m/min |
| Maschinengröße (LxBxH) | 5966×3570 mm |
| Maschinengewicht ca. | 23 t |
Fabrikneue Radialbohrmaschine mit folgenden Eigenschaften:
Stabile Gusskonstruktion
– Modernes Design
– Geräuscharmer Lauf
– Übersichtliche und logisch aufgebaute Bedienelemente erlauben einfache Bedienung
– Hydr. geschaltetes Drehzahl- und Vorschubgetriebe mit Vorwahl
– Hydr. Klemmung für Ausleger, Säule und Bohrkopf
– Motorische Höhenverstellung des Auslegers
– Gehärtete und geschliffene Zahnräder
– Gehärtete und geschliffene Führungsbahnen
– Gewindebohreinrichtung
– Bohrtiefenbegrenzung
– Vorschub-Überlastungskupplung
Zahlung: 100% vor Verladung
Gewährleistung: 12 Monate auf die Maschinenteile
| Modell | RB 100 | RB 120 |
|---|---|---|
| Bohrleistung in Stahl (Durchmesser) | 100 mm | 125 mm |
| Ausladung | 3150 mm | 4000 mm |
| Abstand Spindelmitte bis Grundplatte | 2500 mm | 2500 mm |
| Abstand Spindelmitte bis Tisch | min. 750 mm | |
| Spindelhub | 500 mm | 560 mm |
| Distanz zw. Spindel und Säule, max. | 3150 mm | 4000 mm |
| Distanz zw. Spindel und Säule, min. | 570 mm | 600 mm |
| Spindelaufnahme MK | 6 MK | Metrisch 80 |
| Spindeldrehzahlen | 8-1000 U/min | 6-800 U/min |
| Getriebestufen | 22 | |
| Vorschubbereich | 0.06-3.2 mm/min | |
| Würfeltisch | 800×1250 mm | |
| Antriebsleistung | 15 kW | 18,5 kW |
| Maschinengewicht ca. | 20000 kg | 28500 kg |
| Maschinengröße (LxBxH) | 4780x1630x4720 mm | 5817x2150x5120 mm |
!!!Der angezeigte Sonderpreis bezieht sich auf die RB 50 mit Touchpanel, ohne Sonderzubehör und ist nur 3 Wochen gültig!!!
Fabrikneue Radialbohrmaschine mit folgenden Eigenschaften:
Stabile Gusskonstruktion
– Modernes Design
– Geräuscharmer Lauf
– Übersichtliche und logisch aufgebaute Bedienelemente erlauben einfache Bedienung
– Hydr. geschaltetes Drehzahl- und Vorschubgetriebe mit Vorwahl
– Hydr. Klemmung für Ausleger, Säule und Bohrkopf
– Motorische Höhenverstellung des Auslegers
– Gehärtete und geschliffene Zahnräder
– Gehärtete und geschliffene Führungsbahnen
– Gewindebohreinrichtung
– Bohrtiefenbegrenzung
– Vorschub-Überlastungskupplung
Zahlung: 100% vor Verladung
Gewährleistung: 12 Monate auf die Maschinenteile
| Modell | RB 50 | RB 63 | RB 80 |
|---|---|---|---|
| Bohrleistung in Stahl (Durchmesser) | 50 mm | 63 mm | 80 mm |
| Ausladung | 1600 mm | 2000 mm | 2500 mm |
| Werkstückhöhe – max. | 1220 mm | 1600 mm | 2000 mm |
| Distanz zw. Spindel und Säule, max. | 1600 mm | 2000 mm | 2500 mm |
| Distanz zw. Spindel und Säule, min. | 350 mm | 400 mm | 450 mm |
| Spindelaufnahme MK | 5 MK | 5 MK | 6 MK |
| Spindeldrehzahlen | 25-2000 U/min | 20-1600 U/min | 16-1250 U/min |
| Getriebestufen | 16 Stk. | ||
| Vorschubbereich | 0.04-3.20 mm/min | 0.04-3.2 mm/min | 0.04-3.2 mm/min |
| Würfeltisch | 630×500 mm | 630×800 mm | 800×1000 mm |
| Antriebsleistung | 4 kW | 5,5 kW | 7,5 kW |
| Maschinengewicht ca. | 3500 kg | 7000 kg | 11000 kg |
| Maschinengröße (LxBxH) | 2500x1070x2840 mm | 3080x1250x3291 mm | 3730x1400x4025 mm |
Fabrikneues vertikales Hochleistungs-Bearbeitungszentrum für den Werkzeug- und Formenbau mit CNC-Steuerung Siemens 828D.
Erstklassige Konstruktion.
Zukaufkomponenten nur von erstklassigen deutschen und internationalen
Herstellern.
Ausgezeichnetes Preis-Leistungsverhältnis
CE-Zertifikat vom TÜV Rheinland
Weitere Daten können Sie den Anlagen entnehmen.
| Beschreibung | VF 108 |
|---|---|
| x-Weg | 1080 mm |
| y-Weg | 600 mm |
| z-Weg | 600 mm |
| Abstand Spindelmitte bis Ständer | 630 mm |
| Abstand Spindelmitte bis Tisch | 100-700 mm |
| Tischgröße | 1280×600 mm |
| Tischbelastung | 1000 kg |
| T-Nuten (BreitexAbstandxAnzahl) | 18x100x5 mm |
| Spindelnase | HSK-A63 HSK |
| Spindeldrehzahl max. | 15000 U/min |
| Spindelmotor | 7,5/27 kW |
| Drehmoment an der Spindel | 55/100 Nm |
| Eilgang in X-Y-Z Achse | 36/36/24 m/min |
| Fräsvorschubbereich | 1-10.000 mm/min |
| Werkzeugwechsler | 24 fach |
| max. Werkzeuglänge | 300 mm |
| max. Werkzeuggewicht | 8 kg |
| max. Werkzeugdurchmesser | 80/130 mm |
| Positioniergenauigkeit | +/- 0,01 mm |
| Wiederholgenauigkeit | +/- 0,008 mm |
| Gesamtleistungsbedarf | 30 kW |
| Maschinengröße (LxBxH) | 4920x3510x2970 mm |
| Maschinengewicht ca. | 7,25 t |
Fabrikneues vertikales Hochleistungs-Bearbeitungszentrum für den Werkzeug- und Formenbau mit CNC-Steuerung FANUC 0i MF (opt. Siemens oder Heidenhain)
Ausgezeichnetes Preis-Leistungsverhältnis
CE-Zertifikat vom TÜV Rheinland
Abb. zeigt. VF 108
Gewährleistung: 12 Monate
Weitere Daten können Sie den Anlagen entnehmen.
| Beschreibung | VF 108 | |
|---|---|---|
| x-Weg | 1080 mm | |
| y-Weg | 600 mm | |
| z-Weg | 600 mm | |
| Abstand Spindelmitte bis Ständer | 630 mm | |
| Abstand Spindelmitte bis Tisch | 100-700 mm | |
| Tischgröße | 1280×600 mm | |
| Tischbelastung | 1000 kg | |
| T-Nuten (BreitexAbstandxAnzahl) | 18x100x5 mm | |
| Spindelnase | A63 HSK | |
| Spindeldrehzahl max. | 15000 U/min | |
| Spindelmotor | 7,5/27 kW | |
| Drehmoment an der Spindel | 55/100 Nm | |
| Eilgang in X-Y-Z Achse | 36/36/24 m/min | |
| Fräsvorschubbereich | 1-10.000 mm/min | |
| Werkzeugwechsler | 24 fach | |
| max. Werkzeuglänge | 300 mm | |
| max. Werkzeuggewicht | 8 kg | |
| max. Werkzeugdurchmesser | 80 mm | 130 mm |
| Positioniergenauigkeit | +/- 0,01 mm | |
| Wiederholgenauigkeit | +/- 0,008 mm | |
| Gesamtleistungsbedarf | 30 kW | |
| Maschinengröße (LxBxH) | 4920x3510x2970 mm | |
| Maschinengewicht ca. | 7,25 t |
Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung FANUC Oi MF plus.
Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:
Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) und extra stark verippt sorgen für höchste Stabilität und Steifigkeit
spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren
VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet
neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung
Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft
Neueste Maschinenkonstruktion und – design
4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar
Ausgezeichnetes Preis-Leistungsverhältnis
CE-Zertifikat vom TÜV Rheinland
Weitere Daten können Sie den Anlagen entnehmen.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| Modell | VL 1100A |
|---|---|
| x-Weg | 1100 mm |
| y-Weg | 600 mm |
| z-Weg | 600 mm |
| Tischgröße | 1280×600 mm |
| max. Tischbelastung | 1000 kg |
| Abstand Spindelmitte bis Ständer | 630 mm |
| Abstand Spindelmitte bis Tisch | 100-700 mm |
| Eilgang in X-Y-Z Achse | 36/36/30 m |
| Fräsvorschubbereich | 1-10.000 mm/min |
| Spindelgeschwindigkeit | 10.000 1/min (direkt) |
| Spindelmotor | 11/20,4 kW |
| Positioniergenauigkeit | +/- 0,010 mm |
| Wiederholgenauigkeit | +/- 0,008 mm |
| Werkzeugaufnahme | 40 BT |
| max. Werkzeugdurchmesser | 80/130 mm |
| max. Werkzeuggewicht | 8 kg |
| max. Werkzeuglänge | 300 mm |
| Abmessungen L x B x H | 4.920×3.510×2.850 mm |
| Maschinengewicht ca. | 7,25 t |
Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung Siemens 828D mit Shopmill (auch mit Fanuc).
Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:
· Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) sorgen für höchste Stabilität und Steifigkeit
· spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren
· VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet
· neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung
· Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft
· Neueste Maschinenkonstruktion und – design
· 4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar
· Ausgezeichnetes Preis-Leistungsverhältnis
· CE-Zertifikat vom TÜV Rheinland
Weitere Daten können Sie den Anlagen entnehmen.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| Modell | VL 1400 | VL 1600 |
|---|---|---|
| x-Weg | 1.400 mm | 1.600 mm |
| y-Weg | 760 mm | |
| z-Weg | 760 mm | |
| Tischgröße | 1.600×760 mm | 1800×760 mm |
| max. Tischbelastung | 1.200 kg | 1.500 kg |
| T-Nuten (BreitexAbstandxAnzahl) | 18x125x5 mm | |
| Abstand Spindelmitte bis Ständer | 780 mm | |
| Abstand Spindelmitte bis Tisch | 150-910 (opt.100-860) mm | |
| Eilgang in X-Y-Z Achse | 20/20/20 m | |
| Fräsvorschubbereich | 1-10.000 mm/min | |
| Spindelgeschwindigkeit | 10.000 (opt. 6000) 1/min | |
| Spindelmotor | 11/20,4 (opt. 15/20,4) kW | |
| Positioniergenauigkeit | +/- 0,012 mm | |
| Wiederholgenauigkeit | +/- 0,010 mm | |
| Werkzeugaufnahme | 40 (opt. 50) SK/BT | |
| max. Werkzeuggewicht | 8 (opt. 20) kg | |
| Werkzeuglänge | 300 (opt. 350) mm | |
| Werkzeugdurchmesser | 80/150 (opt. 110/200 (angrenzend leer)) mm | |
| Abmessungen L x B x H | 4500x4300x3350 mm | |
| Maschinengewicht ca. | 12 t | 13,5 t |
| Gesamtleistungsbedarf | 40 kVA |
Fabrikneues vertikales CNC-Bearbeitungszentrum mit CNC-Steuerung Siemens 828D mit Shopmill (auch mit Fanuc).
Das Bearbeitungszentrum zeichnet sich insbesondere aus durch:
· Maschinenbett, Ständer, Tisch und weitere Hauptkomponenten aus hochwertigem Guss (F-300) und extra stark verippt sorgen für höchste Stabilität und Steifigkeit
· spannungsfreie Hochpräzisions-Kugelrollspindel (SPINTECH; Taiwan) mit Doppelmutter, Genauigkeitsklasse C3, in allen 3 Achsen mit Direktantrieb über Servomotor, um eine fehlerfreie Positionierung und effektiven Vorschub zu garantieren
· VL-Baureihe ist mit Linearführungen von REXROTH oder THK, Japan, ausgestattet
· neueste CNC-Steuerungen, Achsantriebe und Hauptspindelmotor von Siemens oder Fanuc inkl. 24 Monate Gewährleistung
· Werkzeugwechslerfunktionen mechanisch oder pneumatisch, Werkzeugwechsel über Druckluft
· Neueste Maschinenkonstruktion und – design
· 4. und 5. Achse über CNC-angetriebenen Rundtisch realisierbar
· Ausgezeichnetes Preis-Leistungsverhältnis
· CE-Zertifikat vom TÜV Rheinland
Weitere Daten können Sie den Anlagen entnehmen.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.
| Modell | VL 700A | VL 1100A | VL 1100D |
|---|---|---|---|
| x-Weg | 700 mm | 1100 mm | 1100 mm |
| y-Weg | 420 mm | 600 mm | 600 mm |
| z-Weg | 500 mm | 600 mm | 600 mm |
| Tischgröße | 800×420 mm | 1280×600 mm | 1280×600 mm |
| max. Tischbelastung | 500 kg | 1000 kg | 1000 kg |
| Abstand Spindelmitte bis Ständer | 480 mm | 630 mm | 630 mm |
| Abstand Spindelmitte bis Tisch | 100-600 mm | 100-700 mm | 60-660 mm |
| Eilgang in X-Y-Z Achse | 40/40/32 m | 36/36/30 m | 36/36/30 m |
| Fräsvorschubbereich | 1-10.000 mm/min | ||
| Spindelgeschwindigkeit | 10.000 1/min (direkt) | 10.000 1/min (direkt) | 6000 1/min (direkt) |
| Spindelmotor | 11/16,5 kW | 11/20,4 kW | |
| Positioniergenauigkeit | +/- 0,010 mm | ||
| Wiederholgenauigkeit | +/- 0,008 mm | ||
| Werkzeugaufnahme | 40 BT/SK | 40 BT/SK | 50 BT/SK |
| max. Werkzeugdurchmesser | 80/130 mm | 80/130 mm | 110/220 mm |
| max. Werkzeuggewicht | 8 kg | 8 kg | 20 kg |
| max. Werkzeuglänge | 300 mm | 300 mm | 350 mm |
| Abmessungen L x B x H | 4215x3230x2700 mm | 4200x3510x2850 mm | 4200x3510x2850 mm |
| Maschinengewicht ca. | 4,5 t | 7,25 t | 7,5 t |
Klassisch konzipierte Horizontalbohr- und Frasmaschine mit feststehendem Stander, quer verfahrbarem Tisch, vertikal verfahrbarem Spindelstock und ausfahrbarer Arbeitsspindel. Die Maschine ist am effektivsten einsetzbar in Einzelteil- oder Kleinserienbearbeitung. Das Bohrwerk ist geeignet zur Bearbeitung aller zerspanbaren Materialien, einschlieslich Guseisen, mit allen verfugbaren Schneidwerkzeugen, einschlieslich Werkzeugen mit keramischen Schneiden. Diese konventionelle Bohr- und Frasmaschine ist speziell entworfen fur die prazise Bearbeitung kubischer Werkstucke.
Hauptmerkmale:
> Kompakte, steife Guseisenkonstruktion
> Gehartete Führungsbahnen
> Teleskopverkleidungen fur Längs- und Querführungsbahnen
> Kugelrollspindeln in X -, Y -, W – Achsen (Z-Achse Trapezgewindespindel)
> Gewichtsausgleich fur Spindelstock
> Zentraler stufenloser Achs-Vorschub
> Hohes maximales Werkstückgewicht bis 2,5t
> Pneumatische Klemmung des Drehtisches (B . Achse)
> Hydraulische Klemmung in den Achsen X, Y, Z
> Spindellagerung in hochprazisen spielfrei eingestellten Wälzlagern
> Bohrspindel 110mm Durchmesser, ausfahrbar 4000mm (W-Achse)
> Spindeldrehzahl innerhalb von 2 Getriebestufen stufenlos verstellbar
> Pneumatische Werkzeugklemmung
> Automatische Schmierung der Führungsbahnen
> Alle Bewegungen steuerbar von der zentralen Bedientafel
> Optionale Moglichkeit der Installation von Positionsanzeigen fur die Achsen X, Y, Z, W
> Optionale Moglichkeit der Ausrüstung der Maschine mit Steuerungssystem von Heidenhain (Version WHM 110 NCP) oder von Siemens/Fanuc
| Spindeldurchmesser | 110 mm |
| x-Weg | 1600 mm |
| y-Weg | 1000 mm |
| z-Weg | 1250 mm |
| w-Achse | Ausfahren der Spindel: 400 mm |
| B-Achse (Tisch) | 360 x 1° mm |
| Abstand Tischoberfläche/Spindelmitte | 0-1000 mm |
| Tischbelastung | 2,5 t |
| Tischgröße | 1000×800 mm |
| T-Nuten (BreitexAbstandxAnzahl) | 22H8 x 7 x 100 mm |
| Werkzeugaufnahme | 50 ISO |
| Spindeldrehzahlen – stufenlos | 2 Stufen: 20-1000 1/min |
| Arbeitsvorschub | X/Y/Z-Achse: 3-950 mm/min |
| Arbeitsvorschub | W-Achse: 3-400 mm/min |
| Eilgangsgeschwindigkeit | X/Y/Z-Achse: 2,8 m/min |
| Eilgangsgeschwindigkeit | W-Achse: 2 m/min |
| Hauptmotor | 15 kw (drehzahlgeregelt) |
| Vorschubmotoren | X/Y/Z-Achse-Servomotoren: 2,9 kW |
| Vorschubmotor | W-Achse-Servomotor: 1,3 kW |
| Abmessung L-B-H | 3.874 x 4.317×3.715 mm |
| Maschinengewicht ca. | 12 t |
| Gesamtleistungsbedarf | 20 KVA |
**CNC Bearbeitungszentrum Leadwell MCV 1500 BR**
Das CNC Bearbeitungszentrum Leadwell MCV 1500 BR mit der FANUC O-M Steuerung bietet eine präzise und effiziente Bearbeitung von Werkstücken. Mit einer Tischfläche von 1900 x 780 mm und großzügigen Verfahrwegen von 1520 x 800 x 600 mm ist dieses Bearbeitungszentrum vielseitig einsetzbar.
**Einsatzgebiet, Nutzen und Vorteile:**
Dieses Bearbeitungszentrum eignet sich ideal für den Einsatz in der metallverarbeitenden Industrie, insbesondere im Maschinenbau. Mit dem Leadwell MCV 1500 BR können präzise Fräs- und Bohrarbeiten durchgeführt werden. Die linearen Rollenführungen gewährleisten eine hohe Positionier- und Wiederholgenauigkeit. Dadurch werden qualitativ hochwertige Werkstücke produziert. Die hohe Tischbelastung von 1500 kg ermöglicht die Bearbeitung von schweren Werkstücken. Mit dem serienmäßigen Späneförderer und der Zentralkühlmittelzufuhr wird eine saubere Arbeitsumgebung und eine effiziente Späneentsorgung gewährleistet.
**Technische Daten und Ausstattung des Leadwell MCV 1500 BR, Standard:**
– CNC-Steuerung: FANUC O-M
– Tischgröße: 1900 x 780 mm
– Verfahrwege: 1520 x 800 x 600 mm
– Linearführung mit Rollen
– Abstand Spindelmitte zur Säule: 830 mm
– Abstand Spindelnase zur Tischoberfläche: 200 bis 800 mm
– Tischhöhe über dem Boden: 900 mm
– Belastungsgrenze des Tisches: 1500 kg
– Spindeltyp: mechanisch
– Spindeldrehzahl: 40 bis 4000 U/min
– Spindelkonus: #50
– Spindelmotorleistung: 11 / 15 kW
– Arbeitsvorschub (X/Y/Z): 15 / 15 / 10 m/min
– Werkzeugmagazin mit Kettentyp: 30 Plätze
– Werkzeugwechselzeit: 3,5 Sekunden
– Maximale Werkzeugdurchmesser: 125 mm
– Maximale Werkzeuglänge: 250 mm
– Maximales Werkzeuggewicht: 15 kg
– Installierte Leistung: 35 KVA
– Baujahr: 1996
– Abmessungen (L x B x H): 4000 x 4050 x 3000 mm
– Gewicht: 15.000 kg
– Mit Spänekühlung und Späneförderer
**Serviceleistungen**
Wir bieten Ihnen einen umfangreichen Service, einschließlich der Prüfung von Fördermaßnahmen, Finanzierungsoptionen, professioneller Montage und umfassender Schulungen. Unser Service erfüllt die Anforderungen von Führungskräften im Maschinenbau.
Bitte zögern Sie nicht, uns für weitere Informationen zu kontaktieren. Wir stehen Ihnen gerne zur Verfügung, um individuelle Anforderungen zu besprechen und maßgeschneiderte Lösungen anzubieten.
| x-Weg | 1520 mm |
| y-Weg | 800 mm |
| z-Weg | 600 mm |
Gebrauchte Radialbohrmaschine mit folgenden Eigenschaften:
Stabile Gusskonstruktion
– Modernes Design
– Geräuscharmer Lauf
– Übersichtliche und logisch aufgebaute Bedienelemente erlauben einfache Bedienung
– Hydr. geschaltetes Drehzahl- und Vorschubgetriebe mit Vorwahl
– Hydr. Klemmung für Ausleger, Säule und Bohrkopf
– Motorische Höhenverstellung des Auslegers
– Gehärtete und geschliffene Zahnräder
– Gehärtete und geschliffene Führungsbahnen
– Gewindebohreinrichtung
– Bohrtiefenbegrenzung
– Vorschub-Überlastungskupplung
Weitere Technische Daten und Zubehör, gemäß Anlage.
Gewährleistung: keine
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Schulung.
PS: jetzt kurze Zeit GRATIS mit 50%-Werkzeuggutschein von KENNAMETALL
| Bohrleistung in Stahl (Durchmesser) | 80 mm |
| Ausladung | 2500 mm |
| Werkstückhöhe – max. | 2000 mm |
| Distanz zw. Spindel und Säule, max. | 2500 mm |
| Distanz zw. Spindel und Säule, min. | 450 mm |
| Spindelaufnahme MK | 6 MK |
| Spindeldrehzahlen | 16-1250 U/min |
| Getriebestufen | 16 Stk. |
| Vorschubbereich | 0.04-3.2 mm/min |
| Würfeltisch | 800×1000 mm |
| Antriebsleistung | 7,5 kW |
| Maschinengewicht ca. | 11 t |
| Maschinengröße (LxBxH) | 3730x1400x4025 mm |
**CNC Bearbeitungszentrum VM1000**
Das neue 3-Achsen-Vertikalbearbeitungszentrum VM1000 von Microcut ist mit einer Heidenhain TNC620 CNC-Steuerung mit 19-Zoll-Touchscreen ausgestattet. Diese Maschine mit prismatischer Führung ermöglicht das effiziente Zerspanen von Werkstücken.
Mit einem Verfahrweg von 1000x600x600 mm können mit diesem Bearbeitungszentrum auch großvolumige Fräsoperationen durchgeführt werden.
**Einsatzgebiet, Nutzen und Vorteile:**
Dieses CNC Bearbeitungszentrum eignet sich ideal für den Einsatz in der produzierenden Industrie, insbesondere im Maschinenbau. Die robuste und stabile Gusskonstruktion aus Meehanite sorgt für eine hohe Steifigkeit und vibrationsfreie Bearbeitung. Die leistungsstarke Spindel mit einem Konus BT40 bietet eine Drehzahl von 10.000 U/min und eine Leistung von 10/15 kW. Mit dem 24-fach Werkzeugmagazin lassen sich komplexe Bearbeitungsvorgänge effizient durchführen. Die elektronische Handkurbel erleichtert Einstellungs- und Messvorgänge. Ein zusätzlicher Vorteil ist der Späneförderer, der selbst in tiefen Bohrungen einen effizienten Späneabtransport gewährleistet. Mit der 20-bar-Kühlmittelanlage wird eine optimale Kühlung und Späneentfernung erreicht. Ein weiteres Highlight ist der mitgelieferte 4. Achs-Drehtisch mit einem Durchmesser von 250 mm und eine manuelle Gegenpinole.
**Serviceleistungen**
Neben dem hochwertigen Bearbeitungszentrum bieten wir umfangreiche Serviceleistungen an, darunter die Prüfung von Fördermaßnahmen, Unterstützung bei der Finanzierung, professionelle Montage und umfassende Schulungen für Führungskräfte im Maschinenbau.
**Technische Daten und Ausstattung der VM1000, Standard**
– CNC-Steuerung: Heidenhain TNC620
– 19-Zoll-Touchscreen
– Tischgröße: 1300 x 600 mm
– Verfahrwege: 1000 x 600 x 600 mm
– Prismatische Führung
– Spindeldrehzahl: 10.000 U/min
– Spindelleistung: 10 / 15 kW
– Werkzeugmagazin mit 24 Plätzen
– Etc. (weitere technische Daten als Aufzählung)
**Ausstattung (Standard)**
– Starres Gewindeschneiden
– Reinigungspistole
– Kühlmittelzufuhr durch die Spindel mit 20 bar Druck
– Späneförderer
– 4. Achse Drehtisch Ø250mm
– Manueller Reitstock für den Drehtisch
**Maschinendaten**
– Abmessungen: 3300 x 2900 x 2800 mm (L x B x H)
– Gewicht: 5500 kg
Kontaktieren Sie uns gerne, um weitere Informationen zu erhalten. Wir freuen uns auf eine erfolgreiche Zusammenarbeit und bieten Ihnen maßgeschneiderte Lösungen für Ihre Anforderungen im Maschinenbau.
| x-Weg | 1000 mm |
| y-Weg | 600 mm |
| z-Weg | 600 mm |
Wir garantieren eine außerordentlich hohe Beratungskompetenz durch 15 Jahre Spezialisierung auf Schleif-, Dreh- und Fräsmaschinen!
