Fabrikneues Fahrständer-Bearbeitungszentrum mit CNC-Steuerung HEIDENHAIN iTNC-620, 24-fach WZ-Wechsler, Späneförderer, Rigid-Tapping, Vollumhausung uvm.
Merkmale
– Das Verfahren der Achsen erfolgt über hochpräzise Kugelrollspindeln:
– Die Führungsbahnen sind mit rollenförmigen, hochpräzisen Linearführungen ausgestattet
– Alle Führungsbahnen sind abgedeckt
– Steuerung und Motoren von Heidenhain oder Siemens
– Kleineres Stellmaß als bei einer herkömmlichen Bettfräsmaschine: spart Platz und Kosten (geringere Kosten für Fundament bzw. Aufstellung)
– Das Maschinenbett ist aus hochwertigem Eisenguss, spannungsfrei geglüht und und start verrippt für hohe Steifigkeit auch bei schwerer Zespanung
– Hohes Eigengewicht der Maschine sorgt für ein hohes Maß an Stabilität
– Die Führungsbahnen sind gehärtet und geschliffen
– Benutzerfreundliche CNC Steuerung von Heidenhain, Typ 620

Umfangreiches Sonderzubehör für mehr Produktivität

Weitere Technische Daten und Zubehör, gemäß Anlage.

Gewährleistung: 12 Monate auf die Maschine und 24 Monate auf die Steuerung

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.

CNC Steuerung Heidenhain TNC- 620 , Schwenkkopf CNC gesteuert , CNC-Rundtisch 630mm, integriert (optional) , Automat. Abschaltmechanismus M30 , Leistungsstarke Späne-Flashdüse & Pumpe , autom. Schmiersystem , Spindel-Druckluftstrahlanlage , Gewindebohren ohne Ausgleich (Rigid tapping) , Wärmetauscher für den Schaltschrank , RS-232- Schnittstelle , Werkzeugkasten mit Hilfswerkzeugen , Autom. Werkzeugwechsler 24 fach, Späneförderer – Spirale auf der Rückseite des Tisches , Austell-/Nivellierelemente , CE-Ausführung , Vollverkleidung ohne Dach (oben offen) , komplette Kühlmitteleinrichtung , Arbeitsraumbeleuchtung , Verriegelungsschalter , Alarmlicht 3-farbig , Prüfpläne , Maschinenhandbuch und Stückliste in englischer und deutscher Sprache , elektrischer Anschluss für 400V, 50 Hz, 3-Phasen ,

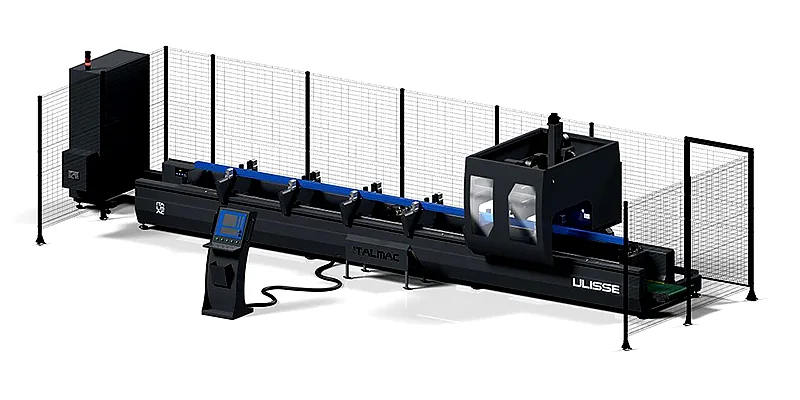

ULISSE ist ein 3- und 4-Achsen-Bearbeitungszentrum mit mobiler Säule, sehr stark und multifunktional und leicht konfigurierbar für eine breiten Palette von Anwendungen. Sie wird zum Fräsen, Bohren, Gewindeschneiden und Schneiden von Stangen aus Aluminium, Leichtmetalllegierungen und Stahl hergestellt und eignet sich auch für die Bearbeitung von Eisen und Platten aus Aluminium und Holz.
Darüber hinaus ist das Bearbeitungszentrum sehr anpassungsfähig für Anwendungen in einem breiten Spektrum von Sektoren. Die Elektrospindel mit 10 KW Leistung in S1 mit Werkzeugaufnahme ISO 30 ist auch in der Version HSK-63F erhältlich. Das automatische Werkzeuglager auf dem mobilen Kopf kann 16 Positionen aufnehmen. Die 4-Achsen-Version ist auf 30 Positionen erweiterbar.
Es ist auch möglich, die Maschine im Pendelbetrieb (in 7- und 9-m-Versionen) einzusetzen, wodurch die Produktion maximiert, der Werkstückwechsel in „gleichzeitiger“ Zeit durchgeführt und somit die Maschinenstillstandszeit auf ein Minimum reduziert wird.
Standardkonfiguration mit automatischer Positionierung mit Hilfe eines Ständers erhältlich. Auch mit unabhängiger automatischer Positionierung mittels Schraubstock erhältlich.
Die Besonderheit des Bearbeitungszentrums besteht darin, dass es eine 90°-Schneideinheit mit 500 mm Klinge zum Schneiden von Profilen mit großen Abmessungen bietet. ULISSE ist mit einem Portal ausgestattet, das nicht nur den Bediener schützt, sondern auch eine maximale Sicht in der Produktion ermöglicht und die akustischen Auswirkungen auf die Umwelt reduziert.
Ausrüstung
ü Hauptstrukturen aus elektrogeschweißtem Stahl, genormt und CNC-bearbeitet.
ü Die Achsenbewegung wird von bürstenlosen Präzisionsmotoren gesteuert.
ü Hochleistungs-Elektrospindel (6,6 kw in S1), mit HSK F63 Konusanschluss und Kühlung
ü Luftkühlung für wichtige Abtragungsoperationen sowohl beim Fräsen als auch beim Bohren
ü Automatisches Schraubstockbewegungssystem mittels einer Vorrichtung auf einem Wagen, CNC-gesteuert.
ü 8-fach Werkzeugmagazin, das auf der Rückseite des mobilen Ständers untergebracht ist.
ü Einzelner Arbeitsbereich
ü Sicherheitslaser-Fotozellensystem

Individuelle Maschinenkonfiguration nach Kundenwunsch möglich.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.

Abb. zeigt Maschine mit W-Achse und Sonderoptionen.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Werkzeugwechsler 8 optional 16 oder 30 , CNC Steuerung mit Zyklen von Italmac , Rigid tapping , Wärmeaustauscher für den Schaltschrank , Arbeitslampe , Signallampe 3-farbig , CE und Konformitätserklärung , automatisches Kühl und -Schmiersystem , Technische Dokumentation in deutscher Sprache , Spänefangschale , hydr. Werkzeugklemmung 6 Klemmvorrichtungen automatisch verfahrbar ,

Besonders geeignet für die Leichtindustrie und für die Bearbeitung von Stahl, Aluminium und Legierungen. Es verfügt über eine breite Palette von 8-, 12- und 16-kW-Elektrospindeln,Hochleistungsschraubstöcken mit automatischer Bewegung durch den Schlitten oder durch schnelles Umstellen der Ladefläche. Erhältlich in den Versionen 4, 7, 9, 11 und 13 Meter, auch mit Doppelklemmung und mit Halterungen für Winkelköpfe,die für bestimmte Prozesse angegeben sind. Der grundlegende Werkzeugwechsel umfasst 15 Positionen, kann jedoch auf
Anfrage auf bis zu 30 erweitert werden. Der bearbeitbare Abschnitt von 300 x 640 mm ermöglicht einen breiten Betrieb, um alle Anforderungen zu erfüllen. Zu den herausragenden Merkmalen von PEGASO gehören: eine 400-mm-Klinge und eine Werkzeugklinge, die mit der 500-mm-Zubehörklingenbaugruppe kombiniert werden können. PEGASO eignet sich perfekt für Branchen wie Fassaden, Bauprofile, Automobilindustrie, Lichttechnik, Eisenbahn und alle Leichtindustrien im Allgemeinen.

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.

Werkzeugwechsler 24 optional 30 , CNC Steuerung mit Zyklen von Italmac , Rigid tapping , Wärmeaustauscher für den Schaltschrank , Arbeitslampe , Signallampe 3-farbig , CE und Konformitätserklärung , automatisches Kühl und -Schmiersystem , Technische Dokumentation in deutscher Sprache , Spänefangschale , hydr. Werkzeugklemmung 6 Klemmvorrichtungen automatisch verfahrbar ,
