VU500M – Präzise 5-Achs-Portalfräsmaschine für höchste Ansprüche im Maschinenbau
Die VU500M ist eine hochmoderne 5-Achs-Portalfräsmaschine, die auf der EMO erstmals einem internationalen Fachpublikum präsentiert wird. Sie vereint maximale Bearbeitungsgenauigkeit mit hoher Dynamik und eignet sich ideal für komplexe Werkstücke im Werkzeug- und Formenbau, in der Luft- und Raumfahrttechnik sowie im allgemeinen Maschinenbau.
Leistungsstarke Technik für maximale Präzision
Ausgestattet mit der FANUC 0i-MF Plus Steuerung (5 Achsen, bis zu 4 simultan steuerbar) bietet die VU500M modernste CNC-Technologie inklusive iHMI, TCP (Tool Center Point Control) und intelligenter Spindel-Temperaturkompensation.
Verfahrwege: X 860 mm / Y 800 mm / Z 500 mm
Schwenkbereich A-Achse: +90° bis -120°
Drehbereich C-Achse: 360°

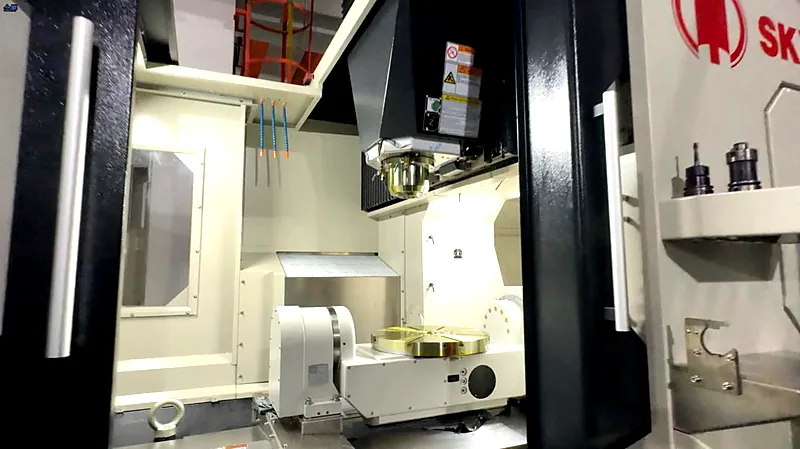

Spindel: HSK-A63, 15.000 U/min, Direktantrieb
Spindelleistung: bis 38 kW, max. Drehmoment 149 Nm
Werkzeugmagazin: 20 Plätze (Drum-Type ATC)
Belastbarkeit: 300 kg (horizontal) / 250 kg (geneigt)
Dank direkt angetriebener Hochgeschwindigkeitsspindel und hochauflösender FAGOR-Glasmaßstäbe auf allen Achsen erreicht die Maschine eine Positioniergenauigkeit von 0,006 mm und Wiederholgenauigkeit von 0,004 mm
Technische Daten – VU500M
| Position |
Einheit |
VU500M Parameter |
| Steuerung |
– |
FANUC 0i-MF Plus (5 Achsen, max. 4 simultan steuerbar) |
| Verfahrwege |
|
|
| X-Achse (Arbeitstisch) |
mm |
860 |
| Y-Achse (Schlitten) |
mm |
800 |
| Z-Achse (Spindelkopf) |
mm |
500 |
| Abstand Spindelnase–Tisch |
mm |
50–550 |
| Arbeitstisch |
|
|
| Durchmesser |
mm |
Φ500 |
| T-Nuten (Anzahl × Breite) |
mm |
8 × 12 |
| Max. Belastung |
kg |
Horizontal: 300 / geneigt: 250 |
| Drehwinkel A-Achse |
Grad |
+90º bis -120º |
| Drehwinkel C-Achse |
Grad |
360º |
| Max. Drehgeschwindigkeit A-Achse |
U/min |
22.2 |
| Max. Drehgeschwindigkeit C-Achse |
U/min |
22.2 |
| Spindel |
|
|
| Spindelaufnahme |
– |
HSK-A63 |
| Max. Spindeldrehzahl |
U/min |
15.000 (direktantrieb) |
| Spindelmotorleistung (kont./max.) |
kW |
15 / 38 |
| Max. Spindelmoment (kont./max.) |
N·m |
70 / 149 |
| X/Y/Z-Achsen |
|
|
| Eilgang |
mm/min |
30.000 |
| Vorschubgeschwindigkeit |
mm/min |
1–10.000 |
| Motorleistung (X/Y/Z) |
kW |
7 / 4 / 7 |
| Werkzeugwechsler (ATC) |
|
|
| Typ |
– |
Trommel |
| Werkzeugkapazität |
Stück |
20 |
| Max. Werkzeugdurchmesser |
mm |
Φ100 |
| Max. Werkzeuglänge |
mm |
235 |
| Max. Werkzeuggewicht |
kg |
8 |
| Genauigkeit |
|
|
| Positioniergenauigkeit (VDI/DGQ3441) |
mm |
P0.006 |
| Wiederholgenauigkeit (VDI/DGQ3441) |
mm |
Ps0.004 |
| Sonstiges |
|
|
| Luftdruck |
MPa |
0.6–0.8 |
| Wasserpumpenfördermenge |
L/min |
66 |
| Versorgungsspannung & Frequenz |
– |
3/PE, AC 380V, 50Hz |
| Leistungsbedarf |
kVA |
60 |
1FANUC 0i-MF plus absolut Typ, Typ 0 System (5 Steuerungsachsen mit max. 4 Achsen
gleichzeitiger Steuerung), 15 Zoll Farb-LCD
2 iHMI + Handbuch Guide i
3 Max. 1500, min. 400 Sätze vorausschauend
4 Datenserver (2GB)
5 Schnelle Ethernet-Karte
6 Befehl zur Indexierung der geschwenkten Arbeitsebene
7 Steuerung des Werkzeugmittelpunkts TCP
8 Interpolationstyp Geradheitsausgleich
9 Kundenspezifisches Bedienfeld
10 Starres Gewindeschneiden
11 Transformator
12 Arbeitsbereichsleuchte
13 3-Farben-Anzeigeleuchte
14 Tragbares MPG
15 Automatische Abschaltung
16 Sicherheitstürverriegelung
17 Intelligenter Spindelwärmeausgleich (FANUC-System)
18 X/Y/Z-Achse absolutes Gitternetzlineal (FAGOR)
19 A/C-Achse absolutes Rasterlineal (FAGOR)
20 HSK-A63 direkt angetriebene Spindel, 15000 U/min
21 Ölkühler für die Spindel
22 Bearbeitungsluftgebläse
23 Kühlmitteleinrichtung
24 Spindelluftabdichtung
25 Luftpistole/Wasserpistole
26 Fettschmiersystem
Weitere optionale Leistungen:
✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
