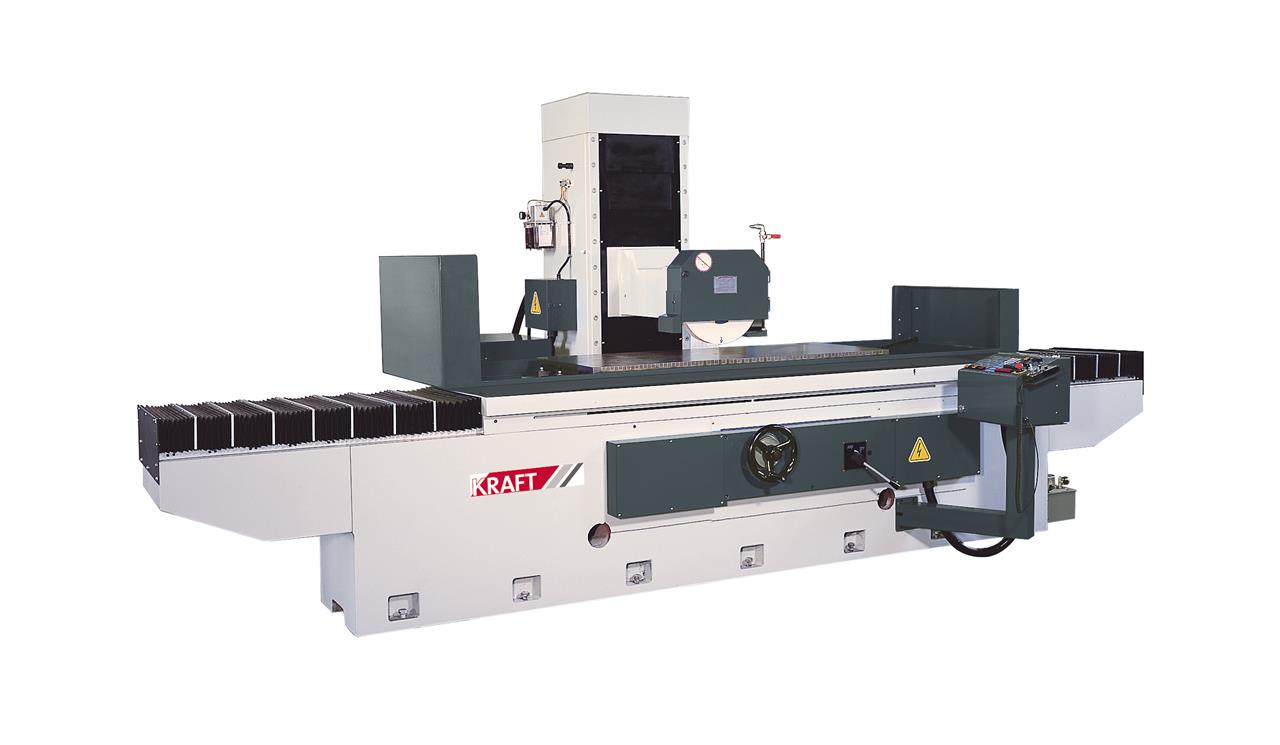

Hochpräzise Flachschleifmaschine für die Metallbearbeitung – Stabilität und Effizienz

Unsere Flachschleifmaschine für Metall bietet höchste Präzision und Langlebigkeit dank ihrer robusten Konstruktion und modernsten Technologien. Diese Maschine wurde speziell für die Metallbearbeitung entwickelt und sorgt für exakte Ergebnisse bei unterschiedlichsten Schleifprozessen.

Maschinenbett und -ständer

Die wichtigsten Teile der Flachschleifmaschine bestehen aus hochwertigem Gusseisen (FC30), das für maximale strukturelle Stabilität sorgt. Das Material wurde wärmebehandelt, um Verformungen zu vermeiden und lebenslange Genauigkeit zu gewährleisten. Die gehärteten und geschliffenen Führungsbahnen des Maschinenständers sorgen für eine hohe Präzision, während der vertikale Verfahrweg über einen Präzisions-Kugelgewindetrieb erfolgt. Das integrierte Gegengewicht garantiert herausragende Genauigkeit und Bewegungsstabilität.

Vertikalbewegung des Schleifspindelstockes

Die Vertikalbewegung des Schleifspindelstockes erfolgt über Präzisions-Linearführungen und einen brushless-Antriebsmotor, der mit einer Kugelumlaufspindel kombiniert ist. Für manuelle Einstellungen steht ein elektronisches Handrad zur Verfügung. Das integrierte Messsystem zeigt auf dem Bildschirm die Vertikalposition des Schleifspindelstockes mit einer Auflösung von 0,001 mm an, wobei der kleinste programmierbare Wert ebenfalls 0,001 mm beträgt.

Längsbewegung des Rundtisches

Auch die Längsbewegung des Rundtisches erfolgt über Präzisions-Linearführungen und einen brushless-Antriebsmotor, der eine präzise und stufenlose Verstellung ermöglicht. Die Längsposition des Rundtisches wird ebenfalls auf einem Bildschirm mit einer Auflösung von 0,001 mm angezeigt, sodass maximale Präzision gewährleistet ist.

Hochpräzisionsspindel

Die Spindel der Flachschleifmaschine ist mehrfach gelagert und sorgt für höchste Genauigkeit beim Schleifen von Metall. Das Kühlwasser wird sowohl von innen als auch von außen direkt an die Schleifsegmente herangeführt, um die Schleifstelle optimal zu kühlen. Der Frequenzumformer ermöglicht eine stufenlose Einstellung der Spindeldrehzahlen sowie eine schnelle Abbremsung des Schleifmotors.

Tisch mit hydrostatischen Führungen

Der Tisch aus Gusseisen ist mit hydrostatischen Flachführungen ausgestattet, die für eine reibungsfreie Bewegung sorgen. Der Antrieb erfolgt über einen brushless-Motor, und die Tischdrehzahlen lassen sich stufenlos von 5 bis 18 U/min regulieren.

Schmierung und Kühlmittelanlage

Das Schmieraggregat befindet sich außerhalb der Maschine und gewährleistet die automatische Schmierung aller beweglichen Elemente. Die Nassschleifeinrichtung umfasst Wasserschutzbleche, Rohre und Schlauchleitungen. Das Kühlsystem ist mit zwei Motoren ausgestattet: einer für die Schneidflüssigkeit und einer für die Spülung des Tisches. Ein Magnetstaubabscheider sorgt dafür, dass die Kühlflüssigkeit sauber bleibt und reibungslos zirkuliert.

Weitere Ausstattungsmerkmale

• Schleifzyklus: Programmierbare Zyklusphasen über das Bedienpanel.
• Vollverkleidung: Schützt effektiv vor Staub, Spritzwasser und Kühlflüssigkeit.

Profitieren Sie von unseren Serviceleistungen:

Neben attraktiven Leasing- und Mietkaufkonditionen der ABC Leasing bieten wir auch die Lieferung frei Haus inklusive Montage, Inbetriebnahme und Schulung an.

Kontaktieren Sie uns jetzt und erfahren Sie mehr über unsere Flachschleifmaschine für Metall und wie sie Ihre Schleifprozesse optimieren kann.

• Schleifscheibe
• Schleifscheibenflansch
• Schleifscheibenabzieher
• Schleifscheibenabrichter
• Auswuchtdorn
• Hydraulikaggregat
• Kühlmitteleinrichtung
• Aufstellelemente
• Maschinenwerkzeuge
• Bedienungsanleitung

Weitere optionale Leistungen:

✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
