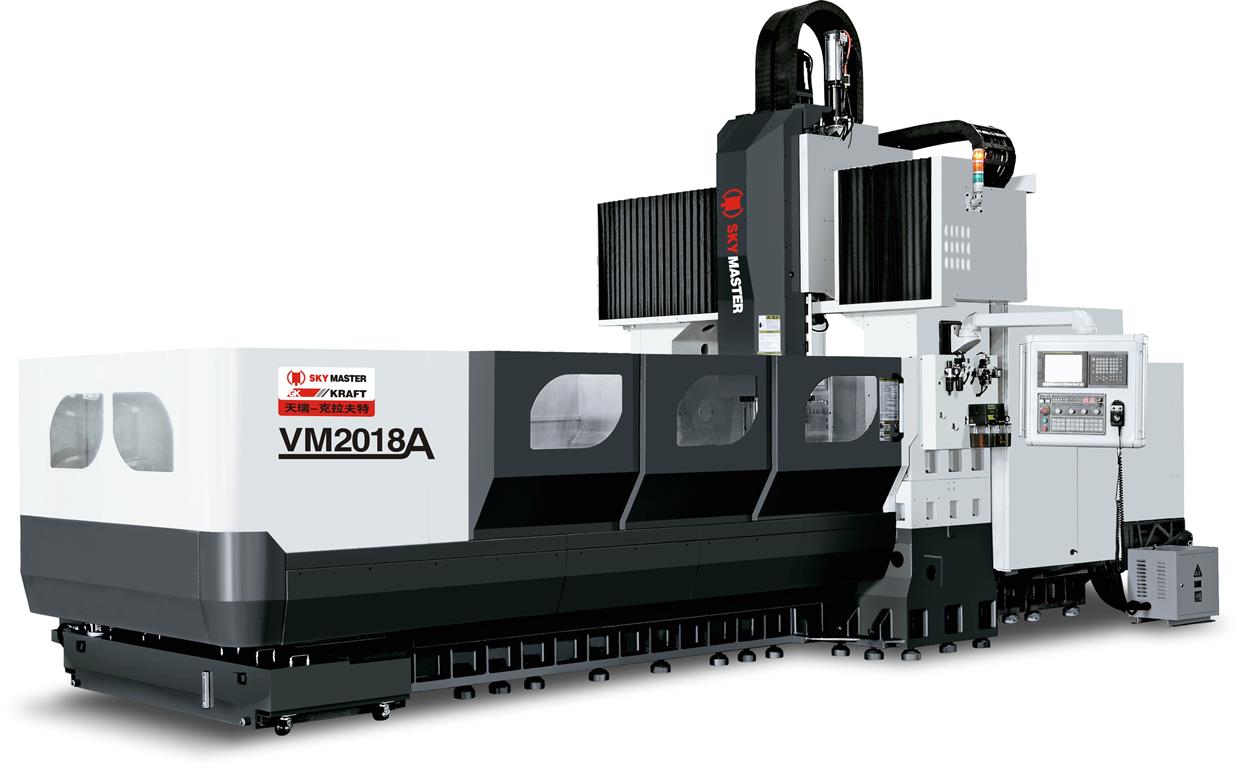

Fabrikneue CNC Portalfräsmaschine mit Siemens/Fanuc/Heidenhain Steuerungen und umfangreichen Zubehör. Auch mit verfahrbarem Portal, diversen Fräsköpfen sowie verfahrbahrer Quertraverse für noch mehr Produktivität lieferbar.
Die Maschine ist für die Ansprüche im Präzisions-Formenbau konzipiert
Alle Bauteile bestehen aus hochwertigem Grauguss und sind wärmebehandelt, um die beste strukturelle Stabilität und Positioniergenauigkeit zu gewährleisten. Die Genauigkeit orientiert sich an der aktuellen VDI-Norm.
Die Struktur der Maschine wurde mit der FEM-Analyse hinsichtlich Festigkeit und Steifigkeit optimiert
Die Standard-Maschine ist mit einer benutzerfreundlichen und wartungsarmen FANUC OI MF ausgestattet. Die Servoantriebe und -treiber sind vom entsprechenden Steuerungshersteller. Optional kann die Maschine mit HEIDENHAIN oder SIEMENS ausgestattet werden
Kraftvolles Getriebe von Barufaldi/Italien
Der Arbeitstisch der VM-Serie läuft auf 4 Linearführungen (THK Japan oder Rexroth Deutschland), um ein Höchstmaß an Stabilität zu erreichen, die Tischbelastbarkeit zu verbessern und gleichzeitig die Schnitt-Vibrationen zu reduzieren.
Der Spindelstock wird von 2-stufigen Linearführungen (THK Japan oder Rexroth Deutschland) unterstützt, eine weitere Linearführung befindet sich auf der Oberseite der Traverse um die Steifigkeit und Präzision zu verbessern.
Extrabreite und verippte Ständer und Traverse der VM-Serie erhöhen die Steifigkeit und Stabilität der Maschine
Schneller und effektiver Fräskopf-Austausch mit halbautomatischen und automatischen Austauschsystem (Option).
Verschiedene Köpfe und weiteres umfangreiches Sonderzubehör für noch mehr Produktivität
Verwendung von hochwertigen Komponenten namhafter Hersteller. Somit ist auch eine schnelle Ersatzteilversorgung gewährleistet.
Montage in klimatisierten Werkshallen
Gewährleistung: 12 Monate und 24 Monate auf die Steuerung
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen. Fragen Sie uns danach.
Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage.
Modell | VM-2018 | VM-3018 | VM-4018 |
---|---|---|---|
x-Weg | 2300 mm | 3200 mm | 4100 mm |
y-Weg | 2000 mm | ||
z-Weg | 800 mm | ||
Abstand Spindelnase und Tisch | 180~980 mm | ||
Abstand zwischen Ständern | 1840 mm | ||
Tischgröße | 2300×1600 mm | 3200×1600 mm | 4100×1600 mm |
Tischbelastung | 8 t | 10 t | 12 t |
T-Nuten (BreitexAbstandxAnzahl) | 22x180x8 mm | ||
Spindelkonus | 50 BT/SK | ||
Spindeldrehzahl | 6000 (opt.10000) 1/min | ||
Spindelmotor | 15/18,5 kW | 22/26 kW | 22/26 kW |
Spindelmotor-Drehmoment | 560/662 Nm (bei 10000 1/min: 140/165 Nm) | ||
Eilgang in X-Y-Z Achse | 20/20/15 m/min | 20/20/15 m/min | 15/20/15 m/min |
Vorschübe | 1~10000 mm/min | ||
Werkzeugwechsler | 32 -fach | ||
Werkzeuglänge max. | 350 mm | ||
Werkzeugdurchmesser | 110/225 mm | ||
Werkzeuggewicht max. | 20 kg | ||
Positioniergenauigkeit | 0,020 mm | 0,025 mm | 0,03 mm |
Wiederholgenauigkeit | 0,015 mm | 0,020 mm | 0,025 mm |
Gesamtleistungsbedarf | 60 kva | ||
Maschinenlänge | 7027 mm | 8927 mm | 10327 mm |
Maschinenbreite/-höhe | 5217×4339 mm | 5217×4339 mm | 5217×4339 mm |
Maschinengewicht ca. | 22 t | 26 t | 30 t |
Modell | VM-2018 | VM-3018 | VM-4018 |
---|---|---|---|
Werkzeugwechsler | |||
Rigid tapping | |||
CNC Steuerung | Siemens/Fanuc/Heidenhain | ||
Teil-Umhausung | |||
Technische Dokumentation in deutscher Sprache | |||
autom. Schmiersystem | |||
Maschinen-Halogenlampe | |||
Signallampe 3-farbig | |||
Späneförderer, Schanierband | |||
Späneförderer mit Spänebehälter | |||
Maschinenwerkzeuge | |||
Wasserpistole zwecks Spänespülung | |||
Spindelkühlung | |||
Getriebe | |||
Wärmeaustauscher für den Schaltschrank | |||
MPG Handrad | |||
Verankerungsbolzen u. Ausgleichselemente | |||
Kühlmitteleinrichtung |
Weitere optionale Leistungen:
✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
