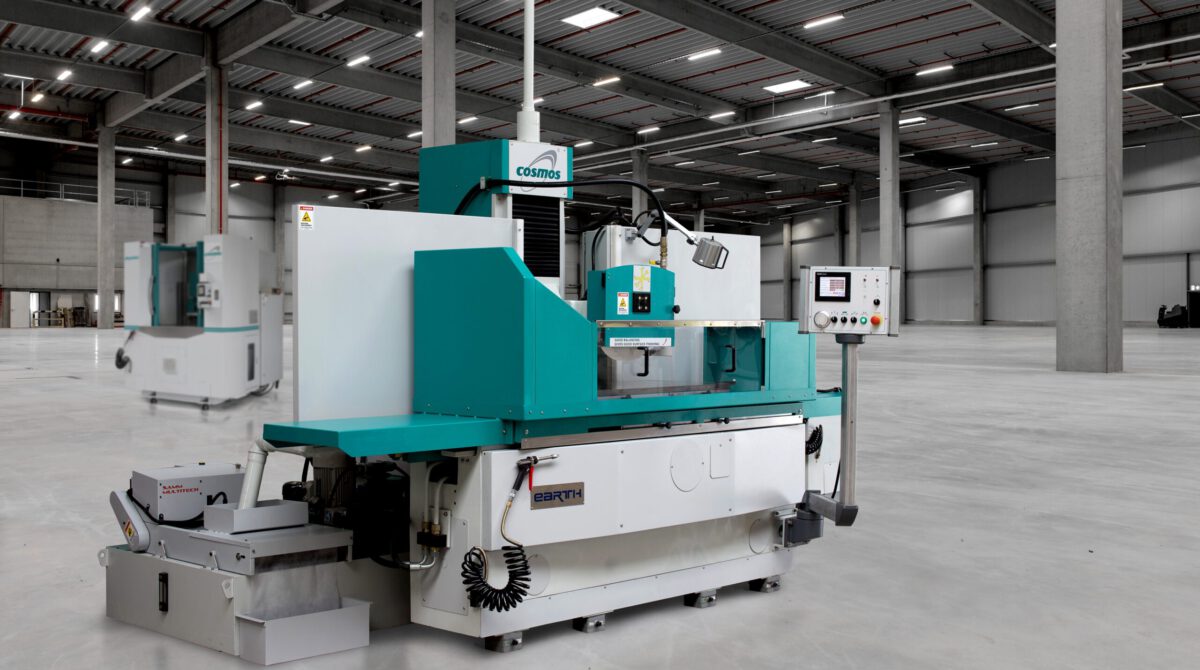

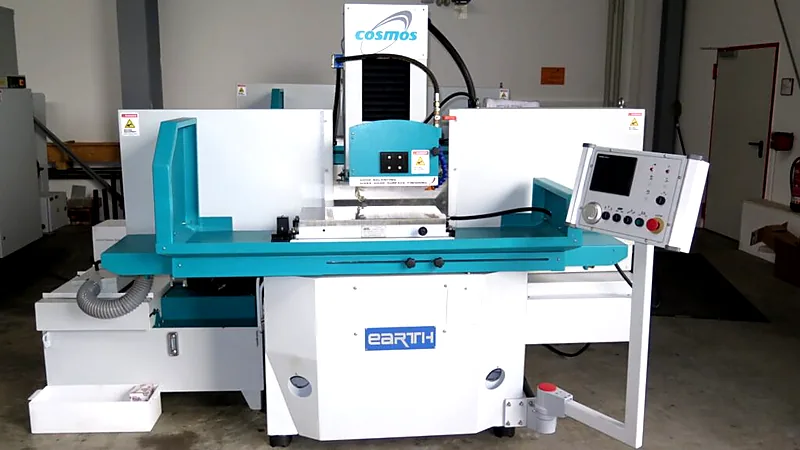

Präzisions – Flächenschleifmaschine: COSMOS E 1050-NC

Die COSMOS E 1050-NC ist eine NC-gesteuerte Präzisions-Flächenschleifmaschine mit 1000 × 500 mm Schleifbereich, 7,5 kW Schleifspindel und 600 kg Tischlast. Die Vertikalachse löst mit 1 µm auf, der Tisch fährt hydraulisch mit 1 bis 28 m/min. Damit eignet sie sich für größere Platten und Formteile, die plan und maßgenau geschliffen werden müssen.

Technische Daten

Ausstattung

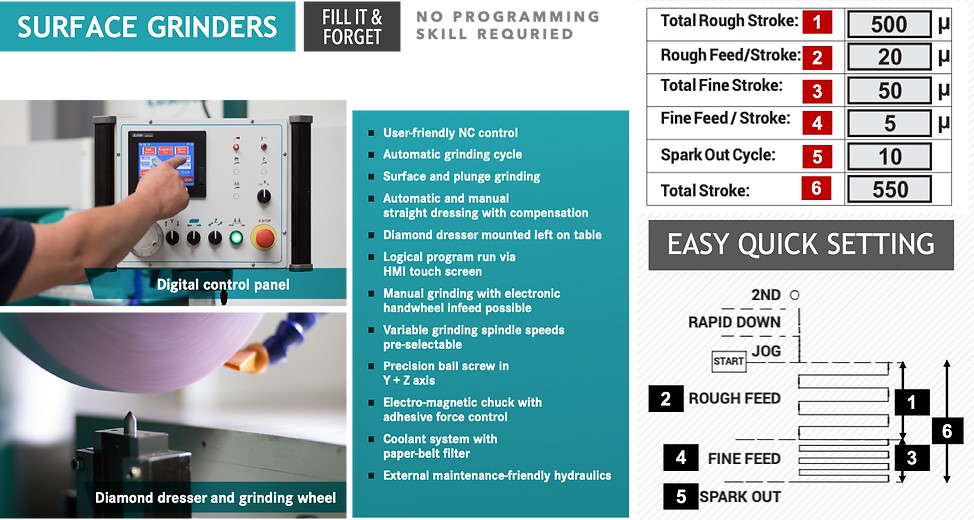

• Automatischer Schleifzyklus
• Hydraulischer Tischantrieb
• Kugelgewindetriebe und Servomotoren in Y- und Z-Achse
• Elektro-Magnetspannplatte mit regelbarer Haftkraft
• Stufenlos regelbarer Spindelantrieb
• Plan- und Einstechschleifen
• CE-Konformitätserklärung und Geometrie-Abnahme nach DIN

Einsatzgebiet

Typische Teile sind Werkzeug- und Formplatten, Führungsleisten, Spannmittel und Maschinenkomponenten bis 1000 mm Länge. Durch die 600 kg Tischlast lassen sich auch schwere Stahlteile in einer Aufspannung bearbeiten. Mit dem Einstechschleifen können Absätze und Nuten im selben Arbeitsgang entstehen.

Häufige Fragen

Wie groß darf das Werkstück sein?

Der Schleifbereich beträgt 1000 × 500 mm, die Tischlast maximal 600 kg.

Wie fein lässt sich zustellen?

Die Vertikalachse hat eine Auflösung von 1 µm. Y- und Z-Achse laufen über Servomotoren und Kugelgewindetriebe.

Wie viel Platz brauche ich?

Die Maschine misst etwa 4800 × 2600 × 2300 mm und wiegt rund 4,8 t. Planen Sie zusätzlich Platz für Bedienung und Wartung ein.

Zeigen die Bilder genau diese Maschine?

Die Abbildungen können eine baugleiche COSMOS-Maschine anderer Größe zeigen. Aktuelle Fotos der angebotenen Maschine schicken wir Ihnen gern.

Angebot anfragen

Preis, Lieferzeit und Konfiguration nennen wir Ihnen auf Anfrage. Rufen Sie uns an unter 06158/7408093 oder schreiben Sie an nr@kraft-werkzeugmaschinen.de. Kraft Werkzeugmaschinen GmbH, Stockstadt am Rhein, Mitglied im FDM e.V.

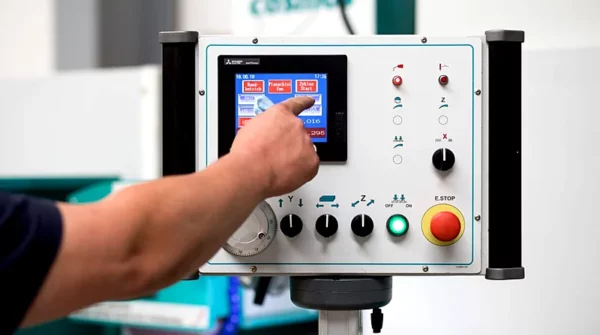

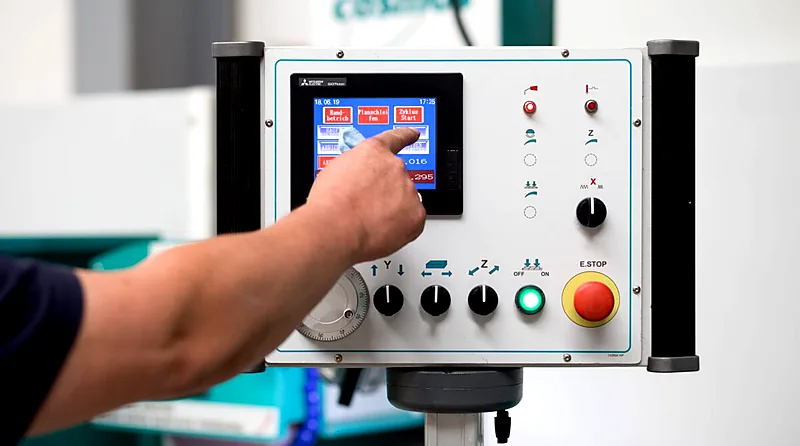

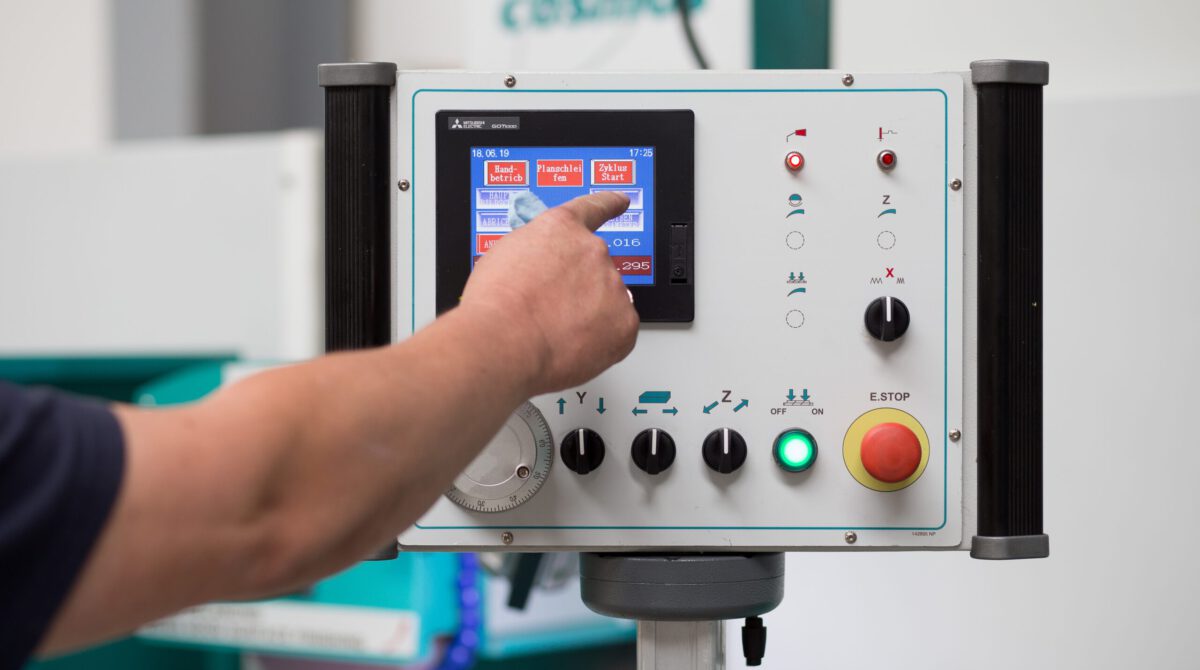

Magnetspannplatte elektrisch, tischmontierter Abrichtdiamant, Kühlmittelsystem mit Papierbandfilter, intuitiv bedienbare NC-Steuerung (4.7″ Touchscreen)
