Zyklendrehmaschine Gurutzpe A-1000 4G x 5000 m. C-Achse

GURUTZPE A-1000 4G x 5000 – CNC-Drehmaschine für Großteilebearbeitung (kurzfristig verfügbar)

Technisch leistungsstarke CNC-Drehmaschine für schwere und großdimensionierte Werkstücke

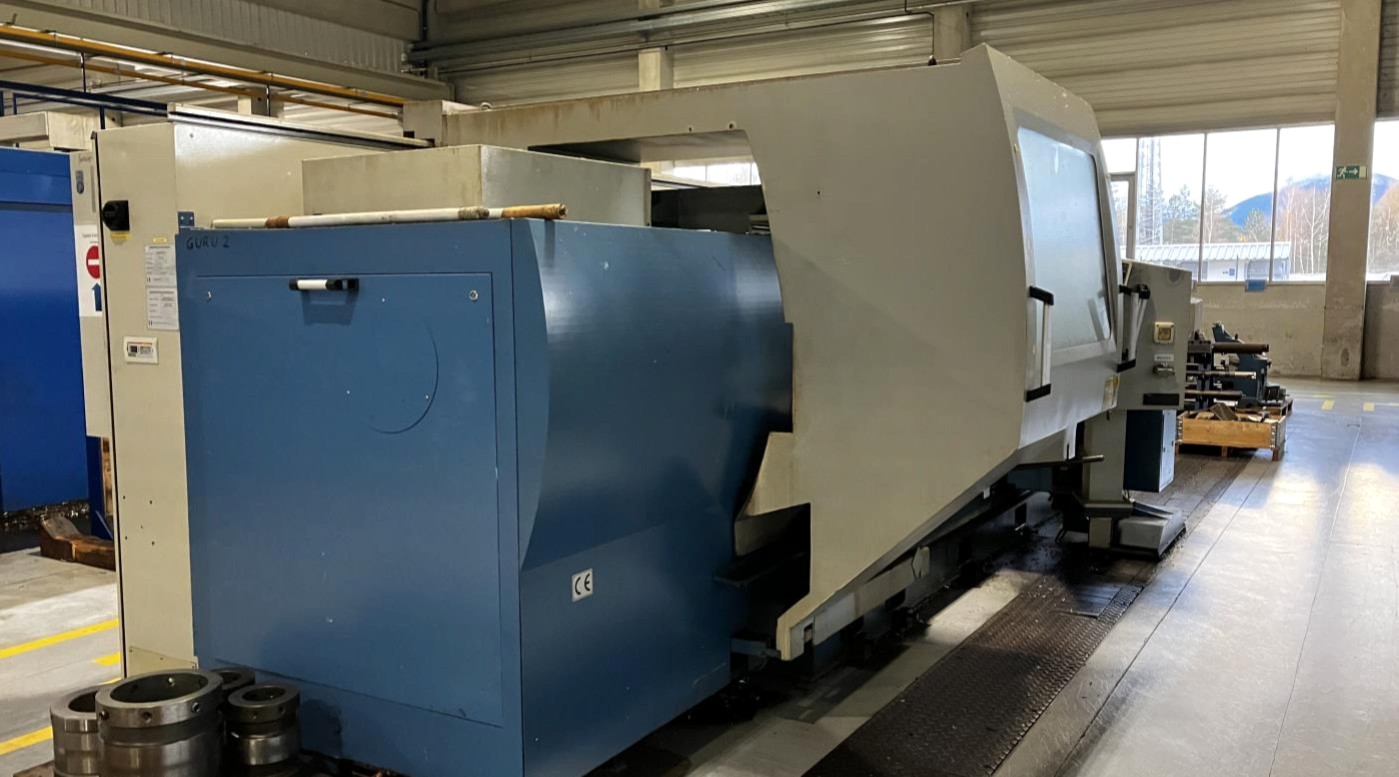

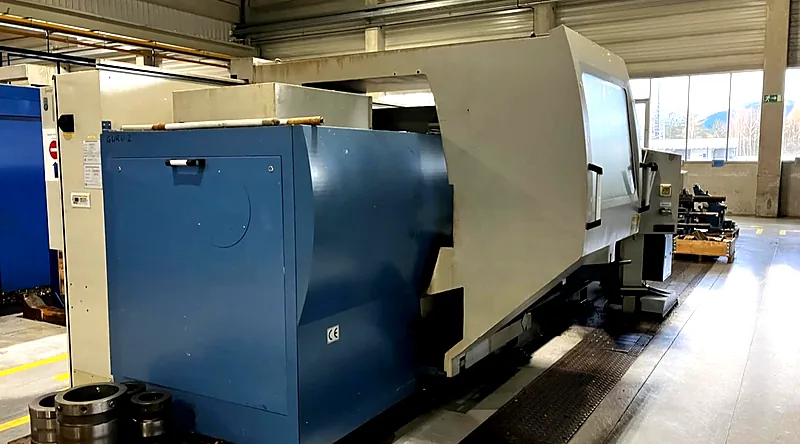

Die GURUTZPE A-1000 4G x 5000 ist eine robuste Flachbett-CNC-Drehmaschine mit Siemens SINUMERIK 840D Steuerung. Sie bietet eine Spitzenweite von 5.000 mm und eine Spitzenhöhe von 450 mm und eignet sich damit ideal für Anwendungen in der Energie-, Bahn- oder Schwerindustrie.

Technische Hauptdaten:

• Spitzenweite: 5.000 mm
• Spitzenhöhe: 450 mm
• Umlauf über Bett: 900 mm
• Umlauf über Support: 650 mm
• Reitstock: CNC-gesteuert (W-Achse), Quill Ø 140 mm
• Drehzahlbereich: 0–1.600 U/min (2 Gänge, 28/34 kW Antriebsleistung)
• Stangendurchlass: 105 mm
• Revolver: SAUTER VDI 60, 8-fach
• C-Achse und angetriebene Werkzeuge: vorhanden
• Maschinengewicht: ca. 20.000 kg

Zubehör (inklusive):

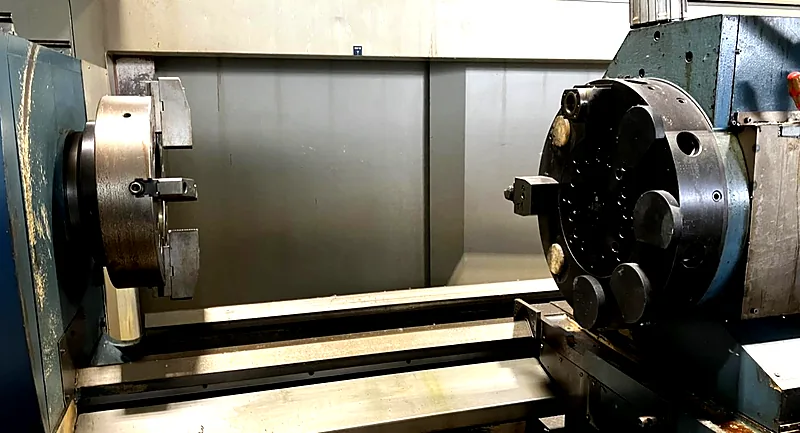

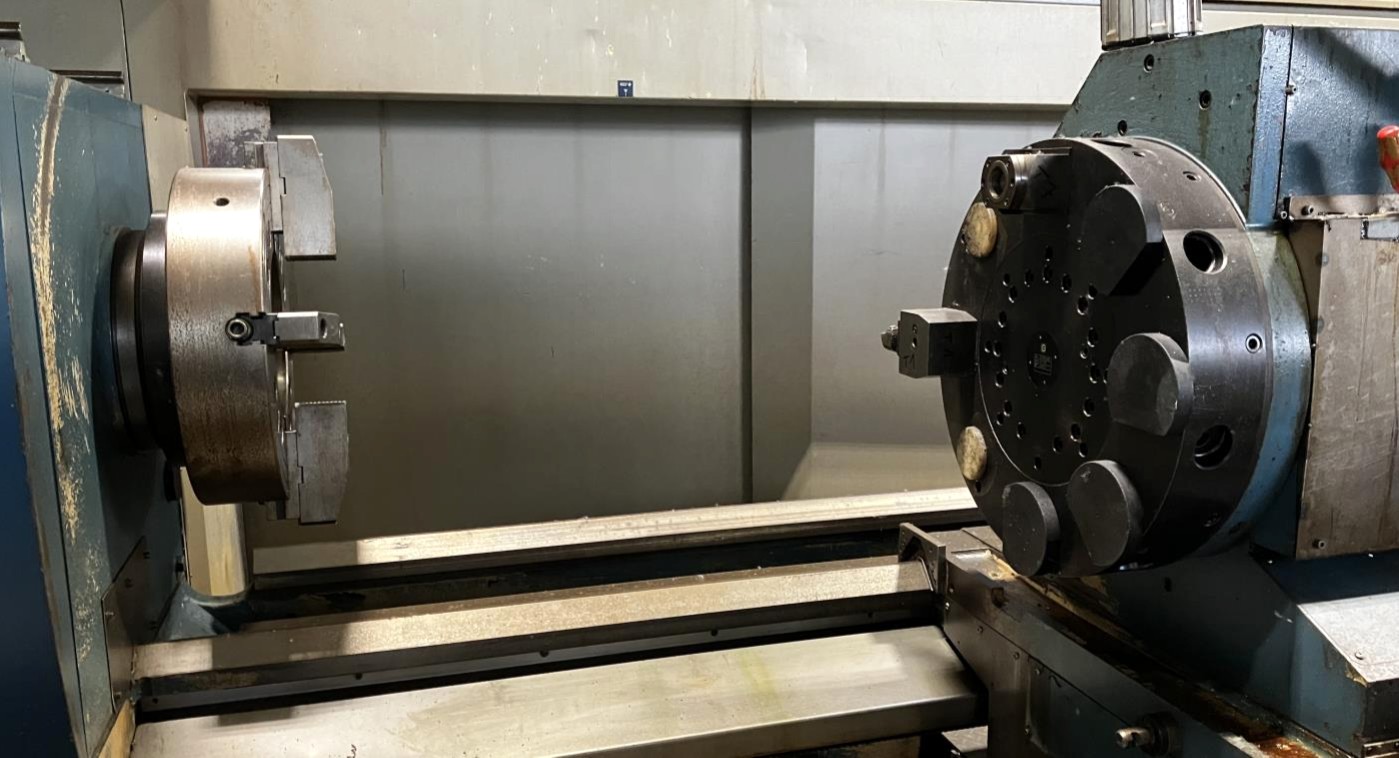

• 4-Backenfutter Ø 500 mm (mechanisch)
• 3-Backenfutter SHW Autoblock Ø 500 mm (hydraulisch)
• Hydraulische Lünette SHW SLU-5-ZS (Ø 45–310 mm)
• Feste Lünette Typ C Ø 250 mm
• CNC-gesteuerte Lünette auf separater Achse
• Steady rest mit 4-Backenfutter und 250 mm Stangendurchlass
• Späneförderer (längs)
• Bohrstangenhalter
• Klimatisierter Schaltschrank

Abmessungen:

• Maschinenmaße (LxBxH): 11.125 x 3.285 x 2.120 mm
• Gesamtanschlusswert: 58 kW

Verfügbarkeit:
Die Maschine ist kurzfristig verfügbar und eignet sich sowohl für Einzelteil- als auch Serienbearbeitung im Bereich der Großzerspanung.

👉 Jetzt anfragen – technische Beratung und Angebot auf Wunsch erhältlich.

Kapazitäten und Vorschübe:

• Spitzenhöhe: 450 mm
• Abstand zwischen Spitzen: 5.000 mm
• Verfahrweg Querschlitten (X-Achse): 530 mm
• Verfahrweg Längsschlitten (Z-Achse): 5.000 mm
  3. Führungsbahn für Schlitten: inklusive
• Max. Schwenkbereich über Bett: 900 mm
• Max. Schwenkbereich über Querschlitten: 650 mm
• Bettbreite: 970 mm
• Eilgang X/Z-Achse: 10 m/min
• C-Achse & angetriebene Werkzeuge: inklusive

Hauptspindel:

• Drehzahlbereich: 0–1.600 U/min (2-stufig)
• Hauptmotorleistung: 28 / 34 kW
• Spindeldurchlass (Pinole): 105 mm

Revolver:

• Typ: SAUTER – VDI 60
• Positionen: 8-fach

Reitstock:

• Pinolendurchmesser: 140 mm
• W-Achse (CNC-gesteuert, angetrieben): inklusive

Sonstiges:

• Gesamtanschlussleistung: 58 kW
• Maschinengewicht: ca. 20.000 kg
• Maschinenabmessungen (L x B x H): 11.125 x 3.285 x 2.120 mm

Zusatzausstattung (inklusive):

• Fronttür
• Spannfutterabdeckung
• Kompletter Rückenschutz
• 4-Backen-Spannfutter Ø 500 mm
• 3-Backen-Spannfutter SHW Autoblock Ø 500 GH
• Hydraulischer Lünitenhalter SHW Autoblock SLU-5-ZS (Kapazität Ø 45–310 mm)
• Feste Lünette „Typ C“ Ø 250 mm
• CNC-gesteuerte V-Achse zur Längsverstellung der SHW Autoblock Lünette
• 4-Backen-Spannfutter Ø 500 mm, Bohrung 250 mm
• Klimaanlage im Schaltschrank
• Längs-Späneförderer
• Halterung für Bohrstangen
