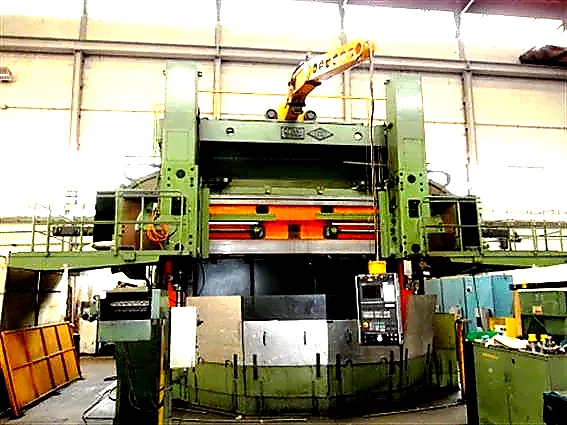

Gebrauchte CNC Karusselldrehmaschine (überholt in 2010). Maschine in einem sehr guten Zustand.

Weitere Technische Daten und Zubehör, gemäß Anlage.

Gewährleistung: keine

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach.

CNC Steuerung NUM T PLUS 2 axis ,

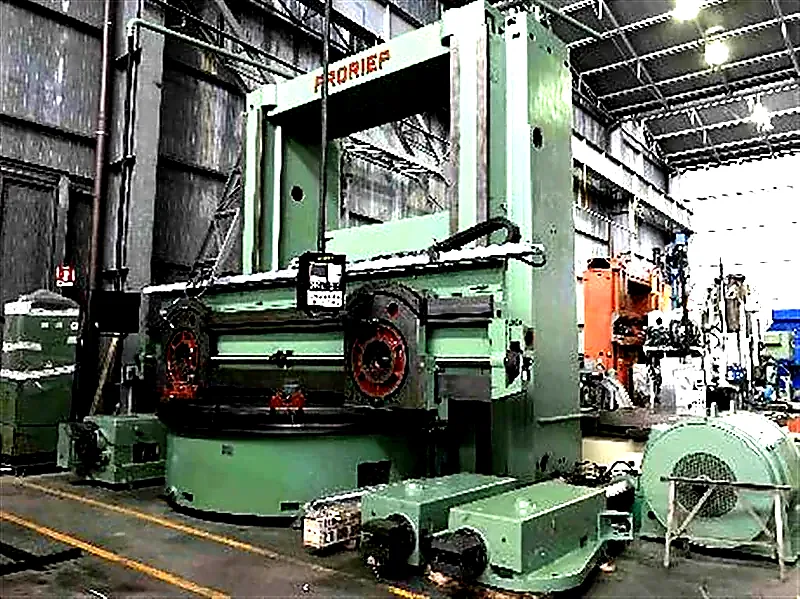

Gebrauchte Karusselldrehmaschine mit 2 Stößeln und CNC Siemens 840. Tisch ist hydrostatisch gelagert. Maschine mit einem Schleifkopf ausgestattet. CNC wurde 2002 überholt.

Weitere Informationen entnehmen Sie bitte der Anlage.

Gebrauchte CNC Karusselldrehmaschine. Wurde in 2003 überholt. Zwischenzeitlich demontiert.

Stößel 2 Stück ,

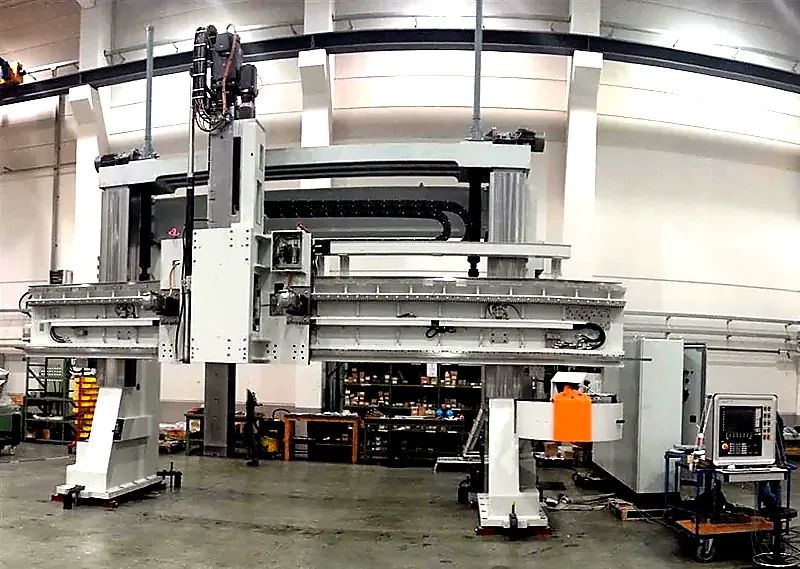

Maschine made in Germany/Austria
Technische Beschreibung:
Rechter und linker Ständer:
Die beiden Ständer werden als Schweißkonstruktion hergestellt und mit Kern-Sand gefüllt, um die Stabilität der Maschine zu erhöhen. Anschließend werden sie über Flansche am Fundament befestigt. Um den Querbalken vertikal über die Ständer zu führen, sind im vorderen und seitlichen Teil Flachbettführungen angebracht.
Gewicht pro Ständer: 14 t

Traverse:
Die Traverse ist ein Schweißgestell, welches über Flansche an den beiden Ständern befestigt wird. Sie dient zur Stabilisation der beiden Ständer und ist mit Kernsand gefüllt.
Gewicht Traverse: 4,5 t

Träger:
Der Träger ist als Schweißkonstruktion ausgeführt. Auf ihm sitzt der Antrieb zur Querbalkenverstellung.
Mittels Asynchronmotor werden über die Schneckengetriebe 2 Trapezspindeln angetrieben. Über diesen Antrieb kann der Querbalken senkrecht verstellt werden.
Gewicht Träger: 2 t

Querbalken:
Der Querbalken ist eine Schweißkonstruktion mit erhöhter Steifigkeit, welcher motorisch in der Höhe verstellbar ist (siehe Träger). Er ist mit einer Vorrichtung zur Verschleißkontrolle der Verstell-Mutter und mit einer zusätzlichen Sicherheitsmutter ausgestattet. Die Position des Querbalkens wird mit einem Längenmesssystem der Firma HEIDENHAIN gemessen und kann alle 130 mm auf den Rasterleisten fixiert werden. Die bewegliche Spindelmutter und die Führungsflächen werden über eine Zentralschmierung geschmiert und die Klemmung des Querbalkens erfolgt mittels Tellerfedern, welche hydraulisch gelöst werden können. Über SCHNEEBERGER – Führungsschienen und einer Zahnstange wird ein Supportschlitten horizontal über den Querbalken geführt.
Auf dem oberen Teil des Querbalkens befindet sich eine Rinne für Kabelträger, hergestellt von der Fa. KABELSCHLEPP und die Führungsbahnen am Querbalken sind durch Faltenbalgabdeckungen abgedeckt.
Gewicht Querbalken: 18 t

Späne-Förderer: (optional)
Die Späne-Förderer sind Scharnierbandförderer, welche zum Transport von Spänen oder kleinen Teilen eingesetzt werden. Die Späne-Förderer eignen sich für kurze bis mittellange Späne und Späne-Knäuel, sowie für die Nass- und Trockenbearbeitung.

Dreh-Support:
Der Dreh-Support besteht aus einem Supportschlitten, einem Stößel und einem Stößel-Gehäuse. Der Supportschlitten wird über einen Master-Slave-Antrieb (2 Motoren, elektronisch verspannt) horizontal am Querträger geführt und bildet die X-Achse. Der Stößel wird mit einem Servomotor vertikal über eine Kugelrollspindel (Ø 80 mm) und eine spielfreie Spindelmutter im Stößel- Gehäuse geführt und bildet die Z-Achse. Ein Gewichtsausgleichzylinder ermöglicht ein leichteres bewegen und dient zur Absturzsicherung.
Gewicht Dreh-Support: 11 t

Kühlmittelanlage inkl. Bandfilter: (optional)
Die Kühlmittelanlage hat einen Tankinhalt von 3000 l und die darauf verbaute Bandfilteranlage dient zur Reinigung von Kühlschmiermitteln. Die gesamte Anlage besteht aus:
·Bandfilter
·Magnetseparatrohr
·Behälter
·Abfallbehälter
·Behälterabdeckung
·Schwimmer
·Sieb
·Düse
·Wickelabdeckung
·Schwimmerabdeckung
·Standanzeiger
·Hochdruckelektropumpe
·Filtrationsgewebe
·Elektro-Schaltanlage

Elektroausrüstung:
Kompaktschaltschrank mit Sockel (4200 x 2200 x 600 mm)
·Anschlussspannung 3 x 400 V (50 Hz), TN-Netz, ist kein TN-Netz
vorhanden, muss ein Trafo vorgeschaltet werden (nicht im Lieferumfang
enthalten)
·Steuerspannung 24 VDC
·Gesamtanschlussleistung kann erst nach genauer Spezifikation erstellt
werden
·klimatisierte Schaltschränke (von Siemens aufgebaut)
·Siemens Schaltgeräte
·Stromversorgung: SITOP POWER 40A und 20A
·Siemens Sicherheitsschaltgerät für Not-Aus
·Siemens CNC-Steuerung SINUMERIK 840D-sl
·Siemens Antriebssystem SINAMICS
·diverse Elektroschaltgeräte
·Verdrahtung

Elektroinstallation auf der Maschine:
·Siemens Drehstrom-Servomotoren 1FT6 für Vorschubantriebe
·Heidenhain Drehgeber – Auflösung 5000 S/R
·Heidenhain Längenmesssysteme
·Siemens geprüfte Signal- und Leistungsleitungen
·gesamte Verkabelung mit Qualitätskabel der Fa. Lappkabel
·Klemmkästen
·Steuerungskonsole

Konfiguration der SINUMERIK 840D-sl:
Die SINUMERIK 840D-sl bietet Modularität, Offenheit und Flexibilität sowie einheitliche Strukturen beim Bedienen, Programmieren und Visualisieren. Sie stellt eine Systemplattform mit richtungsweisenden Funktionen für nahezu alle Technologien zur Verfügung. Integriert in das Antriebssystem SINAMICS S120 und ergänzt durch das Automatisierungssystem SIMATIC S7-300 bildet die SINUMERIK 840D-sl ein digitales Komplettsystem, das für den mittleren und oberen Leistungsbereich bestens geeignet ist.

·Bedientafelfront OP 15 (15“ TFT – Farbdisplay)
·CNC – Volltastatur in QWERTY – Ausführung
·Maschinensteuertafel mit 2 Stück Override Schaltern
·NCU 720.2 mit integrierter PLC – CPU 317-2DP, 3Mb Arbeitsspeicher
(optional max. 15 MB), Ethernet Schnittstelle für Fabriknetz
·erforderliche Software – Optionen: Master – Slave für Antriebe
·MCIS – Host für Fernwartung (Zugang über Firmennetz notwendig)
·Mini Bedienhandgerät mit 10 m Verbindungskabel
·Zentrale und dezentrale Ein / Ausgangsperipherie SIMATIC S7-300
·Antriebssystem SINAMIC

Sonderzubehör:
1 x Maschinen-Komplett-Einhausung:
·Die Maschine wird optional mit einer stationären Verkleidung des Arbeitsraumes ausgerüstet, die eine Durchdringung der Produkte von
der Bearbeitung verhindert. – d.h. Abflug der Späne und Versprühen der Kühlflüssigkeit außerhalb des durch diese Verkleidung begrenzten
Arbeitsraumes.
·Die Vorderwand der Verkleidung wird mit einem automatischen Schiebetor versehen, das zum Austausch des Werkstückes dienen wird.
·Die Tür wird im maximalen Maße mit Sicherheits-Polycarbonat-Glas verglast, damit der Bediener das Geschehen im Arbeitsraum der
Maschine ohne Behinderung beobachten kann.
·Die Verkleidung wird mit einer Servicetür im Hinter- und Seitenraum versehen, damit der Bediener einen Servicezugriff durchführen kann.
————————————————————————————————————————————–
1 x Kühlmittelanlage mit Bandfiltersystem:
·Kühlmitteltank mit 2-Kammer System 3000 l
·GRUNDFOS Kühlmittelpumpe (stufenlos regelbar) bis 50 bar
·Bandfilteranlage inkl. Steuerung
————————————————————————————————————————————–
3 Späne-Förderer:
·Scharnierbandförderer mit integriertem Überlastschutz
·Kettenbreite 600mm
·Auswurfhöhe (über Flur) 1200 mm
·Kühlmittelrücklaufpumpe mit Niveausteuerung und Rückschlagventil
————————————————————————————————————————————–
Werkzeughalter:
(CAPTO C10 rechts u. links)

Anhang:
Dokumentation (bestehend aus):
·Bedienungsanleitung
·Programmieranleitung
·Wartungs- und Serviceanleitung
·Zubehör Dokumentation
·Ersatzteilkatalog
·Elektroschaltpläne
·Mechanische Pläne für den Service
·Hydraulik-Schaltpläne
·Pneumatik-Schaltpläne
·Kühlmitteleinrichtung
·Fehlerliste inkl. Fehlerbeschreibung
·PLC Dokumentation

Normalzubehör:
·verstellbare Keilschuhe
·Fundamentschrauben
·Schlüssel für Spannbacken
·Schlüssel für Werkzeughalterung
·Eine Fettpresse

Maschinendaten:
Länge der Maschine 7450 mm
Breite der Maschine ca. 8500 mm
Höhe der Maschine 7950 mm
Farbe der Maschine RAL 7035 + RAL 5010
Gewicht der Maschine mit Tisch ca. 175 Tonnen

Abnahme der Maschine:
·Einstellen der Maschinengeometrie
·Einstellen der Positioniergenauigkeit
·Maschinenfunktion
·Vollständigkeit des Lieferumfangs
·Bearbeitungstest
·Leistungstest

Schulung:
·Bediener- und Programmierschulung 5 Tage
·Servicepersonal 2 Tage

CNC Steuerung Siemens/Fanuc/Fagor , CE-Ausführung , Technische Dokumentation in deutscher Sprache , Stößel 2 Stk., Späneförderer mit Spänebehälter , C-Achse , Glasmaßstäbe v. Heidenhain , Automat. Schmiersystem , Kühlmitteleinrichtung , Werkzeugwechsler fach, Ölabscheider , Teil-Umhausung , 4-Backen Planscheibe Ø , Maschinenleuchte , Signallampe 3-farbig , Wärmetauscher für den Schaltschrank , Hydraulikaggregat , Getriebstufen, automatisch schaltend , Nivellierelemente , Getriebe , autom. Ausgleichsgewicht für die Z-Achse , Europäische Elektrik , Servomotoren Siemens/Fanuc/Fagor , Maschinenwerkzeug , Plattform für Bediener , Werkzeughalter ,

Flachbett-CNC Zyklendrehmaschine mit CNC-Steuerung Siemens 802D SL (Solution Line) und 6-fach Werkzeugrevolver.

Abbildung zeigt Neumaschine

Farbanstrich: wie werkseitig vorgesehen, 2-farbig, lichtgrau RAL 7035/ blau RAL 5012
technische Dokumentation: in deutscher Sprache mit der Lieferung

elektronische Handräder , automatisches Kühl-Schmiersystem , Halogenleuchte , verriegelter Futterschutz , Bedienwerkzeug , Türverriegelung , Kühlmitteltank , schwenkbares Bedienelement , autom. 6-fach Werkzeugrevolver , Reitstock mit hydraulischer Pinolenbestätigung , Hydraulikaggregat , hydraulisches Hohlspannfutter Ø 315 mm, Technische Dokumentation in englischer und deutscher Sprache ,

elektronische Handräder 2 Stück, 4-fach elektr. Werkzeughalter , 3-Backen-Keilstangenfutter Ø 250 mm , Spänewanne (herausnehmbar) , automatisches Kühl-Schmiersystem , Halogenleuchte , verriegelter Futterschutz , Bedienwerkzeug , Türverriegelung , Kühlmitteltank , schwenkbares Bedienelement , Technische Dokumentation in englischer und deutscher Sprache , CE-Ausführung ,

Präzisionsdrehmaschine mit Zyklenautomatik

weitere Merkmale:
Spindelkopf nach DIN 55027 Gr. 11
Werkzeugsystem Multifix
Gewindeschneiden: Metrisch Gewinde 0,1 – 250mm, Zoll Gewinde 1/4 – 56, Modul Gewinde 0,125 – 28 und DP Gewinde 1 – 224
Dreibackenfutter Ø 400mm, manuell
Kröpfung Länge 160mm
Reitstock mit mitlaufender Spitze, Verschiebung Reitstock max. 3000mm

Aufbau:
Spindel über 2-stufiges Zahnradgetriebe in Verbindung mit regelbaren Drehstromhauptantrieb
einsatzgehärtete und feinstgeschliffene Zahnräder
Präzisionslagerung der Hauptspindel sorgt für höchste Rundlaufgenauigkeit
Der Support sitzt auf 90° Prismenführung.
automatische Zentralschmierung
Kühlmittelbehälter mit Zuführung und Pumpe

Zubehör:
1x Lünette Ø 300mm
1x Planscheibe Ø 400mm
div. mitlaufende Spitze
2x div. Mitnehmerspitzen (vergleichbar siehe Foto)

***Der angezeigte Sondernettopreis bezieht sich auf Drehlänge 1500mm mit Siemens Steueurng und Standardzubehör und gilt für die ersten drei Maschinen!***

EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten

* die wirtschaftliche Lösung mit moderner FANUC-Steuerung und eine Vielzahl von Bearbeitungszyklen
* kraftvoller Antrieb durch leistungsstarke Motoren und automatische Getriebestufen für effiziente Bearbeitung
* Mehrfachwerkzeugrevolver für hohen Automatisierungsgrad
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* 2 elektronische Handräder für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 82 mm

Alle Maschinen werden vor Auslieferung angeschlossen, getestet und alle Funktionen überprüft. Alle Maschinen werden auf CE-Konformität geprüft und ggf. entsprechend nachgerüstet.

Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.

Gewährleistung: 12 Monate

Weitere Informationen zur Maschine, Standardzubehör und Sonderzubehör entnehmen Sie bitte der Anlage. Finanzierung möglich.

Lünette feststehend , mitlaufende Lünette , 4-fach el.Werkzeugrevolver , autom. schaltbare Getriebestufen , 1 Stück 3-Backenfutter Durchmesser , CNC Steuerung Siemens 828d , Spänewanne herausziebar, nach vorne , Europäische Elektrik , CE-Ausführung , Bedienwerkzeuge 1 Satz , Ankerschrauben 1 Satz , Technische Dokumentation in deutscher Sprache , Maschinen-Halogenlampe , Kühlmitteleinrichtung , autom. Schmiersystem , Handbedienpult 90° schwenkbar , elektronische Handräder ,

Generalüberholte und modernisierte CNC Zyklendrehmaschine mit CNC-Steuerung FAGOR 8055m mit einem massiven Monoblock-Bett für die schwere Zerspanung. Schlitten verfährt mit Zahnstangenantrieb, ohne Kugelrollspindel. Maschine verfügt über Neumaschinengeometrie.

EIGENSCHAFTEN:
Leistungsfähig, flexibel und produktiv
mit optimalem Preis-Leistungsverhältnis
Für die wachsenden Anforderungen von Drehereien, Werkzeugbauern und anderen mechanischen Betrieben sowie Ausbildungsstätten

* die wirtschaftliche Lösung mit moderner FAGOR 8055 und eine Vielzahl von Bearbeitungszyklen
* kraftvoller Antrieb durch leistungsstarke Motoren und automatische Getriebestufen für effiziente Bearbeitung
* 4-fach Mehrfachwerkzeugrevolver für hohen Automatisierungsgrad
* induktionsgehärtete Führungsbahnen und Turcite-B Beschichtungen reduzieren Reibung und erhöhen die Lebensdauer
* verfahrbares und ergonomisch geformtes Bedienpult für optimales Handling
* elektronisches Handrad für einfach manuelle Bedienung und Positionierung
* automatische Zentralschmierung
* großer Spindeldurchlass von 150 mm

Made in Europe!

Gegen feste Pauschalbeträge bieten wir auch die Lieferung frei Haus, inkl. Montage, Inbetriebnahme, Einweisung des Betriebspersonals sowie betriebsfertige Übergabe der Maschine an. Service, Ersatzteilversorgung, die nachträgliche Lieferung von Zubehörteilen ist ebenfalls durch uns gewährleistet.

Weitere Zubehör und Modelle teils ab Lager oder kurzfristig verfügbar.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing: Fragen Sie uns danach.

Werkzeugwechsler 4-fach elektrisch , CNC Steuerung FAGOR 8055, NEU , Maschinen-Halogenlampe , Kühlmitteleinrichtung , Europäische Elektrik , autom. Schmiersystem , elektronische Handräder , Teil-Umhausung , Technische Dokumentation in deutscher Sprache , feststehende Lünette , Späneförderer , Planscheibe , Schaltschrank NEU , motorisierter Reitstock , Handrad elektronisch ,

***Der angezeigte Sondernettopreis bezieht sich auf das Modell SK 800×2000 mit Fanuc oder Siemens Steuerung und Standarzubehör und ist nur für die ersten drei Maschinen gültig!!***

Maschinenbett aus einem Guss mit spezieller Verippung für extrem hohe Steifigkeit
und lang anhaltende Genauigkeit
Automatisch schaltendes Getriebe und stufenlose Spindeldrehzahl
Hohes Maschineneigengewicht und eine Bettbreite von 600mm sorgen für ein hohes
Maß an Stabilität
Induktionsgehärtete und geschliffene Führungsbahnen
Bedienerfreundliche und neueste CNC-Steuerung Siemens 828 mit 24 Monaten Garantie
Deutsches Software-KnowHow: Maschinensoftware und Parametrisierung der
Steuerung durch deutschen Steuerungsexperten optimiert
Zahnräder gehärtet und geschliffen
NSK Spindellagerung
Extra große Hochpräzisions-Kugelrollspindeln für eine lang anhaltende Genauigkeit
Kraftvoller Spindelmotor (SIEMENS) mit 15 kW, eine Spindeldrehzahl von bis zu 700 U/min
Auch als 3-Bahnenbett Maschine verfügbar!
Späneförderer hinten, 4-fach elektrischer Werkzeughalter und Planscheibe als Standard
Für Werkstückgewichte bis zu 4t zwischen Spitzen (bis zu 6t mit Lünetten)
Kurze Lieferzeit von nur ca. 4-5 Monaten (je nach Modell)!
Umfangreiches optionales Zubehör für noch effizientere Bearbeitung wie 8/12
Werkzeugrevolver, andere Steuerungsmodelle, Vollumhausung, C-Achse, extra große
Spindelbohrung von bis zu 400mm etc.

MPG Handrad , 4-Backen-Planscheibe , Automat. Schmiersystem , Maschinenlampe , Bedienwerkzeuge , Späneförderer , Wärmeaustauscher für den Schaltschrank , Nivellierelemente , Technische Dokumentation in deutscher Sprache , CE und Konformitätserklärung ,
