Leistungsstarke Präzisions-Rundtischflachschleifmaschine COSMOS RSG 10

Die COSMOS RSG 10 ist eine hochmoderne Rundtisch-Flachschleifmaschine, die für höchste Präzisionsanforderungen in der Metallbearbeitung konzipiert wurde. Mit einem Schleifbereich von 1000 mm und einer maximalen Tischbelastung von 800 kg (inklusive Magnet) bewältigt diese Maschine auch schwere Werkstücke mühelos.

Automatisierter Schleifprozess

Dank der integrierten Mitsubishi SPS-Steuerung mit 7-Zoll-Display bietet die Maschine vollautomatische Schleifzyklen. Das Programm umfasst Schruppen, Schlichten, Ausfeuern und den automatischen Rücklauf. Eine Auflösung von 1 µm in der Vertikalachse garantiert dabei absolute Maßhaltigkeit.

Höchste Stabilität und Präzision

Der Maschinengrundständer aus hochwertigem Grauguss (GG26) sorgt für eine exzellente Schwingungsdämpfung. Die Kombination aus V-Flachführungen (Gegenseite TUCRITE-B beschichtet) in der Querachse und Kugelrollspindeln mit Mitsubishi AC-Servoantrieben in der Y- und Z-Achse gewährleistet eine hochpräzise Positionierung. Die Tischlagerung erfolgt über ein extrem belastbares YRT-Lager.

Umfangreiche Ausstattung

Die Maschine ist komplett ausgestattet und sofort einsatzbereit. Zur Serienausstattung gehören eine Elektro-Permanentmagnetspannplatte (1000 mm) mit geregelter Haftkraft (60-100%), ein universeller Papierbandfilter (80 l/min) sowie ein automatischer Abrichter, der direkt auf dem Spindelkasten montiert ist und eine automatische Kompensation des Abrichtbetrags bietet.

Technische Daten im Überblick:

Schleifbereich	1000 mm
Z-Verfahrweg	500 mm
Distanz Tisch-Spindelmitte	650 mm
Max. Tischlast (inkl. Magnet)	800 kg
Spindelleistung	11 kW (variabler Antrieb, max. 35m/s)
Spindeldrehzahl	500 – 3000 U/min
Schleifscheibe (DxBxd)	400 x 100 x 127 mm
Tischgeschwindigkeit	1 – 40 U/min (regelbar)
Maschinengewicht	ca. 6.300 kg
Abmessungen (LxBxH)	2760 x 3740 x 2900 mm
Steuerung	Mitsubishi SPS (7″ Display)

Maschinengeometrie nach DIN. Inklusive CE-Konformitätserklärung. Aktuell auf Lager, sonst Lieferzeit ca. 40 Wochen nach Auftragseingang.

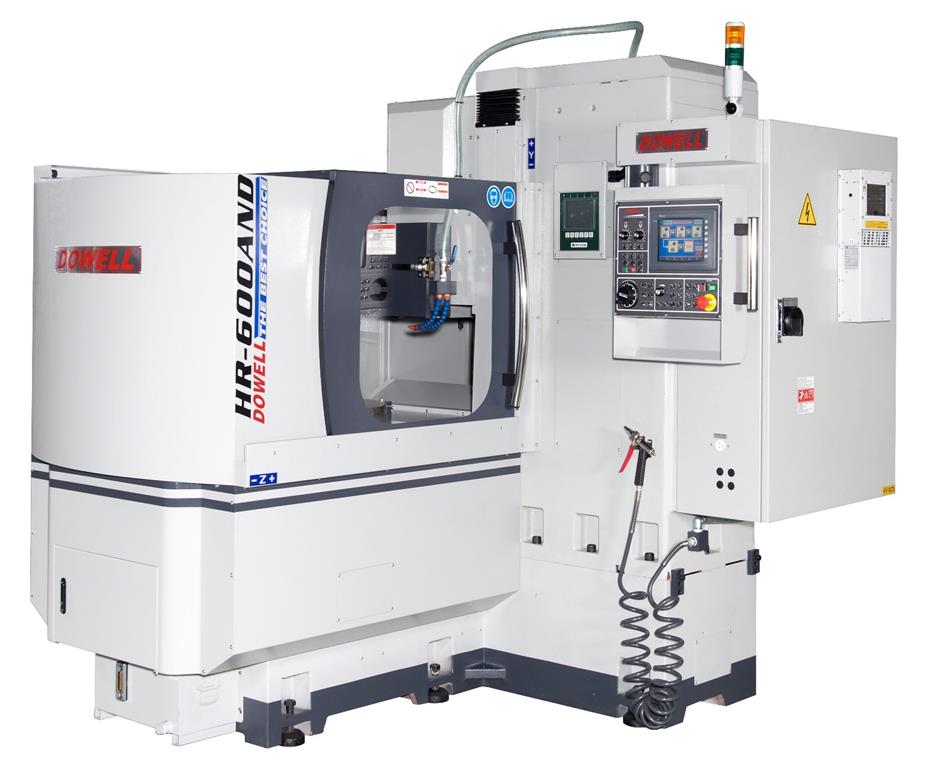

Unsere Rundtischflachschleifmaschine mit horizontaler Spindel bietet fortschrittliche Technik und ist ideal für das präzise Schleifen von Materialien wie Wafern, Grafit, Stahl, Silizium und mehr. Dank ihrer robusten Bauweise und hochwertigen Komponenten ist sie für anspruchsvolle industrielle Anwendungen bestens geeignet.

Hauptmerkmale:

• Vielseitigkeit bei der Materialbearbeitung: Perfekt für das Schleifen von Wafern, Grafit, Stahl, Silizium und weiteren Materialien.
• Große Magnetspannplatte: Mit einem Durchmesser von bis zu Ø 1.000 mm bietet der rotierende Rundtisch variable Geschwindigkeiten für maximale Flexibilität.
• Präzise automatische Vertikalzustellung: Angetrieben durch einen Mitsubishi Servomotor, sorgt dies für gleichbleibende Ergebnisse.
• Moderne Steuerung: Die benutzerfreundliche Mitsubishi PLC-Steuerung mit 7.7″ LCD-Touchscreen ermöglicht komfortables Arbeiten und präzise Kontrolle.
• Zuverlässiger Antrieb der Z-Achse: Die Querverfahrwege werden durch einen Mitsubishi Servomotor mit Kugelrollspindel angetrieben, um eine genaue Positionierung sicherzustellen.
• Vielseitiger Arbeitsbereich: Der Abstand von der Tischoberfläche zur Spindelmitte beträgt bis zu 500 mm, optional auf 630 mm erweiterbar.
• Leistungsstarker Siemens Spindelmotor: Der Spindelmotor bietet bis zu 10 PS und sorgt für eine kraftvolle und zuverlässige Bearbeitung.
• Robuste Konstruktion: Der Tisch und das Bett bestehen aus hochstabilem, veripptem Mehanite-Guss, das für eine lange Lebensdauer und hohe Genauigkeit sorgt.
• Hochpräzise Kugelrollspindeln: Sowohl X- als auch Z-Achse sind mit präzisen Kugelrollspindeln und leistungsstarken Servomotoren ausgestattet.
• Europäische und japanische Komponenten: Die Hauptkomponenten stammen von namhaften Herstellern, was für höchste Zuverlässigkeit sorgt.
• Automatisierte Schleifzyklen: Die PLC-Steuerung von Mitsubishi bietet vollautomatische Schleifzyklen für maximale Produktivität.
• Spindel-Vibrations-Monitor: Der integrierte Online-Monitor überwacht kontinuierlich die Spindelvibrationen für optimale Leistung.

Optionen:

• CNC-Steuerungen: Verfügbar mit Siemens, Fanuc, Fagor oder Mitsubishi für individuelle Anforderungen.

Für weitere Informationen zu dieser leistungsstarken Rundtischflachschleifmaschine mit horizontaler Spindel stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie uns oder sehen Sie sich die technischen Daten im Detail an.

NC-Steuerung mit Zyklenunterstützung , Schleifscheibe , Schleifscheibenauswuchtdorn , Schleifscheibenabzieher , Schleifscheibenflansch , Schleifscheibenabrichter (gerade) , CE-Ausführung , Technische Dokumentation in deutscher Sprache , Maschinenleuchte ,

Rundtischflachschleifmaschine mit horizontaler Spindel – Perfekt für präzises Schleifen und Ausbildungszwecke

Unsere Rundtischflachschleifmaschine mit horizontaler Spindel ist die ideale Wahl für alle, die höchste Präzision und Flexibilität beim Schleifen verschiedenster Materialien benötigen. Dank ihrer durchdachten Bauweise und robusten Komponenten eignet sich die Maschine nicht nur für den industriellen Einsatz, sondern ist auch perfekt für die Ausbildung in technischen Berufen, da sie einfach zu bedienen ist und dennoch modernste Technologien bietet.

Hauptmerkmale der Rundtischflachschleifmaschine:

• Vielseitige Einsatzmöglichkeiten: Perfekt geeignet zum Schleifen von Wafern, Grafit, Stahl, Silizium und weiteren Materialien.
• Große, rotierende Magnetspannplatte: Mit einem Durchmesser von bis zu Ø 1.000 mm bietet sie maximale Flexibilität bei der Bearbeitung größerer Werkstücke.
• Variable Tischgeschwindigkeit: Der Rundtisch ist mit variabler Geschwindigkeit ausgestattet, um den Schleifvorgang optimal an das Material anzupassen.
• Automatische Vertikalzustellung: Die Höhenverstellung erfolgt präzise durch einen Mitsubishi Servomotor, um mühelos gleichbleibende Schleifergebnisse zu erzielen.
• Benutzerfreundliche Steuerung: Die Mitsubishi PLC-Steuerung mit einem 7,7″ LCD Touchscreen-Display sorgt für eine intuitive Bedienung und bietet vordefinierte Auto-Schleifzyklen, die den Arbeitsprozess vereinfachen.
• Leistungsstarker Antrieb: Die Maschine verfügt über einen kraftvollen Siemens V3 Spindelmotor mit bis zu 10 PS, der eine hohe Materialabtragsrate und Zuverlässigkeit sicherstellt.
• Hochpräzise Kugelrollspindeln: Die X- und Z-Achse sind mit kugelgelagerten Spindeln ausgestattet, die durch einen starken Servomotor angetrieben werden, um höchste Genauigkeit zu garantieren.
• Robuste Bauweise: Das Maschinenbett und der Tisch bestehen aus hoch stabilem, verripptem Mehanite-Guss, der für eine lange Lebensdauer und hohe Steifigkeit sorgt.
• Spindel-Vibrations-Monitor: Dank des Online-Spindel-Vibrations-Monitors können Vibrationen überwacht und optimiert werden, was die Lebensdauer der Spindel erhöht.

Optional erweiterbar:

Für noch mehr Flexibilität lässt sich die Maschine optional mit einer CNC-Steuerung von Siemens, Fanuc, Fagor oder Mitsubishi ausstatten. So wird die Maschine zu einem echten Allrounder für unterschiedlichste Schleifaufgaben.

Technische Daten im Überblick:

• Magnetspannplatte: Ø bis zu 1.000 mm
• Vertikalzustellung: Mitsubishi Servomotor
• Steuerung: Mitsubishi PLC mit 7,7″ LCD Touchscreen
• Abstand Tischoberfläche – Spindelmitte: Bis zu 500 mm (optional 630 mm)
• Spindelmotor: Siemens V3 mit bis zu 10 PS
• Hauptkomponenten von führenden europäischen und japanischen Herstellern

Möchten Sie mehr über diese Rundtischflachschleifmaschine erfahren oder ein individuelles Angebot erhalten? Kontaktieren Sie uns noch heute und lassen Sie sich von unserer Kompetenz und Erfahrung im Maschinenbau überzeugen!

Jetzt Angebot anfordern!

Sichern Sie sich Ihre Rundtischflachschleifmaschine für präzise Schleifaufgaben und profitieren Sie von unserer langjährigen Expertise. Unsere Experten stehen Ihnen gerne zur Verfügung!



NC-Steuerung mit Zyklenunterstützung , Schleifscheibe , Schleifscheibenauswuchtdorn , Schleifscheibenabzieher , Schleifscheibenflansch , Schleifscheibenabrichter (gerade) , CE-Ausführung , Technische Dokumentation in deutscher Sprache , Maschinenleuchte ,

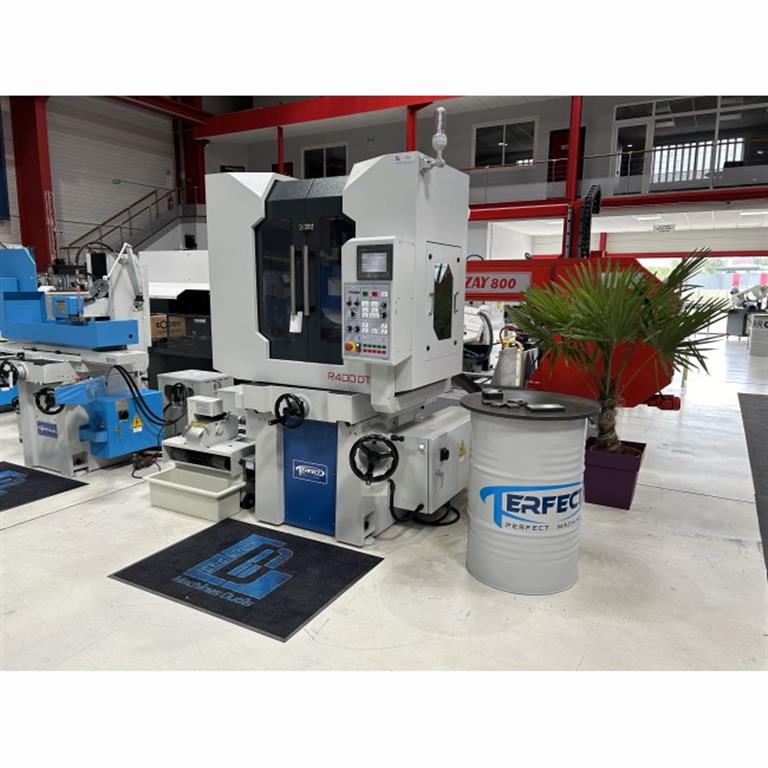

Rundtisch-Flachschleifmaschine vom Typ PERFECT PFG R400DT

Diese Rundtisch-Flachschleifmaschine ist prädestiniert für das Präzisionsschleifen von planen Oberflächen und komplexen Profilen mit Abmessungen bis zu 400x800mm.

Kennzeichnend für das R-DT Modell sind:

– Eine hochwertige mechanische Konstruktion mit einem stabilisierten Gussrahmen. Jedes Element besteht aus Gusseisen, das gründlich temperiert wurde, um interne Spannungen zu minimieren. Dies liefert eine beachtliche Stabilität und exakte Schleifergebnisse. Das Design ist mittels der Finite-Elemente-Methode optimiert, was eine perfekte Balance und Verrippung sichert. Der Rahmen der Schwanenhalsmodelle trägt den Tisch, der über längs- und querlaufende Schienen bewegt wird, während vertikale Bewegungen durch die Spindel erfolgen.

– Die Längsachse (X-Achse) wird durch einen Hydraulikzylinder angetrieben, komplett mit Sensor und Elektroventil, was für eine adaptable Geschwindigkeitssteuerung sorgt. Der Tisch schwebt auf einer doppelten V- und Prismenführung, die mit Thurcit Typ B ummantelt ist und so eine reibungsarme und gleichmäßige Schwenkbewegung garantiert.

– Die Querachse (Z-Achse) nutzt einen Servomotor in Verbindung mit einer Kugelumlaufspindel. Der Tisch gleitet ebenfalls auf einer mit Thurcit Typ B überzogenen Doppelführung.

– Die vertikale Achse (Y-Achse), welche die Schleifspindel hält, bewegt sich mittels Kugelumlaufspindel und ist an einen Servomotor gekoppelt. Diese Achse besitzt ebenso eine Prismenführung.

– Die Spindel für die Schleifscheibe ist in einem Reinraum an Präzisionsschrägkugellagern der Klasse P4 montiert, was eine formgenaue Schleifung von bis zu 2 µm sicherstellt. Die Spindelkartusche ist gegen Eindringen von Schmutz abgesichert und für Langlebigkeit gefettet.

– Zentrale und automatische Schmierung sichert einen reibungslosen Betrieb der linearen Achsen.

– Das Bedienfeld ist mit einem Touchscreen ausgestattet und vereint alle Steuerungselemente, Knöpfe und Anzeigen in ergonomischer Reichweite. Es ist mobil, um die Positionierung für jeden Benutzer anzupassen.

Zur Standardausrüstung dieser Maschine gehören:

– Kühlmitteleinrichtung mit Papier- und Magnetfilter.
– Abstand zwischen Spindelmitte und Tischfläche: 400 mm.
– Bedienpult mit LCD-Touchscreen (Benutzer-Schnittstelle mit speziellem Controller für die DT-Serie).
– Automatische vertikale Vorschübe (AD-System) und Schnellhubeinrichtung.
– Querhubeinstellung mit Präzisionsvorschüben direkt vom Bedienfeld für das DT-Modell.
– Eintauch- und Abtastschleifzyklus (Crisscross-Schleifen).
– Hydraulische Geschwindigkeitsregulierung.
– Zentralisiertes Schmiersystem.
– Keramische Schleifscheibe, Schleifscheibenflansch, Exzenter, Auswuchtwellen, Auswuchtbank.
– Auf dem Tisch montierte Schleifscheibenausrichtungsgeräte.
– Nivellierklötze aus Gusseisen.
– Werkzeugbox und eine Arbeitslampe.
– Teilweise geschlossene Schutzverkleidung (entspricht CE-Normen).



NC-Steuerung mit Zyklenunterstützung , Schleifscheibe , Schleifscheibenauswuchtdorn , Schleifscheibenabzieher , Schleifscheibenflansch , Schleifscheibenabrichter (gerade) , CE-Ausführung , Technische Dokumentation in deutscher Sprache , Maschinenleuchte ,
