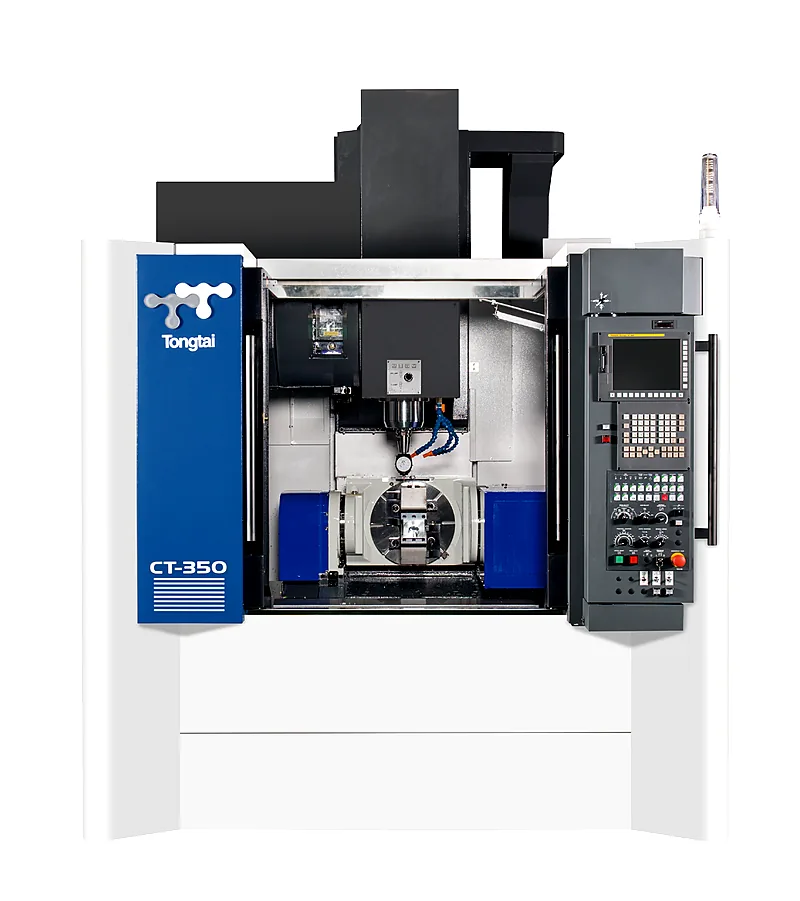

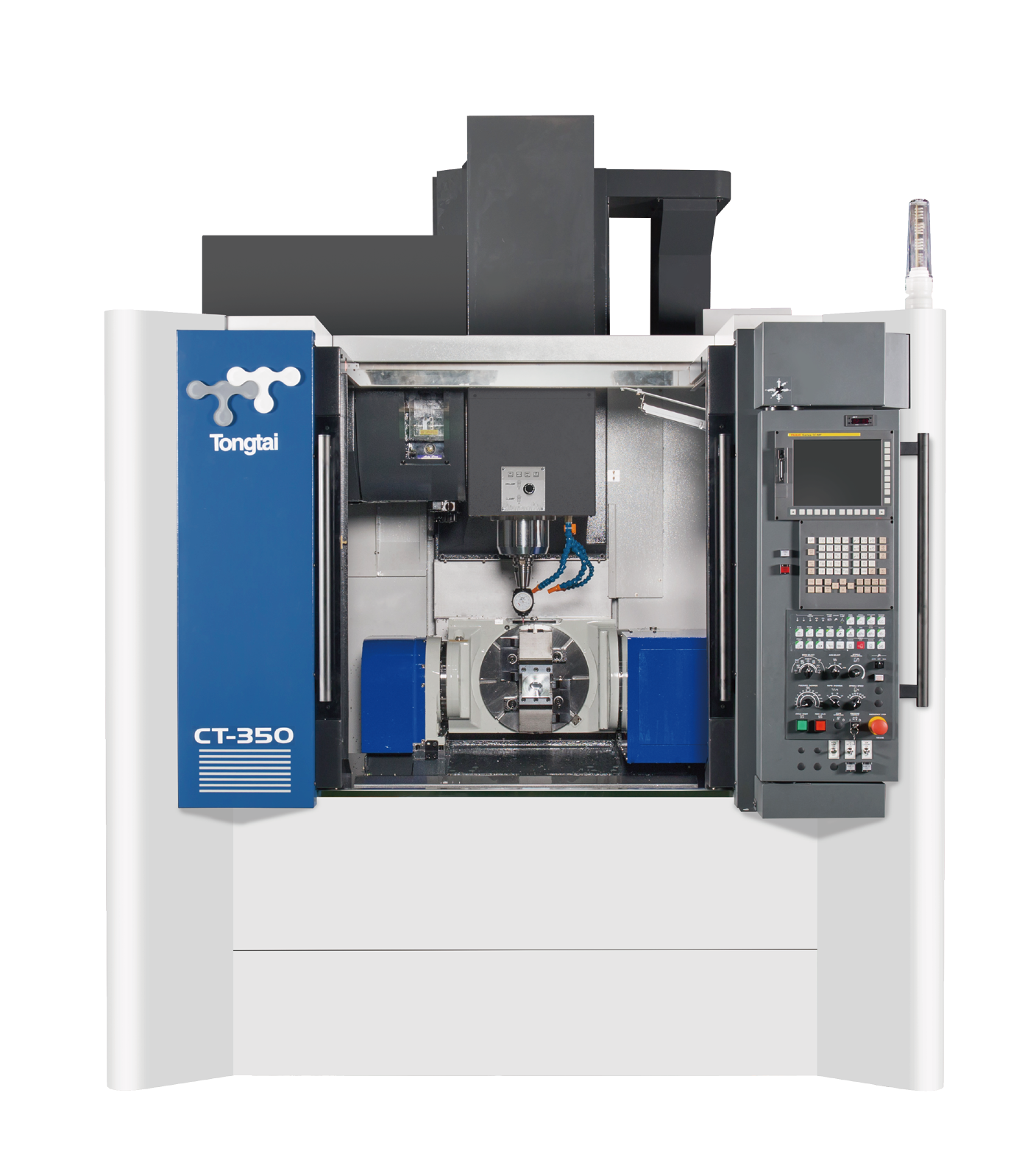

5-Achs-Bearbeitungszentrum Tongtai CT 350 5x
Lagernummer
1124-100276Fabrikat
TongtaiMaschinentyp
CT 350 5xBaujahr
2024Steuerungsart
CNCCNC 5 Achs Bearbeitungszentrum: Höchste Präzision für Ihren Maschinenbau mit CNC Steuerung HEIDENHAIN TNC640 (15″ LCD) (5-X simultan)
Unser CNC 5 Achs Bearbeitungszentrum ist mit erstklassigen Funktionen ausgestattet, um Ihre Fertigung zu optimieren. Hier sind die technischen Spezifikationen im Überblick:
Technische Daten:
- Steuertung: HEIDENHAIN TNC640 (15″ LCD) für 5-Achsen simultanes und kontinuierliches Fräsen

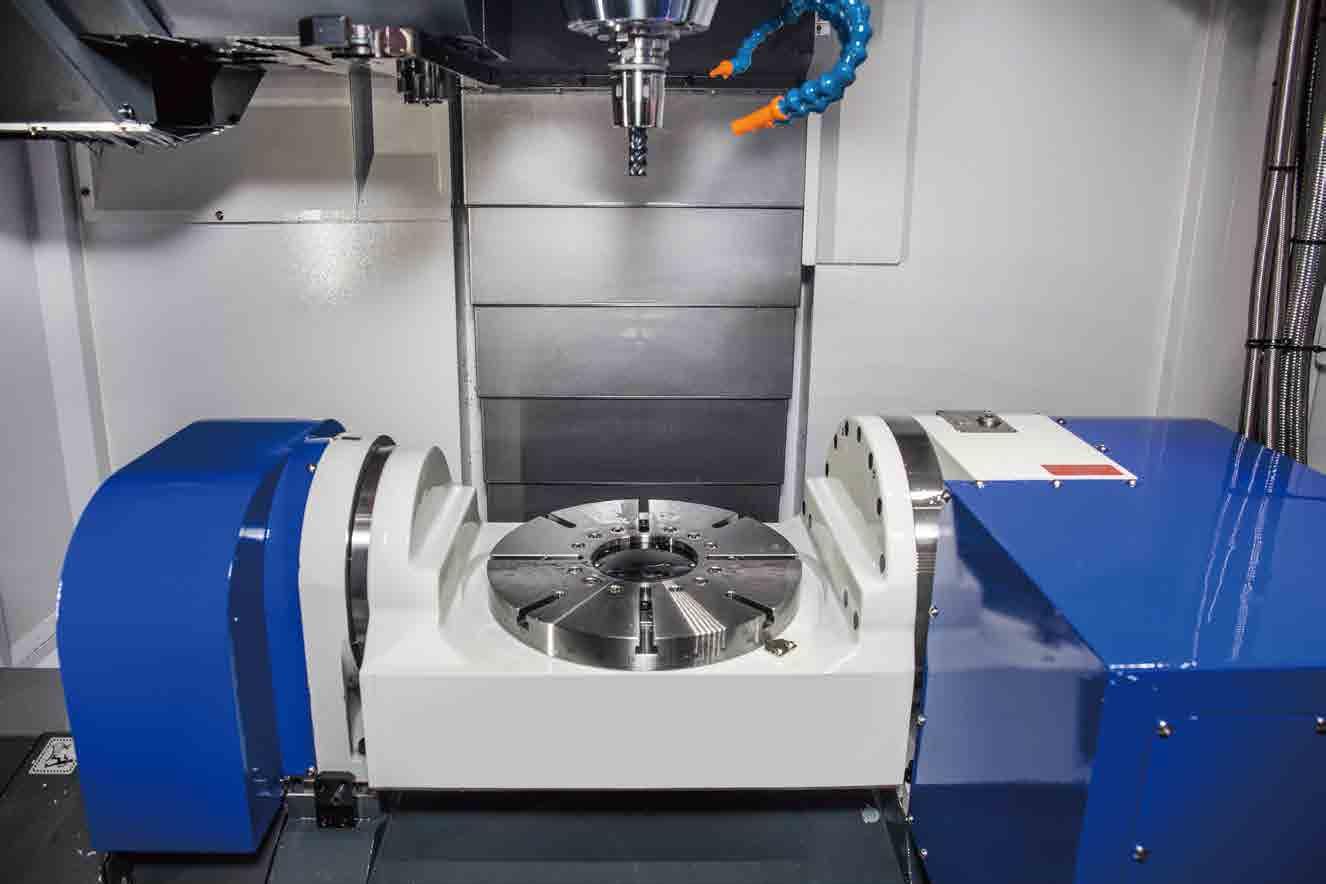

- Arbeitstischgröße: Ø350 mm mit schwenkbarem Rundtisch für 4. und 5. Achse
- Max. Tragfähigkeit des Tisches: 200 kg
- Spindeldrehzahl: 15.000 U/min, mit Spindelkühler (Öl-Luft-Schmierung)
- Spindelmotor: 10/17 kW (QAN200UH direkt angetriebener Typ)
- Spindelnase: BBT-40

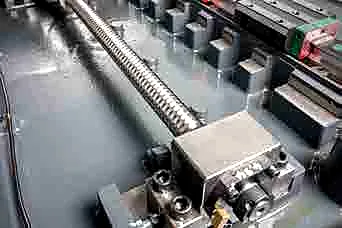

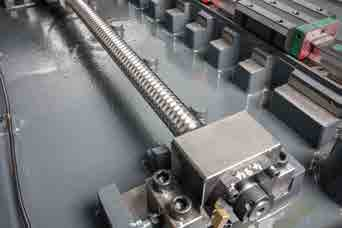

- X/Y/Z-Hub: 400/510/510 mm (Rollenführungen Typ THK-LINEAR)
- X/Y/Z-Hub Eilgang: 36/36/30 m/min
- A-Achse Hub: +30~120 Grad
- C-Achse Hub: ±360 Grad
- A/C-Achse min. Index-Inkrement: 0,001 Grad
- Eilgang der A/C-Achse: 33/40 U/min
- ATC Kapazität: 24 Werkzeuge
- Volle Spritzschutzabdeckung
- Schaltschrank mit Wärmetauscher
- Kühlmittelanlage
- Manueller Impulsgeber
- Ridgid-Gewindebohrer
- Ohne Transformator (Stromquelle 380 Volt)
- Dreifarbige Warnlampe
- LED-Arbeitsleuchte
- Bearbeitungsluftgebläse
- Luftpistole

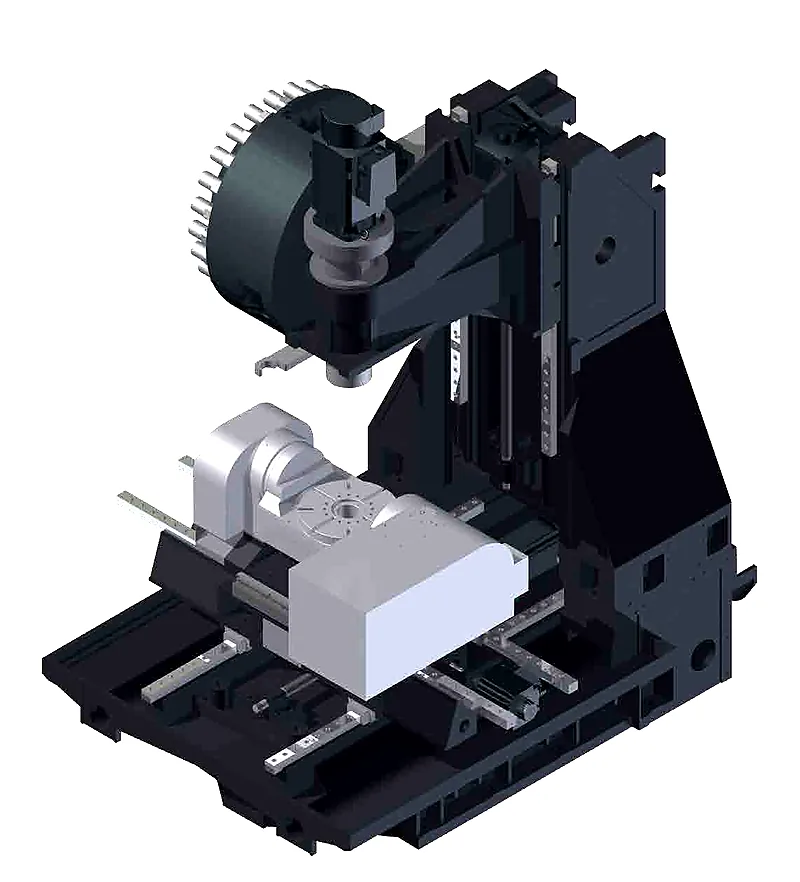

- Schneckenförmige Späneschnecken im Maschinenbett
- Neues Design der Maschinenabdeckung und Farbschema (Blauton)
- HEIDENHAIN Garantie
- Kinematik OPT-Kalibrierung der Drehachsen
bereits installierte Optionen:
- CE-Zeichen (Deutsche CE-Schilder & Aufkleber)
- CTS mit Hochdruckpumpe (20 Bar)
- ATC Werkzeugkapazität 30 Werkzeuge
- Werkstückvermessung OMP-400 Renishaw (Kalibrierung von Drehachsen)
- Automatische Abschaltung
- Kühlmittelpistole
- Ölabscheider (Scheibenförmig)
- Späneförderer H=1100mm mit Wagen (Kettentyp)
- Kühlmittelspülung mit Hochdruckpumpe
- Option 18 DNC Externes Kommunikationsprotokoll
Überzeugen Sie sich von der Präzision und Effizienz unseres CNC 5 Achs Bearbeitungszentrums und kontaktieren Sie uns für weitere Informationen über Einsatzmöglichkeiten, Vorteile und unser umfassendes Serviceangebot im Maschinenbau.
Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.Auch Finanzierung möglich.
x-Weg 400 mm y-Weg 510 mm z-Weg 510 mm Rundtisch schwenkbar A-Achse +30 ~ -120°, C-Achse: 360°, Min. Index-Inkrement 0.001° Tischgröße 350 mm Tischbelastung 200 kg Spindeldrehzahl 15000 1/min. Spindelmotor 10/17 kw Spindelaufnahme 40 BBT Eilgang in X-Y-Z Achse 36/36/30 m/min Werkzeugwechsler 30 fach Maschinengewicht ca. 7 t Maschinengröße (LxBxH) 2,150×3,104×3,121 mm Vollumhausung Handrad elektronisch Kühlmitteleinrichtung Gewindebohren ohne Ausgleich (Rigid tapping) CE-Ausführung direkt angetriebener Spindelmotor 15000 1/min Spindelkühleinrichtung CNC Steuerung HEIDENHAIN TNC640 (15″ LCD) (5-X simultan) Späneförderer mit Spänebehälter Späneförderer – Spirale im Bett Handrad elektronisch Ölabscheider Klimaanlage für den Schaltschrank IKZ 20 bar Werkstückvermessung Vorbereitung für BLUM Automat. Abschaltmechanismus Wasserpistole zwecks Spänespülung Ölabscheider Bettspülung mit Hochdruckpumpe LED-Arbeitslampe Signallampe 3-farbig Spindelausblaseinrichtung Klimaanlage für den Schaltschrank automatisches Schmiersystem LHL-X100-7 Weitere optionale Leistungen:
✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
