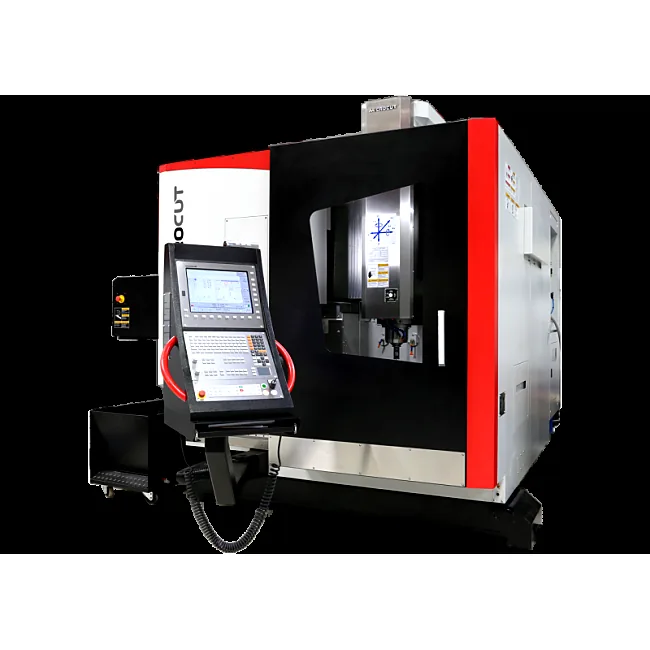

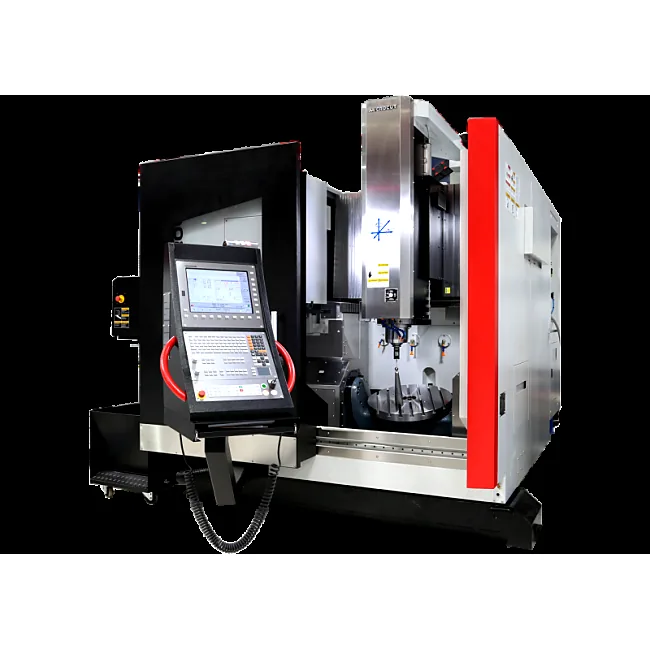

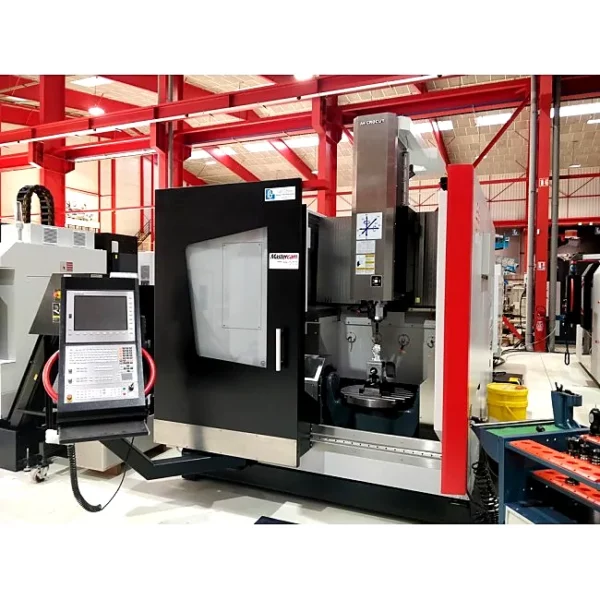

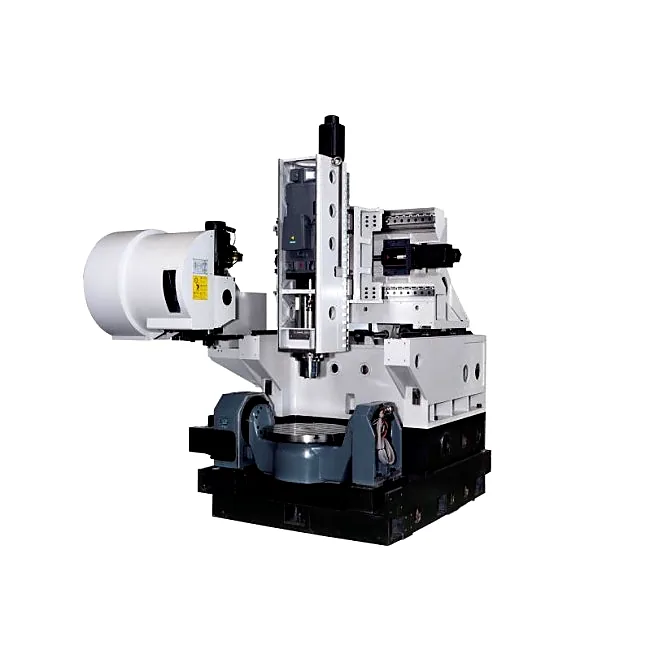

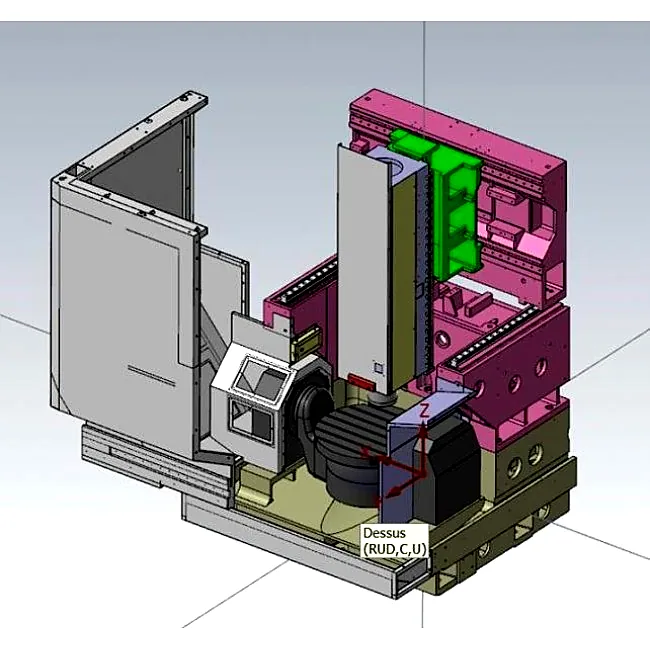

5-Achs-Bearbeitungszentrum MICROCUT – MCU-5X

CNC 5 Achs Bearbeitungszentrum: Höchste Präzision für Ihren Maschinenbau mit CNC Steuerung HEIDENHAIN TNC640 (15″ LCD) (5-X simultan)

Unser CNC 5 Achs Bearbeitungszentrum ist mit erstklassigen Funktionen ausgestattet, um Ihre Fertigung zu optimieren. Hier sind die technischen Spezifikationen im Überblick:

Technische Daten:

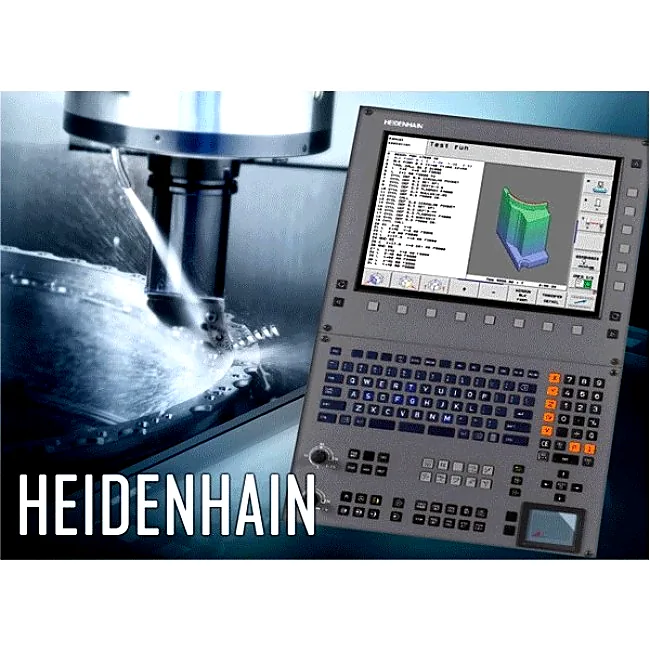

1. Steuertung: HEIDENHAIN TNC640 (15″ LCD) für 5-Achsen simultanes und kontinuierliches Fräsen

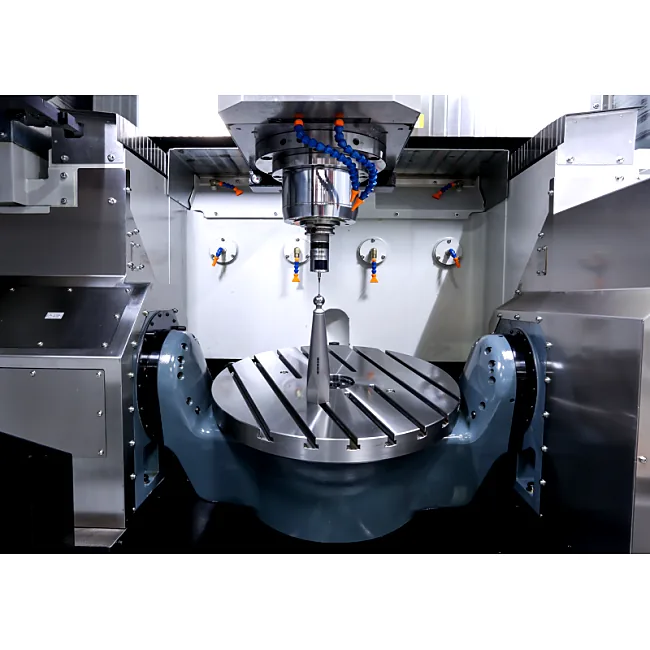

2. Arbeitstischgröße: Ø350 mm mit schwenkbarem Rundtisch für 4. und 5. Achse
3. Max. Tragfähigkeit des Tisches: 200 kg
4. Spindeldrehzahl: 15.000 U/min, mit Spindelkühler (Öl-Luft-Schmierung)
5. Spindelmotor: 10/17 kW (QAN200UH direkt angetriebener Typ)
6. Spindelnase: BBT-40
7. X/Y/Z-Hub: 400/510/510 mm (Rollenführungen Typ THK-LINEAR)
8. X/Y/Z-Hub Eilgang: 36/36/30 m/min

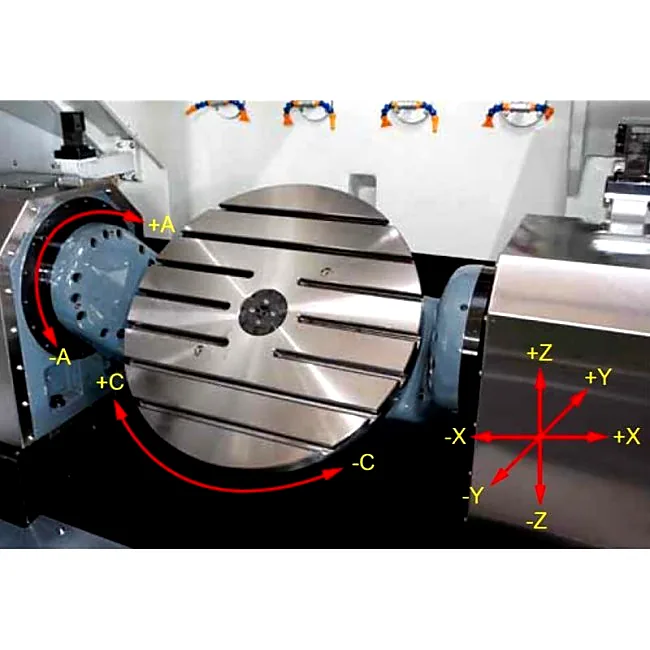

9. A-Achse Hub: +30~120 Grad
10. C-Achse Hub: ±360 Grad
11. A/C-Achse min. Index-Inkrement: 0,001 Grad
12. Eilgang der A/C-Achse: 33/40 U/min
13. ATC Kapazität: 24 Werkzeuge
14. Volle Spritzschutzabdeckung
15. Schaltschrank mit Wärmetauscher
16. Kühlmittelanlage
17. Manueller Impulsgeber
18. Ridgid-Gewindebohrer
19. Ohne Transformator (Stromquelle 380 Volt)
20. Dreifarbige Warnlampe
21. LED-Arbeitsleuchte
22. Bearbeitungsluftgebläse
23. Luftpistole
24. Schneckenförmige Späneschnecken im Maschinenbett
25. Neues Design der Maschinenabdeckung und Farbschema (Blauton)
26. HEIDENHAIN Garantie
27. Kinematik OPT-Kalibrierung der Drehachsen

bereits installierte Optionen:

1. CE-Zeichen (Deutsche CE-Schilder & Aufkleber)
2. CTS mit Hochdruckpumpe (20 Bar)
3. ATC Werkzeugkapazität 30 Werkzeuge
4. Werkstückvermessung OMP-400 Renishaw (Kalibrierung von Drehachsen)
5. Automatische Abschaltung
6. Kühlmittelpistole
7. Ölabscheider (Scheibenförmig)
8. Späneförderer H=1100mm mit Wagen (Kettentyp)
9. Kühlmittelspülung mit Hochdruckpumpe
10. Option 18 DNC Externes Kommunikationsprotokoll

Überzeugen Sie sich von der Präzision und Effizienz unseres CNC 5 Achs Bearbeitungszentrums und kontaktieren Sie uns für weitere Informationen über Einsatzmöglichkeiten, Vorteile und unser umfassendes Serviceangebot im Maschinenbau.

Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.

Weitere Technische Daten und Zubehör, gemäß Anlage.

Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.Auch Finanzierung möglich.

Numerische Steuerung Heidenhain iTNC530 HSCI
4TE UND 5TE ACHSE AUF DEM TISCH Ja
Durchmesser der Tischplatte (mm) 600
Rillen (Breite x Abstand x Anz.) (mm) 75 x 14 x 7
Drehwinkel A-Achse (-) +/- 120°.
Drehwinkel C-Achse (-) 360°.
Längshub X-Achse (mm) 600
Querhub Y-Achse (mm) 500
Vertikalhub Z-Achse (mm) 500
Abstand Spindelnase / Tischoberfläche (mm) 140 bis 640
Zulässiges Gewicht auf dem Tisch (kg) 600
Mechanischer Spindeltyp
Spindeldrehzahl (U/min) 15000
Spindelkonus ISO40
Spindelmotor (Kw) 20 / 30
Eilvorschübe (X/Y/Z) (m/min) 36 / 36 / 36
Beschleunigung (X/Y/Z) (m/s²) 7
Magazintyp mit Armen
Anzahl der Werkzeuge 24 standardmäßig
Zeit für den Werkzeugwechsel (sec) 1,51
Max. Werkzeugdurchmesser (mm) 120
Werkzeuglänge max. (mm) 300
Gewicht des Werkzeugs max. (kg) 7
Positioniergenauigkeit (mm) 0,01 von 300
Wiederholbarkeit (mm) + / – 0,01
Eilvorschub A-Achse (rpm) 16,6
Eilgang C-Achse (rpm) 90

Spänebehälter ja
Messlineale in allen 3 Achsen ja
Werkstücktaster Heidenhain TS460 Ja
Optionaler Werkzeugmesstaster
mechanische Spindel 15000 U/min ja
Waschpistole in Standard
Entöler als Standard
SMART-Funktion: TPC (Tool Tip Positionning Control) ja
SMART-Funktion: AAC (Axial Accuracy Control): ja
Späneförderer als Standard
Heidenhain-Option Nr. 1 und Nr. 2 standardmäßig.
Kollisionsschutzfunktion DMC als Standard
Kühlmittelzufuhr in der Spindelmitte 20 bar (Tank in der Gießerei integriert) standardmäßig.
Option Heidenhain Kinematic opt Ja

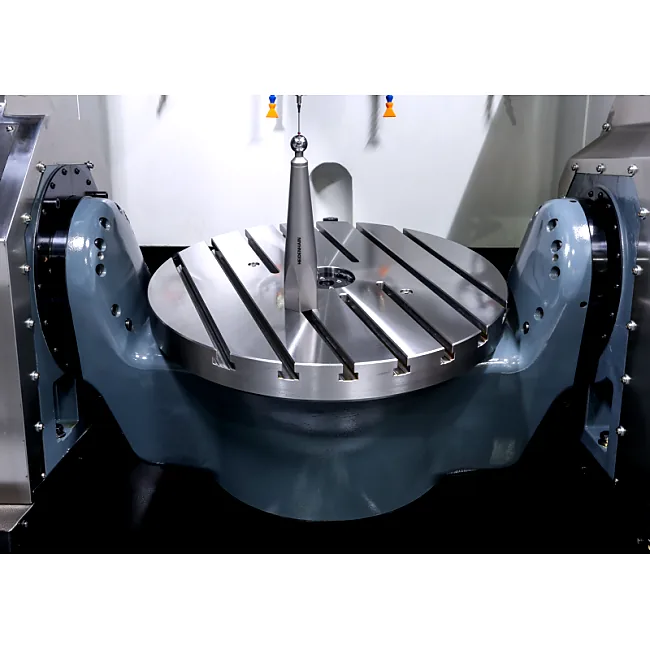

Heidenhain Referenzkugel KKH250 Ja
Versetztes elektronisches Handrad als Standard
3 hydraulische Anschlüsse 80 bar und 1 pneumatischer Anschluss 6 bar in der Mitte des Tisches standardmäßig
in Standard
