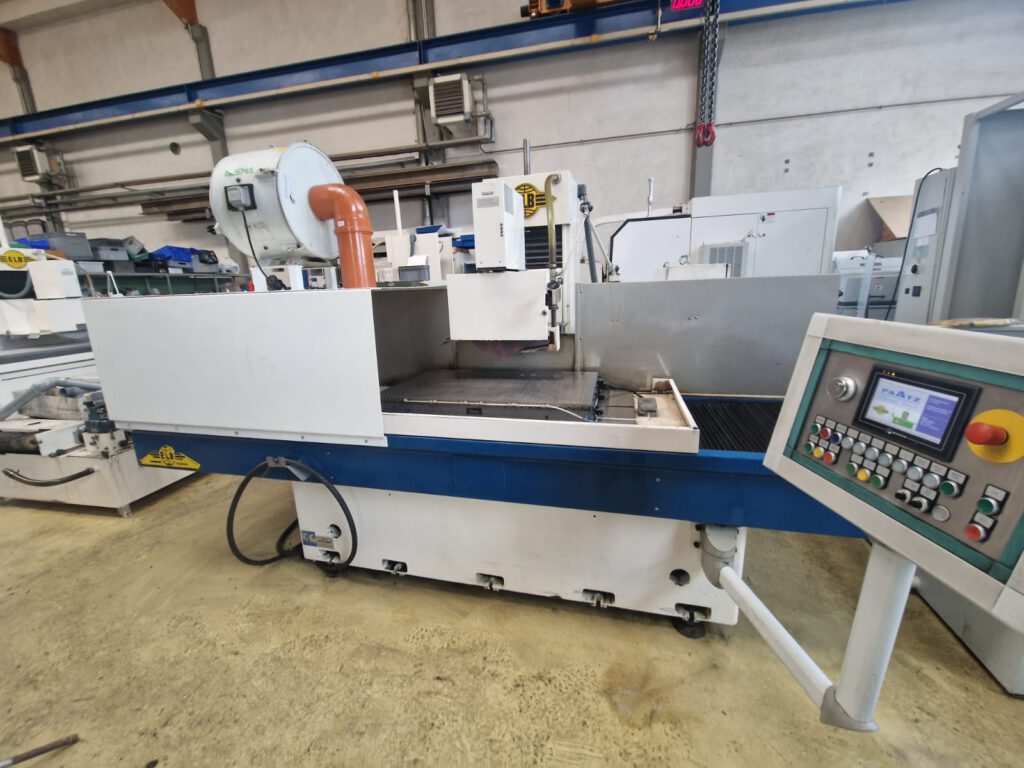

Gebrauchte ELB Flachschleifmaschine: ELB Perfekt BD 10 Easy Touch

Lagernummer

1124-20002

Fabrikat

ELB

Maschinentyp

Perfekt BD 10 Easy Touch

Baujahr

Baujahr 2004, teilüberholt 2024

Steuerungsart

konventionell

Beschreibung
Technische Details
Zubehör
Sonderzubehör
Service und Ersatzteile

ELB Perfekt BD 10 SPS Präzisions-Flachschleifmaschine – Baujahr 2003, Teilüberholt 2012 und 2024

Suchen Sie nach einer leistungsstarken und präzisen ELB Flachschleifmaschine? Hier bieten wir Ihnen die ELB Perfekt BD 10 SPS, eine vielseitige und präzise Schleifmaschine, die sowohl für Flach- als auch Einstechschleifen bestens geeignet ist. Die Maschine wurde 2003 gebaut, 2012 mit einer neuen Steuerung aufgerüstet und 2024 in der X-Achse neu eingeschabt. Sie ist sofort verfügbar und bereit für Ihren Einsatz.

Maschinenspezifikationen:

Schleifbereich: 1000 x 600 x 400 mm
Z-Geschwindigkeit (Eilgang): 2000 mm/min
X-Verfahrweg: 1100 mm, hydraulischer Antrieb
Z-Verfahrweg: 530 mm, Kugelrollspindel
Maximale Tischlast: 1000 kg inkl. Magnet
Spindelleistung: 10 kW
Spindelkonus: 60 mm
Schleifscheibengröße: 400x100x127 mm
Gesamtleistungsbedarf: 25 kW
Maschinengewicht: 5,4 t
Maschinenabmessungen: 3900 x 3450 x 3200 mm

Technische Highlights:

Automatischer Schleifzyklus durch SPS-Steuerung mit ELB Easy Touch Display
Präzisions-Schleifspindel mit 10 kW Antriebsleistung
Hydraulischer Tischantrieb, regelbar von 0,3 bis 26 m/min
Servoantriebe mit Kugelrollspindel in der Y- und Z-Achse für maximale Genauigkeit
GRANITAN Maschinengrundständer für beste Dämpfungseigenschaften
Elektro-Permanent-Magnetspannplatte mit 1000 x 600 mm²
CE-Konformitätserklärung durch den Hersteller

Zusätzliche Ausstattung:

Kühlmitteleinrichtung mit manuell verstellbarer Düse
Universal-Papierbandfilter mit 60 l/min Reinigungsleistung
Elektrischer Geradenabrichter auf Spindelkasten montiert, mit automatischer Kompensation des Abrichtbetrags
Stellfüße für präzise Maschinenausrichtung
Automatische zentrale Schmierung mit Druckschalterüberwachung
Bedienungsanleitung und Schaltpläne inklusive

Konditionen:

Lieferzeit: Sofort verfügbar
Verpackung: Auf Palette/Balken verpackt
Zahlung: Vor Auslieferung, netto
Angebotsgültigkeit: 90 Tage ab Angebotserstellung
Transport & Versicherung: Auf Anfrage, Kosten werden direkt weitergegeben

Die Maschine wird voll funktionsfähig und sofort einsatzbereit übergeben. 2012 wurde eine neue ELB Easy Touch Steuerung installiert und 2024 die X-Achse neu eingeschabt.

Kontaktieren Sie uns noch heute für weitere Informationen zur ELB Flachschleifmaschine und sichern Sie sich diese hochwertige, sofort verfügbare Maschine!
Kraft Werkzeugmaschinen GmbH

Jetzt anfragen und Angebot sichern!

Parameter	Wert
Schleifbereich	1000 x 600 x 400 mm
X-Verfahrweg	1100 mm
Z-Verfahrweg	530 mm
Distanz Tisch-Spindelmitte	Max 600 mm
Tischnuten	1 St., 16 mm
Max. Tischlast inkl. Magnet	1000 kg
Spindelleistung	10 kW
Spindelkonus	60 mm
Spindeldrehzahl	Regelbar
Spindellager	FAG 7013
Schmierung	Dauerfettgeschmiert
Schleifscheibe	400x100x127 mm
Tischgeschwindigkeit	1-26 m/min
Y-Auflösung	1 µm
Y-Geschwindigkeit	Eilgang	300 mm/min
Z-Geschwindigkeit	Eilgang	2000 mm/min
Eilgang	300 mm/min
Querhub	1~80 mm
Y-Antrieb	Kugelrollspindel
Z-Antrieb	Kugelrollspindel
Steuerspannungen	24VDC
Betriebsspannung	400VAC, 50Hz, 3-phasig
Kugelgewindetrieb	Kugelumlaufspindel
SPS & Display	SPS Easy Touch
Servomotoren in Y- & Z-Achse	Baumüller
Maschinenleuchte	LED
Gesamtleistungsbedarf	25 kW
Maschinengewicht	5.4 t
Maschinenabmessung	3900x3450x3200 mm
Farbe	RAL 7035
Lackierung Ständer	PU Lackierung
Lackierung Blechteile	Pulverbeschichtung

Zubehör

Magnetspannplatte 1000x600mm, Profiltischabrichter, Teilumhausung, Absaugung

Weitere optionale Leistungen:

✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
