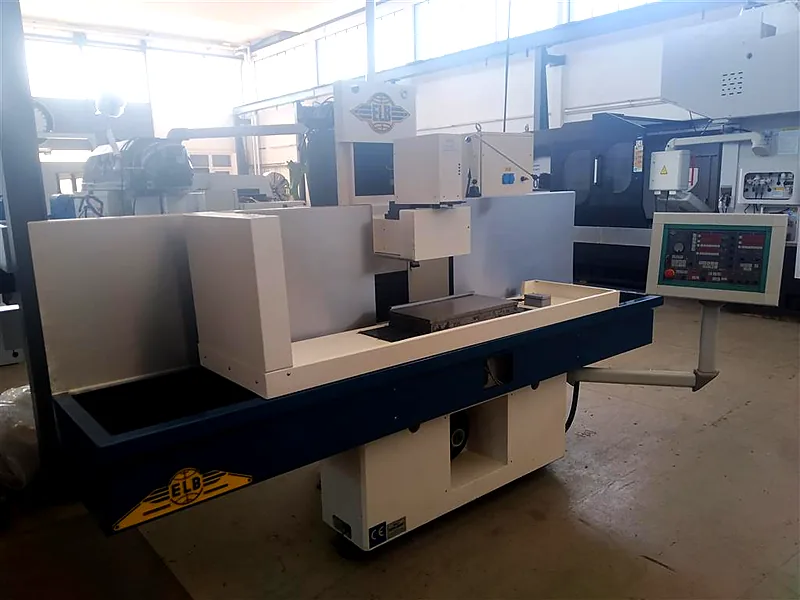

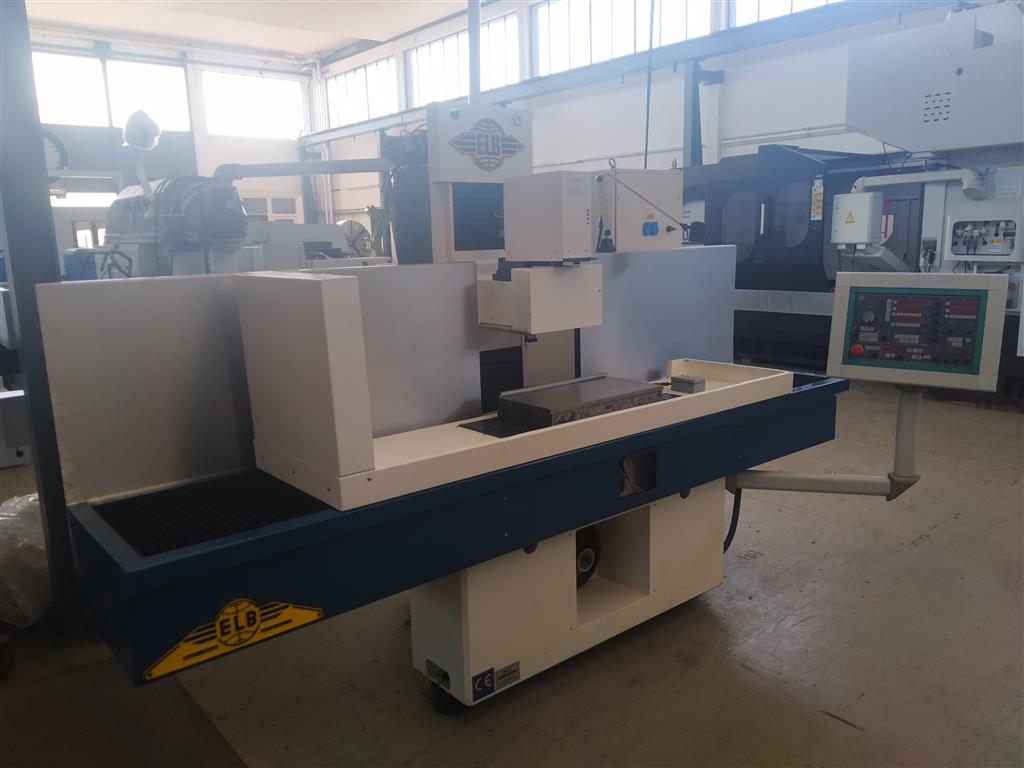

Gebrauchte Flachschleifmaschine ELB Juwel 024_SPS-NK

Geometrisch Teilüberholte und Funktionsgeprüfte Flachschleifmaschine – Super-Rubin

Unsere teilüberholte und funktionsgeprüfte Flachschleifmaschine der Baureihe Super-Rubin bietet höchste Präzision und Zuverlässigkeit für Ihre Schleifarbeiten. Die durchgeführten Arbeiten an dieser Maschine umfassen eine gründliche Reinigung, die Prüfung der Schleifspindellagerung und die geometrische Überholung der Führungsbahnen in X- und Z-Achse. Zusätzlich wurde eine komplette Funktionsprüfung sowie eine interne Abnahme durchgeführt.

Wichtige Arbeiten:

• Komplette Reinigung der Maschine
• Prüfung der Schleifspindellagerung, Rundlauf kleiner 5µ
• Neu-Einschaben der Führungsbahnen in X- und Z-Achse
• Komplette Funktionsprüfung
• Interne Abnahme

Zubehör (gebraucht):

• Elektronisches Handrad für Senkrecht- und Querachse
• Digitale Anzeige in Y- und Z-Achse
• Elektrischer Geradenabrichter mit automatischer Abrichtkompensation
• Elektro-Permanent-Magnetspannplatte (600×300 mm) mit feiner Querpolteilung (5 mm)
• Magnetplattenversorgungsanlage inkl. Haftkraftregelung und Entmagnetisierungsanlage
• Nassschleifeinrichtung, bestehend aus Kühlmittelbehälter, Kühlpumpe und Kühlmittelreinigungsanlage (Papierbandfilter)
• Automatische Zentralschmierung
• 1 Stück Schleifscheibenaufnahme
• 1 Stück Schleifscheibe
• Aufstell- und Nivellierelemente
• Technische Dokumentation in deutscher Sprache

Maschinenbett: MICRO-GRANIT

Das Maschinenbett besteht aus MICRO-GRANIT und bietet außergewöhnliche Dämpfungseigenschaften (ca. 10:1 im Vergleich zu Grauguss) sowie hervorragende thermische Stabilität.

Tischantrieb mit Zahnriemen – Wartungsarm und Leise

Im Vergleich zu einem hydraulischen Tischantrieb bietet der Zahnriemenantrieb zahlreiche Vorteile:

• Wartungsarm
• Leise im Betrieb
• Geringe Wärmeentwicklung, was die Maschinengeometrie auch bei dauerhafter Nutzung positiv beeinflusst.

Diese Eigenschaften machen die Super-Rubin Flachschleifmaschine ideal für konventionelles Pendelschleifen und Kurzhub-Pendelschleifen.

SCHLEIFPROGRAMM NK

Das NK-Schleifprogramm ermöglicht eine schnelle und optimale Bearbeitung von Werkstücken mit unterschiedlichen Bearbeitungsmaßen. Es bietet:

• Plan- und Einstechschleifzyklus
• Automatische Steuerung des Schleifzyklus mit einstellbaren Zustellgrößen
• Automatische Kompensation des Scheibenverschleißes
• Einstellbare Ausfeuerhübe (0-15)
• Schruppbeträge: 0,002-0,03 mm
• Schlichtbeträge: 0,001-0,015 mm

Dank des Meßsystems mit 0,001 mm Messgenauigkeit wird der Schleifprozess präzise gesteuert und sichergestellt, dass das Sollmaß des Werkstücks exakt erreicht wird.

Vorteile der Super-Rubin Flachschleifmaschine:

• Präzises Schleifen durch Zahnriemenantrieb
• Thermisch stabile Konstruktion durch das MICRO-GRANIT Maschinenbett
• Vielseitige Einsatzmöglichkeiten für Pendel- und Kurzhubschleifen
• Automatische Kompensation von Schleifscheibenverschleiß

Diese Maschine eignet sich ideal für industrielle Schleifarbeiten, bei denen Präzision und Effizienz gefragt sind.

Kontaktieren Sie uns für weitere Informationen oder ein individuelles Angebot!

Änderungen und Irrtümer in den technischen Daten vorbehalten.
