Lyor M

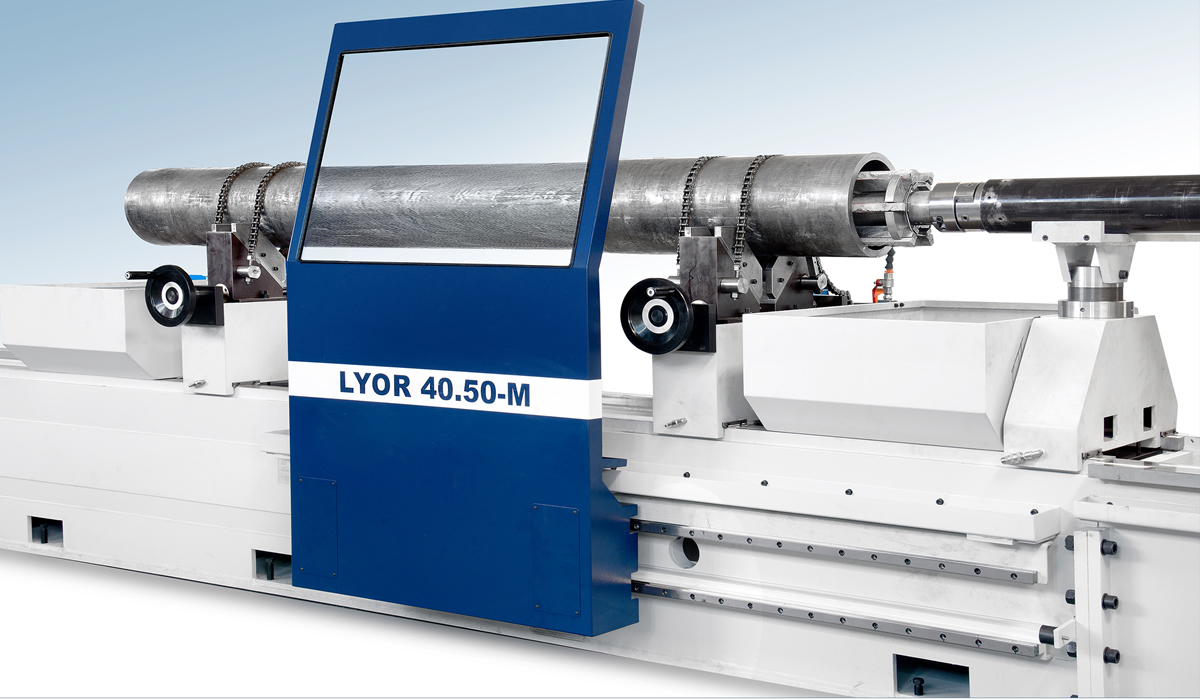

Die Rohre werden auf Prismen geklemmt. Der hydraulische Expansionshonkopf rotiert im Inneren des Bauteils.
Telefon: + 49 (0) 6158/7408093

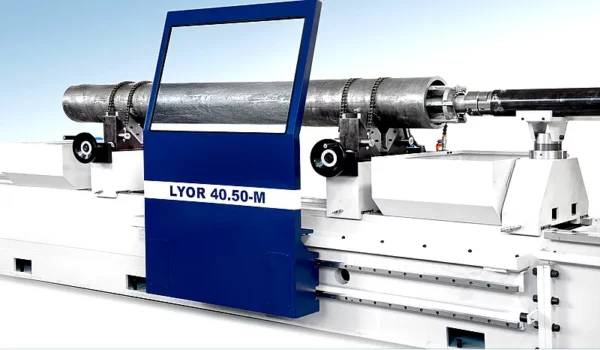

Horizontale Hohnmaschine LYOR
Lagernummer
Fabrikat
ROBBIMaschinentyp
LYORBaujahr
FabrikneuSteuerungsart
CNCHorizontale Hohnmaschinen LYOR zeichnen sich durch ihre Steifigkeit und Leistung aus.
- Ein Hydraulikzylinder steuert die Bewegung des Hohnkopfes.
- Der drei-phasige Elektromotor wird durch einen Vektor-Inverter gesteuert und servo-belüftet, um die Spindeldrehung zu kontrollieren.
- Die Antriebstransmission erfolgt über ein Getriebe, bei dem die Zahnräder gehärtet und geschliffen sind, um hohes Drehmoment und Materialabtrag zu gewährleisten.
- Die Programmierung ist dank des Touchscreens sehr einfach.
- Die Anzeige aller Arbeitsdaten ermöglicht es dem Bediener, den Arbeitszyklus zu überwachen.
2 Versionen für optimale Ergebnisse
Lyor S – Version mit 2 Spindeln
Neben der Honkopfspindel mit der Honsteinhydraulik dreht eine zweite Spindel in die entgegengesetzte Richtung zum Honkopf.
Vorteile des kontra-rotierenden Bauteils
Das kontra-rotierende Bauteil bietet mehrere signifikante Vorteile, insbesondere wenn es gegen die Drehung des Hohnwerkzeugs arbeitet. Dazu gehören:
- Verbesserte Rundheit und Geradheit: Die Gegenrotation sorgt für eine höhere Präzision und verbessert somit die Rundheit und Geradheit des Bohrlochs.
- Steigerung der Produktivität: Besonders bei Bauteilen mit kleinen Durchmessern erhöht diese Funktion die Produktivität, indem sie die Bearbeitungszeit verkürzt.
- Gleichmäßige Verteilung des Hohnöls: Das Hohnöl wird gleichmäßig und konstant im gesamten Bauteil verteilt, was die Wärmeableitung verbessert. Im Gegensatz dazu konzentrieren sich bei Maschinen ohne Rotation die Wärme und das Hohnöl auf den oberen Teil des Bauteils, wo weniger Hohnöl vorhanden ist.
Spezifikation M S Bett aus normalisiertem elektroschweißtem Stahl mit übergroßen Führungen aus hochfestem Stahl X X Führungen des Kopfes mit Antifriktionsmaterial beschichtet X X Kopf aus normalisiertem elektroschweißtem Stahl X Arbeitskopf und beweglicher Kopf aus normalisiertem elektroschweißtem Stahl X Getriebe ist ölgeschmiert. Das Getriebe ermöglicht eine höhere Kupplung bei niedrigen Drehzahlen X X Motoren für die Spindel des beweglichen Kopfes und Arbeitskopf-Spindel sind variabel mit Vektor-Inverter X X Manuelle Klemmprismen X Hydraulische Klemmvorrichtung mit selbstzentrierendem Backenfutter X Hydraulisches Expansionssystem mit infinitesimaler Druckregelung der Schleifsteinbelastung X X Kühlinstallation mit Pumpe und Tank, mit der Möglichkeit, ein Reinigungssystem zu installieren X X Elektrische und elektronische Komponenten sind in einem elektrischen Schrank mit Schutzart IP 55 untergebracht X X Steuerungspanel enthält alle Tasten X X PLC ermöglicht den Betrieb sowohl im automatischen als auch im manuellen Modus X X Hydraulische Powerpack ist von der Maschine getrennt X X Standardausstattung
Spezifikation M S Paar von Prismen zur Rohrklemmung X Selbstzentrierendes Backenfutter mit hydraulischer Rohrklemmung X 1 Stütze für die Erweiterung des Hohnkopfes X X 1 fahrbare Stütze für die Erweiterung des Hohnkopfes bei Maschinen mit einer Hohnhublänge größer als 4 Meter X X Technische Spezifikationen
Spezifikation UM 40.20 40.30 40.40 40.50 40.60 40.70 Bohrdurchmesser (Min. – Max.) mm 20-400 20-400 20-400 20-400 20-400 20-400 Maximale Rohre Länge mm 2000 3000 4000 5000 6000 7000 Maximale Hohnkopfstichlänge mm 3000 4000 5000 6000 7000 8000 Anzahl der Stützvorrichtungen für Hohnkopferweiterung # 1 1 2 2 2 2 Maschinenlänge m 9 11 13 15 17 19 Maschinenbreite m 2,8 2,8 3,4 3,4 3,4 3,4 Auf Anfrage
Spezifikation M S Selbstzentrierende Stützvorrichtungen mit hydraulischer Selbstzentrierung X Erweiterung des Hohnkopfes, gesteuert durch ein mechanisches Endanschlag mit mikrometrischer Anpassung X X Hohnköpfe und Schleifsteine (siehe Liste) X X Hohnkopf-Erweiterungen X X Magnetreiniger, Papierrollenreiniger oder kombinierter Magnet- und Papierrollenreiniger X X Weitere optionale Leistungen:
✓ Lieferung frei Haus
✓ Einbringung/Montage/ Inbetriebnahme
✓ Betriebsfertige Übergabe
✓ Schnelle Einarbeitung Ihrer Mitarbeiter durch professionelle Schulung
✓ Finanzierung oder Miete
✓ Service und Ersatzteilversorgung
✓ Steuerungsschulung
✓ Werkzeug- und Prozessauslegung
✓ Automatisierung
✓ Prüfung von Fördermaßnahmen
