Neue CNC Drehmaschine Schrägbett Z-MaT STAR TN + TS Baureihe
Lagernummer
1124-94308Fabrikat
Z-MaTMaschinentyp
STAR TN & TSBaujahr
FabrikneuSteuerungsart
CNCNeue CNC Drehmaschinen Schrägbett Z-MaT STAR TN & TS Baureihe – Präzision für die moderne Zerspanung

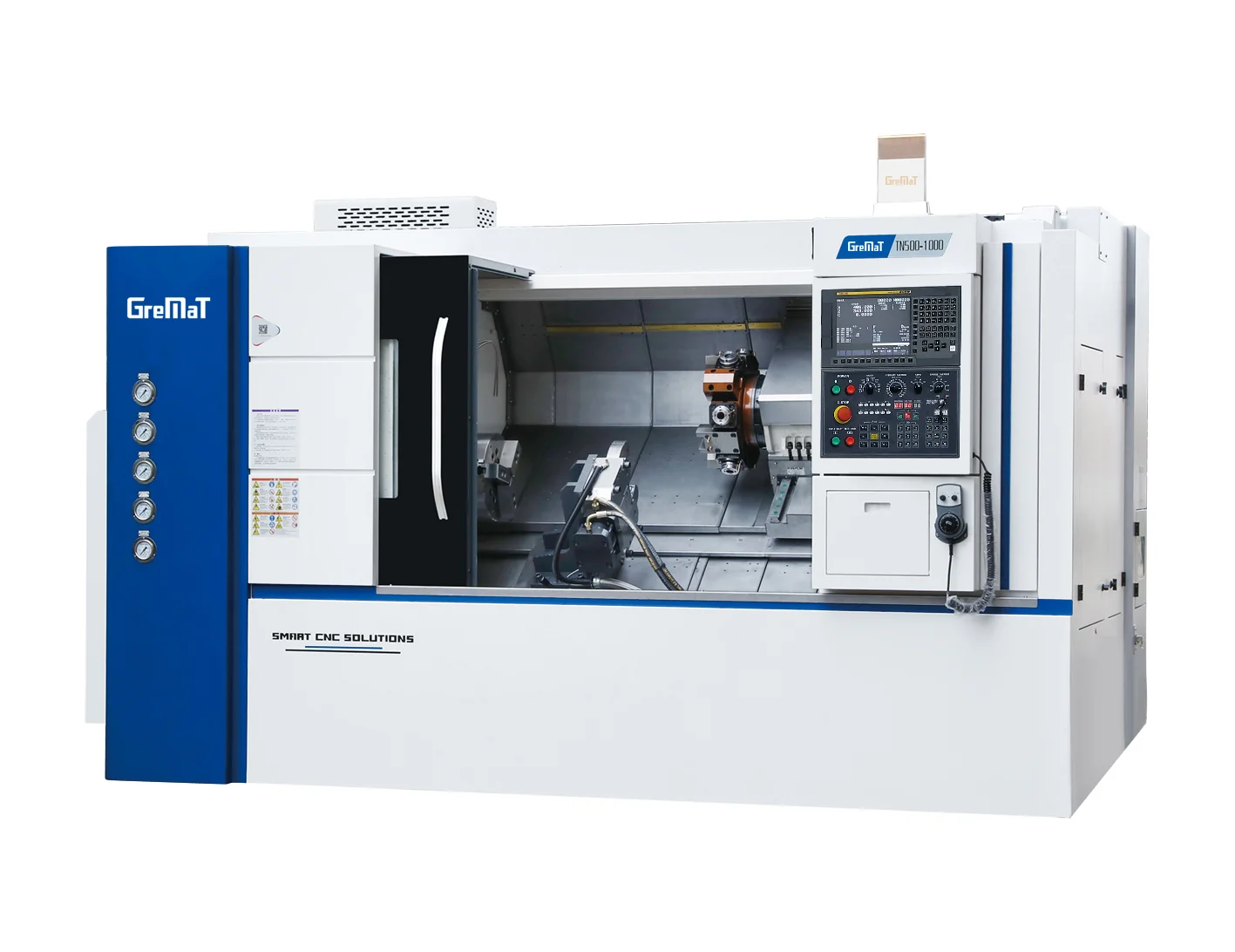

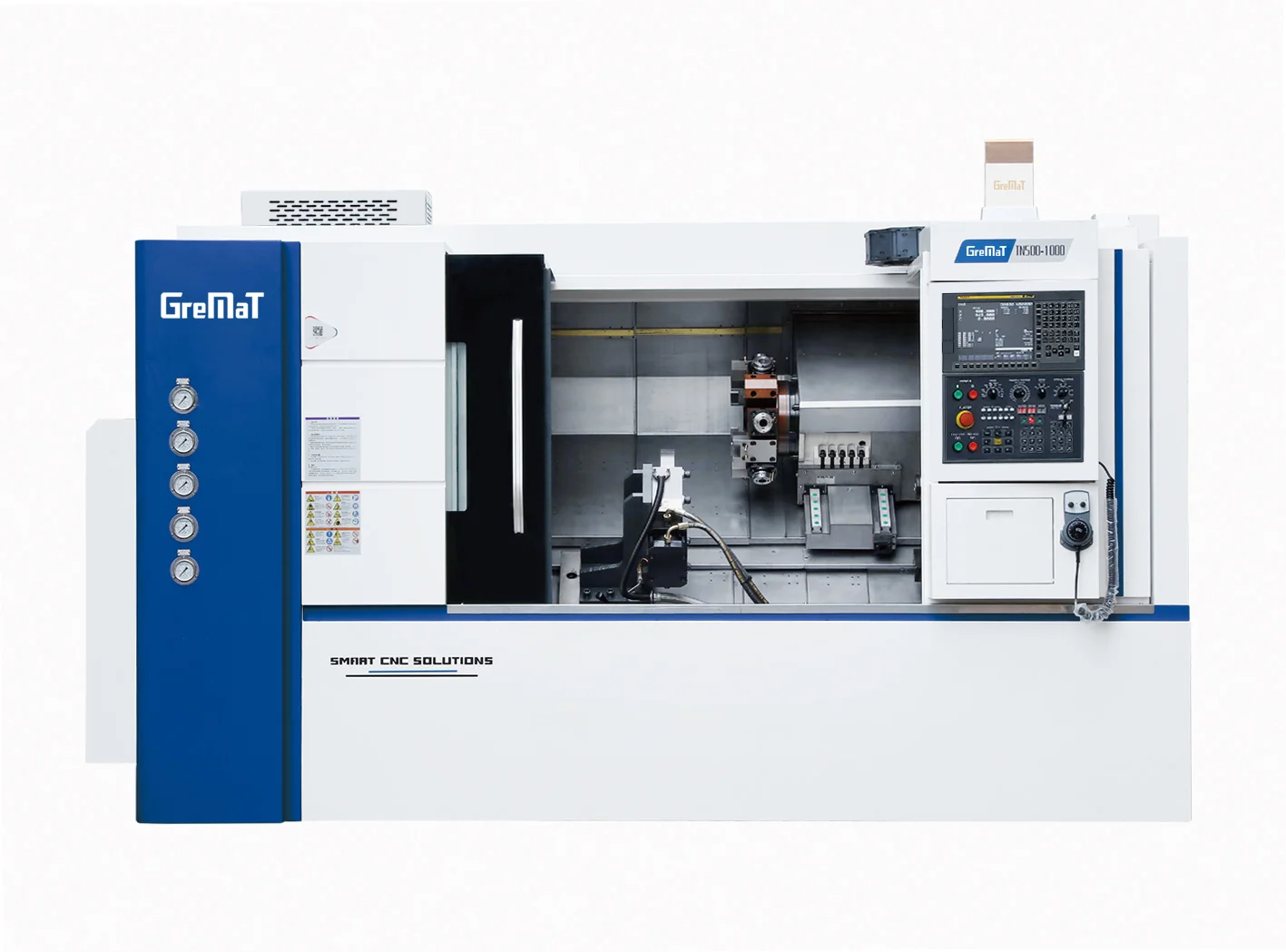

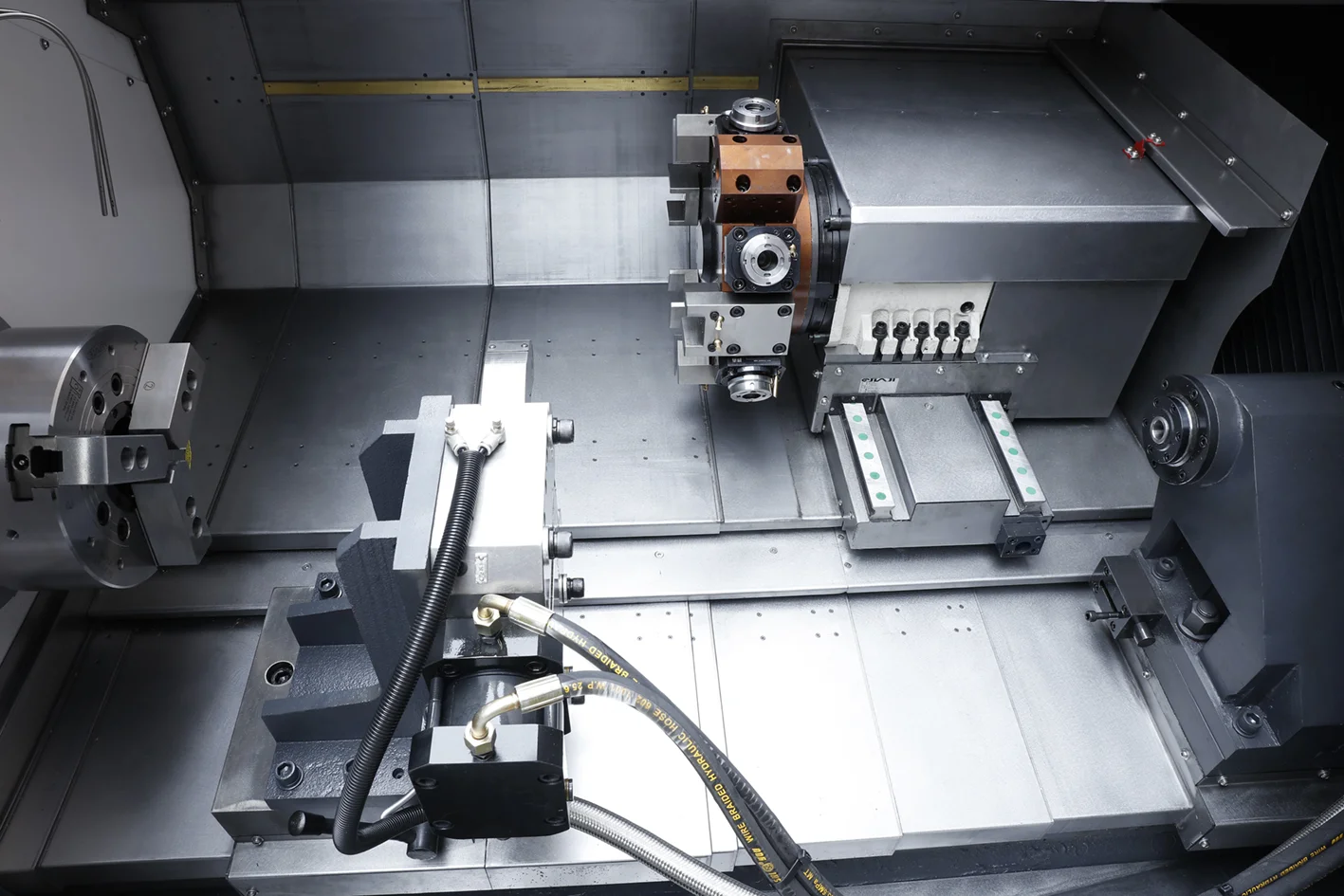

Die Z-MaT STAR TN & TS Baureihe umfasst zwölf leistungsstarke CNC-Schrägbett-Drehmaschinen für ein breites Werkstückspektrum – von kompakten Präzisionsteilen bis hin zu schweren Wellenteilen mit bis zu 3.000 mm Drehlänge. Alle Modelle basieren auf einer verwindungssteifen Schrägbett-Konstruktion (30°–45°) mit präzisen Linearführungen (LM), einem 12-fachen Power-Revolver und einer leistungsstarken Hauptspindel.

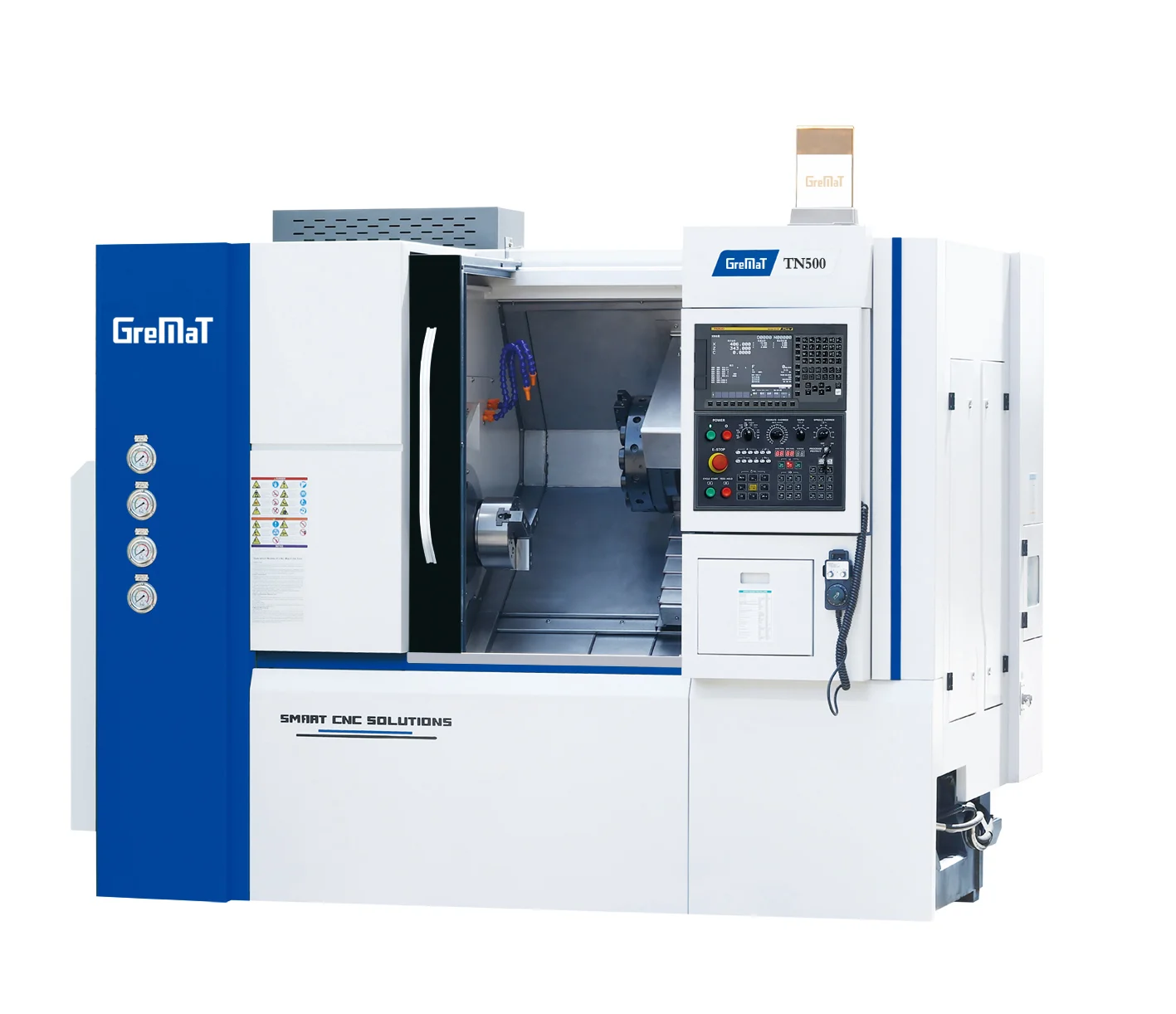

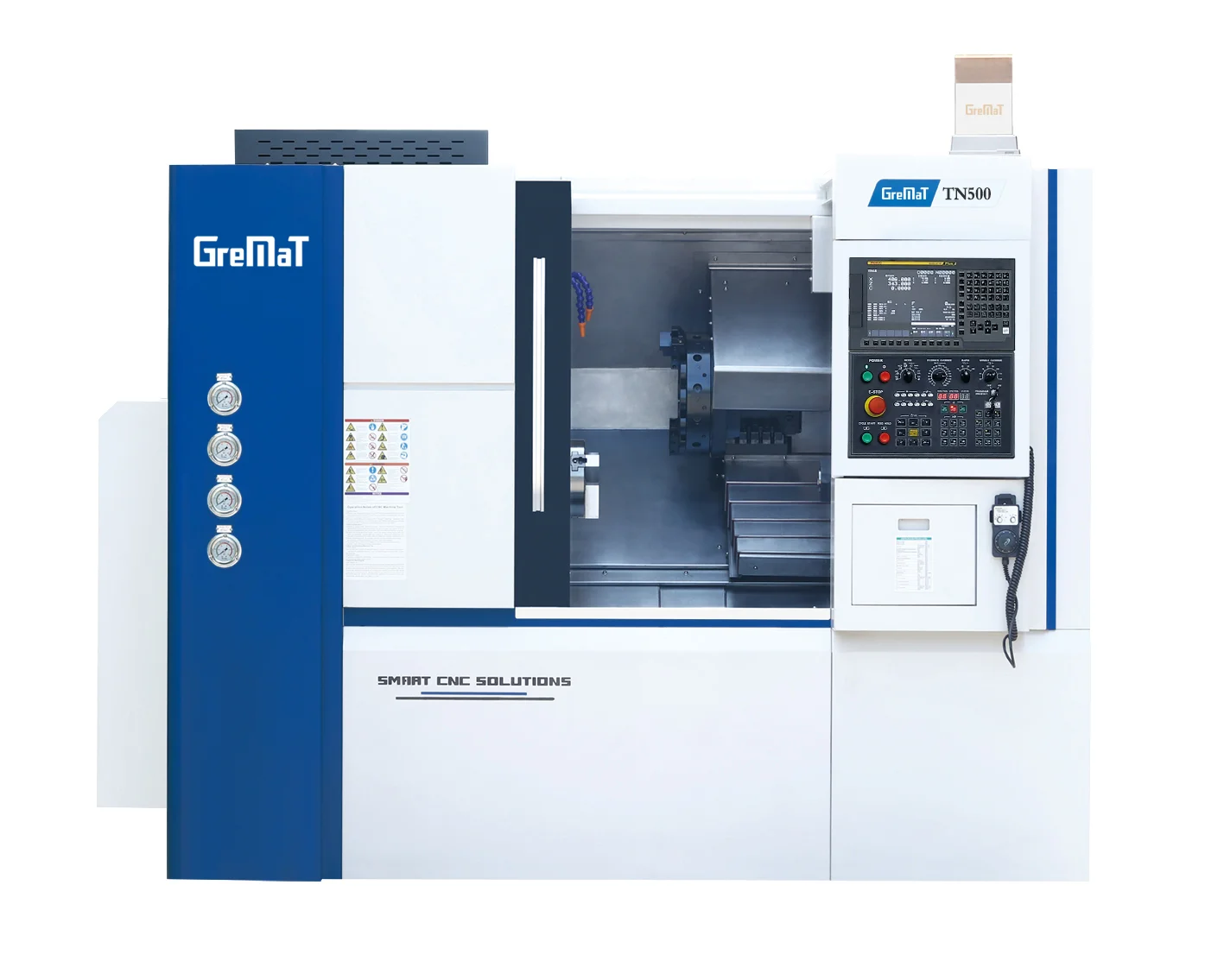

Die TN-Serie (TN500 bis TN800) deckt Futtergrößen von 203 mm bis 457 mm (8″–18″) ab und ist mit Reitstock ausgestattet – ideal für Wellen- und Stangenmaterial. Die TS-Serie (TS400, TS500, TS600) ist die kompakte Variante ohne Reitstock mit 45°-Schrägbett, optimiert für kurze Werkstücke und Stangenbearbeitung mit optionalen angetriebenen Werkzeugen.
Gemeinsame Serienausstattung aller Modelle
- Hydraulisches 3-Backen-Futter

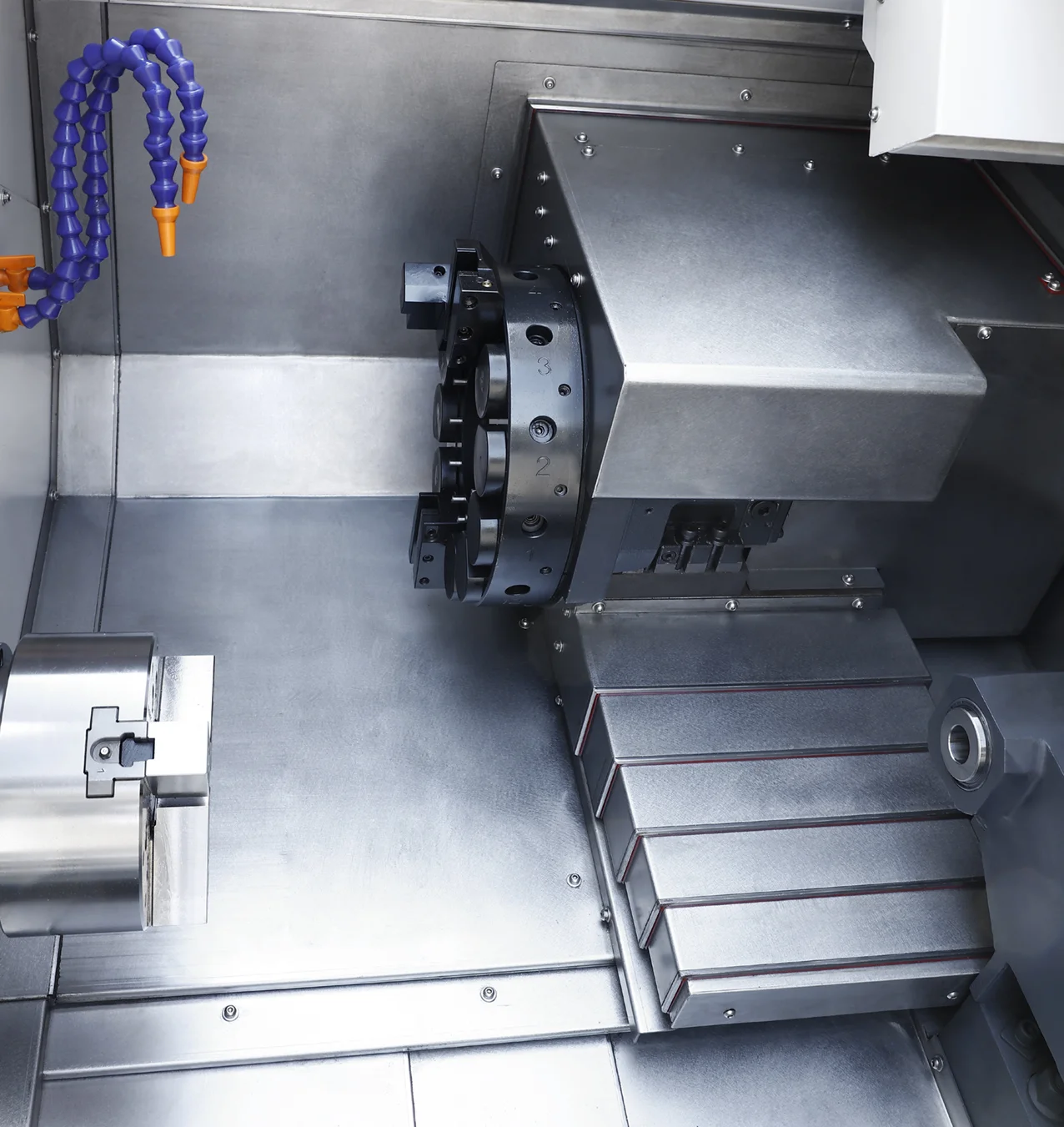

- 12-Stationen Power-Revolver (BMT/VDI)
- Automatisches Schmiersystem
- Automatische Kühlmittelzuführung
- Arbeits- und Warnlicht
- Reitstock (TN-Serie, hydraulisch oder mechanisch)
Optionale Ausstattung
- Späneförderer
- Stangenlader
- Servo-Reitstock / Servo-Lünette
- Angetriebene Werkzeuge im Revolver (TS400, TS500)
- Verschiedene Futter, Spannzangen und Werkzeughalter

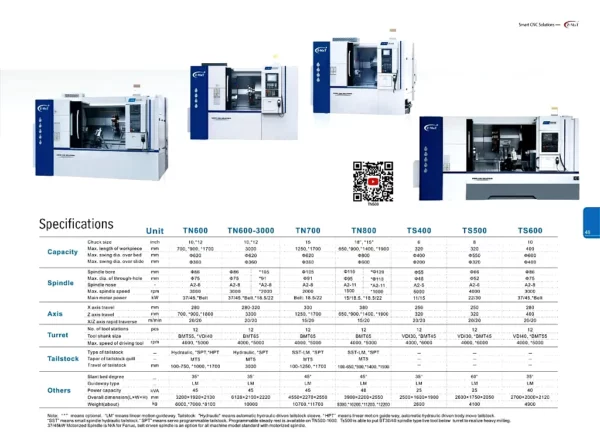

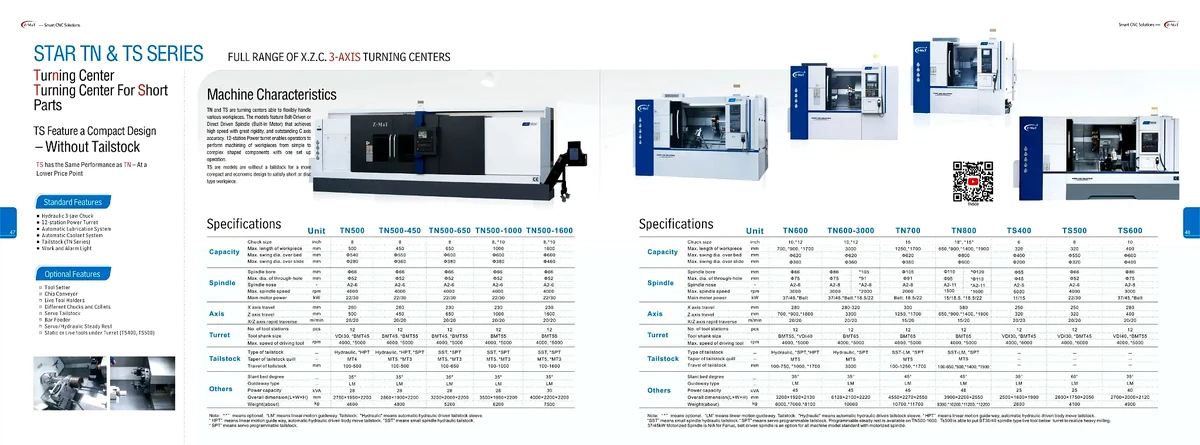

Modellübersicht & Technische Daten – TN-Serie
Spezifikation TN500 TN500-450 TN500-650 TN500-1000 TN500-1600 TN600 TN600-3000 TN700 TN800 Futtergröße 203 mm (8″) 203 mm (8″) 203 mm (8″) 203 mm (*254 mm) 203 mm (*254 mm) 254 mm (*305 mm) 254 mm (*305 mm) 381 mm (15″) 457 mm (*406 mm) Max. Drehlänge (mm) 500 450 650 1.000 1.600 700 3.000 1.250 660 Ø über Bett (mm) 540 540 630 650 660 620 620 820 900 Ø über Schlitten (mm) 280 280 280 280 280 380 380 500 600 Spindelbohrung (mm) 66 66 66 66 66 86 86 105 120 Max. Durchgangsbohrung (mm) 52 52 52 52 52 75 75 91 105 Spindelnase A2-6 A2-6 A2-6 A2-6 A2-6 A2-6 A2-6 A2-8 *A2-11 Spindeldrehzahl (U/min) 4.000 4.000 4.000 4.300 4.000 3.000 2.000 2.000 1.500 Motorleistung (kW) 37/45 37/45 37/45 22/30 22/30 37/45 37/45 18,5/22 15–22 X-Achse (mm) 260 260 230 230 230 280 280–320 300 380 Z-Achse (mm) 500 450 650 1.000 1.600 700 3.000 1.250 850–1.900* Eilgang X/Z (m/min) 20 20 20 20 20 26 20 20 15/20 Revolver-Stationen 12 12 12 12 12 12 12 12 12 Werkzeugaufnahme VDI30, BMT45 BMT45, BMT55 BMT45, BMT55 BMT65 BMT55 BMT65, VDI40 BMT65 BMT65 BMT80 Angetriebene Werkzeuge (U/min) 4.000 4.000 4.000 4.000 4.000 4.000 4.000 4.000 4.000 Reitstock Hydr. HPT, MT4 Hydr. HPT, MT4 SST/SPT, MT5/3 SST/SPT, MT5/3 SST/SPT, MT5/3 Hydr./SPT, MT5 Hydr./SPT, MT5 SST-LM/SPT, MT5 SST-LM/SPT, MT5 Schrägbett-Winkel 30° 30° 30° 30° 30° 35° 35° 35° 35° Anschlussleistung (kVA) 28 28 28 28 28 36 45 48 48 Gewicht (kg) 4.600 5.000 5.600 6.266 7.500 9.100 15.000 12.000 13.000 Modellübersicht & Technische Daten – TS-Serie (ohne Reitstock)
Spezifikation TS400 TS500 TS600 Futtergröße 152 mm (6″) 203 mm (8″) 254 mm (10″) Max. Drehlänge (mm) 320 320 430 Ø über Bett (mm) 400 550 600 Ø über Schlitten (mm) 200 320 410 Spindelbohrung (mm) 65 66 86 Max. Durchgangsbohrung (mm) 55 55 75 Spindelnase A2-5 A2-6 A2-8 Spindeldrehzahl (U/min) 5.000 4.000 3.750 Motorleistung (kW) 11/15 37/45 37/45 X-Achse (mm) 256 250 260 Z-Achse (mm) 320 320 430 Eilgang X/Z (m/min) 22 22 22 Revolver-Stationen 12 12 12 Werkzeugaufnahme VDI30, BMT45 VDI30, BMT45 VDI40, BMT55 Angetriebene Werkzeuge (U/min) 4.000 4.000 4.000 (*6.000) Reitstock – – – Schrägbett-Winkel 45° 45° 35° Anschlussleistung (kVA) 25 25 40 Gewicht (kg) 4.100 4.000 4.000 * = Option auf Anfrage | Alle Angaben ohne Gewähr, technische Änderungen vorbehalten.
Für ein individuelles Angebot oder weitere technische Details kontaktieren Sie uns unter +49 (0) 6158 / 7408093 oder nutzen Sie unser Kontaktformular.
