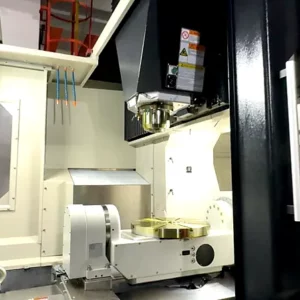

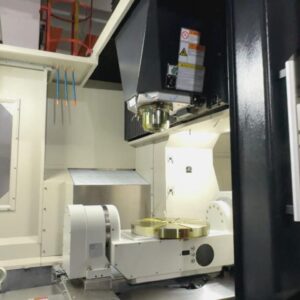

Die VU500M ist eine hochmoderne 5-Achs-Portalfräsmaschine, die auf der EMO erstmals einem internationalen Fachpublikum präsentiert wird. Sie vereint maximale Bearbeitungsgenauigkeit mit hoher Dynamik und eignet sich ideal für komplexe Werkstücke im Werkzeug- und Formenbau, in der Luft- und Raumfahrttechnik sowie im allgemeinen Maschinenbau.
Leistungsstarke Technik für maximale Präzision
Ausgestattet mit der FANUC 0i-MF Plus Steuerung (5 Achsen, bis zu 4 simultan steuerbar) bietet die VU500M modernste CNC-Technologie inklusive iHMI, TCP (Tool Center Point Control) und intelligenter Spindel-Temperaturkompensation.
Verfahrwege: X 860 mm / Y 800 mm / Z 500 mm
Schwenkbereich A-Achse: +90° bis -120°
Drehbereich C-Achse: 360°
Spindel: HSK-A63, 15.000 U/min, Direktantrieb
Spindelleistung: bis 38 kW, max. Drehmoment 149 Nm
Werkzeugmagazin: 20 Plätze (Drum-Type ATC)
Belastbarkeit: 300 kg (horizontal) / 250 kg (geneigt)
Dank direkt angetriebener Hochgeschwindigkeitsspindel und hochauflösender FAGOR-Glasmaßstäbe auf allen Achsen erreicht die Maschine eine Positioniergenauigkeit von 0,006 mm und Wiederholgenauigkeit von 0,004 mm
Technische Daten – VU500M
| Position | Einheit | VU500M Parameter |
|---|---|---|
| Steuerung | – | FANUC 0i-MF Plus (5 Achsen, max. 4 simultan steuerbar) |
| Verfahrwege | ||
| X-Achse (Arbeitstisch) | mm | 860 |
| Y-Achse (Schlitten) | mm | 800 |
| Z-Achse (Spindelkopf) | mm | 500 |
| Abstand Spindelnase–Tisch | mm | 50–550 |
| Arbeitstisch | ||
| Durchmesser | mm | Φ500 |
| T-Nuten (Anzahl × Breite) | mm | 8 × 12 |
| Max. Belastung | kg | Horizontal: 300 / geneigt: 250 |
| Drehwinkel A-Achse | Grad | +90º bis -120º |
| Drehwinkel C-Achse | Grad | 360º |
| Max. Drehgeschwindigkeit A-Achse | U/min | 22.2 |
| Max. Drehgeschwindigkeit C-Achse | U/min | 22.2 |
| Spindel | ||
| Spindelaufnahme | – | HSK-A63 |
| Max. Spindeldrehzahl | U/min | 15.000 (direktantrieb) |
| Spindelmotorleistung (kont./max.) | kW | 15 / 38 |
| Max. Spindelmoment (kont./max.) | N·m | 70 / 149 |
| X/Y/Z-Achsen | ||
| Eilgang | mm/min | 30.000 |
| Vorschubgeschwindigkeit | mm/min | 1–10.000 |
| Motorleistung (X/Y/Z) | kW | 7 / 4 / 7 |
| Werkzeugwechsler (ATC) | ||
| Typ | – | Trommel |
| Werkzeugkapazität | Stück | 20 |
| Max. Werkzeugdurchmesser | mm | Φ100 |
| Max. Werkzeuglänge | mm | 235 |
| Max. Werkzeuggewicht | kg | 8 |
| Genauigkeit | ||
| Positioniergenauigkeit (VDI/DGQ3441) | mm | P0.006 |
| Wiederholgenauigkeit (VDI/DGQ3441) | mm | Ps0.004 |
| Sonstiges | ||
| Luftdruck | MPa | 0.6–0.8 |
| Wasserpumpenfördermenge | L/min | 66 |
| Versorgungsspannung & Frequenz | – | 3/PE, AC 380V, 50Hz |
| Leistungsbedarf | kVA | 60 |
Unser CNC 5 Achs Bearbeitungszentrum ist mit erstklassigen Funktionen ausgestattet, um Ihre Fertigung zu optimieren. Hier sind die technischen Spezifikationen im Überblick:
Technische Daten:
bereits installierte Optionen:
Überzeugen Sie sich von der Präzision und Effizienz unseres CNC 5 Achs Bearbeitungszentrums und kontaktieren Sie uns für weitere Informationen über Einsatzmöglichkeiten, Vorteile und unser umfassendes Serviceangebot im Maschinenbau.
Unser taiwanesischer Lieferant ist der größte Hersteller in Taiwan und baut auch für namhafte japanische Hersteller Drehmaschinen und Bearbeitungszentren. Das Auslieferungslager ist in Holland. Den Personalservice führen wir für diese Maschinen durch. Ersatzteile sind in Holland vorrätig und können kurzfristig geliefert werden. Wir sind aber in allen Belangen ihr erster Ansprechpartner, sei es bei der Lieferung, Montage/Inbetriebnahme, Schulung oder im After-Sales-Service.
Weitere Technische Daten und Zubehör, gemäß Anlage.
Profitieren Sie auch von den günstigen Leasing- und Mietkaufkonditionen der ABC Leasing. Fragen Sie uns danach. Natürlich erhalten Sie von uns auch die Lieferung frei Haus, Montage/Inbetriebnahme und betriebsfertige Übergabe sowie Steuerungs-Schulung.Auch Finanzierung möglich.

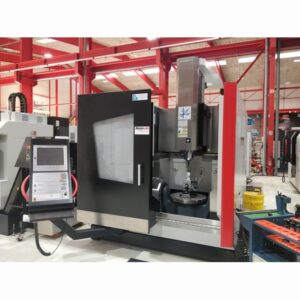

Numerische Steuerung Heidenhain iTNC530 HSCI
4TE UND 5TE ACHSE AUF DEM TISCH Ja
Durchmesser der Tischplatte (mm) 600
Rillen (Breite x Abstand x Anz.) (mm) 75 x 14 x 7
Drehwinkel A-Achse (-) +/- 120°.
Drehwinkel C-Achse (-) 360°.
Längshub X-Achse (mm) 600
Querhub Y-Achse (mm) 500
Vertikalhub Z-Achse (mm) 500
Abstand Spindelnase / Tischoberfläche (mm) 140 bis 640
Zulässiges Gewicht auf dem Tisch (kg) 600
Mechanischer Spindeltyp
Spindeldrehzahl (U/min) 15000
Spindelkonus ISO40
Spindelmotor (Kw) 20 / 30
Eilvorschübe (X/Y/Z) (m/min) 36 / 36 / 36
Beschleunigung (X/Y/Z) (m/s²) 7
Magazintyp mit Armen
Anzahl der Werkzeuge 24 standardmäßig
Zeit für den Werkzeugwechsel (sec) 1,51
Max. Werkzeugdurchmesser (mm) 120
Werkzeuglänge max. (mm) 300
Gewicht des Werkzeugs max. (kg) 7
Positioniergenauigkeit (mm) 0,01 von 300
Wiederholbarkeit (mm) + / – 0,01
Eilvorschub A-Achse (rpm) 16,6
Eilgang C-Achse (rpm) 90
Wir garantieren eine außerordentlich hohe Beratungskompetenz durch 15 Jahre Spezialisierung auf Schleif-, Dreh- und Fräsmaschinen!
